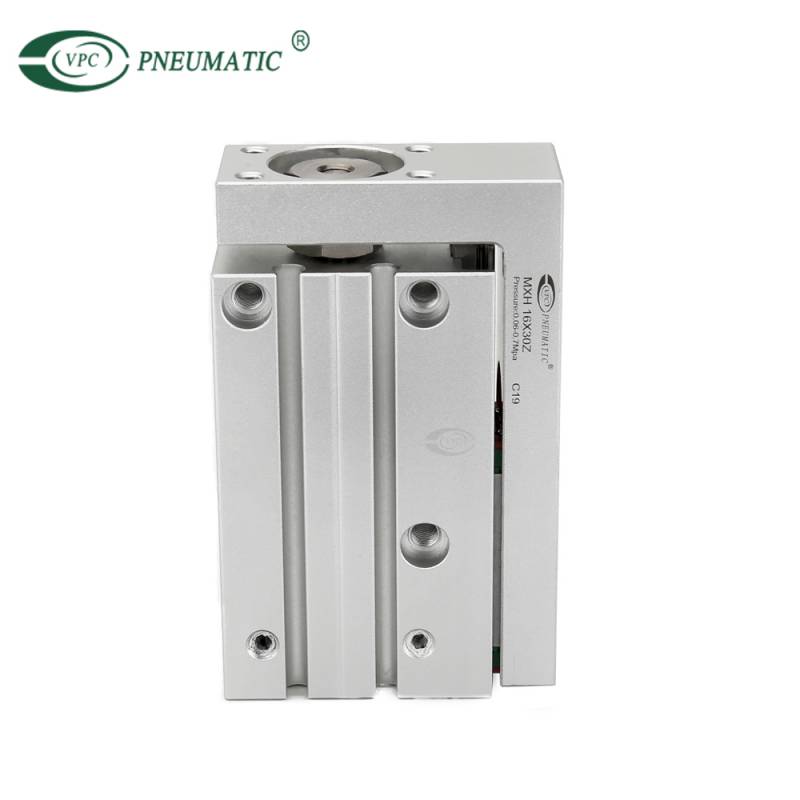

Vérin de table linéaire de précision à largeur étroite série MXH (roulements à recirculation)

Vérin de table linéaire de précision à largeur étroite série MXH (roulements à recirculation)

La table de diapositive de précision de largeur étroite MXH intègre des roulements de recirculation à son nouveau système de guide linéaire pour augmenter la rigidité en élargissant la largeur où les roulements de charge entrent en contact avec le guide linéaire. Le nouveau système de guide linéaire augmente également le moment de hauteur autorisé de 170%, le moment de lacet de 210% et le moment de roulement de 240% et réduit son poids jusqu'à 19% par rapport au modèle précédent. Son empreinte de largeur étroite permet de monter sur plusieurs unités adjacentes pour les applications avec des contraintes d'espace serrées.

Modèle:
MXH16-30Z
Marque de produit:
VPC
code produit:
8412310090

Tailles d'alésage:	6, 10, 16, 20 mm
État de disponibilité:



enquête Ajouter au panier

Description du produit

Code de commande Diapositive compacte de la série MXH

MXH 10^① - 60^② Z - M9bw^③ □^④ - □^⑤

① 10 → Taille d'alésage

6	6 mm
10	10 mm
16	16 mm
20	20 mm

② 60 → trait de cylindre (mm)

Reportez-vous à "Standard Stroke " à la page suivante.

③ M9BW → Auto swtich

NIL: Sans commutateur automatique (MAGNT intégré)

* Pour le modèle de commutateur automatique applicable. Référer au tableau ci-dessous.

④ □ → Nombre de swtiches auto

NIL: 2pcs

S: 1pc

⑤ □ → Fabriqué sur commande

* Reportez-vous à la page 20 pour plus de détails.

Spécifications du produit

Taille de l'alésage (mm)	6	10	16	20
Fluide	Air
Action	Double jeu
Taille du port de tuyauterie	M5 × 0,8
Pression de fonctionnement minimale	0,15 MPA	0,06MPA		0,05 MPA
Pression de fonctionnement maximale	0,7 MPA
Pression de preuve	1.05MPA
Température ambiante et fluide	Sans commutateur automatique: -10 à 70 ℃ (pas de congélation) Avec commutateur automatique: -10 à 60 ℃ (pas de congélation)
Vitesse de piston	50 à 500 mm / s
Énergie cinétique admissible (J)	0.0125	0.025	0.05	0.1
Lubrification	Non-lubique
Coussin	Pare-chocs en caoutchouc aux deux extrémités
Tolérance à la longueur des coups	+1.0 0

■ Course standard

Taille de l'alésage (mm)	Course standard (mm)
6, 10, 16, 20	5, 10, 15, 20, 25, 30, 40, 50, 60

Remarque) Des traits intermédiaires sont disponibles avec "Fabriqué sur Order " Model (-xc19).

■ Sortie théorique

(N)

Alésage(mm)	Taille de tige(mm)	en fonctionnement direction	Zone de piston(mm²)	Pression de fonctionnement (MPA)
Alésage(mm)	Taille de tige(mm)	en fonctionnement direction	Zone de piston(mm²)	0.3	0.5	0.7
6	3	DEHORS	28	8	14	19
6	3	DANS	21	6	10	14
10	4	DEHORS	78	23	39	55
10	4	DANS	66	19	33	46
16	6	DEHORS	201	60	101	141
16	6	DANS	172	51	86	121
20	8	DEHORS	314	94	157	220
20	8	DANS	264	79	132	185

■ Lester

(g)

Modèle	Accident vasculaire cérébral (mm)
Modèle	5	10	15	20	25	30	40	50	60
MXH6	61	66	75	80	88	93	107	120	134
MXH10	104	112	125	133	146	153	174	195	216
MXH16	194	204	222	232	250	260	288	316	343
MXH20	352	369	400	417	448	466	514	562	610
