| Matériel: | |
|---|---|
| Pression de travail: | |
| Type d'acteur: | |
| Température de fonctionnement: | |
| Plages de course réglables: | |
Description du produit

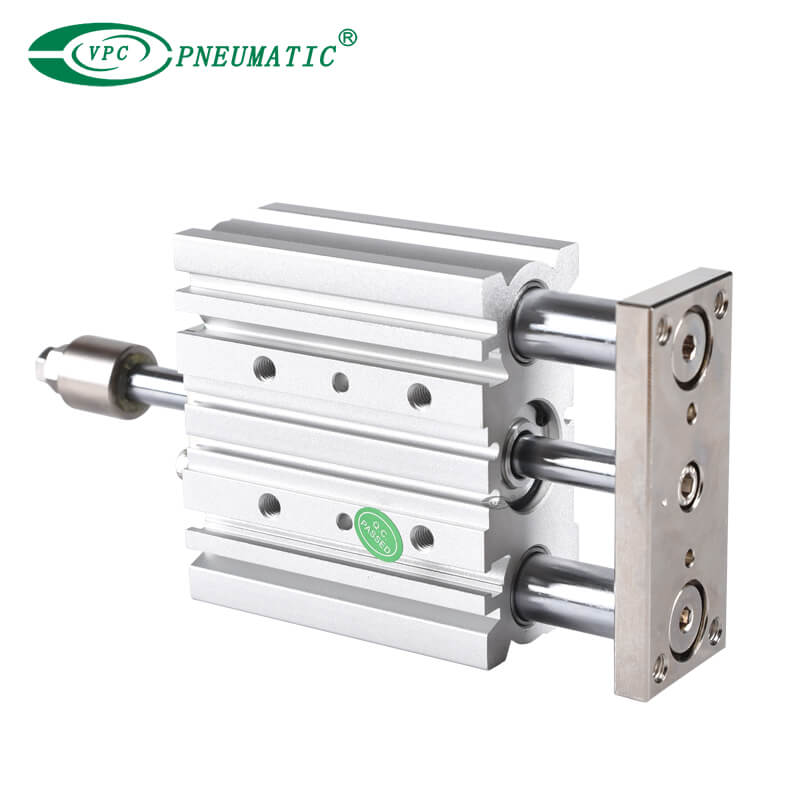

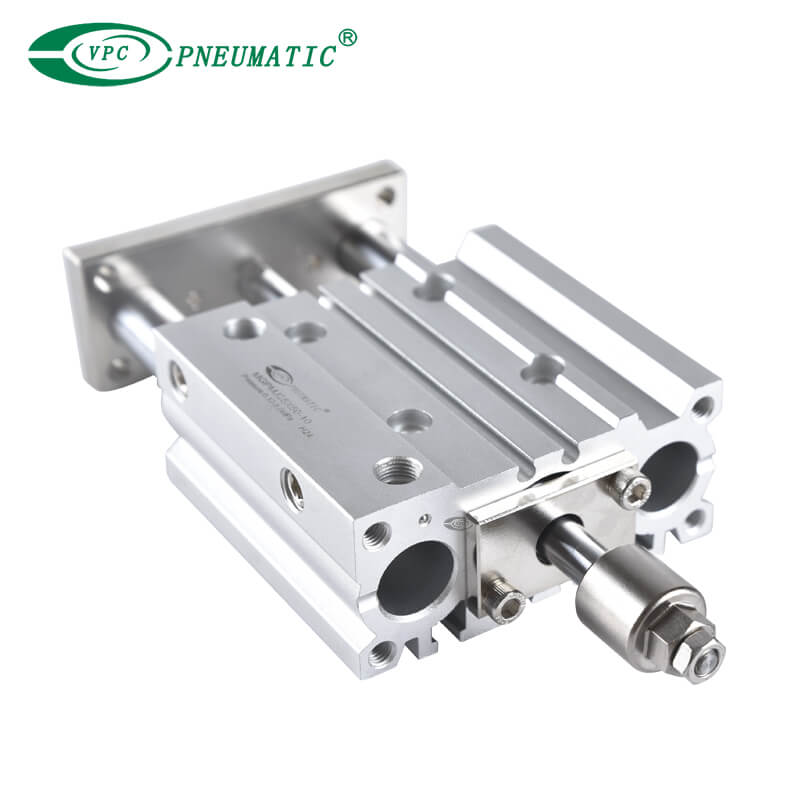

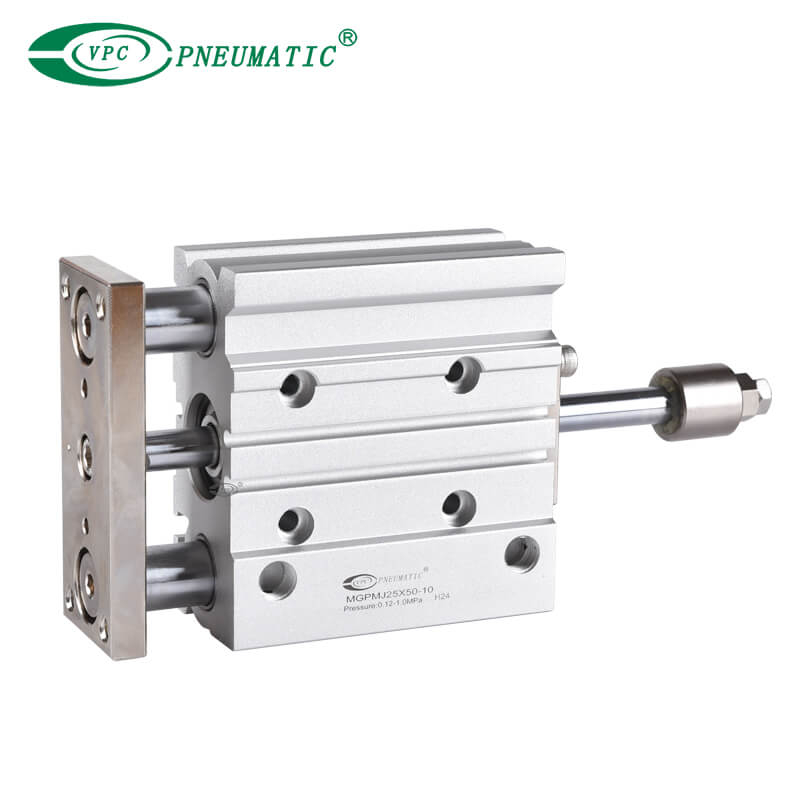

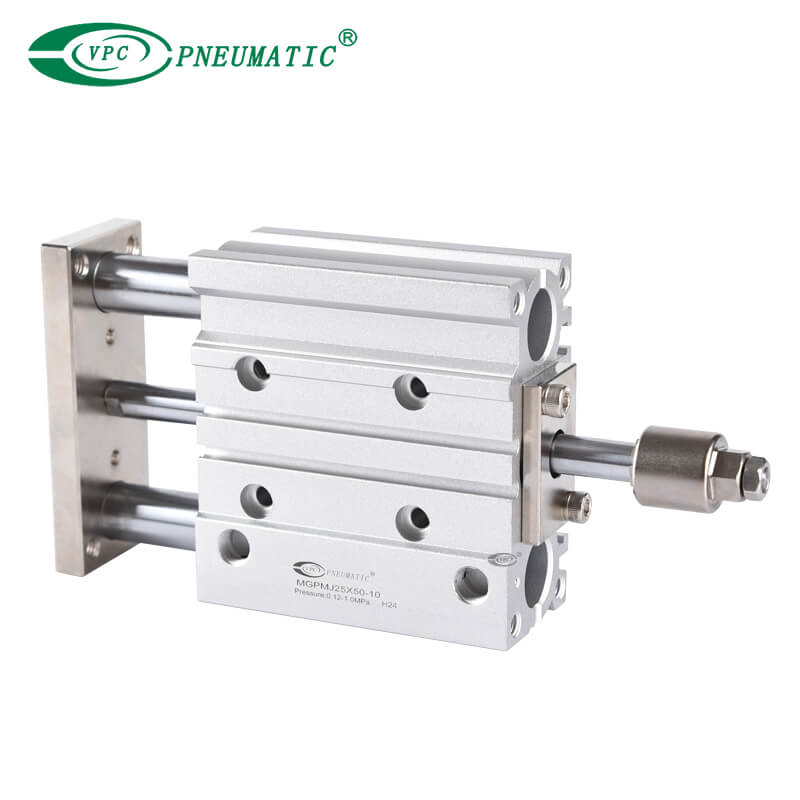

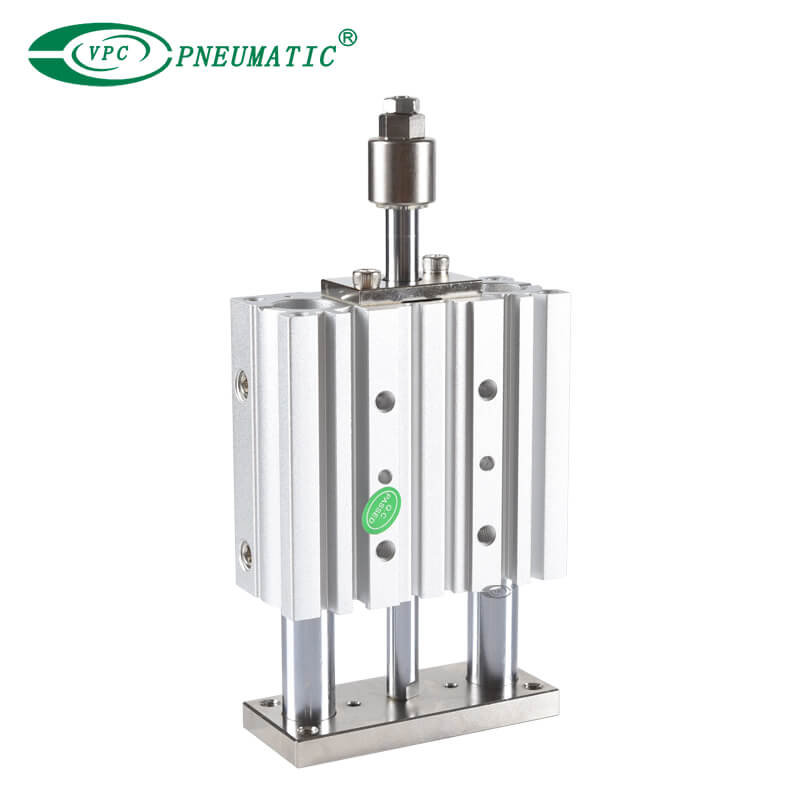

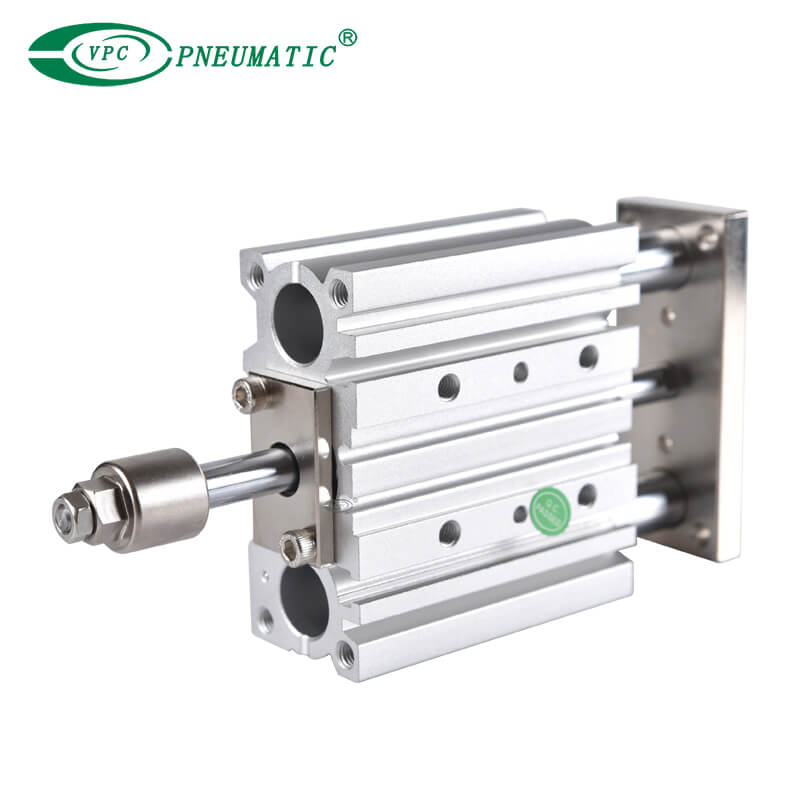

Le vérin de guidage compact MGP est conçu pour les applications de charge latérale élevée trouvées dans la manutention, le levage et l'arrêt de matériaux. Le cylindre utilise une conception ultra-compacte en incorporant le corps du cylindre dans le cadre du corps de guidage. À mesure que la longueur de course augmente, la longueur du roulement augmente également, augmentant ainsi la capacité de charge du vérin.
Spécifications du produit
| Alésage (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Milieu de travail | Air pur (filtration 40 μm) | ||||||||||
| Type d'acteur | Double effet | ||||||||||
| Pression d'épreuve | 1,5MPa | ||||||||||
| Max. Pression de travail | 1,0MPa | ||||||||||
| Min. Pression de travail | 0,12MPa | 0,1MPa | |||||||||
| Température de travail | -10 à 60 ℃ (pas de gel) | ||||||||||
| Vitesse gamme | 50 à 500 mm/s | 50 à 400 mm/s | |||||||||
| Coussin taper | Pare-chocs en caoutchouc aux deux extrémités | ||||||||||
| Lubrification | Non requis (sans lubrifiant) | ||||||||||
| Tolérance de accident vasculaire cérébral | +1,5 millionsm 0 mm | ||||||||||
| Précision anti-rotation | Roulement coulissant | ±0,08° | ±0,07° | ±0,06° | ±0,05° | ±0,08° | |||||
| Roulement à billes | ±0,01° | ±0,09° | ±0,08° | ±0,06° | ±0,05° | ||||||
| Taille du port | M5X0.8 | G1/8 | G1/4 | G3/8 | |||||||
Dimensions principales
*1) Référer à Section EE détails pour le forme de Φ12 à Φ25 avec accident vasculaire cérébral de 50 ou moins.
*2) Le utiliser de a fente (largeur XA, longueur XB, profondeur 3) permet pour a détendu épingle pas tolérance, avec le épingle trou (ΦXAH9, profondeur 6) comme le référence, sans
affectant montage précision.
*3) Pour alésage taille Φ12 et Φ16, seulement M5 × 0,8 port est disponible.
*4) Pour alésage taille Φ20 ou plus, choix de RC, TNP, G port est disponible.
*1) Le utiliser de a fente (largeur XA, longueur XB, profondeur XC) permet pour a détendu épingle pas tolérance, avec le épingle trou (ΦXAH9, profondeur XL) comme le référence, sans
affectant montage précision.
*2) Choix de RC, TNP, G port est disponible.
*1) Le utiliser de a fente (largeur X6, longueur 7, profondeur 5) permet pour a détendu épingle pas tolérance, avec le épingle trou (Φ6H9, profondeur 10) comme le référence, sans
affectant montage précision.
*2) Choix de RC, TNP, G port est disponible.
