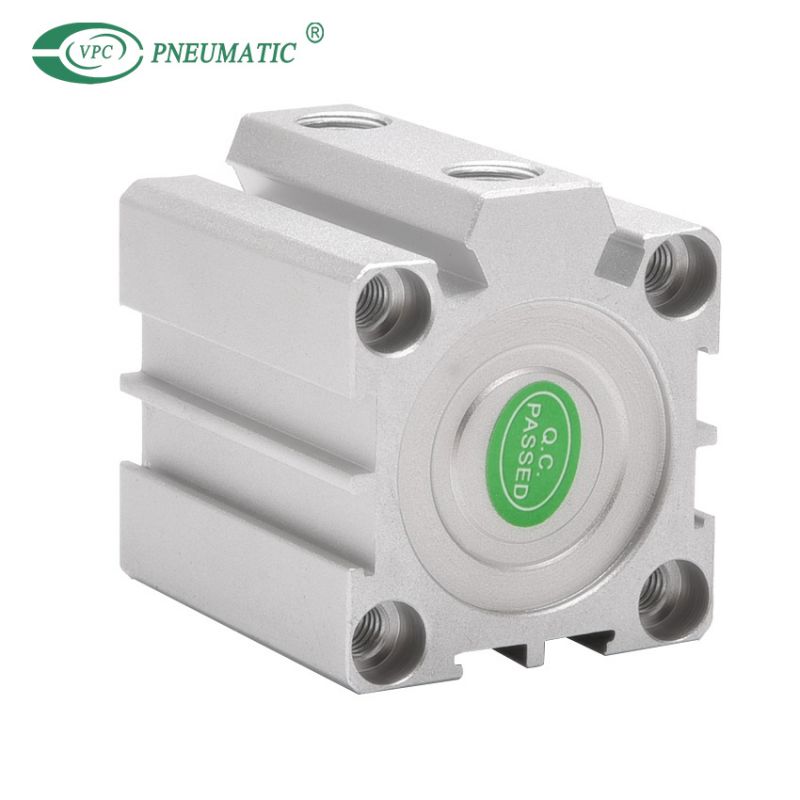

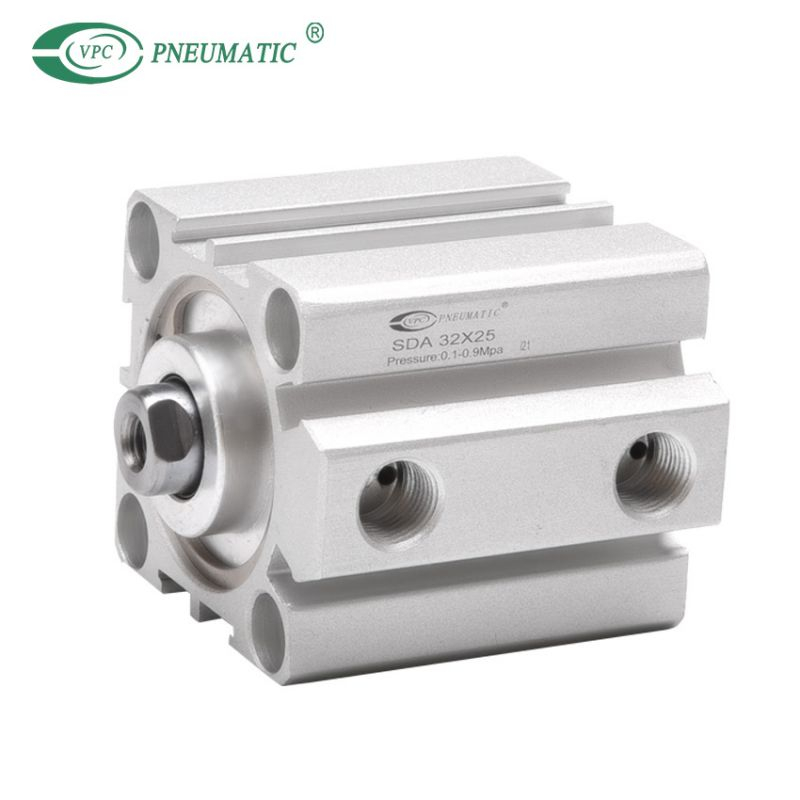

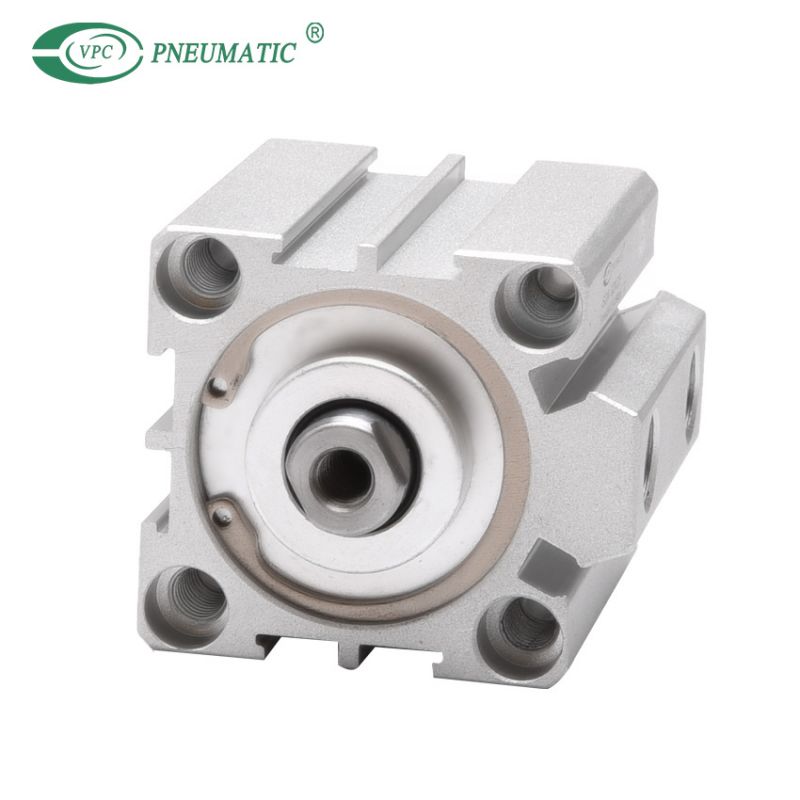

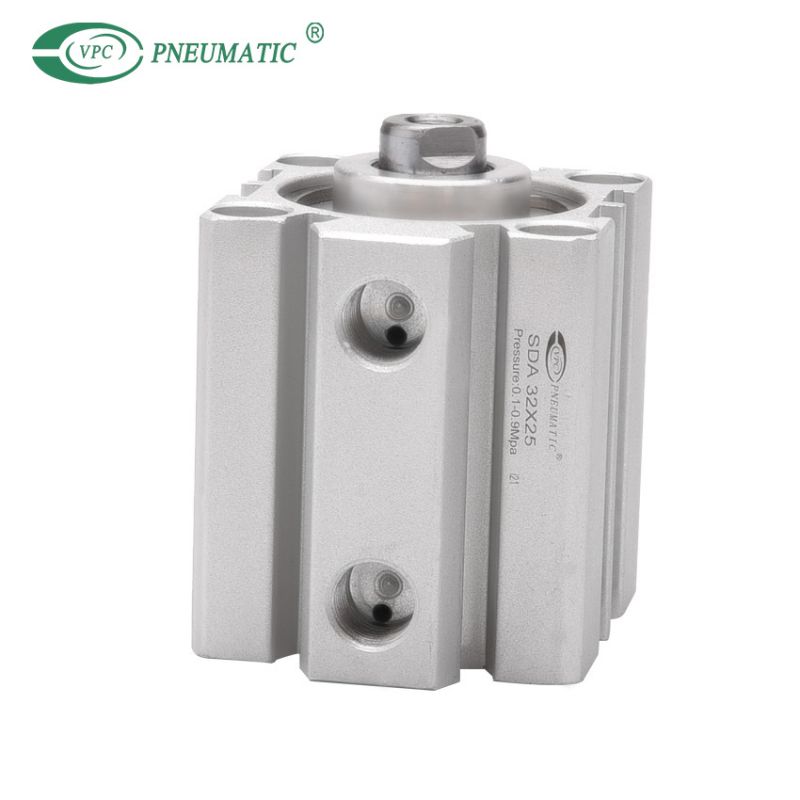

Vérin compact série SDA

Partager sur:
● Le diamètre intérieur du corps est traité avec un roulement suivi du traitement de l'anodisation dur, formant une excellente résistance à l'abrasion et de la durabilité.
● Le sceau du piston adopte une structure de joint bidirectionnelle hétérogène. Il a une dimension compacte et la fonction de la réservation de graisse.
● Il y a des fentes d'interrupteur magnétique autour du corps du cylindre, ce qui est pratique pour installer l'interrupteur du capteur.
● Les accessoires de montage avec diverses spécifications sont facultatifs.
  • SDA
  • VPC Pneumatic
  • 8412310090
Moyen de travail:
Type d'acteur:
Pression garantie:
Température de fonctionnement:
Plage de vitesse:
État de disponibilité:

Description du produit

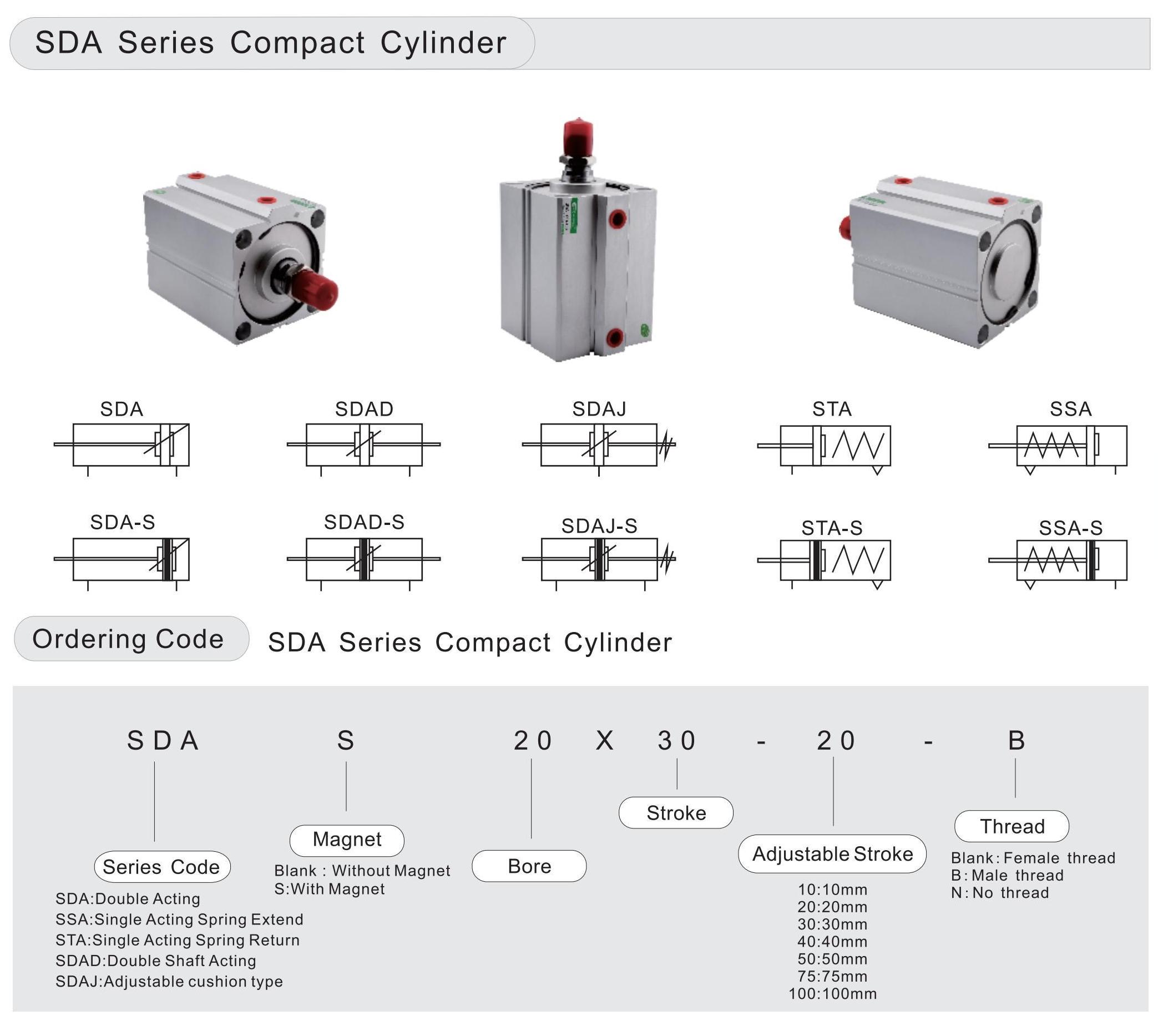

Cylindre compact pneumatique SDA

Spécifications du produit

               Alésage (mm)
12
16
20
25
32
40
50
    6380
100



            Type d'acteur

                                                      Double jeu
         Prolongement à ressort à action unique 、 Retour à ressort à acteur unique
        Moyen de travail
                                              Air propre (filtration de 40 μm)




Plage de pression

Double jeu
              0,1 ~ 0,9 MPA
Acteur unique
        0,2 ~ 0,9 MPA
 Pression garantie
                   1.5MPA (213PSI)
 Température de fonctionnement
                   -5 ~ 70 ℃




  Plage de vitesse

Double jeu
      30 ~ 500 mm / s
30 ~ 350 mm / s
30 ~ 250 mm / s
Acteur unique
     100-500 mm / s
           Type de coussin
                       Coussin fixe
                Taille du port
M5X0.8
G1 / 8
G1 / 4
G3 / 8

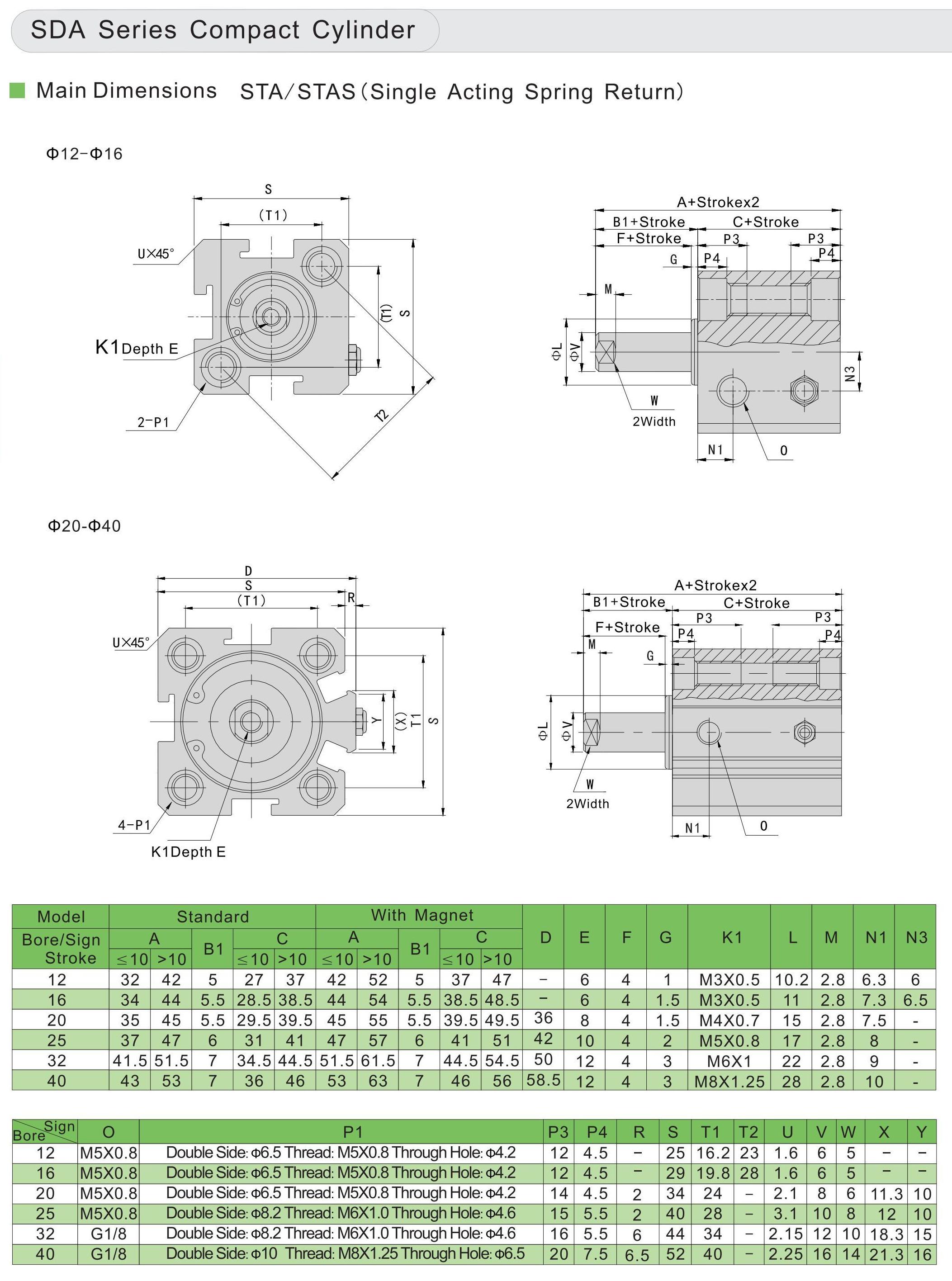

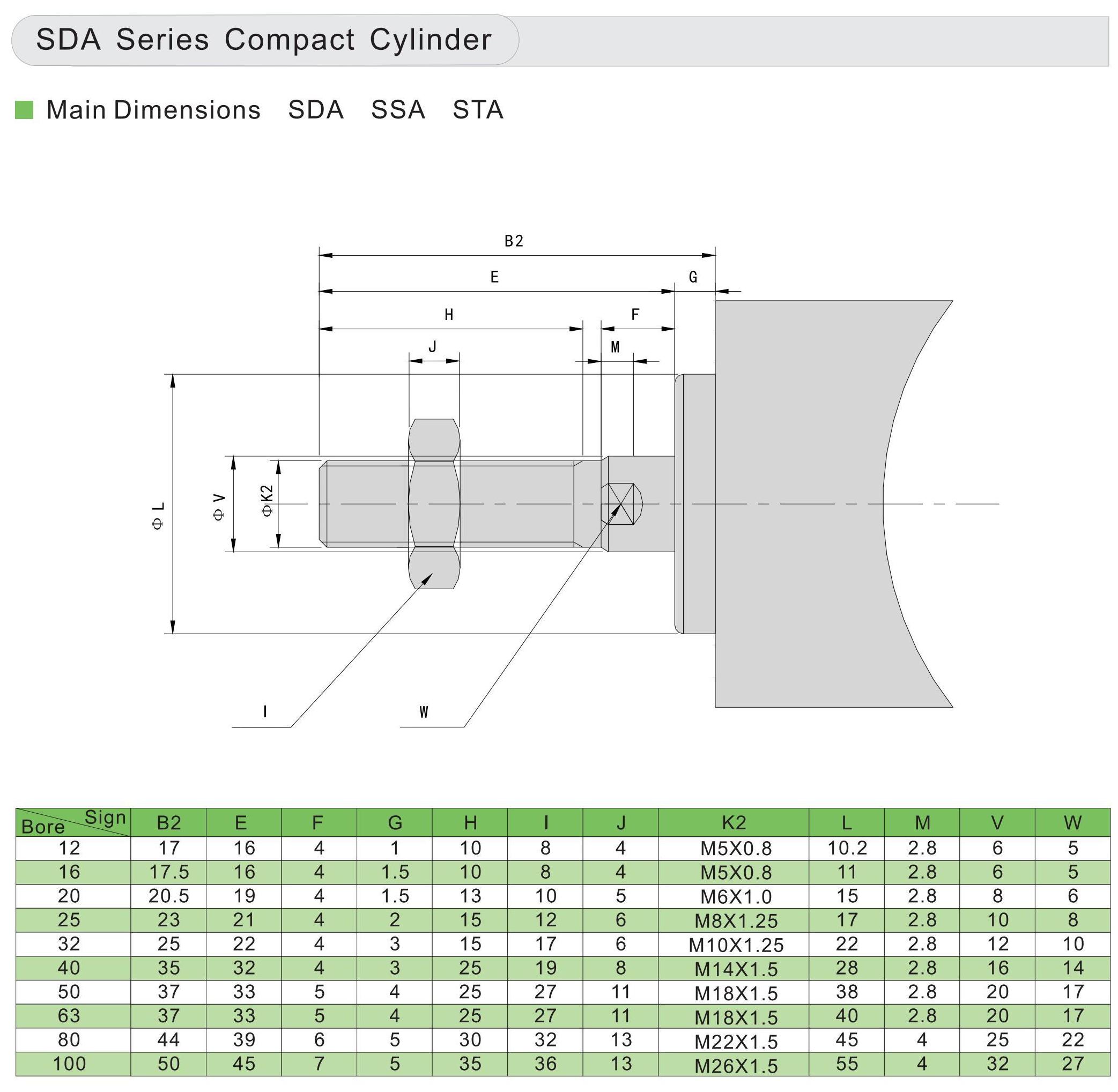

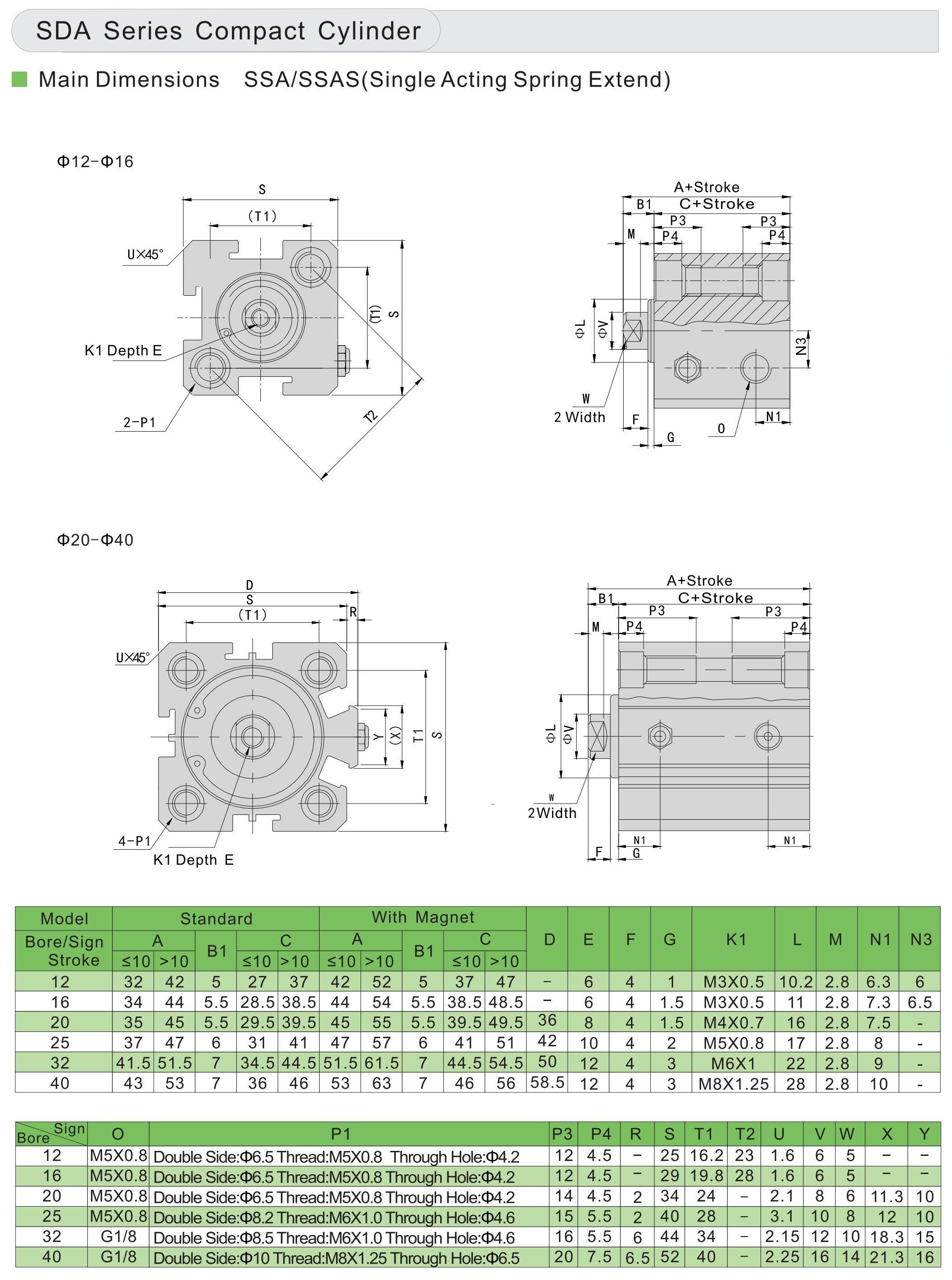

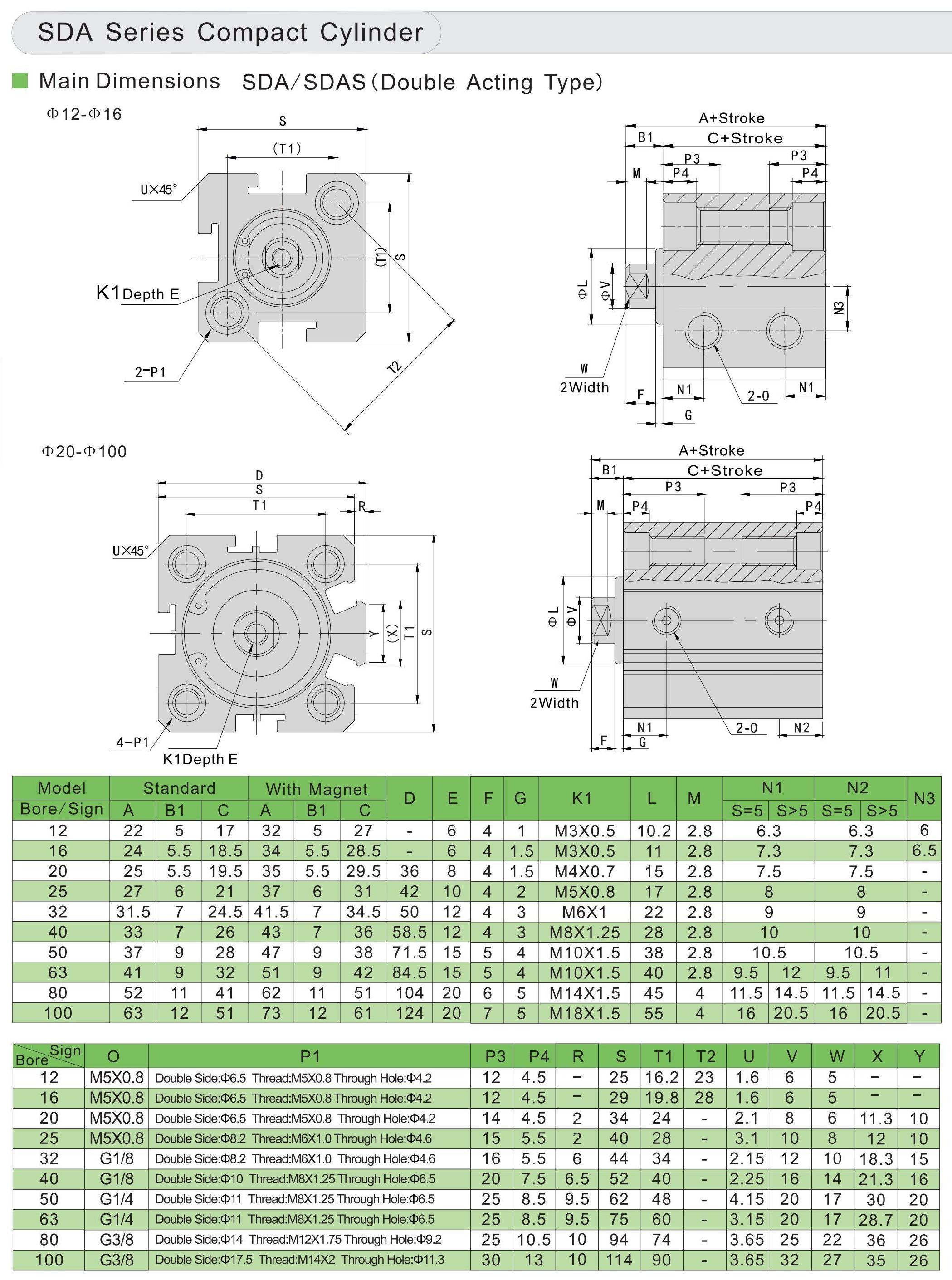

Dimensions principales

Cylindre compact pneumatique SDA

Cylindre mince pneumatique SDA

Cylindre mince pneumatique SDACylindre compact pneumatique SDA
