| Matériel: | |
|---|---|
| Pression de travail: | |
| Type d'acteur: | |
| Moyen de travail: | |
| Température de fonctionnement: | |
Description du produit

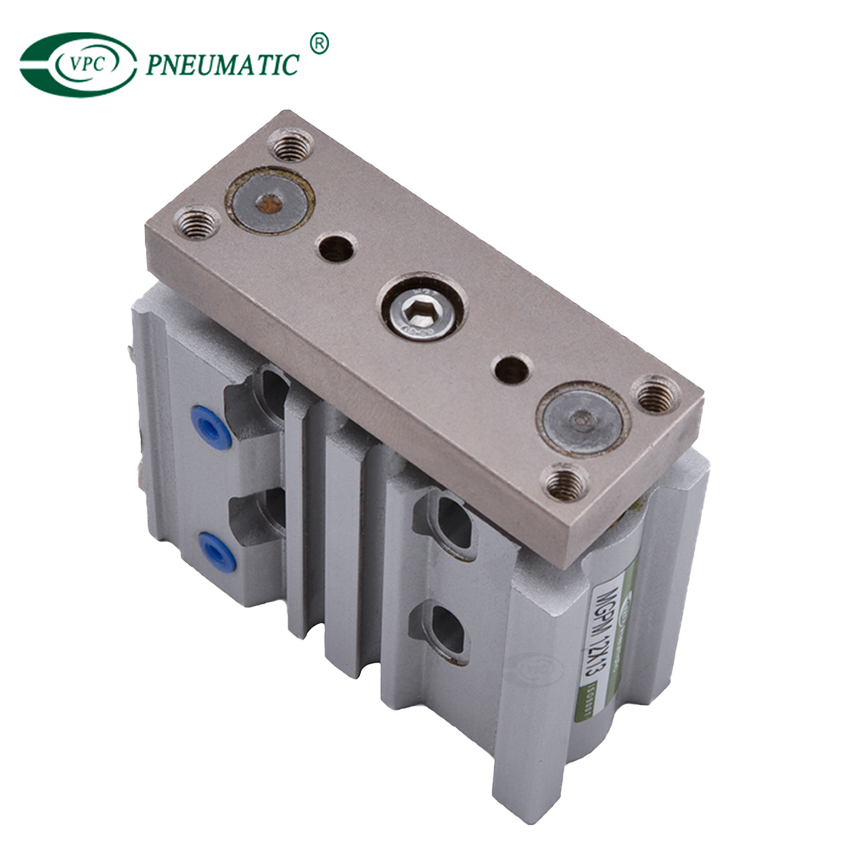

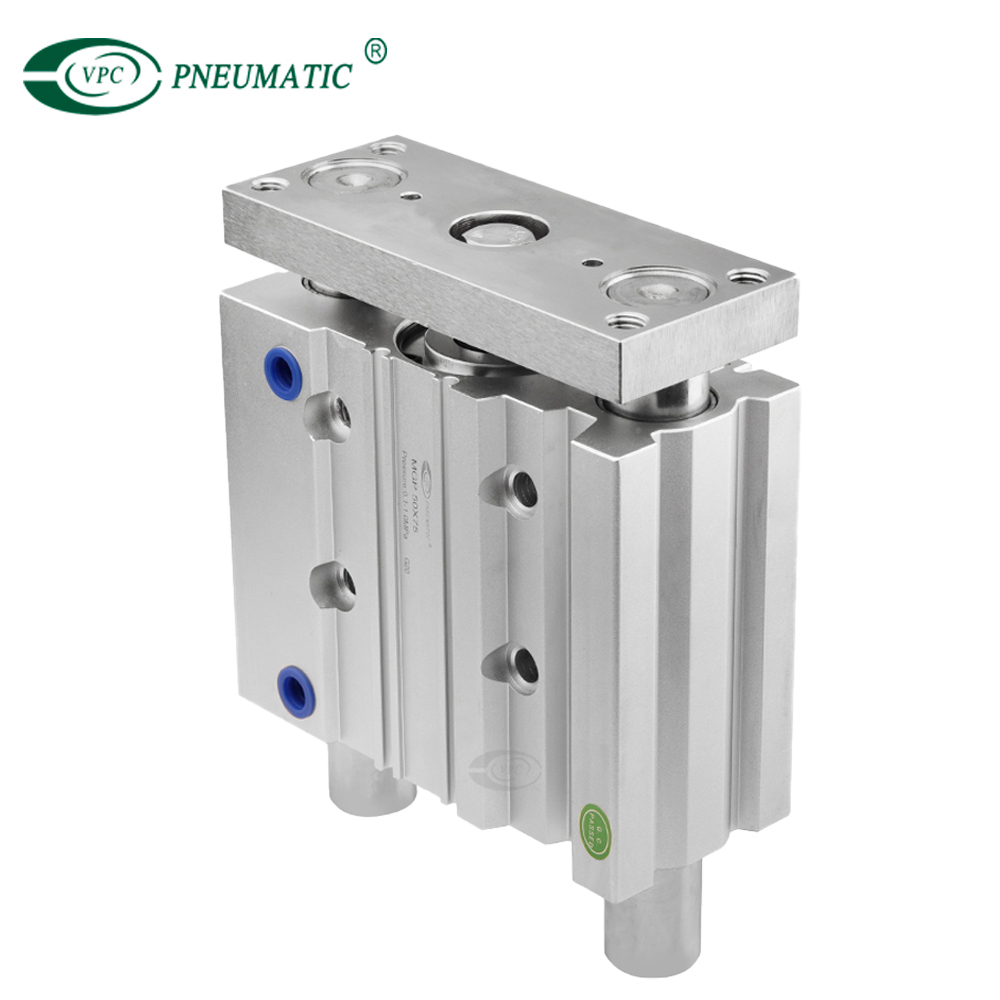

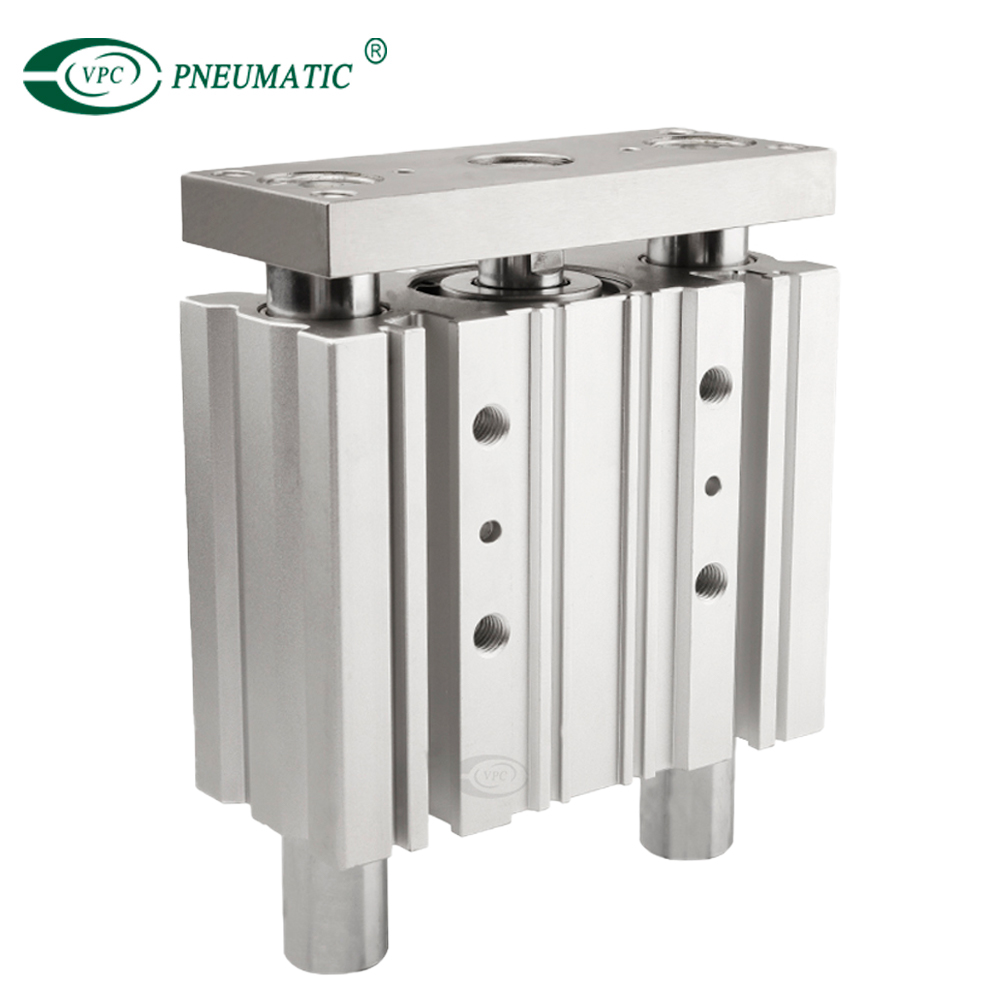

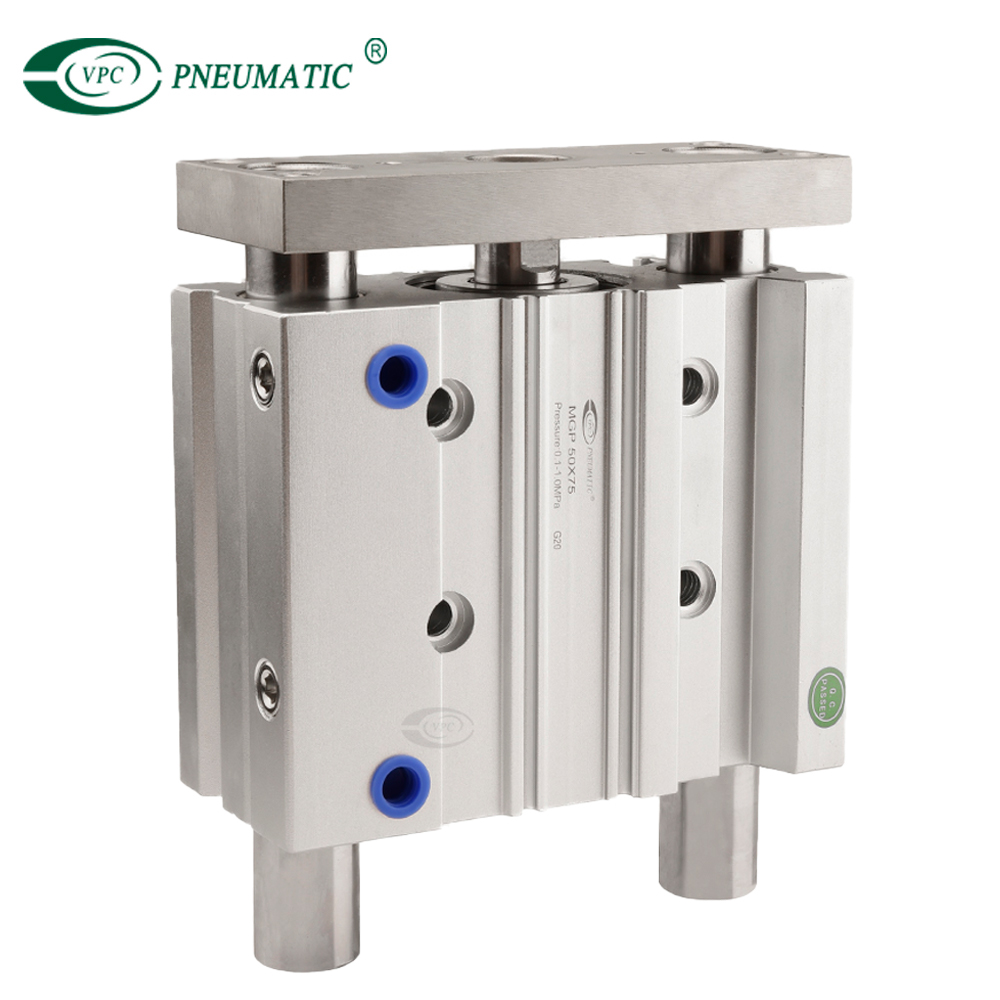

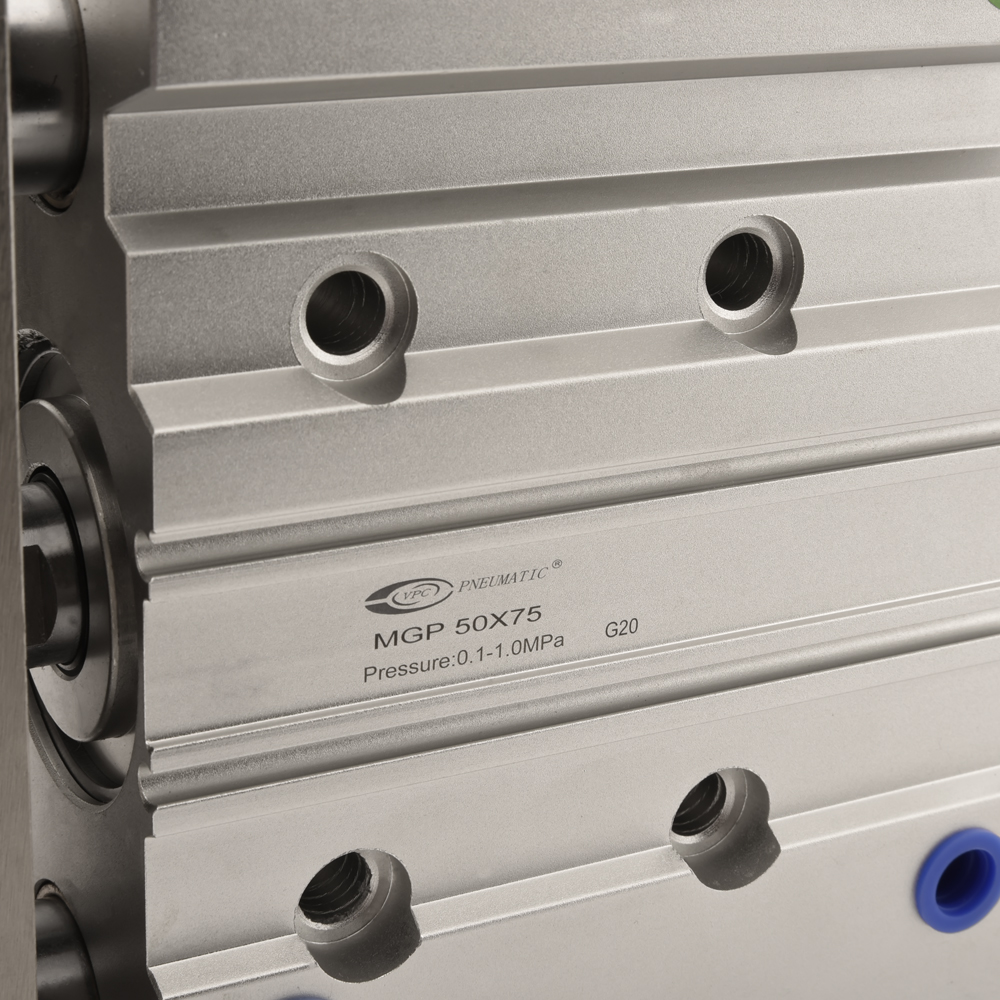

Le vérin de guidage compact MGP est conçu pour les applications à charge latérale élevée rencontrées dans la manutention, le levage et l'arrêt de matériaux. Le cylindre utilise une conception ultra-compacte en incorporant le corps du cylindre dans le corps du guide.À mesure que la longueur de course augmente, la longueur du palier augmente également, ce qui améliore la capacité de charge du vérin.
Spécifications du produit
| Alésage(mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Milieu de travail | Air pur (filtration 40 μm) | ||||||||||
| Type d'action | Double jeu | ||||||||||
| Pression d'épreuve | 1.5MPa | ||||||||||
| Max.Pression de travail | 1.0MPa | ||||||||||
| Min.Pression de travail | 0.12MPa | 0.1MPa | |||||||||
| Température de fonctionnement | -10 à 60℃ (Pas de congélation) | ||||||||||
| Vitesse gamme | 50 à 500 mm/s | 50 à 400 mm/s | |||||||||
| Coussin taper | Pare-chocs en caoutchouc aux deux extrémités | ||||||||||
| Lubrification | Non requis (sans lubrifiant) | ||||||||||
| Tolérance de accident vasculaire cérébral | +1.5mm 0mm | ||||||||||
| Précision sans rotation | Palier lisse | ±0,08° | ±0,07° | ±0,06° | ±0,05° | ±0,08° | |||||
| Roulement à billes | ±0,01° | ±0,09° | ±0,08° | ±0,06° | ±0,05° | ||||||
| Taille du port | M5X0.8 | G1/8 | G1/4 | G3/8 | |||||||
Dimensions principales
*1) Se référer à pour Section EE détails pour le forme de Φ12 pour Φ25 avec accident vasculaire cérébral de 50 ou moins.*2) Le utiliser de a fente (largeur XA, longueur XB, profondeur 3) permet pour a détendu broche terrain tolérance, avec le broche trou (ΦXAH9, profondeur 6) comme le référence, sans affectant montage précision. *3) Pour trou taille Φ12 et Φ16, seul M5×0.8 port est disponible.*4) Pour trou taille Φ20 ou plus, choix de RC, TNP, G port est disponible.
*1) Le utiliser de a fente (largeur XA, longueur XB, profondeur XC) permet pour a détendu broche terrain tolérance, avec le broche trou (ΦXAH9, profondeur XL) comme le référence, sans affectant montage précision.
*2) Choix de RC, TNP, G port est disponible.
*1) Le utiliser de a fente (largeur X6, longueur 7, profondeur 5) permet pour a détendu broche terrain tolérance, avec le broche trou (Φ6H9, profondeur dix) comme le référence, sans affectant montage précision.
*2) Choix de RC, TNP, G port est disponible.
