| Moyen de travail: | |
|---|---|
| Type d'acteur: | |
| Pression de travail: | |
| Température de fonctionnement: | |
| Plage de vitesse: | |

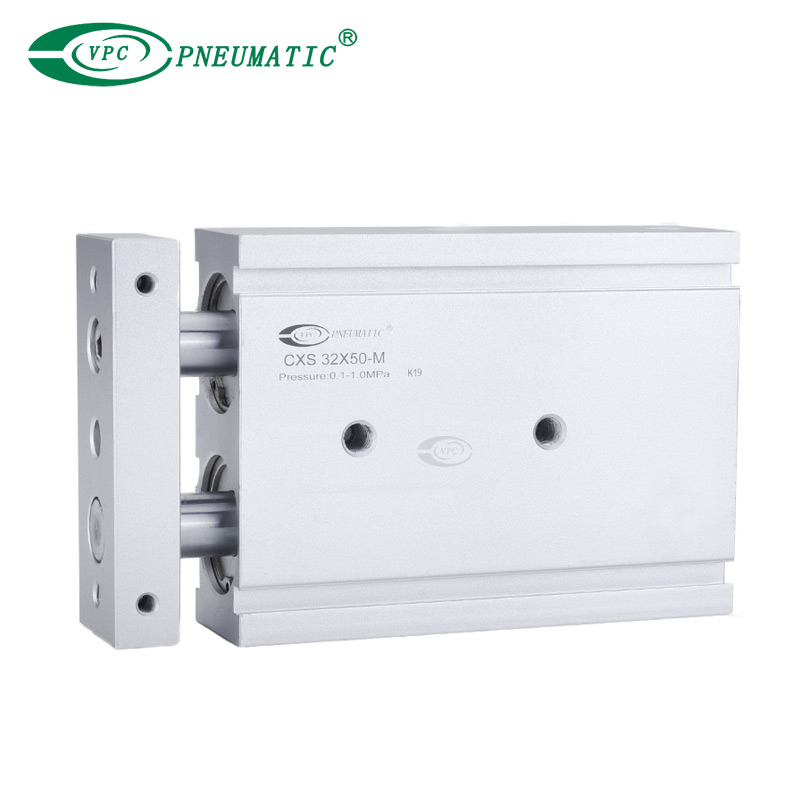

Description du produit
■ Caractéristique du produit
1. Conception compacte : peu encombrant, idéal pour les installations où l'espace est limité.
2. Répartition équilibrée de la force : les doubles tiges fournissent une force égale des deux côtés du piston, améliorant ainsi les performances et la stabilité.
3. Haute précision : excellent pour les applications nécessitant un mouvement précis et cohérent.
4. Configuration à double tige : assure un mouvement symétrique et un équilibre de charge, réduisant ainsi la charge latérale sur le cylindre.
5. Plusieurs options de montage : polyvalent pour diverses applications industrielles.
Application
Lignes d'assemblage : pour les tâches de positionnement et d'automatisation de précision.
Équipement d'emballage : garantir un mouvement précis pour l'étiquetage, le tri et l'emballage.
Systèmes de manutention de matériaux : actionnement fiable dans les bras robotisés ou les systèmes de convoyeurs.
Équipement d’inspection et de test : où la précision et la stabilité sont essentielles.
Machines-outils : fournissant un mouvement précis pour les processus d’usinage.
Le vérin à double tige CXS est parfait pour les industries nécessitant un mouvement stable et équilibré et une efficacité spatiale.
■ Symbole
Spécifications du produit
| Alésage (mm) | 6 | 10 | 15 | 20 | 25 | 32 | |
| Support de travail | Air pur (filtration 40 μm) | ||||||
| Type d'acteur | Double effet | ||||||
| Plage de pression de service | 0,1 à 1,0Mpa | ||||||
| Pression garantie | 1,5 MPa | ||||||
| Température de travail | -10 à 70℃ | ||||||
| Plage de vitesse | 30 à 800 mm/s | ||||||
| Course réglable | 0 à -5mm | ||||||
| Type de coussin | Coussin en caoutchouc | ||||||
| Aucune précision de rotation | ±0,2° | ±0,15° | ±0,1° | ||||
| Taille du port | M5X0.8 | G1/8 | |||||

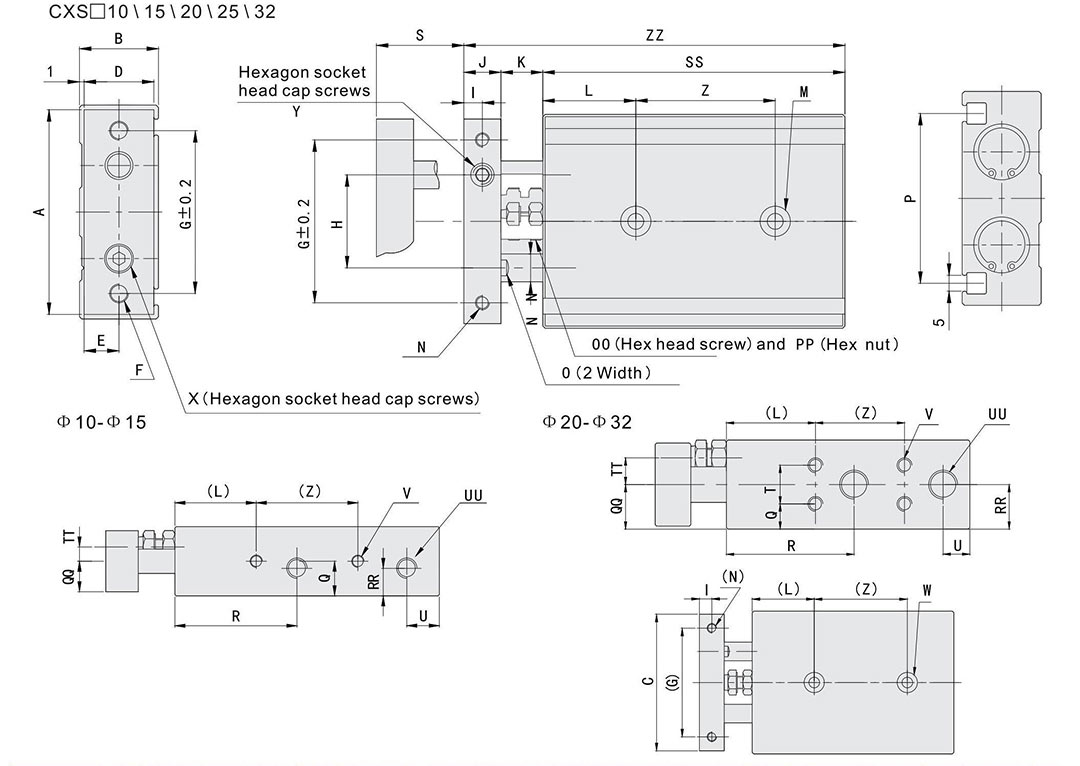

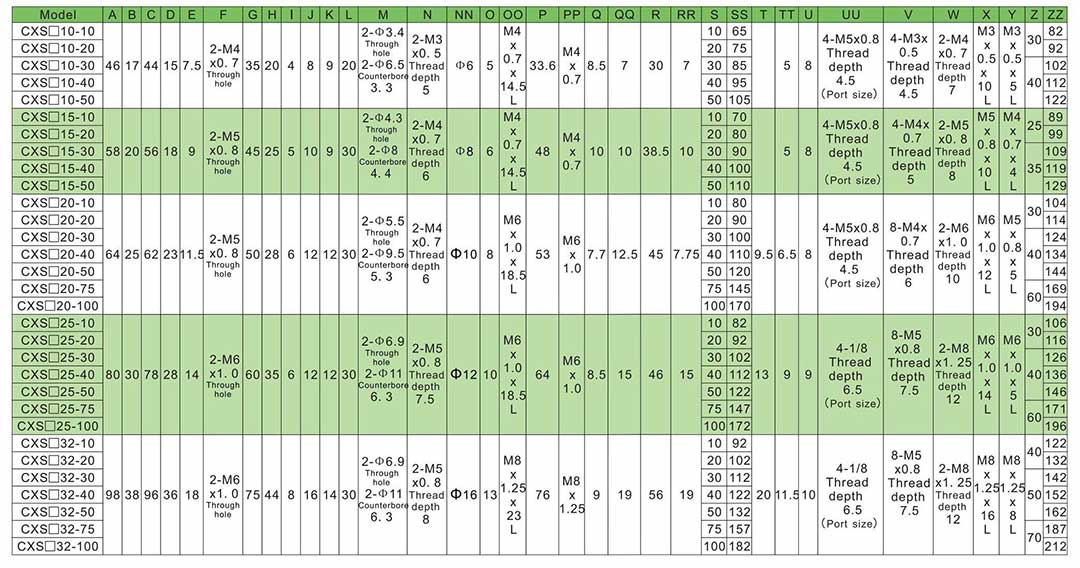

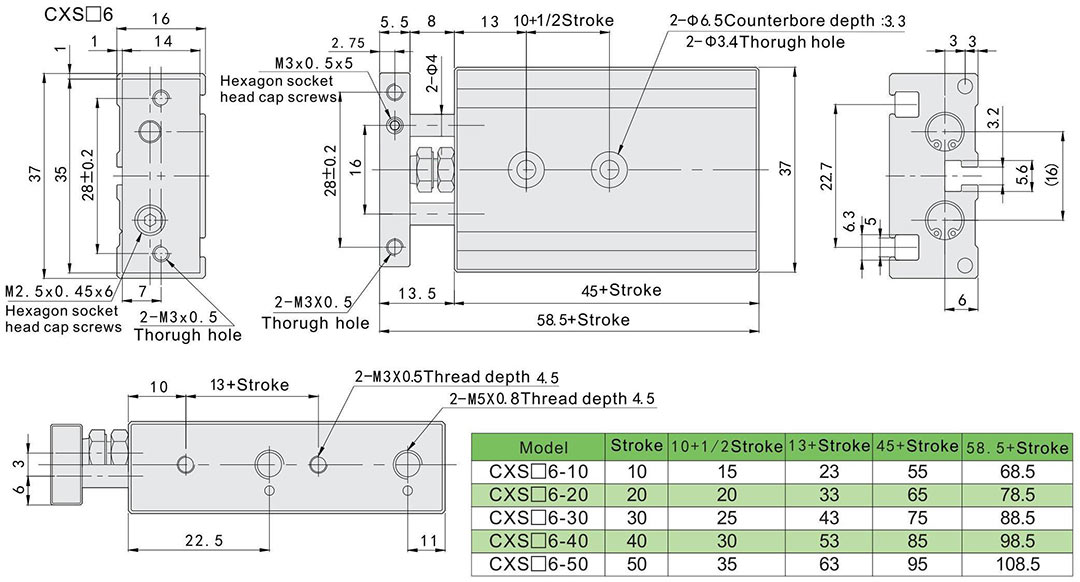

Dimensions principales
■ Dimensions principales
Catalogue PDF
