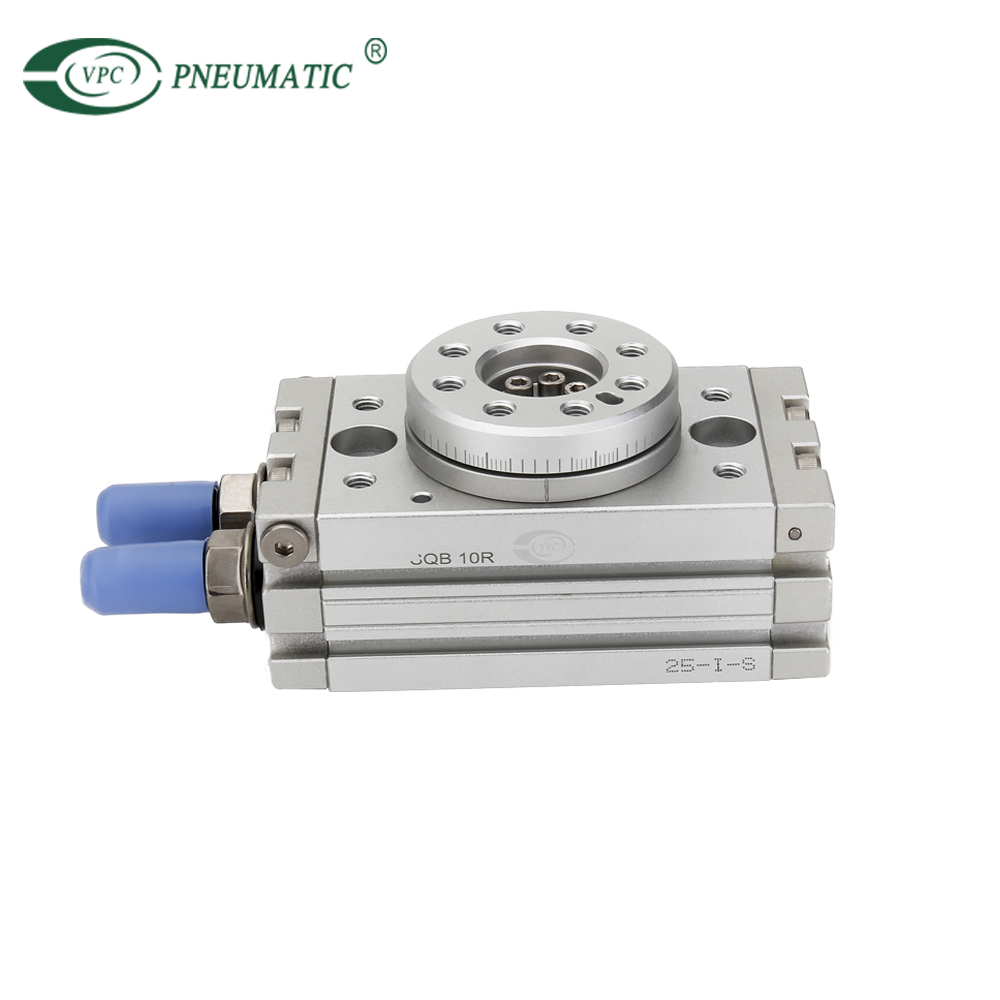

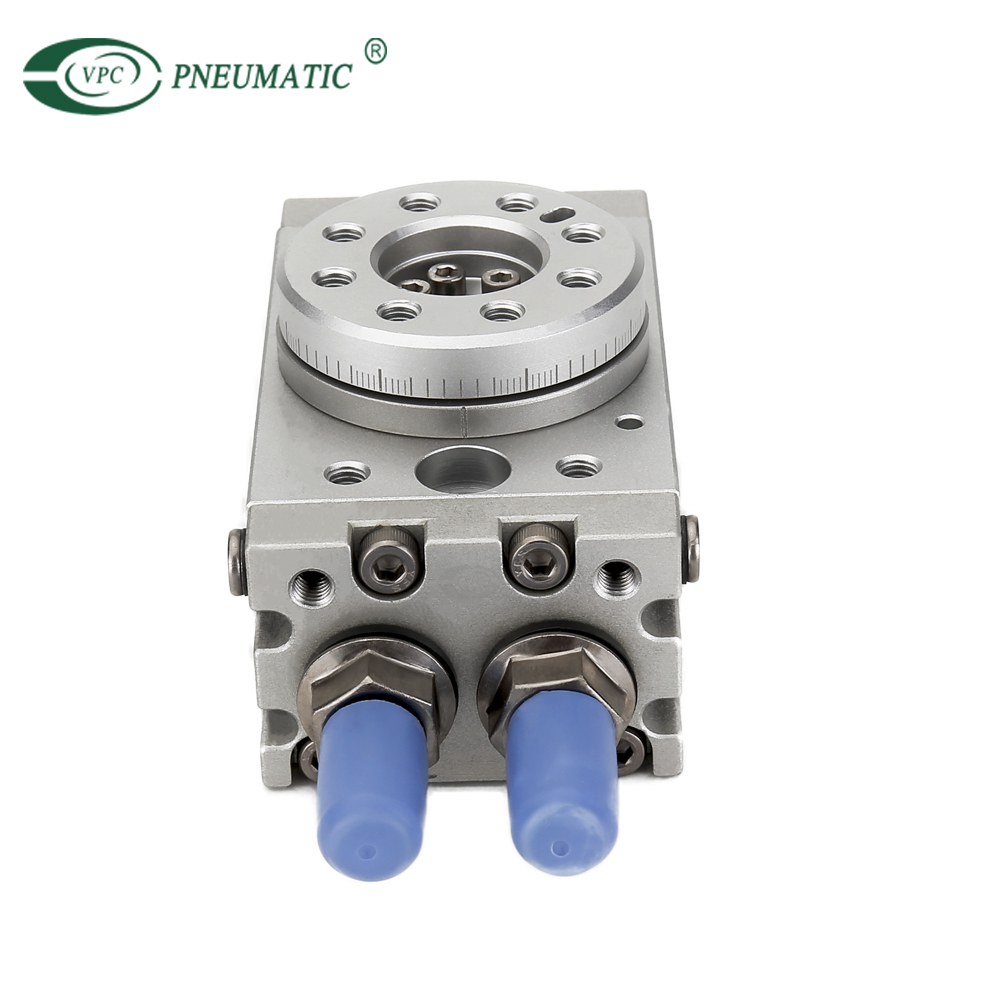

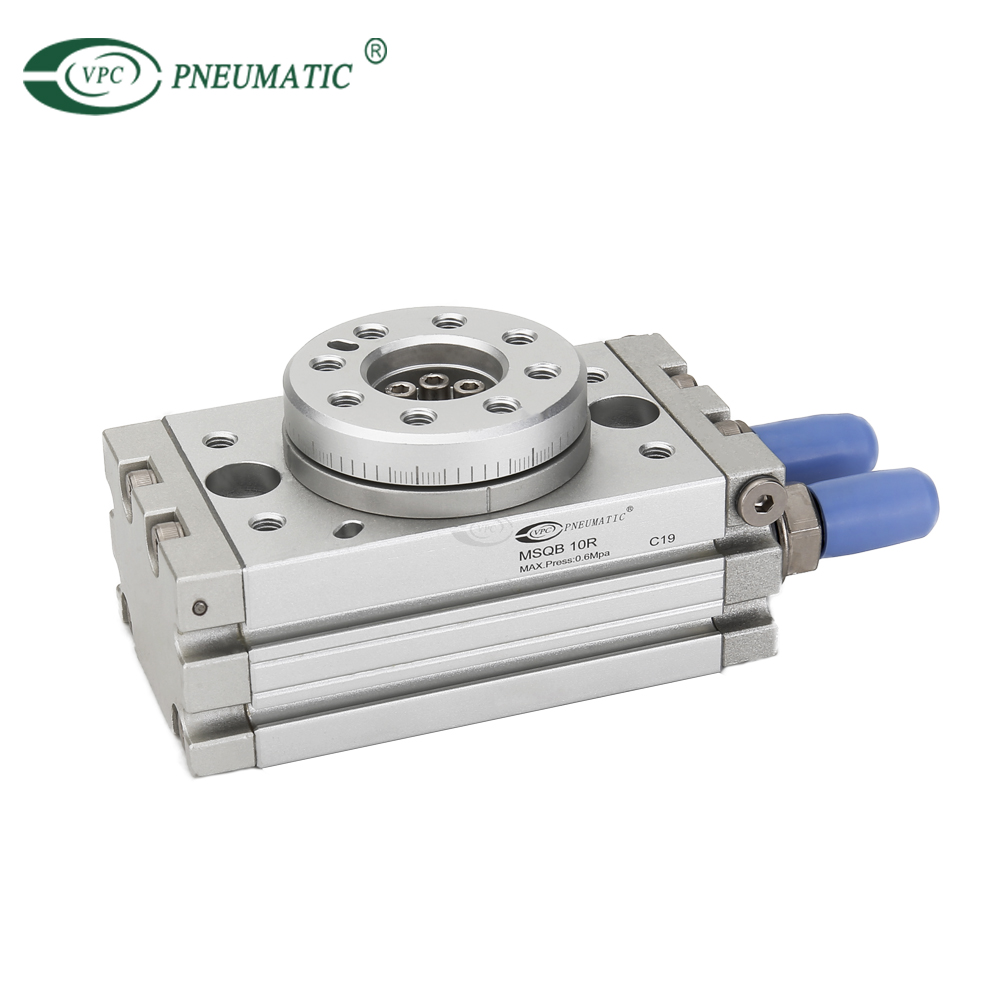

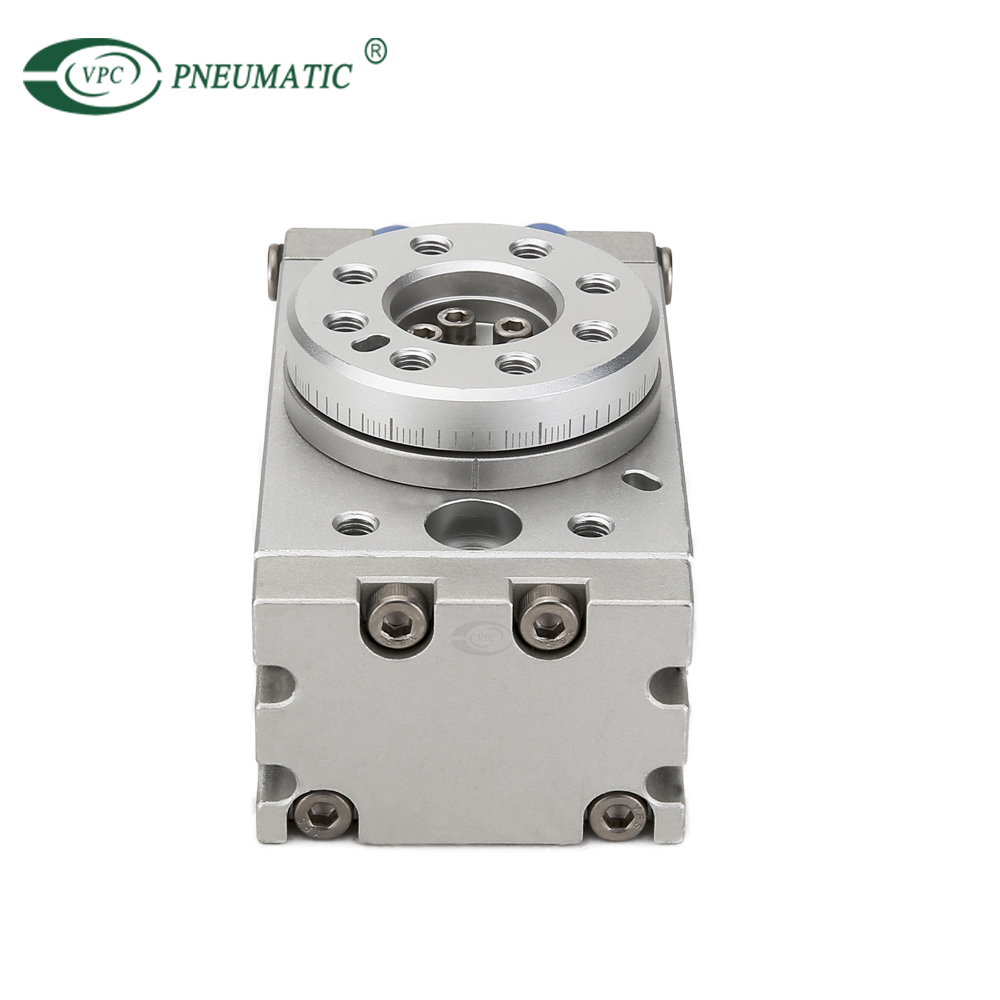

Vérin à crémaillère et pignon de table rotative série MSQ

Partager sur:
  • La table rotative compacte MSQ est idéale pour les applications de transfert de matériau. Il incorpore des roulements de chargement et une face de montage avec un actionneur rotatif de style rack et pinion.
  • Les sept tailles sont de 10, 20, 30, 50, 70, 100 et 200 avec des réglages en rotation de 0 à 190 degrés et une capacité de commutation automatique. Les fonctionnalités supplémentaires incluent un arbre creux et une possibilité de montage à charge directe.
  • MSQ
  • VPC pneumatic
  • 8412310090
Matériel:
Moyen de travail:
Pression de travail:
plage de réglage de l'angle:
Température de fonctionnement:
État de disponibilité:

Description du produit

MSQ 参数

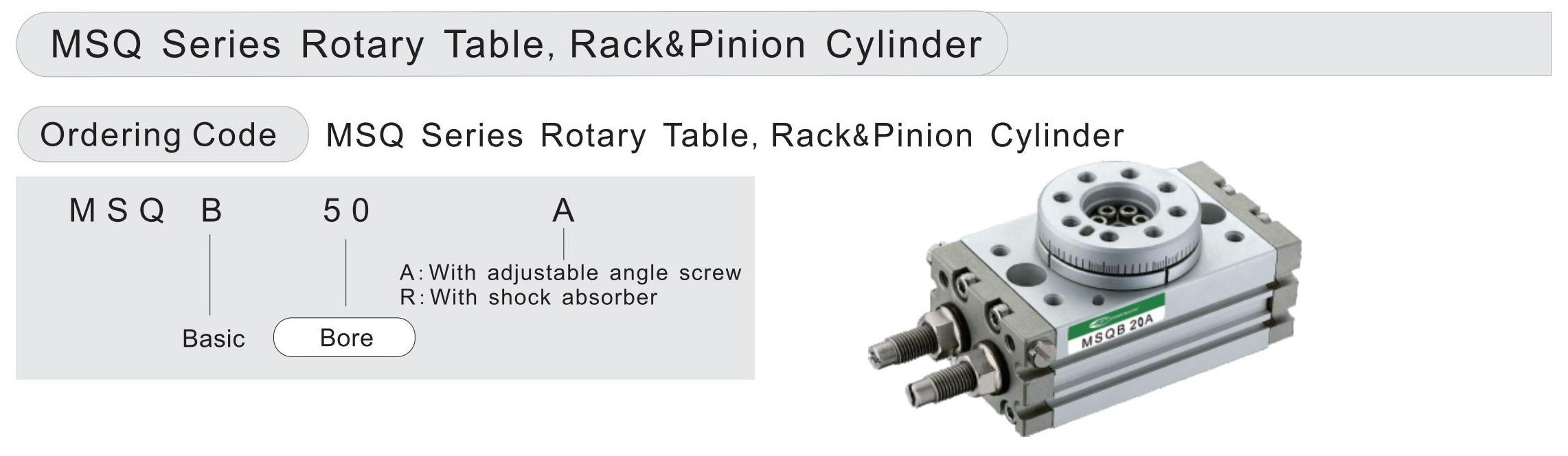

Spécifications du produit


        Alésage (mm)       10       20        30        50        70       100      200
     Moyen de travail                                              Air propre (40  μm Filtration)
Plage de pression de travail    A avec vis d'angle réglable: 0,1 ~ 1,0 MPa , B avec amortisseur: 0,1 ~ 0,6 MPa
        Type de coussin                   Coussin coussin (standard) / amortisseur (facultatif)



Pouvoir la puissance

avec vis d'angle réglable



   0,007J



   0,025J



   0,048J



   0,081J



    0,24J



    0,32J



    0,56J

avec amortisseur    0,039J

             0,116J

   0,294J      1.1J      1.6J      2.9J
Plage réglable d'angle                                                                 0 ~ 190 °


Plage de temps swing régulier

                       A       0,2 ~ 1,0 s / 90 ° 0,2 ~ 1,5 s / 90 ° 0,2 ~ 2,0s / 90 ° 0,2 ~ 2,5 s / 90 °
                       B        0,2 ~ 0,7 s / 90 °                    0,2 ~ 1,0 s / 90 °
     Diamètre de piston Ф15 Ф18 Ф21 Ф25 Ф28 Ф32 Ф40
           Taille du port
            M5X0.8                                               G1 / 8
