| Moyen de travail: | |
|---|---|
| Température de fonctionnement: | |
| Matériel: | |
Description du produit
■ Symbole
Spécifications du produit

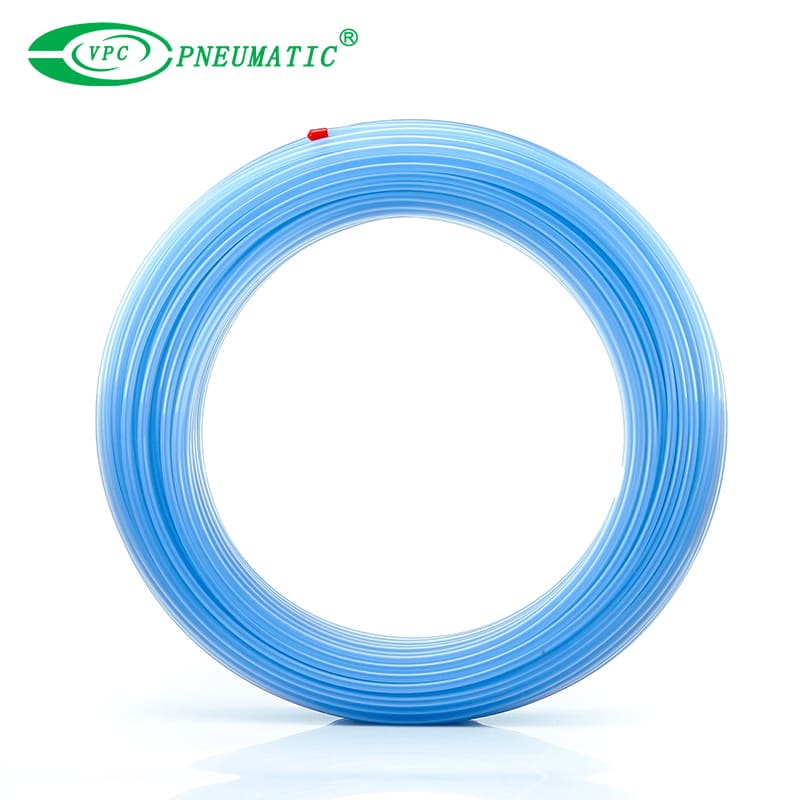

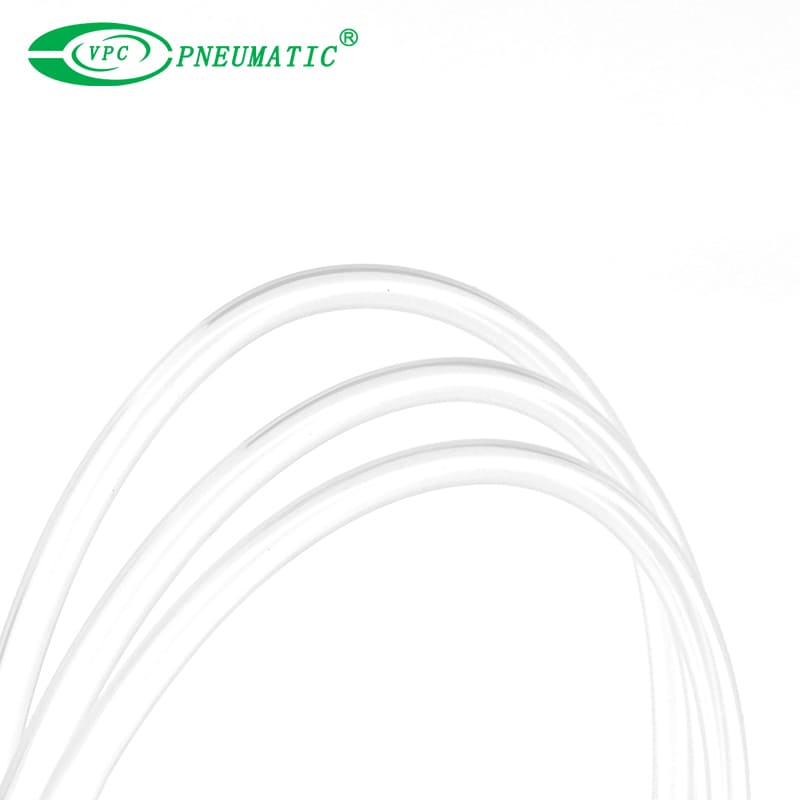

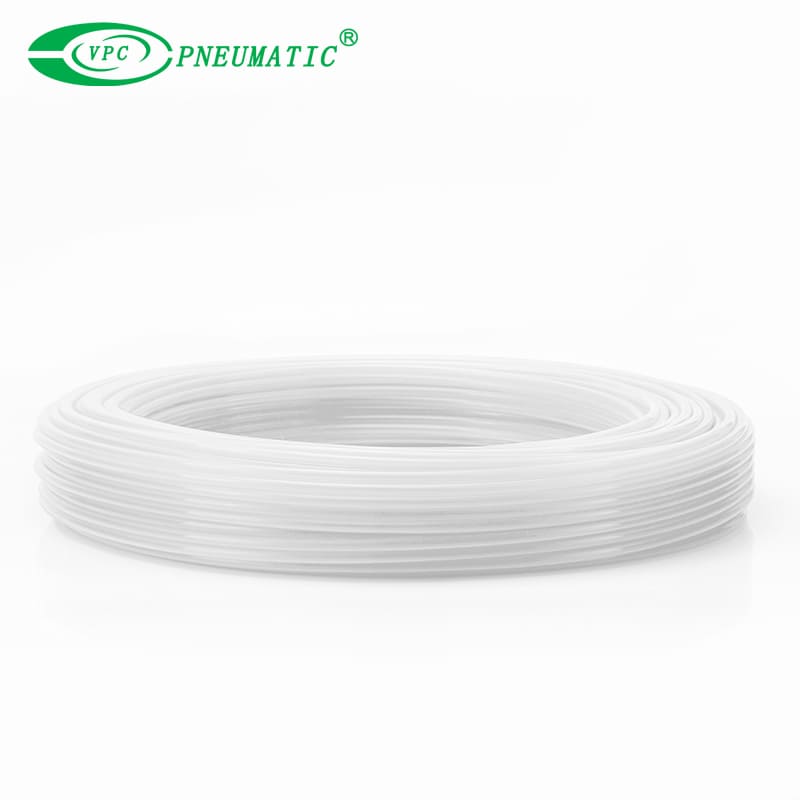

| Nom de produit | Tube en téflon FEP |
| Matériel | Fep |
| Fluide | Air, eau, gaz inerte, liquide chimique |
| Température de travail | -65 ℃ ~ +200 ℃ (Air, gaz inerte) |
| 0 ℃ ~ +100 ℃ (Eau) | |
| Longueur | 100 / 200 m/rouleau |
| Tolérance | OD3-12 mm, la tolérance est de ± 0,1 mm |
| OD14-16 mm, la tolérance est de ± 0,15 mm |
* D'autres tailles et couleurs peuvent être personnalisées, veuillez contacter VPC Pneumatique.
Dimensions principales
| Modèle | OD × ID (mm) | Température de fonctionnement (℃) | Pression de service maximale (MPa) | Rayon de courbure minimum (mm) | ||
| 20 ℃ | 100 ℃ | 200 ℃ | ||||
| FEP0402 | 4 × 2 | -65 ℃ ~ +200 ℃ (Air, gaz inerte) 0 ℃ ~ +100 ℃ (Eau) | 2.3 | 0.85 | 0.4 | 15 |
| FEP0425 | 4 × 2,5 | 1.7 | 0.6 | 0.3 | 20 | |
| FEP0604 | 6 × 4 | 1.5 | 0.55 | 0.3 | 35 | |
| FEP0806 | 8 × 6 | 1 | 0.4 | 0.2 | 60 | |
| FEP1075 | 10 × 7,5 | 1 | 0.4 | 0.2 | 95 | |
| FEP1008 | 10 × 8 | 0.7 | 0.25 | 0.1 | 100 | |
| FEP1209 | 12 × 9 | 1 | 0.4 | 0.2 | 100 | |
| FEP1210 | 12 × 10 | 0.7 | 0.25 | 0.1 | 130 | |
| 1/8 FEP | 3,18 × 2,18 | 1 | 0.4 | 0.2 | 20 | |
| 16/03 FEP | 4,76 × 3,15 | 1.5 | 0.55 | 0.3 | 25 | |
| FEP 1/4 | 6,35 × 3,95 | 1.7 | 0.6 | 0.3 | 35 | |
| FEP3/8 | 9,53 × 6,33 | 1.5 | 0.55 | 0.3 | 60 | |
| FEP 1/2 | 12,7 × 9,5 | 1 | 0.4 | 0.2 | 95 | |
| FEP3/4 | 19,05 × 15,85 | 0.7 | 0.25 | 0.1 | 220 | |
