| Tube applicable: | |
|---|---|
| Fil de discussion: | |

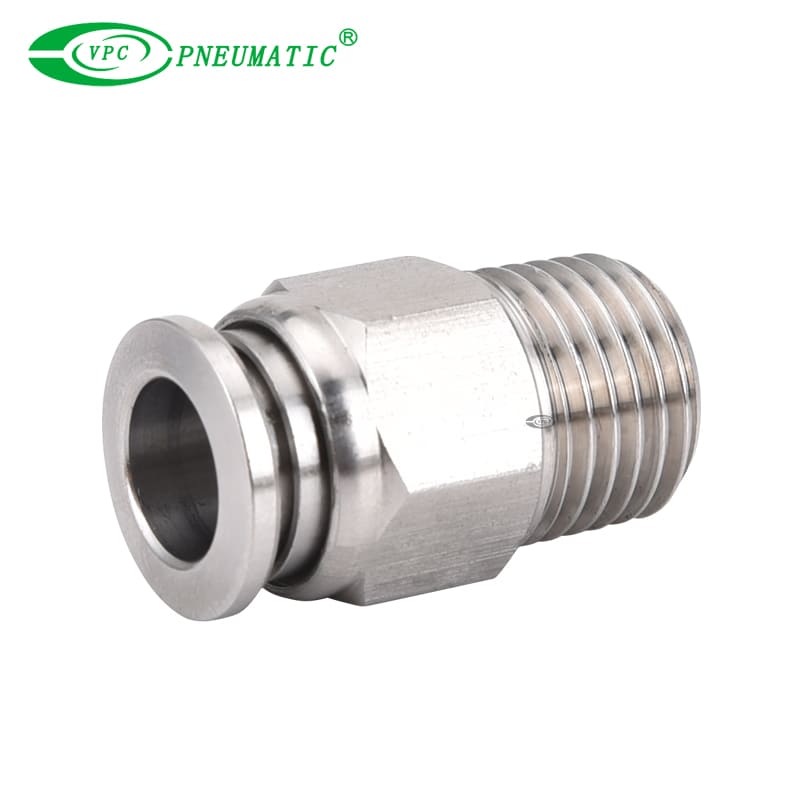

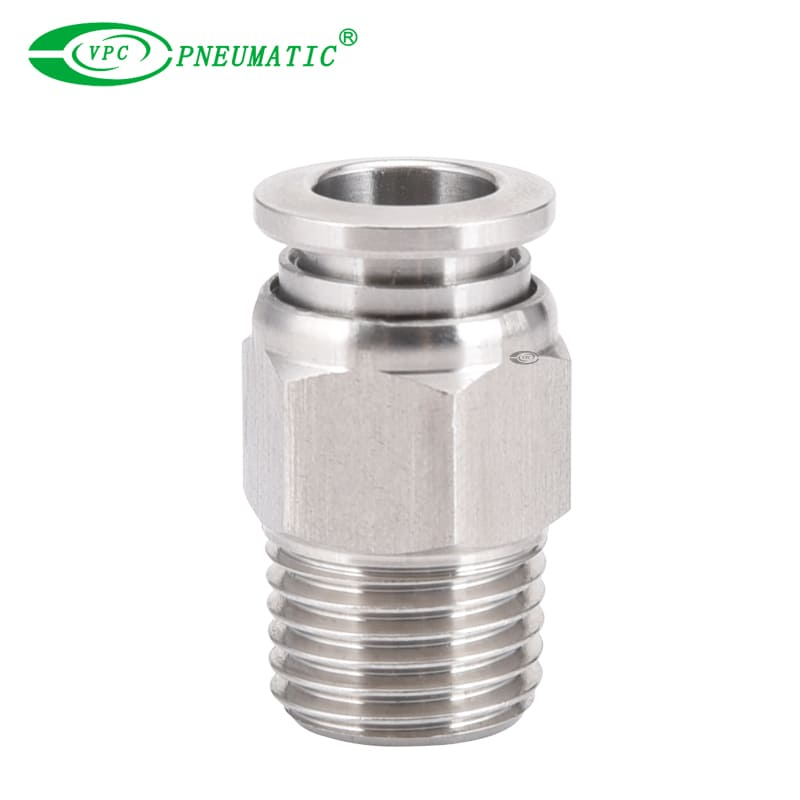

Description du produit
■ Structure interne
■ Symbole

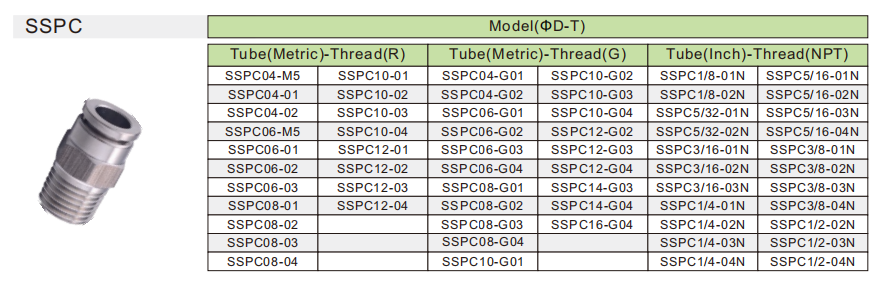

■ Taille du tube
| Tube (métrique) | Tube (pouce) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Tube à l'extérieur | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5 / 32 | Ф3 / 16 | Ф1 / 14 | Ф5 / 16 | Ф3 / 8 | Ф1 / 2 |
■ Fil
| Filetage (métrique) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Fil | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1.0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| Fil à 55 ° (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Fil | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 |
| Fil à 55 ° (G) | |||||
| Code | G01 | G02 | G03 | G04 | G06 |
| Fil | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| Thread (uf) | Filetage américain 60° | |||||
| Code | U10 | 01 | 02 | 03 | 04 | 06 |
| Fil | 10-32Unf | Npt1 / 8 | Npt1 / 4 | Npt3 / 8 | Npt1 / 2 | Npt3 / 4 |
Spécifications du produit
■ Spécification
| Fluide de service | Air, N 2, eau, vapeur |
| Pression de travail | 0 à 1,5 MPa |
| Pression d'épreuve | 2.0 MPa |
| Température de travail | -20 à 140 ° C (pas de congélation) |
| Tube applicable | Nylon, PU, FEP, PFA |

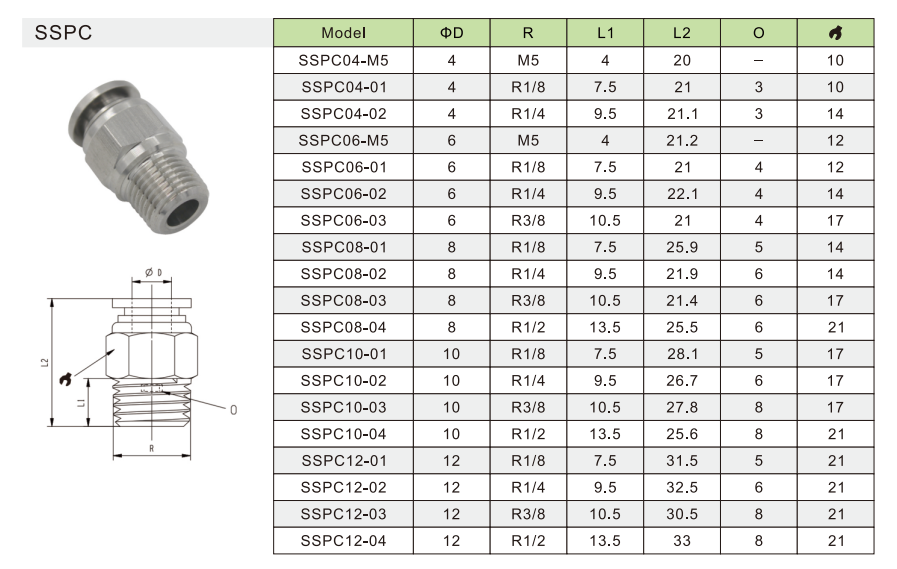

Dimensions principales
