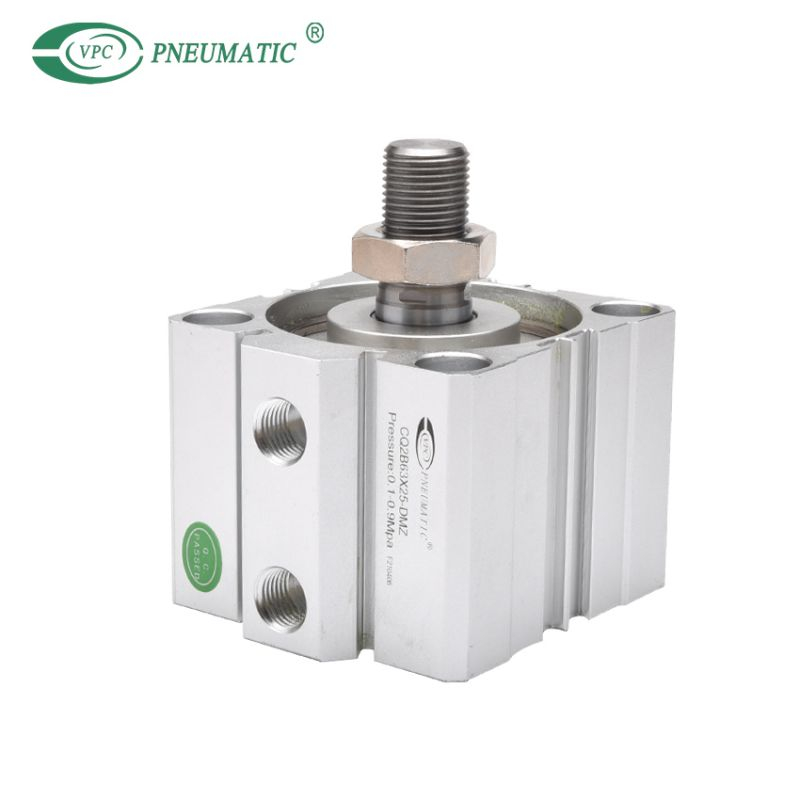

Série de cylindres compacts basse température

Grand alésage à double action standard, version à tige unique du cylindre compact CQ2.
Le CQ2 est disponible en tailles d'alésage de 125 mm à 200 mm. Il est livré standard avec des fils de tige de piston mâle ou femelle.
Il est possible de monter les interrupteurs automobiles sur l'une des 4 surfaces.

Modèle:
CQ2
Marque de produit:
VPC Pneumatic
code produit:
8412310090

Type d'acteur:	double-jeu acteur unique
Trou:	12 à 200 mm
Pression garantie:	1,5 MPA
Température de fonctionnement:	-60 à 200℃
Taille du port:	M5x0.8 G1 / 8 G1 / 4 G3 / 8
Joint:	VMQ/FVMQ
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Conception compacte: les cylindres CQ2B sont de petite taille, adaptés aux applications avec un espace d'installation limité.

Léger: en alliage d'aluminium, il est léger et facile à installer et à déplacer.

2. Course réglable: la longueur de course du cylindre peut être ajustée au besoin, fournissant des solutions d'application plus flexibles.

4. Méthodes de montage multiples: prend en charge une variété de méthodes de montage, telles que le montage latéral, le montage de base, etc., augmentant la flexibilité de l'installation.

5. Bonne durabilité: adopter des joints et des matériaux de haute qualité pour assurer un fonctionnement stable à long terme et une durabilité du cylindre.

6. Large gamme d'applications: Convient aux lignes de production automatisées, aux équipements d'assemblage, aux machines d'emballage et à de nombreux autres champs industriels.

■ Symbole

cylindre pneumatique compact

Cylindre à air compact

Spécifications du produit

Alésage （mm)		12	16	20	25	32	40	50	63	80	100	125	140	160	180	200
Type d'acteur		Tige unique à double action / tige unique à action unique							Tige unique à double action
Moyen de travail		Air propre (filtration de 40 μm)
Pression de preuve		1,5 MPA													1.05MPA
Max. Pression de travail		1.0MPA													0,7 MPA
Min. Pression de travail	Tige unique à double action	0,07MPA		0,05 MPA
	Tige unique à action unique	0.25	0.25	0.18	0.18	0.17	0.15	0.13	﹣
Température de travail		–60 à 200°C
Lubrification		Pas requis
Plage de vitesse		50 ~ 500 mm / s													20 ~ 400 mm / s
Type de coussin		NON ou coussin de pare-chocs
Tolérance à l'AVC		+ 1,0 mm 0										+ 1,4 mm 0
