| Pression de travail: | |
|---|---|
| Température de fonctionnement: | |
| Résistance aux chocs/vibrations: | |
| Type d'actionnement: | |
| Taille du port: | |
| Type de fil: | |
Description du produit

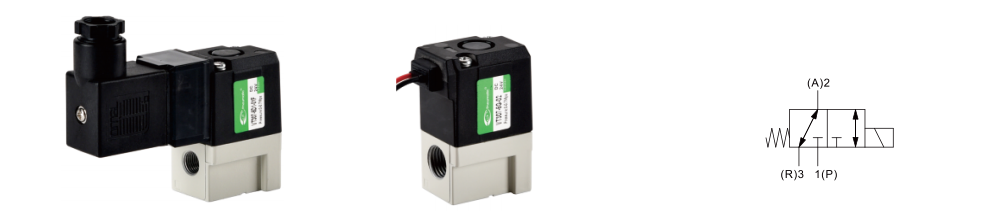

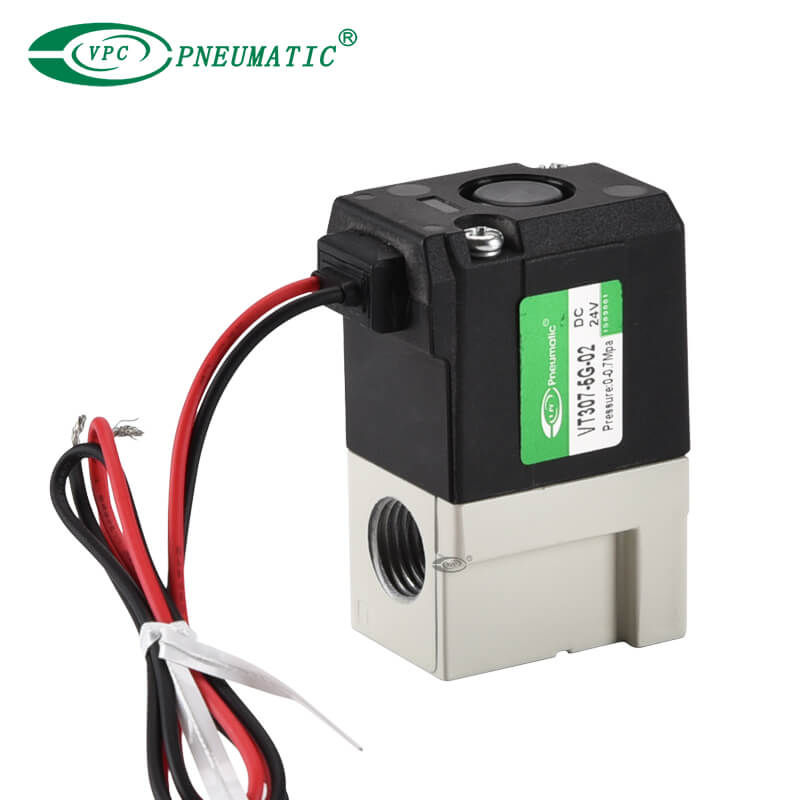

Les vannes à clapet à commande directe à 3 ports de la série VT sont compactes, tout en offrant une grande capacité de débit et une faible consommation d'énergie. La série convient à une utilisation dans les applications sous vide.

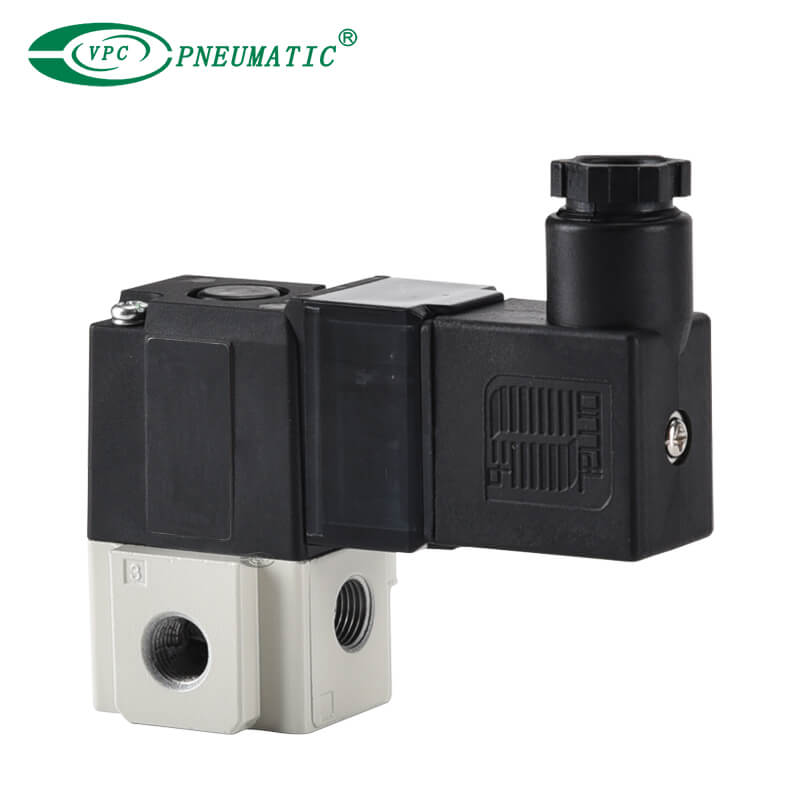

La vanne VT est une vanne unique avec 6 fonctions (type à port universel) telles que vanne NC, vanne NO, vanne de séparation, vanne de sélection, etc. La vanne de style collecteur, série VO, peut être facilement convertie de NC (normalement fermée) à NO (normalement ouverte) en retournant simplement le couvercle de l'interrupteur.
Spécification du produit

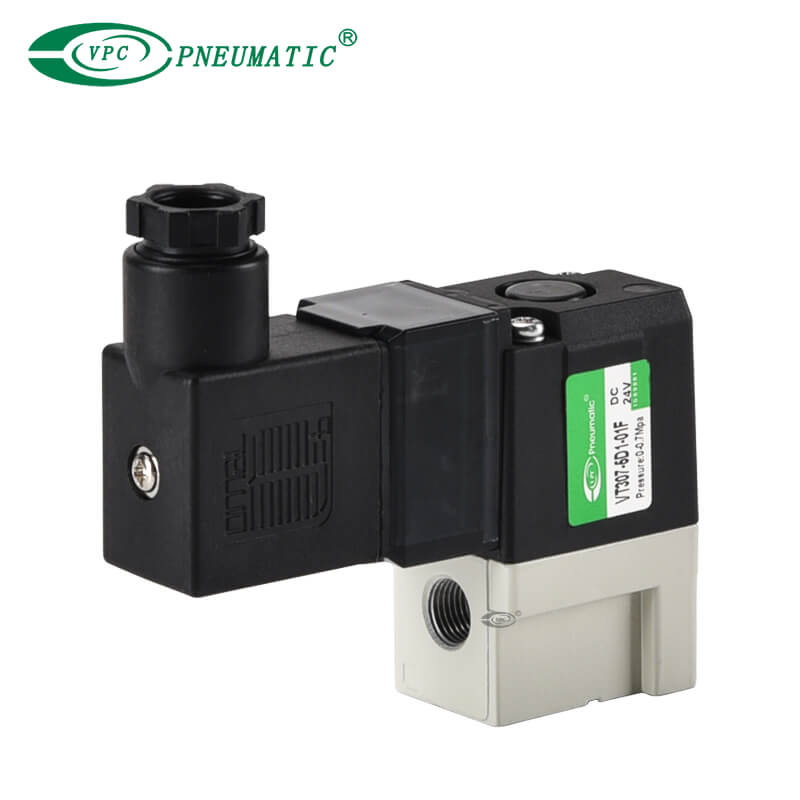

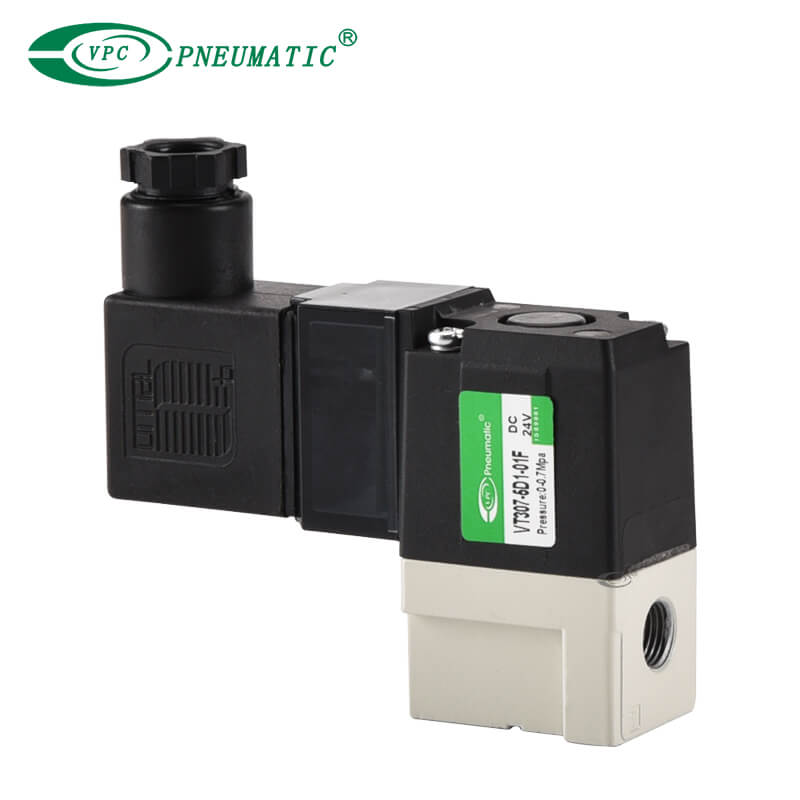

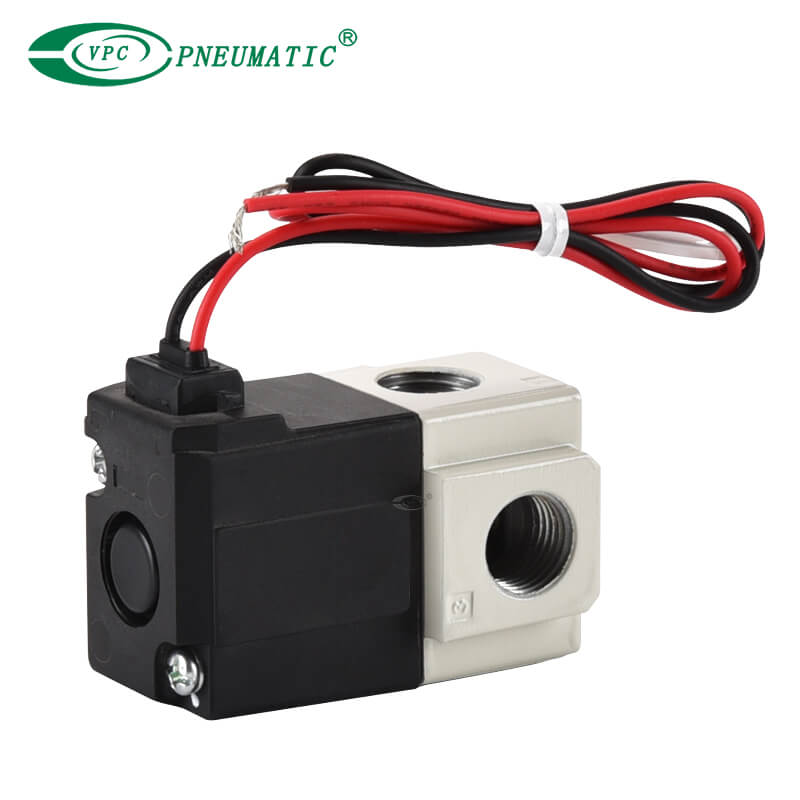

| Type d'actionnement | Solénoïde unique de type 2 à fonctionnement direct |
| Moyen de travail | Air |
| Pression de travail | 0 à 1 MPa (type haute pression), 0 à 0,7 MPa (type standard) |
| Température de travail | –10 à 50 ° C (pas de congélation) |
| Temps de réponse * 1) | 20 ms ou moins (à 0,5 MPa) |
| Max. fréquence de fonctionnement | 10 Hz |
| Lubrification | Non requis (utilisez la classe d'huile de turbine 1 LSO VG32, si lubrifiée.) |
| Recharge manuelle | Type de poussée (non-verrouillage) |
| Orientation de montage | Libre |
| Résistance à l'impact / vibration * 2) | 150/50 m / s² |
| Enceinte | Étanche à la poussière |
| Entrée électrique | Passe-câble, borne DIN | ||
| Tension nominale de la bobine | AC (50/60 Hz) | 100v, 200v, 110v *, 220v *, 240v * | |
| Dc | 24v, 12v * | ||
| Fluctuation de tension admissible | -15 à + 10% de la tension nominale | ||
| Puissance apparente *3, *4) | CA | Déroutant | 12,7 VA (50 Hz), 10,7 VA (60 Hz) |
| Dc | Holding | 7,6 VA (50 Hz), 5,4 VA (60 Hz) | |
| Consommation électrique *3, *4) | Dc | Sans voyant lumineux : 4 W, Avec voyant lumineux : 4,2 W | |
| Voyant/suppresseur de surtension (type à borne DIN uniquement) | CA | Varistance, LED | |
| Dc | Diodes, LED | ||
* Semi-standard.
* 1) Sur la base d'un test de performance dynamique, JIS B 8419: 2010. (Température de la bobine: 20 ° C, à la tension nominale, sans suppresseur de tension de surtension)
* 2) Résistance à l'impact: aucun dysfonctionnement ne s'est produit lorsqu'il est testé avec un testeur de goutte dans la direction axiale et à angle droit à la valve principale et à l'armature dans des états énergisés et dénergisés chaque fois pour chaque condition. (Valeurs à la période initiale)
Résistance aux vibrations: Aucun dysfonctionnement ne s'est produit dans un test à un sweep entre 45 et 1000 Hz. Le test a été effectué à des états à la fois énergisés et désactivés dans la direction axiale et aux angles droits à la valve et à l'armature principales. (Valeurs à la période initiale)
* 3) À la tension nominale.
*4) La valeur est différente pour le type à service continu (VT307E) et le type à économie d'énergie (VT307Y/W).
Reportez-vous aux « Options de vanne » ci-dessous. Assurez-vous que de la poussière et/ou d'autres corps étrangers ne pénètrent pas dans la vanne par l'orifice inutilisé (par exemple, l'orifice d'échappement).
| Modèle de soupape | Taille du port | Caractéristiques du débit | |||||||||||
| 1 → 2 (P → A) | 2 → 3 (A → R) | 3 → 2 (R → A) | 2 → 1 (A → P) | ||||||||||
C [dm 3/(s·bar)] | b | Cv | C [dm 3/(s·bar)] | b | Cv | C [dm 3/(s·bar)] | b | Cv | C [dm 3/(s·bar)] | b | Cv | ||
| VT307 | 1/8 | 0.71 | 0.35 | 0.18 | 0.68 | 0.27 | 0.17 | 0.65 | 0.36 | 0.17 | 0.63 | 0.35 | 0.17 |
| VT307V (type spéc. sous vide) | 1/8 | ||||||||||||
| VT307E (type à service continu) | 1/8 | 0.41 | 0.26 | 0.10 | 0.44 | 0.35 | 0.11 | 0.48 | 0.27 | 0.12 | 0.35 | 0.33 | 0.10 |
| VT307Y (type à économie d'énergie) | 1/8 | ||||||||||||
| VT307W (type à économie d'énergie, spécifications sous vide) | 1/8 | ||||||||||||
| VT307 | 1/4 | 0.71 | 0.31 | 0.19 | 0.71 | 0.25 | 0.17 | 0.68 | 0.33 | 0.17 | 0.71 | 0.26 | 0.18 |
| VT307V (type de spécification sous vide) | 1/4 | ||||||||||||
| VT307E (type à service continu) | 1/4 | 0.49 | 0.20 | 0.12 | 0.44 | 0.34 | 0.11 | 0.48 | 0.17 | 0.12 | 0.46 | 0.28 | 0.11 |
| VT307Y (type à économie d'énergie) | 1/4 | ||||||||||||
| VT307W (type à économie d'énergie, spécifications sous vide) | 1/4 | ||||||||||||
Type de service continu : VT307E
L'utilisation exclusive du VT307E est recommandée pour un service continu avec une charge de longue durée.
▲ ATTENTION
1. Ce modèle est destiné à un service continu et non à des cadences élevées. Mais même à faible fréquence de cycle, si vous alimentez la vanne plus d'une fois par jour, veuillez consulter VPC.
2. Solénoïde énergisant doit être effectué au moins une fois en 30 jours.
Les spécifications différentes de la norme sont les suivantes.
| Puissance apparente/CA | Déroutant | 7,9 VA (50 Hz), 6,2 VA (60 Hz) |
| Holding | 5,8 VA (50 Hz), 3,5 VA (60 Hz) | |
| Consommation électrique/CC | 1,8 W, Avec voyant lumineux : 2 W | |
| Temps de réponse* | 30 ms ou moins (à 0,5 MPa) | |
*Veuillez vous référer à la norme « Spécifications » à la page 2 *1.
Type d'économie d'énergie : VT307Y (VT307W)
Si une faible consommation d'énergie est requise pour le contrôle électronique, 'VT307Y(W)' (1,8 W) est recommandé. Les spécifications différentes de la norme sont les suivantes.
| Consommation électrique/CC | 1,8 W, Avec voyant lumineux : 2 W |
| Temps de réponse* | 25 ms ou moins (à 0,5 MPa) |
* Veuillez vous référer à la norme « Spécifications » à la page 2 *1.
Spécification du vide. Type : VT307V (VT307W)
Ce modèle de vide a moins de fuite d'air que le modèle standard sous basse pression. Il est recommandé pour l'application sous vide.
| Plage de pression de fonctionnement | -101,2 kPa à 0,1 MPa |
