Spécification du produit
1. Affichage 3 couleurs / 2 écrans.
2. Type d'affichage intégré, type de moniteur séparé et type de tuyauterie en PVC.
3. Réduction de l'espace de tuyauterie requise.
4. Affichage rotatif: dans le sens antihoraire de 90 °, dans le sens horaire de 225 °. L'affichage peut être tourné par incréments de 45 ° pour s'adapter aux conditions d'installation.
5. Fonctionnement facile, amélioration de la visibilité. Nouveau modèle PF3W721-14- -M. (Débit du débit de 20 à 350L / min).

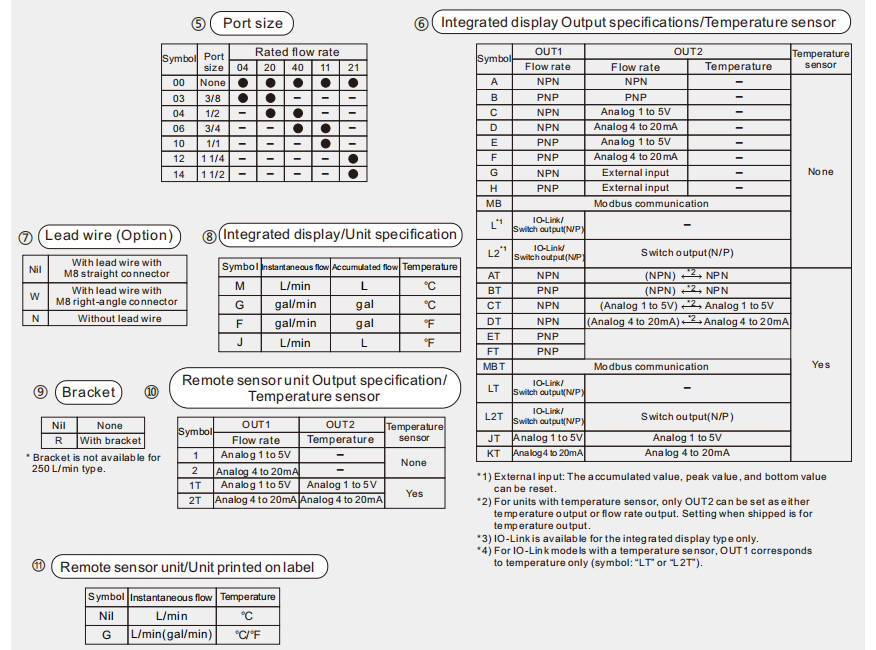

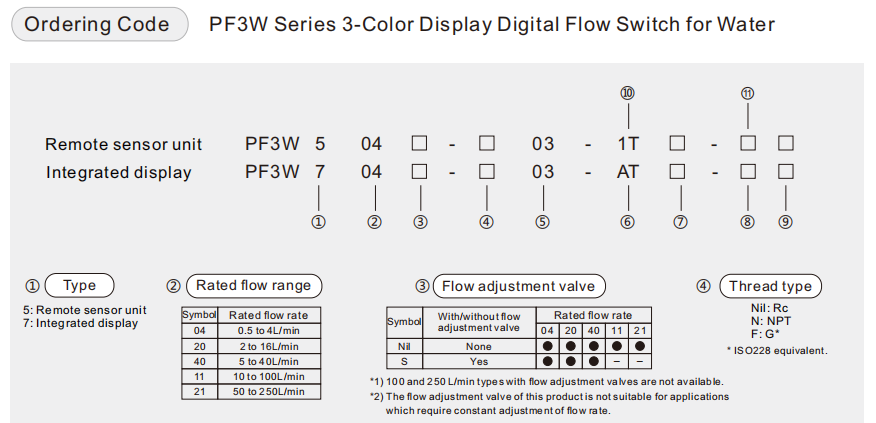

Exemple de commande
2 sorties de commutation NPN, taille du port RC3 / 8, avec capteur de température.
Modèle: NPF3W704-03-AT-M
Description du produit
| Modèle | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
| Moyen de travail | Solution aqueuse d'eau et d'éthylène glycol (avec viscosité de 3MPA · s [3 cp] ou moins) | |||||
| Type de détection | Karman Vortex | |||||
| Plage de flux nominale | 0,5 à 4L / min | 2 à 16L / min | 5 à 40L / min | 10 à 100L / min | 50 à 250L / min | |
| Afficher la plage de flux * 1) | 0,35 à 5,5 L / min | 1,7 à 22L / min | 3,5 à 55L / min | 7 à 140L / min | 20 à 350L / min | |
| Set Flow Range | 0,35 à 5,5 L / min | 1,7 à 22L / min | 3,5 à 55L / min | 7 à 140L / min | 20 à 350L / min | |
| Le plus petit incrément établi | 0,01L / min | 0,1 L / min | 1L / min | 2L / min | ||
Conversion de la pouls accumulée (Largeur d'impulsion: 50 ms) | 0,05L / Pulse | 0,1 L / Pulse | 0,5 L / Pulse | 1L / Pulse | 2L / Pulse | |
Température fluide (Pas de congélation ou de condensation) | 0 à 90 ° C | 0 à 70 ° C | ||||
| Exposition | Écoulement instantané: L / min, flux accumulé: L | |||||
| Précision | Valeur d'affichage: ± 3% FS Sortie analogique: ± 3% FS | |||||
| Répétabilité | ± 2,0% FS * 2) | |||||
| Caractéristiques de la température | ± 5,0% FS (25 ℃ référence) | |||||
| Pression de fonctionnement | 0 à 1MPA | |||||
| Pression de preuve | 1,5 MPA | |||||
| Perte de pression | 20kpa (au débit maximum) | |||||
Perte de pression (Sans soupape de réglage du débit) | 45 kPa ou moins au maximum. couler | 60 kPa ou moins au maximum. couler | ||||
| Plage de débit accumulée * 3) | 0 à 9 999 999 999L | 999 999 999L | ||||
| Par 0,1 L | Par 0,5 L | Par 1L | ||||
| Caractéristiques de pression | ± 1,5% FS (0,1 à 1,5 MPa, 0,7 MPa référence) | |||||
| Sortie du commutateur | Néant | NPN Open Collector Sortie | ||||
| Max. courant de charge | 80m | |||||
| Max. tension appliquée | DC 28V | |||||
| Chute de tension interne | NPN: 1V ou moins, PNP: 1,5 V ou moins (à un courant de charge de 80 mA) | |||||
| Temps de réponse * 2,4) | 0,5 s / 1s / 2s | |||||
| Protection des sorties | Protection de court-circuit | |||||
Débit mode de sortie | Sélectionnez parmi l'hystérésis, comparateur de fenêtres, sortie accumulée, ou modes de sortie d'impulsion accumulés | |||||
Mode de sortie de température | Sélectionnez dans le mode Hystérésis ou le mode comparateur de fenêtres | |||||
| Sortie analogique | Temps de réponse * 5） | 0,5s / 1s / 2s (lié à la sortie du commutateur) | ||||
| Sortie de tension | Tension de sortie : 1 à 5 V Impédance de sortie: 1 kΩ | |||||
| Sortie actuelle | Courant de sortie: 4 à 20 mA max. Impédance de charge: 300 Ω pour DC 12V, 600 Ω pour DC 24V | |||||
| Hystérèse | Variable | |||||
| Entrée externe | Entrée sans tension: 0,4 V ou moins (anche ou à l'état solide), entrée pendant 30 ms ou plus | |||||
| Méthode d'affichage | Affichage à 2 écrans (écran principal: 4 chiffres, 7 segments, 2 couleurs, Sous-écran rouge / vert: 6 chiffres, 11 segments, blanc) | |||||
| Voyant | Sortie 1, sortie 2: orange | |||||
| Tension d'alimentation | DC12 à 24 V ± 10% | |||||
| Consommation actuelle | 50 mA ou moins | |||||
| Environnement | Enceinte | IP65 | ||||
| Température de travail | 0 à 50 ℃ (sans congélation et condensation) | |||||
| Humidité de travail | Fonctionnement, stockage: 35 à 85% HR (pas de condensation) | |||||
| Tension résiste * 6) | AC 1000V pendant 1 minute entre les terminaux et le logement | |||||
| Résistance à l'isolation | 50 MΩ ou plus (DC 500V mesuré via megohmmètre) entre les bornes et le boîtier | |||||
| Normes et réglementations | CE, Rohs | |||||
| Pièces mouillées Matériau | PPS, FKM, SCS13, SUS304 | |||||
| Non-graisse | ||||||
| Taille du port de tuyauterie * 7） | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
* 1) Lorsque le débit réel est inférieur à la plage d'écoulement de l'affichage minimum, l'affichage affichera '0,00 ', '0,0 ' ou '0 '.
* 2) Si 0,5 s est sélectionné pour le temps de réponse de la sortie du commutateur, la répétabilité sera de ± 3% FS
* 3) effacé lorsque l'alimentation est éteinte. La fonction de maintien peut être sélectionnée. (Des intervalles de 2 ou 5 minutes peuvent être sélectionnés.) Si l'intervalle de 5 minutes est sélectionné, la durée de vie de l'élément mémoire (pièces électroniques) est limitée à 1 million de fois. (S'il est alimenté pendant 24 heures, la durée de vie est calculée comme 5 minutes × 1 million = 5 millions de minutes = environ 9,5 ans.) Par conséquent, si vous utilisez la fonction de maintien, calculez la durée de vie mémoire pour vos conditions de fonctionnement et utilisez dans cette vie.
* 4) Le temps de réponse lorsque la valeur définie est de 90% par rapport à l'entrée d'étape (le temps de réponse est de 7 s lorsqu'il est sorti par le capteur de température.)
* 5) Le temps de réponse jusqu'à ce que la valeur définie atteigne 90% par rapport à l'entrée de pas (le temps de réponse est de 7 s lorsqu'il est de la sortie analogique par le capteur de température.)
* 6) Lorsque le capteur de température est utilisé, il sera AC 250V.
* 7) Lorsque le diamètre de tuyauterie ou le passage de la tuyauterie est restreint, les spécifications peuvent ne pas être satisfaites.
* 8) Les produits avec de minuscules rayures, des marques ou des variations de couleur ou de luminosité qui n'ont pas affecté les performances du produit sont vérifiées comme des produits conformes.
Lorsque seules les pièces facultatives sont requises, commandez avec les numéros de pièce indiqués ci-dessous.
| Description | Partie no. | Qté. | Note | |
| Support* | ZS-40-K | 1 | Pour PF3W704 / 720 | Avec 4 vis de taraudage (3 × 8) |
| ZS-40-L | 1 | Pour PF3W740 | Avec 4 vis de taraudage (3 × 8) | |
| ZS-40-M | 1 | Pour PF3W711 | Avec 4 vis de taraudage (4 × 10) | |
| Fil de plomb avec connecteur M8 | ZS-40-A | Longueur du fil de plomb: 3m | ||
* Pour les unités avec une vanne de réglage FLLOW, 2 supports sont nécessaires.
(PF3W704 / 720/740)
| Symbole | A | B | C |
| Sortie de tension | 1V | 1,5 V | 5V |
| Sortie actuelle | 4MA | 6MA | 20 mA |
(PF3W711)
| Symbole | A | B | C |
| Sortie de tension | 1V | 1.4 V | 5V |
| Sortie actuelle | 4MA | 5,6 mA | 20 mA |
(PF3W721)
| Symbole | A | B | C |
| Sortie de tension | 1v | 1,8 V | 5V |
| Sortie actuelle | 4MA | 7,2 mA | 20 mA |
| Modèle | Flux nominal [L / min] | |
| Mini. | Max. | |
| PF3W704 | 0.5 | 4 |
| PF3W720 | 2 | 16 |
| PF3W740 | 5 | 40 |
| PF3W711 | 10 | 100 |
| PF3W721 | 30 | 250 |

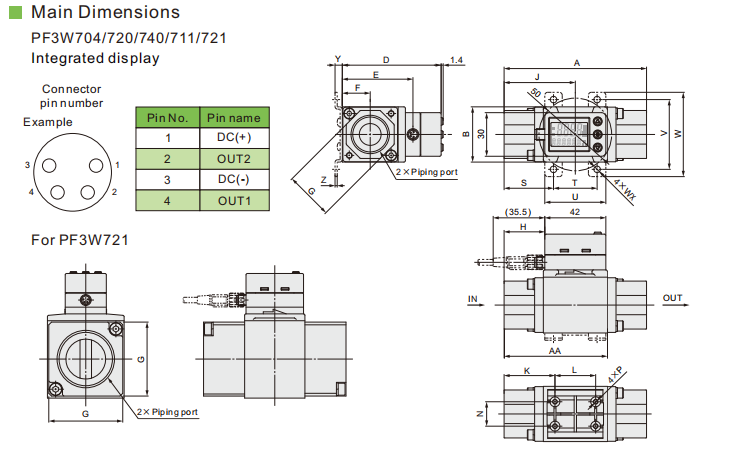

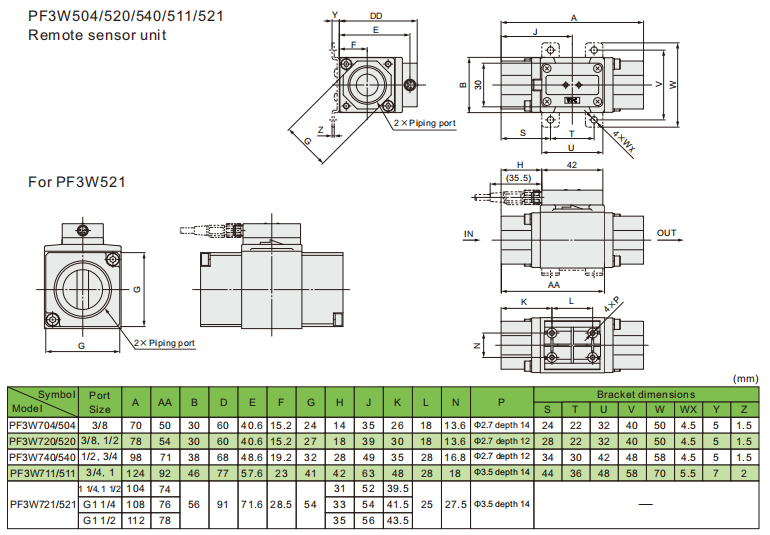

Dimensions principales
