Les séries GAB sont des électrovannes à action directe très durables qui peuvent être utilisées à partir de l'air sec au point de rosée atmosphérique de -60 ° C aux gaz inertes tels que l'azote gazeux.

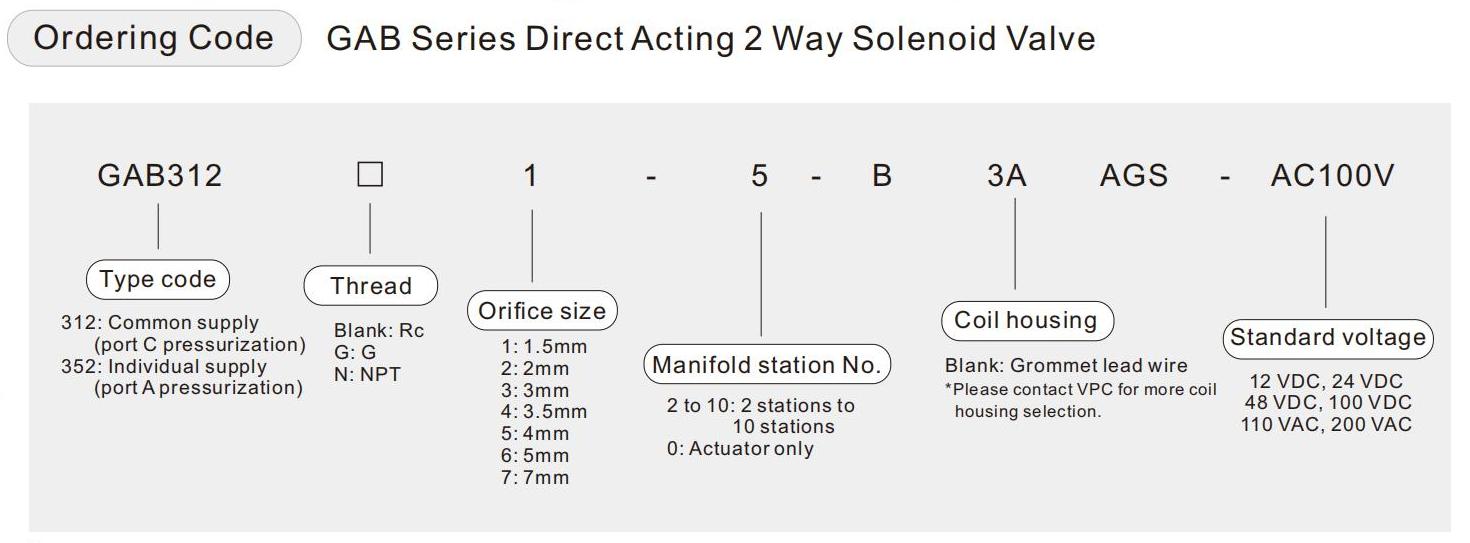

  • GAB312

  • VPC Pneumatic

  • 8412909000

Type de soupape:
Sens de montage:
Matériel:
Garantie de qualité:
État de disponibilité:

Description du produit

Caractéristique du produit

1. Le matériau du corps (alliage de cuivre, acier inoxydable) et le matériau d'étanchéité (caoutchouc nitrile, caoutchouc fluoro, EPDM) peuvent être sélectionnés.

2. Avec la rectification de la bobine et les contre-mesures pour l'usure de la section coulissante, il est très durable même avec de l'air sec et du gaz inerte.

3. Compatible avec diverses applications à travers une grande variété de combinaisons d'options de taille d'orifice et de bobine.

4. Port 2 (NC, NO), 3 ports, collecteur: sélectionnez le composant idéal en fonction du circuit utilisé.

5. Le matériau du corps (alliage de cuivre, acier inoxydable) et le matériau d'étanchéité (caoutchouc nitrile, caoutchouc fluoro, EPDM) peuvent être sélectionnés.

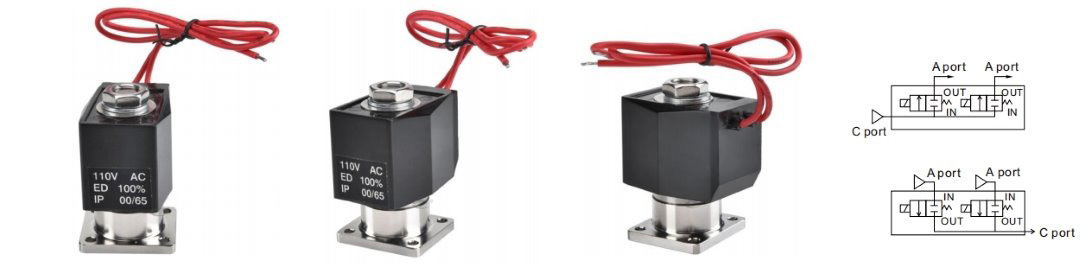

Symbole

Saloudoïde à 2 voies à haute pression Solenoïde 12V

* Les commandes pour seule la plaque de masquage et la sous-plaque sont également disponibles. Contactez VPC pour plus de détails.

* Pour 11 ou plus de station du collecteur n °, contactez VPC.

Spécifications du produit

Spécifications communes

1 MPa ≈ 145,0 psi, 1 MPa = 10 bar
TaperSpécifications standardSpécifications facultatives
Médim de travail

Air / vide bas

/ Eau / kérosène / huile

Eau chaudeVapeur
Type de contrôleClose normale
Différentiel de pression de travail  0 à 5MPA
Max. pression de travail

5MPA

1MPA

Pression de preuve

10MPA
Température du fluide (pas de congélation)-10 ° C  à 60 ° C-10 ° C à 90 ° C  -10 ° C à 184  ° C
Température de travail-20 ° C à 60 ° C-20 ° C à 100 ° C
Classe thermiqueClasse 130 (b)Classe 180 (h)
AtmosphèrePlacer sans gaz corrosif et gaz explosif
Structure de soupapeStructure de Poppet à action directe

Fuite de siège de soupape

0,2 cm 3/ min (ANR) ou moins (air)300 cm 3/ min (ANR) ou moins (air)
MontageLibre
Corps / jointCaoutchouc en acier inoxydable / nitrileAcier inoxydable / caoutchouc EPMAcier inoxydable / PTFE

* Reportez-vous à Max. Différentiel de pression de travail dans les spécifications individuelles.

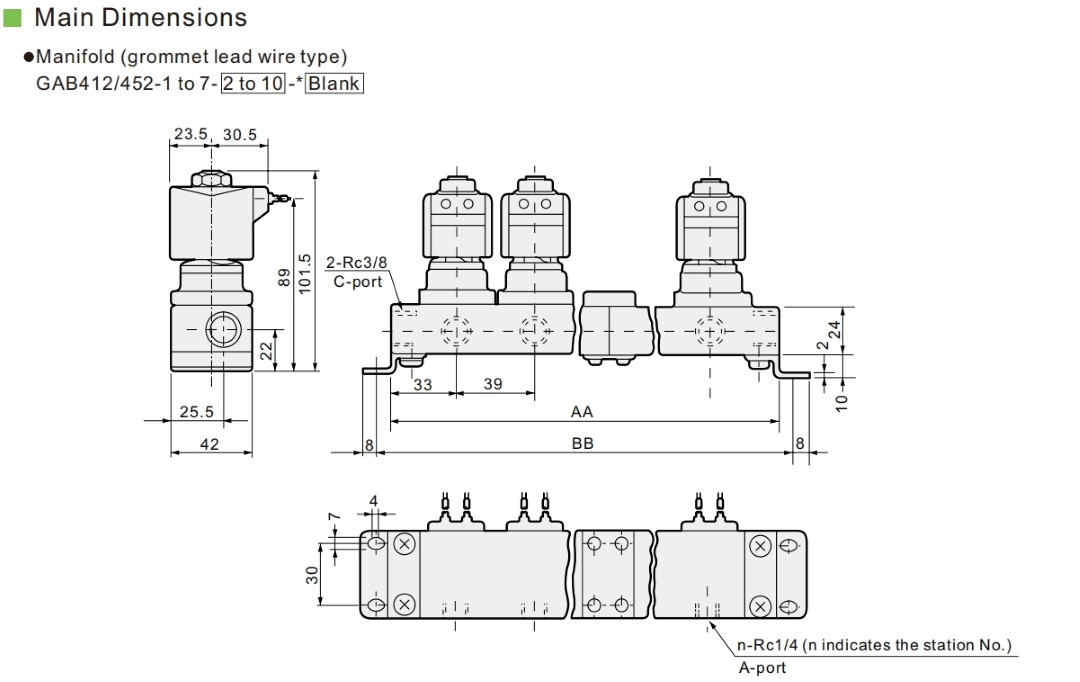

Dimensions principales

fabricants d'électrovanne

N ° de station AA BB Configuration du collecteur N ° de station AA BB Configuration du collecteur
2 106
122 2 stations x 1 7 329 345 5 stations   + 2  stations
3 145 161 3 stations x 1 8 368 384 5 stations + 3 stations
4 212 228 2 stations x 2 9 435 451 3 stations x 3
5 223 239 5 stations x 1 10 446 462 5 stations x 2
6 290 306 3 stations x 2 Contactez VPC pour 11  stations ou plus

* 1: La configuration du collecteur combine des unités à 2 stations, 3 stations et 5 stations.

* 2: Les dimensions sont les mêmes pour les tailles de port des threads G et NPT.


Valbes de salennoïde à opération directe


FAQ du produit

Q1.  Qu'est-ce qu'une valve solénoïde en 2 voies en 2 Ways?

Les types d'électrovanne les plus courants sont des vannes à deux voies et à 3 voies qui peuvent être N / O (normalement ouvertes) ou N / C (normalement fermées). Par exemple, une valve 2/2 a deux ports (IN / Out) et deux états (ouvert / fermé). La soupape de position à 3 voies 2 a trois ports et deux états.Pelove plusieurs configurations différentes de chemins de flux tout en ne connectant que deux ports à n'importe quel emplacement unique.


Q2. Quel matériau est utilisé pour l'électrovanne?

Les soupapes de solénoïde sont souvent disponibles avec divers matériaux de logement. Les matériaux typiques sont le nylon (polyamide - PA), le PVC (polyvinylchlorure), le laiton, le laiton plaqué en nickel et l'acier inoxydable (304 et 316). Le choix du matériau dépend fortement des propriétés chimiques et de la température du milieu.


Q3. Qu'est-ce que l'électrovanne à action directe?

Les solénoïdes à action directe , également connus sous le nom d'électrovanne à note nul, sont des vannes électro-mécaniques qui sont utilisées pour contrôler l'écoulement des liquides ou des gaz.


Q4. Quelle est la différence entre le jeu direct et l'électrovanne opéré du pilote?

La principale différence entre le jeu direct et les solénoïdes pilotes est que les soupapes d'électricité à action directe ont une connexion directe avec l'armature d'ouverture et de fermeture, tandis que les vannes pilotées utilisent l'utilisation du fluide de processus pour aider à piloter le fonctionnement de la valve.


Q5. Pourquoi les soupapes de solénoïde échouent-elles?

La défaillance de la bobine de solénoïde peut être causée par un certain nombre de facteurs. L'application d'une tension incorrecte à la bobine le fera échouer et peut entraîner la fuite de la bobine. Des surtensions électriques ou des pointes peuvent également endommager la bobine. Les bobines brûlées ne peuvent pas être réparées et devront être remplacées.


Pour en savoir plus sur l'électrovanne , veuillez contacter VPC!
