Description du produit
■ Caractéristique du produit
1. Les composants principaux et auxiliaires des raccords de tubes pneumatiques sont en laiton.
2. Ces raccords offrent une excellente résistance aux flammes, une résistance à la chaleur et une protection des éclaboussures.
3. Lors de la connexion ou de la déconnexion des tubes, appuyez simplement sur le manchon de libération pour insérer ou retirer facilement le tube sans endommager.
4. Pour les raccords droits, TEE et transversaux, une fois installés, le corps d'adaptation peut être tourné pour régler facilement la direction du tube.
■ Taille du tube
| Tube (métrique) | Tube (pouce) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Tube à l'extérieur | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5 / 32 | Ф3 / 16 | Ф1 / 14 | Ф5 / 16 | Ф3 / 8 | Ф1 / 2 |
■ Fil
| Filetage (métrique) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Fil | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1.0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| Fil à 55 ° (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Fil | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 |
| Thread (uf) | Filetage américain 60° | |||||
| Code | U10 | 01 | 02 | 03 | 04 | 06 |
| Fil | 10-32Unf | Npt1 / 8 | Npt1 / 4 | Npt3 / 8 | Npt1 / 2 | Npt3 / 4 |
Spécifications du produit
■ Spécification
| Fluide de service | Air, eau |
| Pression de travail | 0 à 1,0 MPa |
| Pression de vide | -100 kpa |
| Température de travail | 0 à 60 ℃ |
| Tube applicable | Nylon, PU, PE et autre tuyau |

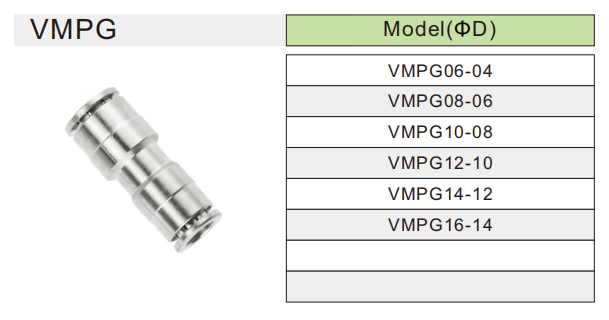

■ Dimensions principales
