| Tube applicable: | |
|---|---|
| Fil de discussion: | |
| Matériel: | |

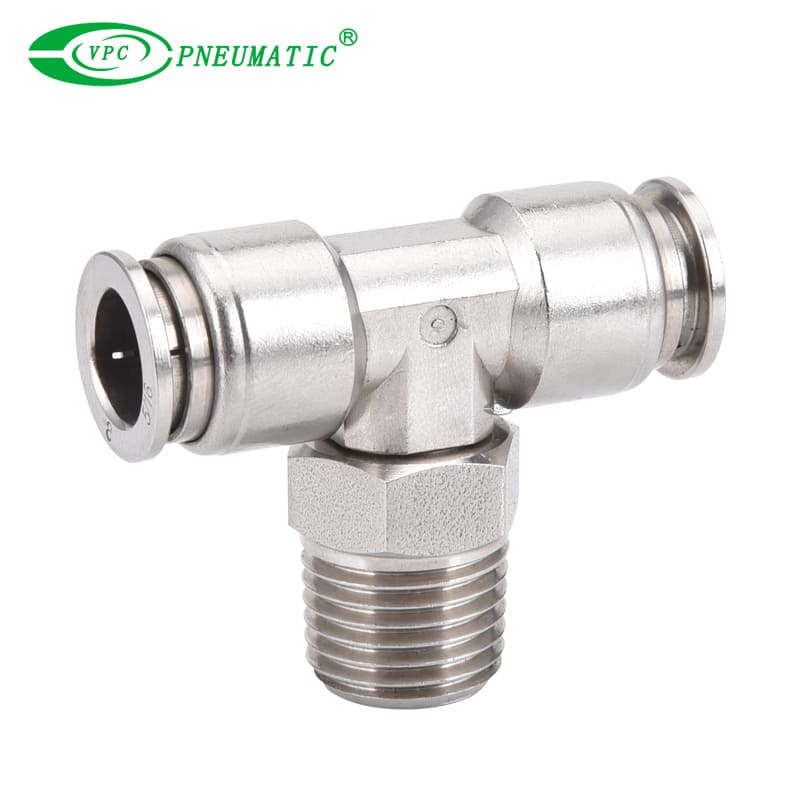

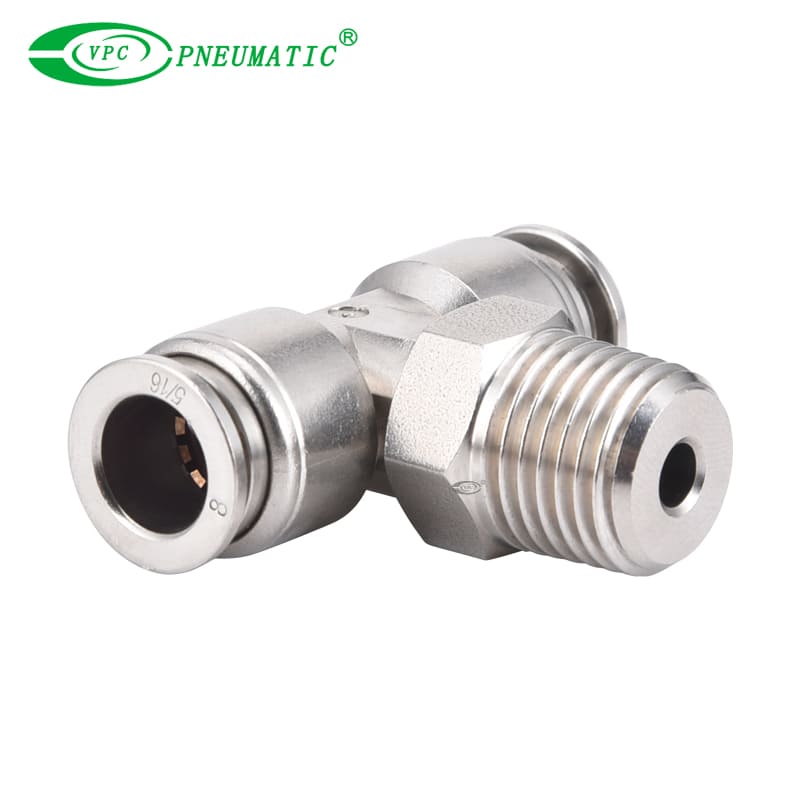

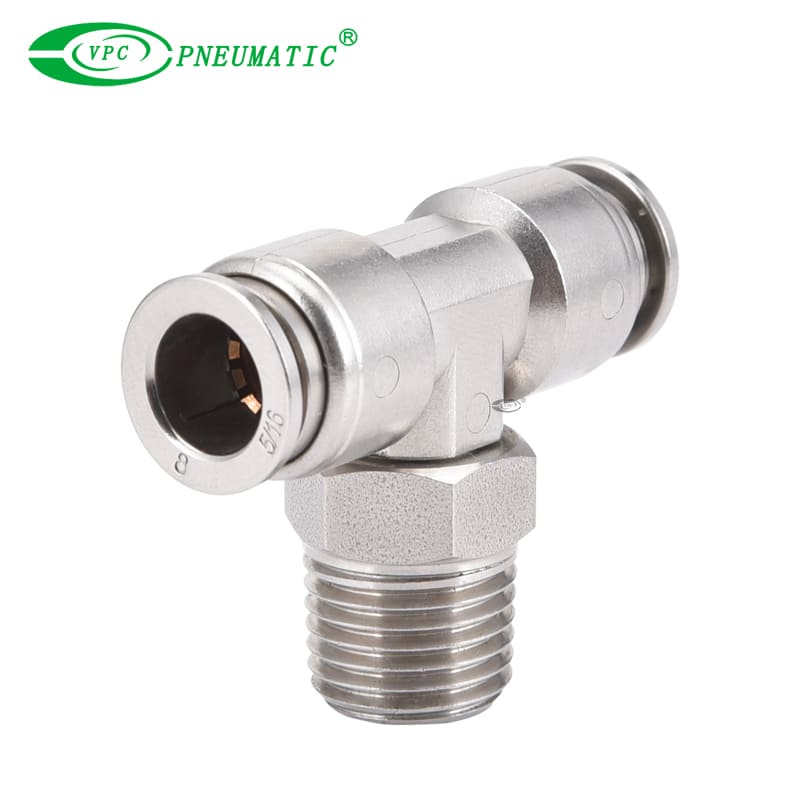

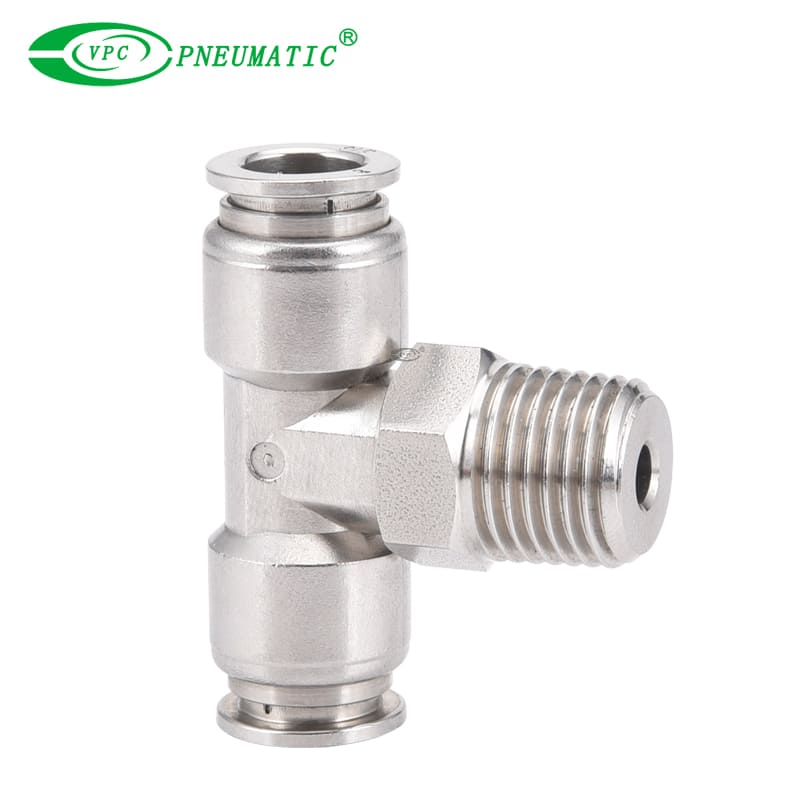

Description du produit
1. Haute résistance à la corrosion : construit en acier inoxydable 316L avec du molybdène, il résiste efficacement à la corrosion chlorée et acide.
2. Construction robuste : la construction métallique à haute résistance résiste à des pressions et des températures de fonctionnement plus élevées.
3. Conception étanche : les filetages et les joints de précision assurent une excellente étanchéité à l'air au niveau des joints.
4. Traitement de surface sanitaire : Surfaces intérieures et extérieures lisses et sans bavures, adaptées aux environnements de qualité alimentaire et aux salles blanches.
5. Diverses options de connexion : des raccords à connexion rapide, filetés et à compression sont disponibles pour répondre aux diverses exigences du système.
6. Alternative aux raccords en laiton/nickel : offrant une durée de vie plus longue dans les applications nécessitant une plus grande résistance à la corrosion et à la rouille.

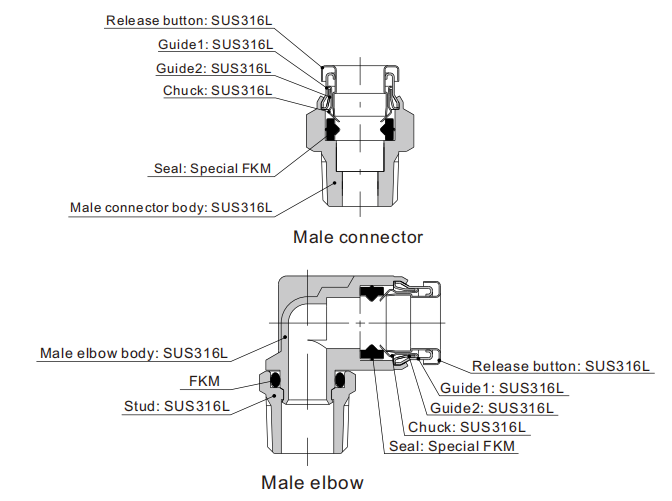

■ Structure interne
■ Taille du tube

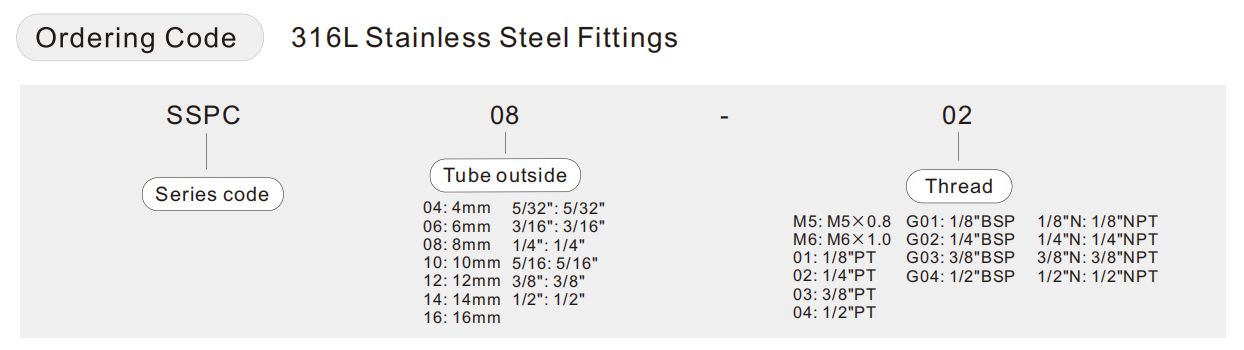

| Tube (métrique) | Tube (pouce) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Tube à l'extérieur | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5 / 32 | Ф3 / 16 | Ф1 / 14 | Ф5 / 16 | Ф3 / 8 | Ф1 / 2 |
■ Fil
| Thread (métrique) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Fil | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1.0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| Fil à 55 ° (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Fil | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 |
| Fil à 55 ° (G) | |||||
| Code | G01 | G02 | G03 | G04 | G06 |
| Fil | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| Thread (uf) | Thread américain 60 ° | |||||
| Code | U10 | 01 | 02 | 03 | 04 | 06 |
| Fil | 10-32Unf | Npt1 / 8 | Npt1 / 4 | Npt3 / 8 | Npt1 / 2 | Npt3 / 4 |
Spécifications du produit
| Moyen de travail | Air, N 2, eau, vapeur |
| Pression de travail | 0 à 1,5 MPa |
| Pression de preuve | 2,0 MPa |
| Température de travail | -20 à 140 ° C (pas de congélation) |
| Tube applicable | Nylon, PU, FEP, PFA |

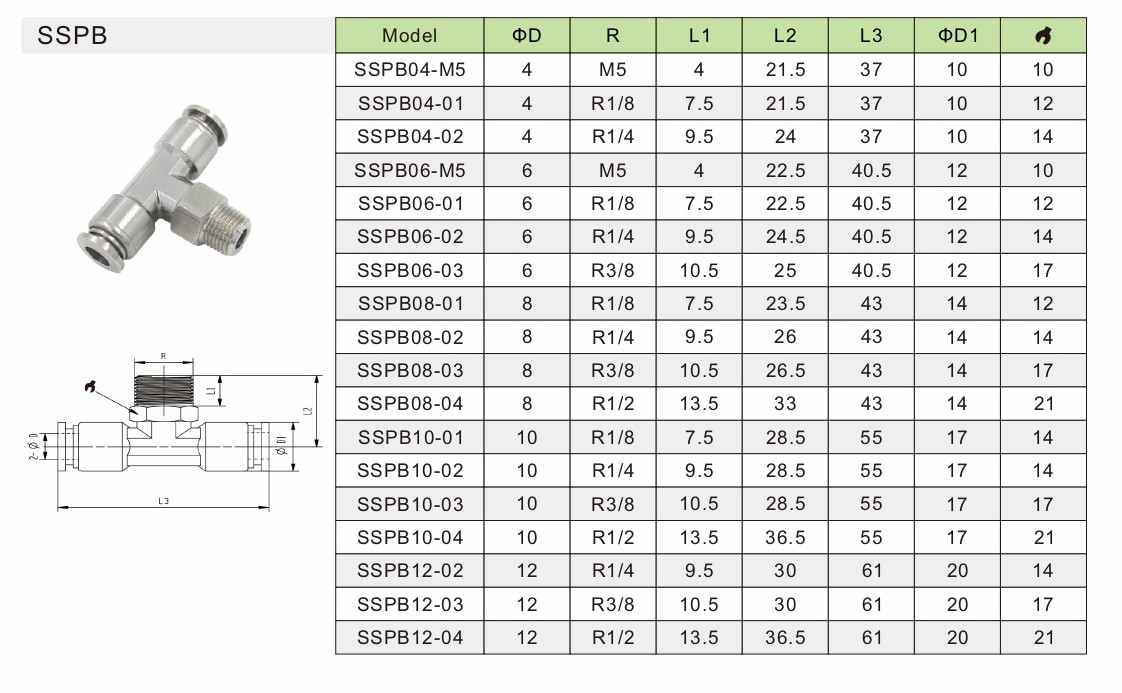

Dimensions principales
