Raccord en T de type Y enfichable en plastique VPWJ Raccord en T de type Y enfichable en plastique VPWJ

loading

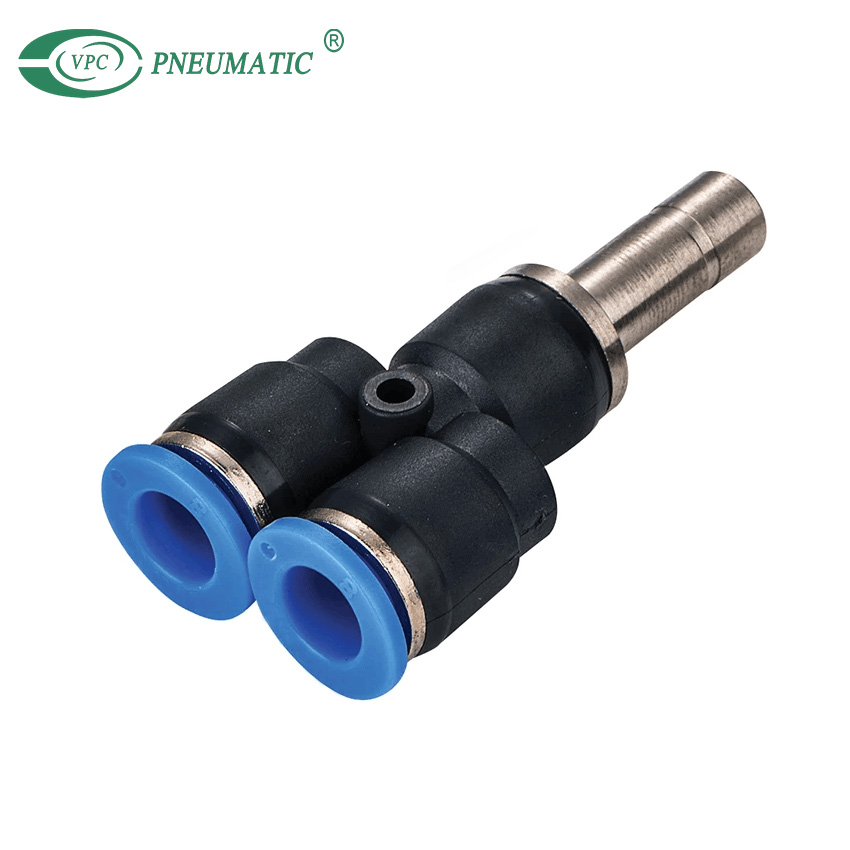

Raccord en T de type Y enfichable en plastique VPWJ

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  1. Tube facile à connecter / déconnecter par une seule touche.
  2. Le manchon elliptique permet d'appliquer et de retirer facilement la baignoire dans l'espace confiné.

  • VPWJ08-06

  • VPC Pneumatic

  • 39174000

Tube applicable:
Nylon
Polyuréthane
Couleur du corps:
Noir, bleu, blanc
État de disponibilité:
enquête Ajouter au panier

Description du produit

Code d'ordre VPC

■Taille de tube

Tube (métrique) Tube (pouce)
Code 4 6 8 10 12 14 16 5/32 3/16 1/14 5/16 3/8 1/2
Tube à l'extérieur

Ф4

 Ф6 Ф8 Ф10 Ф12 Ф14 Ф16 Ф5 / 32 Ф3 / 16 Ф1 / 14 Ф5 / 16 Ф3 / 8 Ф1 / 2

■Fil de discussion

Fil de discussion  (Métrique)
Code M5 M6 M8 M10 M12 M14 M16
 M20
Fil de discussion M5 × 0,8 M6 × 1.0 M8 × 1.0 M10 × 1.0 M12 × 1,25 M14 × 1,5 M16 × 1,5 M20 × 1,5

Fil à 55 ° (R)
Code 01 02 03 04 06
Fil de discussion R1 / 8 R1 / 4 R3 / 8 R1 / 2 R3 / 4
Fil à 55 ° (G)
Code G01 G02 G03 G04 G06
Fil de discussion G1 / 8 G1 / 4 G3 / 8 G1 / 2 G3 / 4
Thread (unf) NOUS  Thread 60 °
Code U10 01 02 03 04 06
Fil de discussion 10-32Unf Npt1 / 8 Npt1 / 4 Npt3 / 8 Npt1 / 2 Npt3 / 4


Spécifications du produit

Modèle (фd)
Tube (métrique)Tube (pouce)
VPWJ06-04VPWJ1 / 4-5 / 32
VPWJ08-06Vpwj5 / 16-1 / 4
VPWJ10-06VPWJ3 / 8-5 / 16
VPWJ10-08VPWJ1 / 2-3 / 8
VPWJ12-10
