| Tube applicable: | |
|---|---|
| Fil de discussion: | |
| Couleur du corps: | |

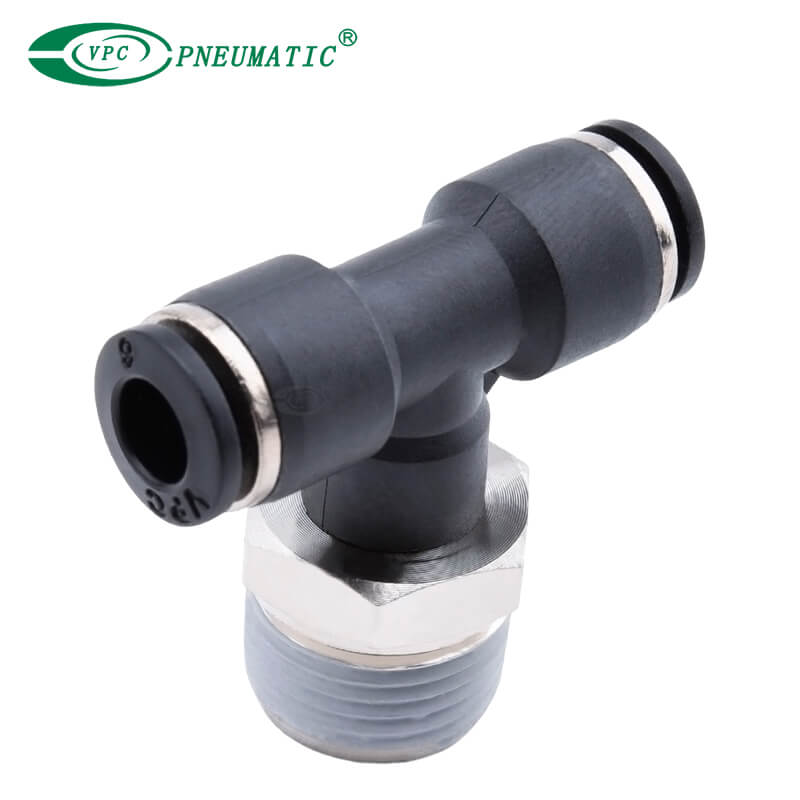

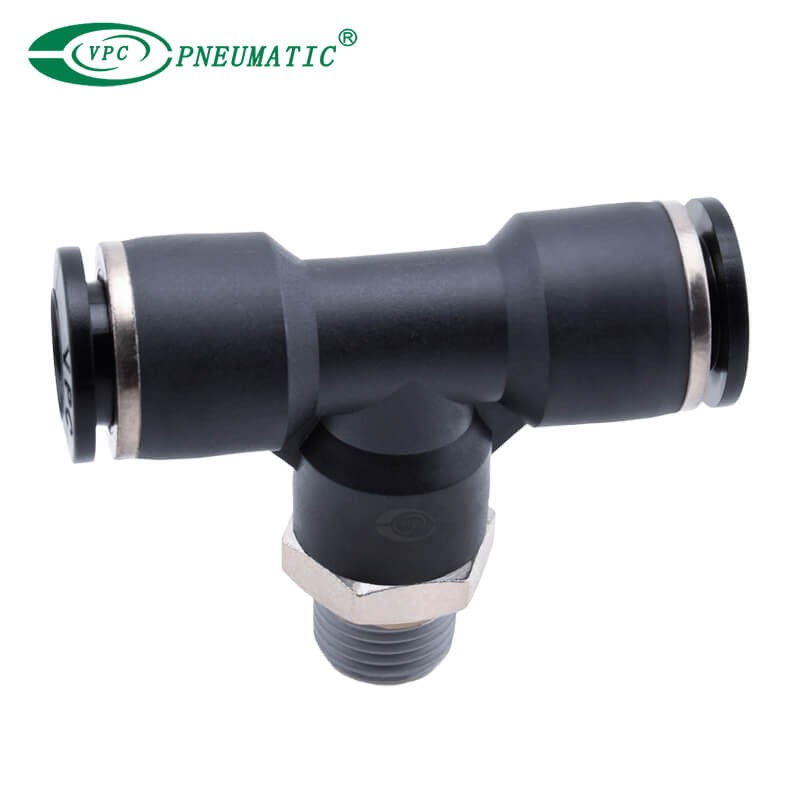

Description du produit
■ Taille du tube
| Tube (métrique) | Tube (pouces) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Tube à l'extérieur | F4 | F6 | F8 | Ф10 | F12 | F14 | F16 | Ф5/32 | Ф3/16 | 1/14 F | Ф5/16 | Ф3/8 | F1/2 |
■ Fil
| Fil (Métrique) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Fil | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14×1,5 | M16 × 1,5 | M20 × 1,5 |
| Filetage 55° (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Fil | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Fil de discussion (UNF) | NOUS Filetage 60° | |||||
| Code | U10 | 01N | 02N | 03N | 04N | 06N |
| Fil | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Spécifications du produit

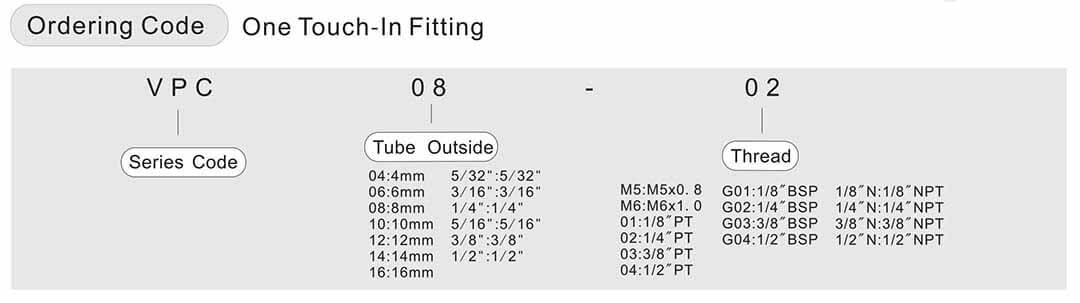

| Support de travail | Air, Vide |
| Plage de pression de service | 0 à 0,8 MPa |
| Max.Pression | 1,2 MPa |
| Température de fonctionnement | 0 à 60℃ |
| Tube applicable | Nylon, PU |
| Modèle (ФD-T) | |||||||
| Tube (métrique) - Filetage (R) | Tube (pouces) - Filetage (R) | Tube (pouces) - Filetage (NPT) | |||||
| VPB04-M5 | VPB06-04 | VPB12-02 | VPB1/4-01 | VPB3/8-04 | VPB5/32-1/8'N | VPB1/4-1/4'N | VPB1/2-1/4'N |
| VPB04-M6 | VPB08-01 | VPB12-03 | VPB1/4-02 | VPB1/2-02 | VPB5/32-1/4'N | VPB1/4-3/8'N | VPB1/2-3/8'N |
| VPB04-01 | VPB08-02 | VPB12-04 | VPB1/4-03 | VPB1/2-03 | VPB3/16-1/8'N | VPB5/16-1/8'N | VPB1/2-1/2'N |
| VPB04-02 | VPB08-03 | VPB14-03 | VPB5/16-01 | VPB1/2-04 | VPB3/16-1/4'N | VPB5/16-1/4'N | |
| VPB06-M5 | VPB08-04 | VPB14-04 | VPB5/16-02 | VPB3/16-3/8'N | VPB5/16-3/8'N | ||
| VPB06-M6 | VPB10-01 | VPB16-03 | VPB5/16-03 | VPB1/4-1/8'N | VPB3/8-1/8'N | ||
| VPB06-01 | VPB10-02 | VPB16-04 | VPB3/8-01 | VPB3/8-1/4'N | |||
| VPB06-02 | VPB10-03 | VPB3/8-02 | VPB3/8-3/8'N | ||||
| VPB06-03 | VPB10-04 | VPB3/8-03 | VPB3/8-1/2'N | ||||
