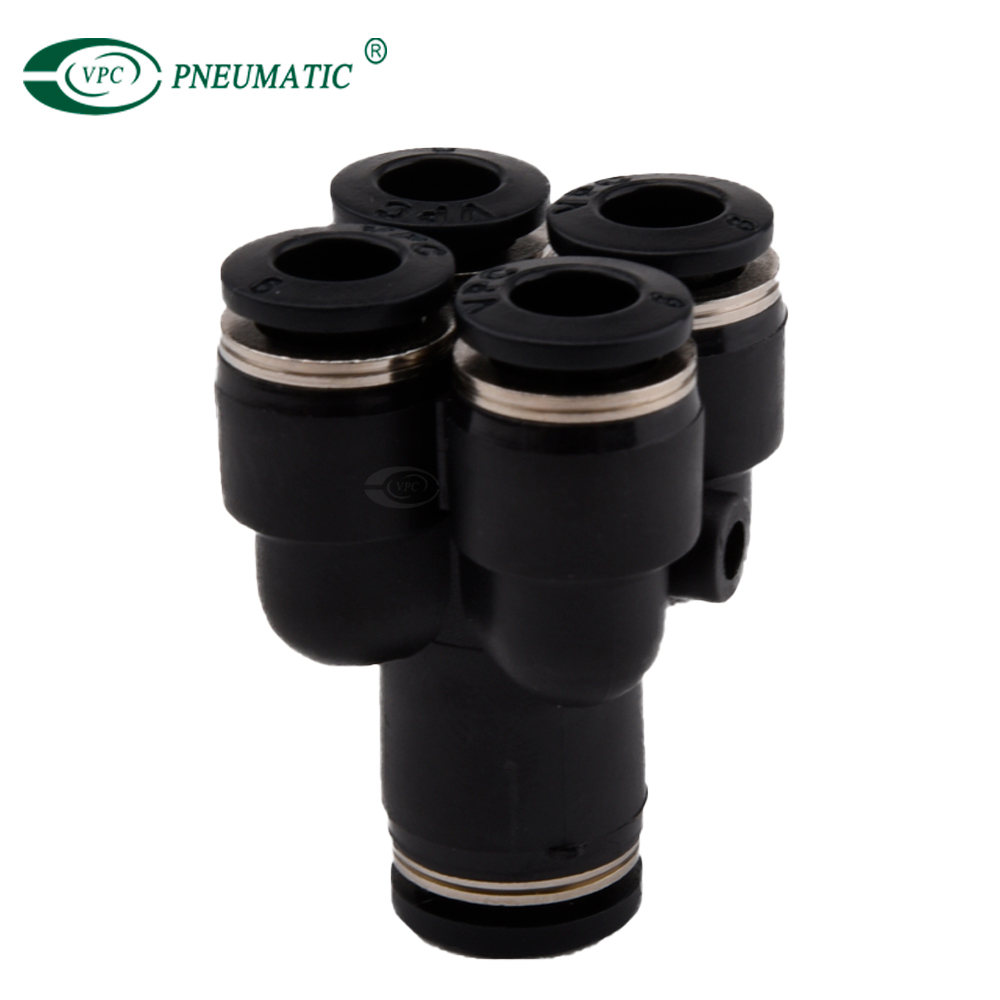

HQ2UD 06-08
VPC Pneumatic
39174000
Tube applicable: | |
---|---|
Couleur du corps: | |
État de disponibilité: | |
Description du produit
Spécifications du produit

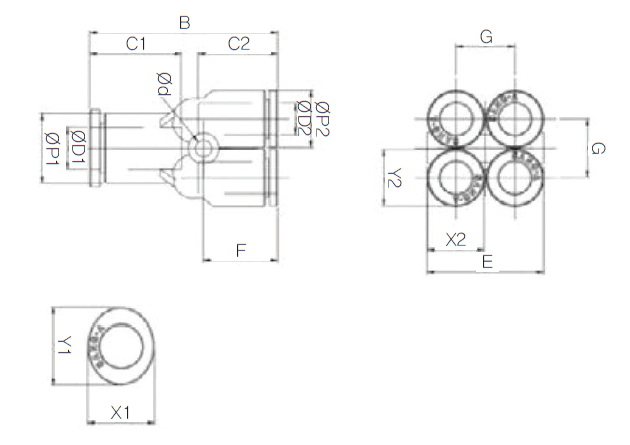

Modèle | Ød1 | Ød2 | Øp1 | Øp2 | B | C1 | C2 | E | F | G | Ød | X1 | Y1 | X2 | Y2 | Orifice (Ømm) |
HQ2UD 04-06 | 6 | 4 | 11.2 | 9 | 32.5 | 15.5 | 14.5 | 18.2 | 13.1 | 9.2 | 3.2 | 11 | 13 | 8.6 | 8.6 | 2.3 |
HQ2UD 06-08 | 8 | 6 | 13.2 | 11.2 | 36.6 | 17.8 | 15.5 | 22.6 | 14.5 | 11.5 | 3.2 | 13 | 15 | 11 | 11 | 3.7 |
Téléchargement PDF
