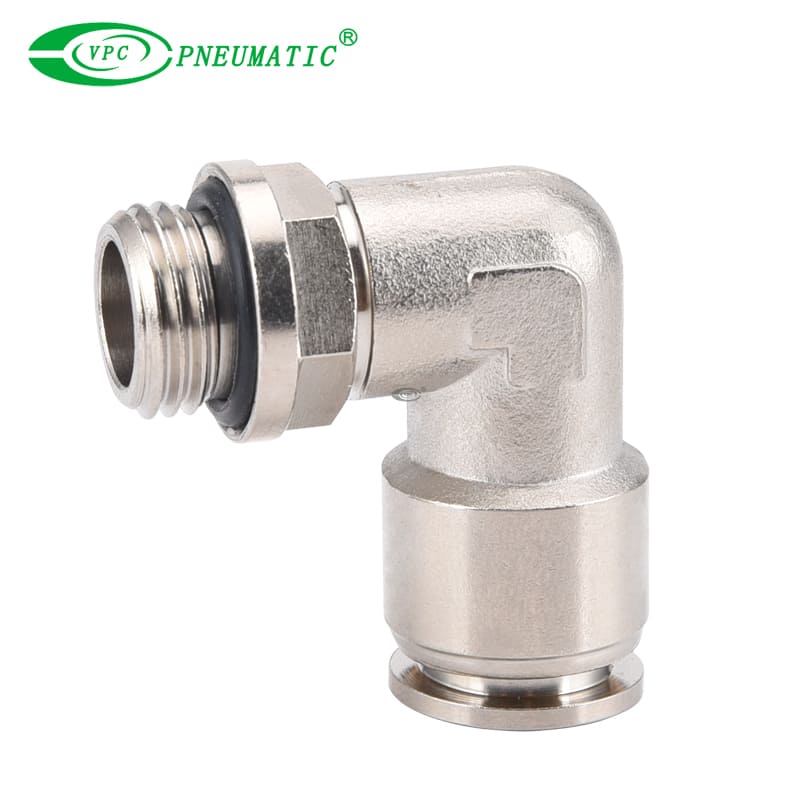

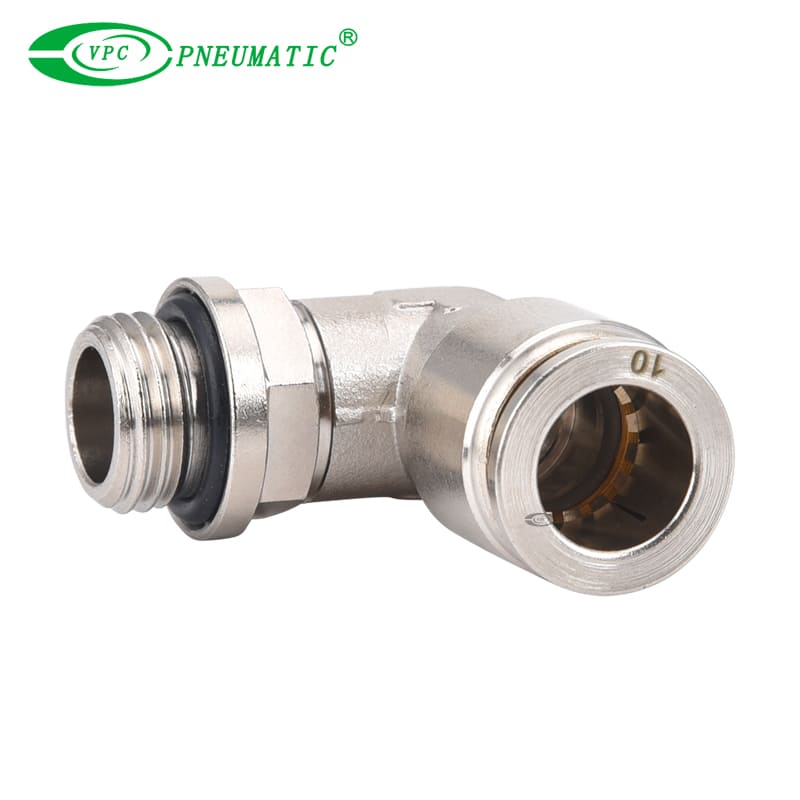

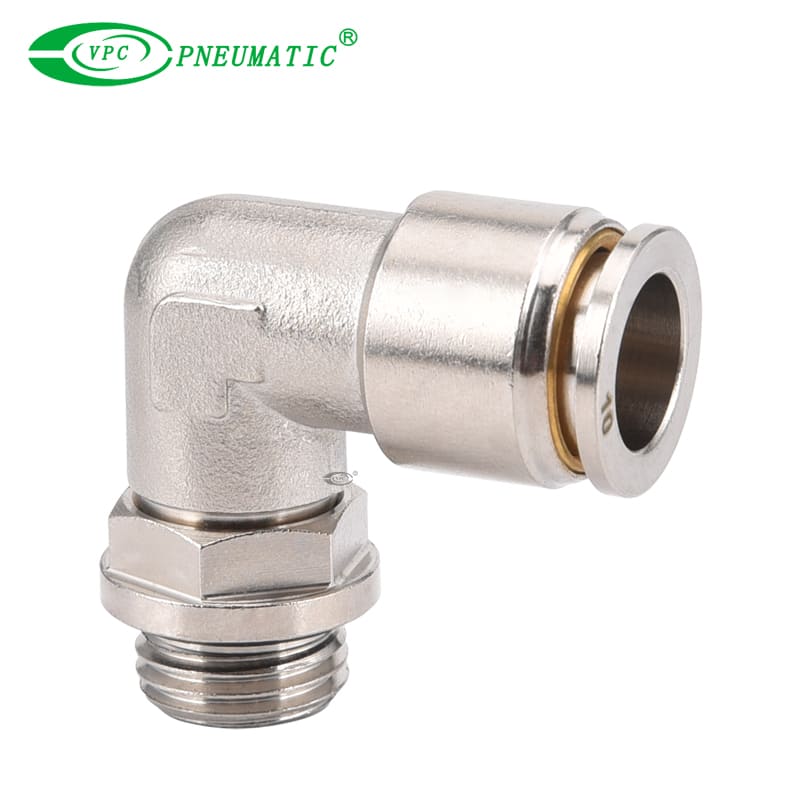

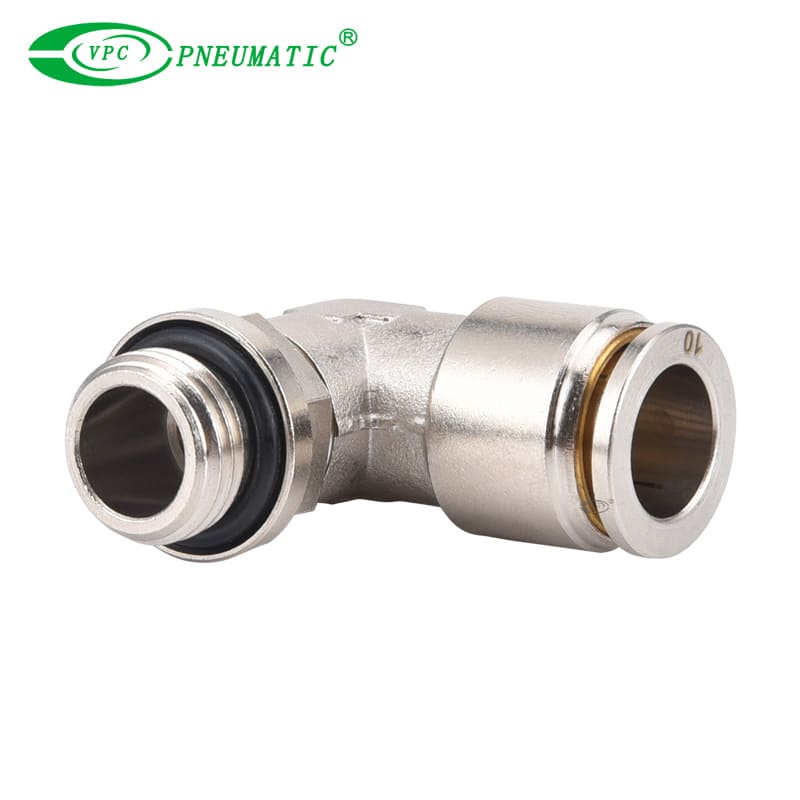

Description du produit
Manipulation de pression robuste
Évaluée pour les pressions de travail jusqu'à 870 psi, ce raccord est conçu pour des performances stables dans les systèmes pneumatiques ou fluides à haute pression.
Construction en laiton durable
Fabriqué à partir de laiton de qualité industrielle, offrant une excellente résistance à la corrosion, aux vibrations et aux vêtements de mécanique.
Conception de type T
Répartisse ou redirige efficacement le flux dans des circuits pneumatiques confinés, idéal pour les dispositions de système compactes.
Filetage de précision
Usinés à des tolérances étroites pour garantir des connexions sécurisées et sans fuite; Disponible en options de thread NPT ou BSPT.
Facteur de forme compact
Organisé pour les installations d'économie d'espace sans compromettre la capacité d'écoulement ni la résistance mécanique.
Applications
Systèmes de contrôle pneumatique à haute pression
Automatisation industrielle et machines
Bancs d'essai hydrauliques
Systèmes de suspension automobile et robuste
Compresseurs d'air et systèmes d'aspirateur
Assemblages OEM personnalisés nécessitant des connecteurs à haute pression fiables
■ Taille du tube
| Tube (métrique) | Tube (pouce) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Tube à l'extérieur | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5 / 32 | Ф3 / 16 | Ф1 / 14 | Ф5 / 16 | Ф3 / 8 | Ф1 / 2 |
■ Fil
| Thread (métrique) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Fil | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1.0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| Fil à 55 ° (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Fil | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 |
| Thread (uf) | Thread américain 60 ° | |||||
| Code | U10 | 01 | 02 | 03 | 04 | 06 |
| Fil | 10-32Unf | Npt1 / 8 | Npt1 / 4 | Npt3 / 8 | Npt1 / 2 | Npt3 / 4 |
Spécifications du produit
| Moyen de travail | Air, eau |
| Max. pression de travail | 6 MPa (870 psi) |
| Température de travail | -20 à 70 ℃ |
| Tube applicable | PA11, PA12, PA6, PU (98 Shore A) |

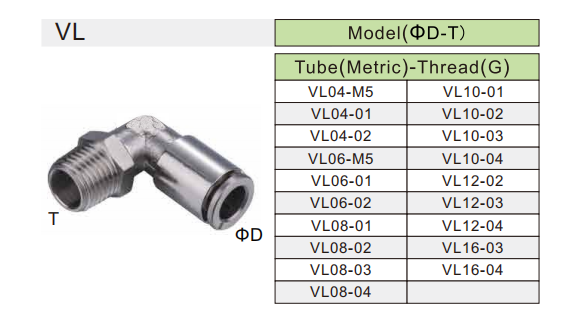

Dimensions principales
