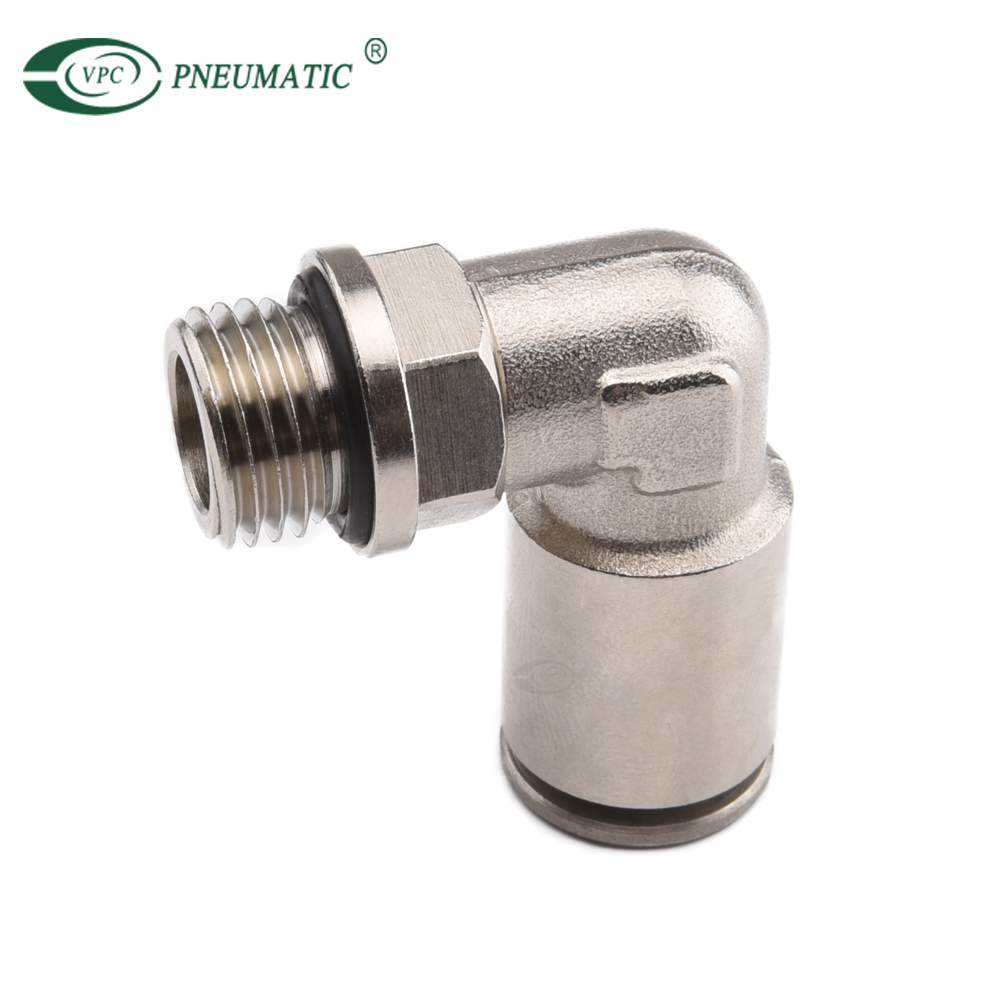

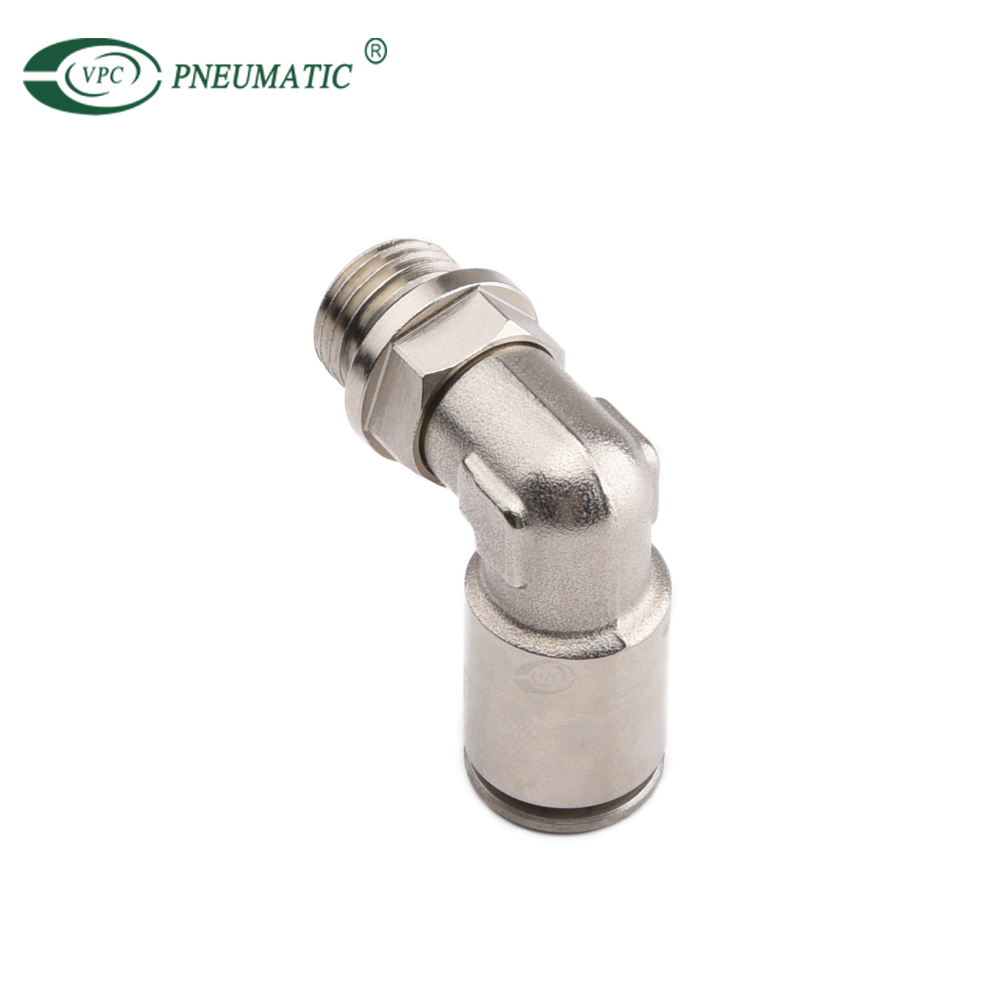

Raccord coudé à filetage mâle en laiton VMPL-G avec joint torique

Partager sur:
  1. Compact et léger, le raccord à une touche VMPL-G utilise des composants en laiton plaqué en nickel sans électronique comme spécification standard.
  2. Les raccords VMPL-G peuvent être utilisés avec du liquide et dans les environnements ayant un changement de température important. Les tailles de tubes applicables sont Ø3.2 à Ø16 et 1/8 "à 1/2 ".
  3. La série VMPL-G est disponible avec les threads de connexion BSPP.
  • VMPL-10-G01
  • VPC Pneumatic
  • 39174000
Tube applicable:
Fil de discussion:
Matériel:
État de disponibilité:

Description du produit

Structure interne

Ajustement en laiton une touche

Type de fluide applicable Air, eau (pas d'eau potable), vide
Plage de pression de travail -14  à 150 psi -0,99 à 10 bar
Plage de températures de travail -4 ℉ à 160 ℉ -15 ℃ à 71 ℃
Vide 0 à 28'''hg
Tubes recommandées PENNSYLVANIE,PE, PU, ​​FEP, PFA

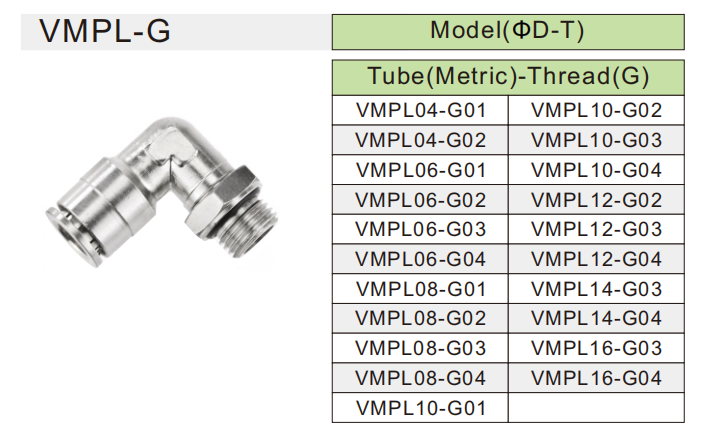

Spécifications du produit

ModèleTaille du tube (mm)Fil de discussion
Vmppl4-G014G 1/8
Vmppl4-G024G 1/4
Vmpl6-G016G 1/8
Vmpl6-G026G 1/4
Vmpl6-G036G 3/8
Vmpl6-G046G 1/2
Vmp8-g018G 1/8
Vmp8-g028G 1/4
Vmp8-g038G 3/8
Vmp8-g048G 1/2
Vmpl10-G0110G 1/8
Vmpl10-G0210G 1/4
Vmpl10-G0310G 3/8
Vmpl10-G0410G 1/2
Vmpl12-G0112G 1/8
Vmpl12-G0212G 1/4
Vmpl12-G0312G 3/8
Vmpl12-G0412G 1/2
