| Max.pression d'alimentation: | |
|---|---|
| Régler la plage de pression: | |
| Maxi.débit: | |

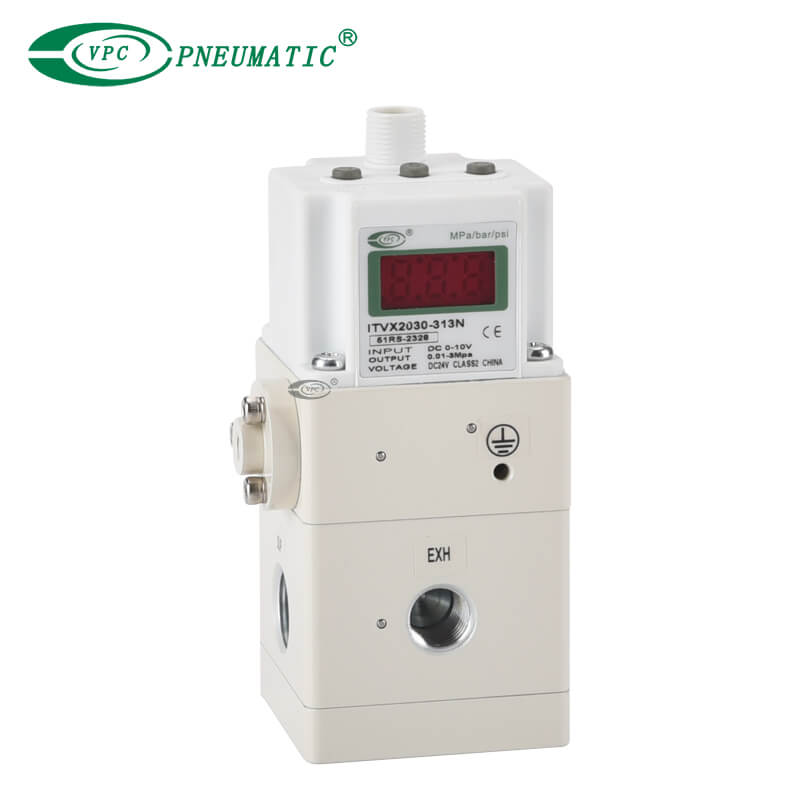

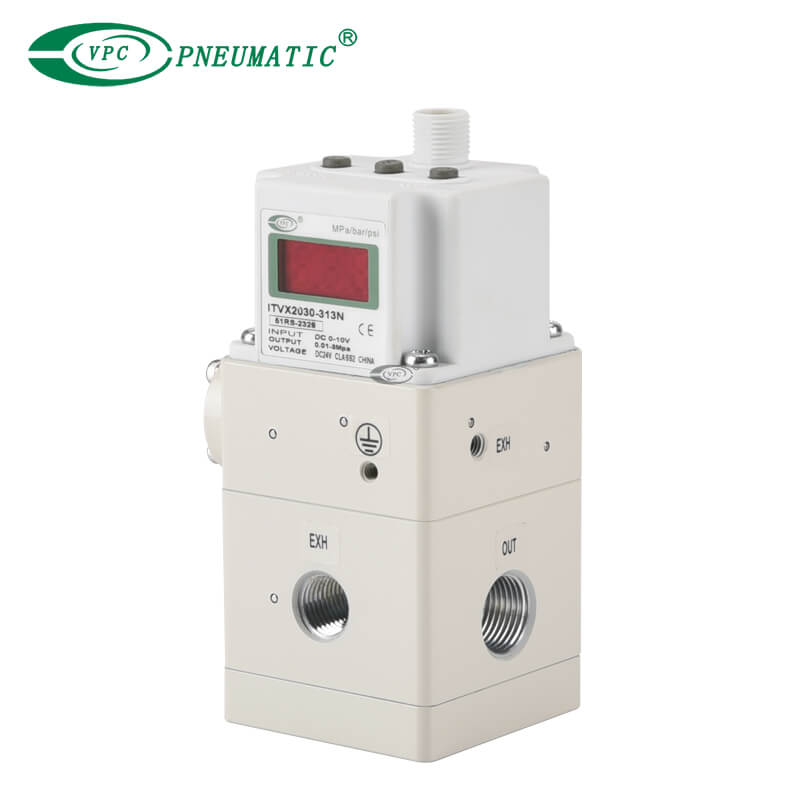

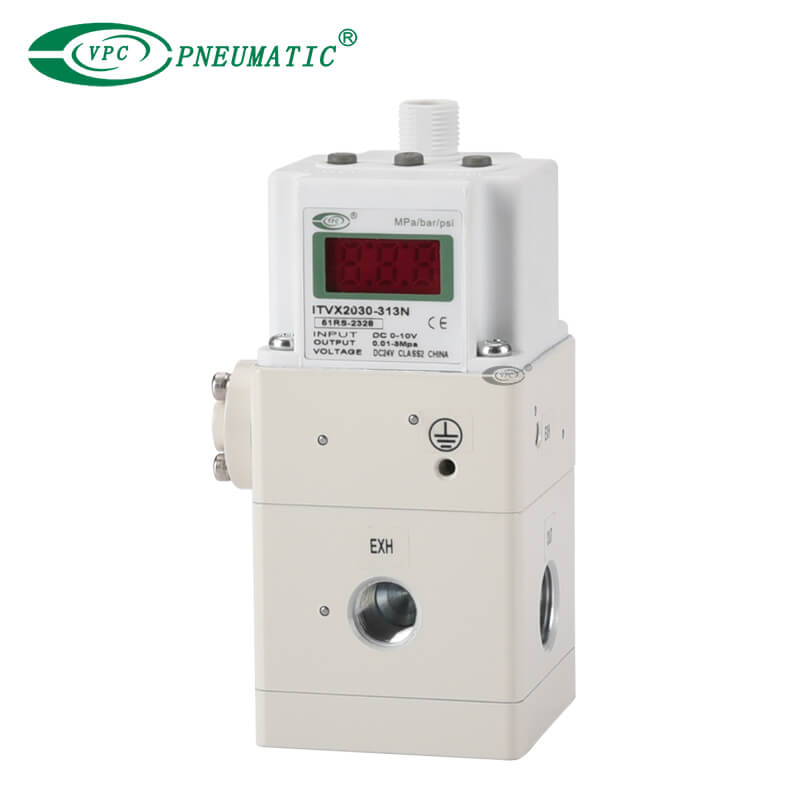

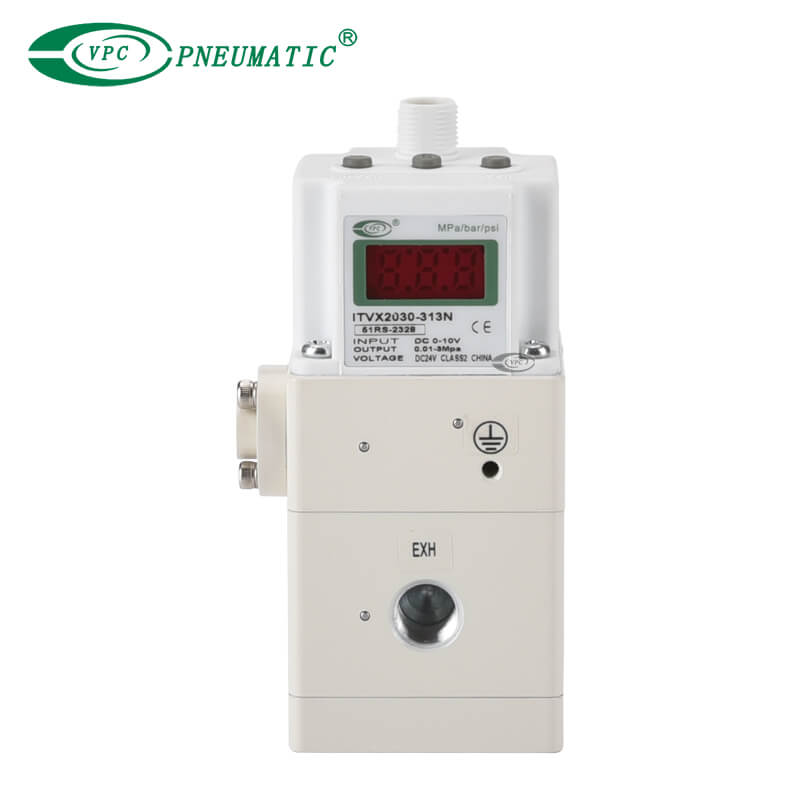

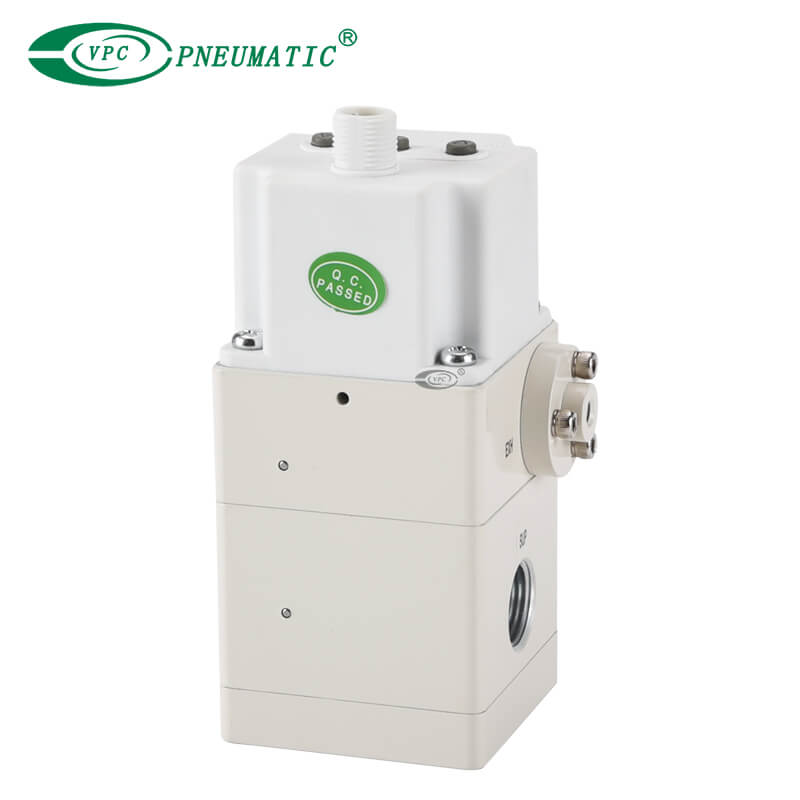

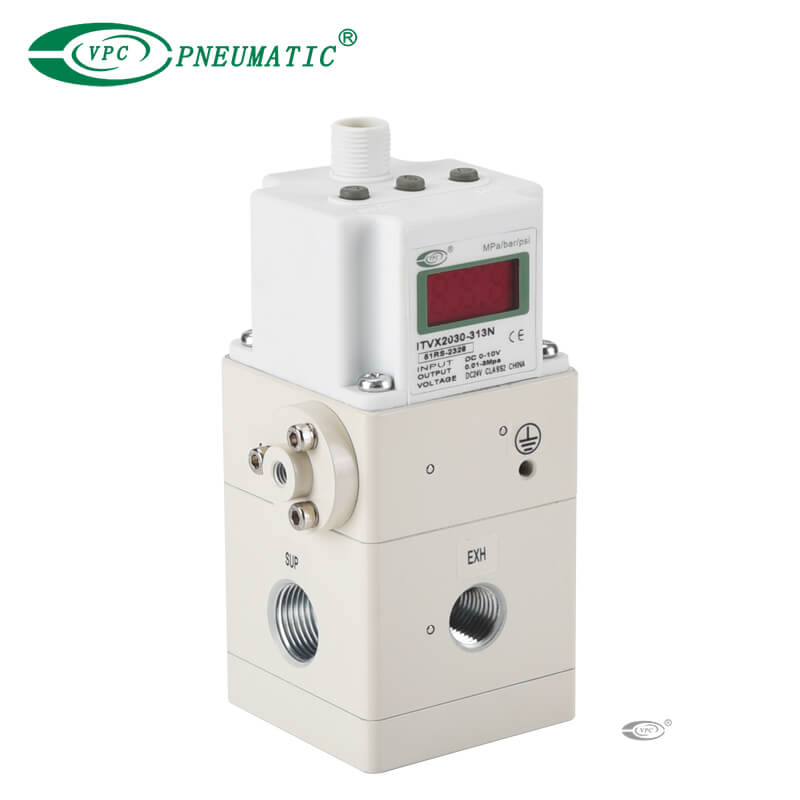

Description du produit
Contrôle continu de la pression de l'air proportionnelle à un signal électrique
● Contrôle continu de la pression de l'air proportionnellement aux signaux électriques
● Sensibilité : 0,2 kPa (spécification 100 kPa)
● Linéarité : ±1 % ou moins (FS)
● Hystérésis : 0,5 % ou moins (FS)
● Pièces en contact avec le fluide : graisse fluorée
Spécification du produit
| Modèle | ITVX2000 | |
| Min. pression d'alimentation | Selon la valeur la plus élevée : 0,5 MPa ou la pression de réglage +0,2 MPa | |
| Max. pression d'alimentation | 5MPa *2) | |
| Plage de pression réglée *3) | 0,01 à 3,0MPa | |
| Alimentation électrique | Tension | DC24V ± 10% |
| Consommation actuelle | 0,12 A ou moins | |
| Signal d'entrée | Type actuel *4) | DC4 à 20 mA, DC0 à 20 mA (type dissipateur) |
| Type de tension | DC0 à 5V, DC0 à 10V | |
| Impédance d'entrée | Type actuel | 500 Ω ou moins |
| Type de tension | 6 à 6,5 kΩ (à température ordinaire) | |
Signal de sortie *5) (Sortie du moniteur) | Sortie analogique | DC1 à 5 V (impédance de sortie : environ 1 kΩ) Précision de sortie : ±6 % ou moins (pleine étendue) |
DC4 à 20 mA (type dissipateur) Impédance de charge : 250 Ω ou moins Précision de sortie : ±6 % ou moins (pleine étendue) | ||
| Sortie du commutateur | NPN Open Collector Sortie: Max. 30 V, 80 Ma Hystérésis : ±3 % (pleine étendue), Autodiagnostic : ±5 % ou moins (pleine étendue) | |
PNP Open Collector Sortie: Max. 80 mA Hystérésis : ±3 % (pleine étendue), Autodiagnostic : ±5 % ou moins (pleine étendue) | ||
| Linéarité | ±1 % ou moins (étendue totale) | |
| Hystérèse | 1 % ou moins (pleine portée) | |
| Répétabilité | ±1 % ou moins (étendue totale) | |
| Sensibilité | ±1 % ou moins (étendue totale) | |
| Caractéristiques de la température | ±0,12 % ou moins (pleine portée)/℃ | |
| Affichage de la pression de sortie | Précision | ±2 % ou moins (étendue totale) ±1 chiffre |
| Min. unité *6) | MPa : 0,01, kgf/cm² : 0,1, bar : 0,1, psi : 1 | |
| Moyen de travail | Air, N₂, O₂, Ar | |
| Température de travail | 0 à 50 ℃ (pas de condensation) | |
| Poids | Environ 570g (sans options) | |

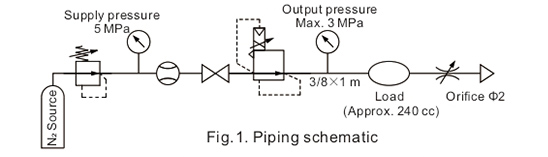

*1) Les caractéristiques indiquées ci-dessus sont basées sur les conditions de tuyauterie de la Fig. 1.
*2) Lorsque l'oxygène est utilisé comme fluide, la pression d'alimentation maximale doit être inférieure à 1 MPa.

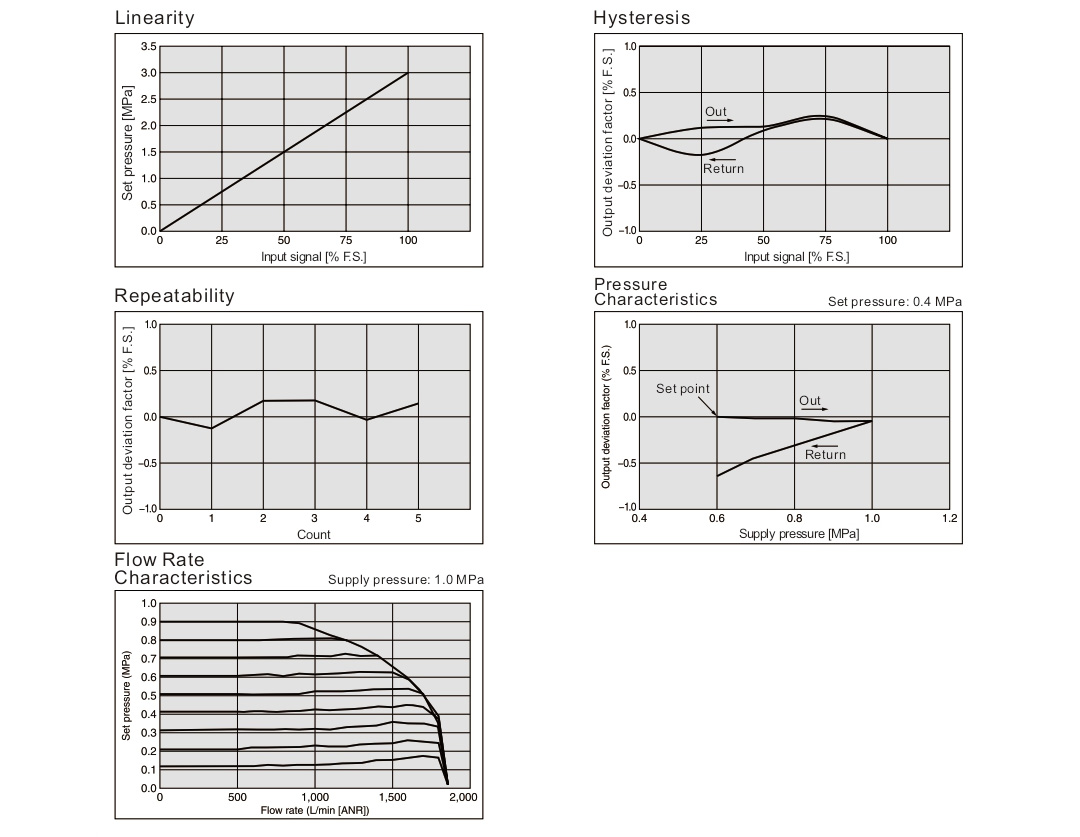

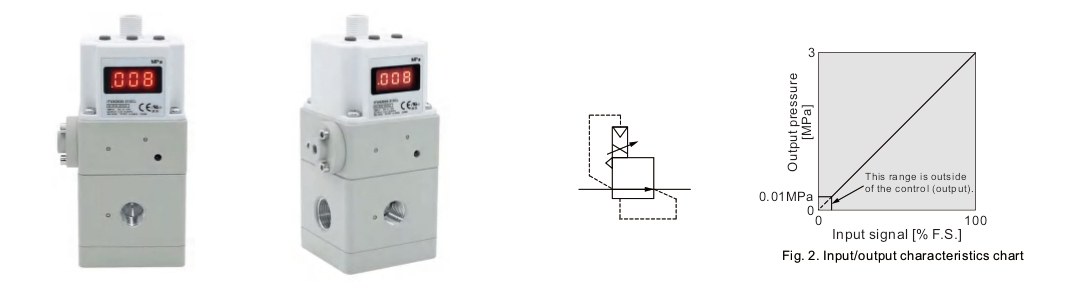

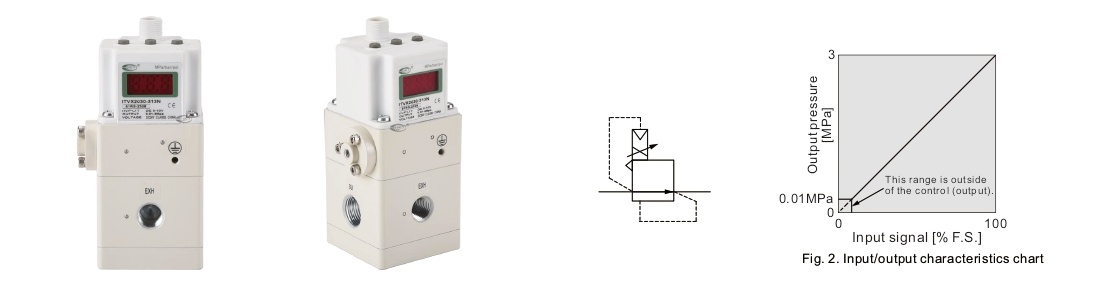

*3) Reportez-vous à la Fig. 2 pour connaître la relation entre la pression réglée et le signal d'entrée.
*4) Le type 2 fils DC4 à 20 mA n'est pas disponible. Une tension d'alimentation de 24 V CC est requise.
*5) Sélectionnez soit la sortie analogique, soit la sortie de commutation. De plus, lorsque la sortie de commutation est sélectionnée, sélectionnez la sortie NPN ou la sortie PNP.
Lors de la mesure d'une sortie analogique de 1 à 5 V CC avec une impédance de charge inférieure à 100 kΩ, la sortie analogique peut ne pas obtenir une précision de sortie de ±6 % ou moins (FS).
*6) Le réglage des valeurs numériques telles que le réglage du zéro/de l'échelle est défini en fonction des unités minimales pour l'affichage de la pression de sortie.
Notez que l’unité ne peut pas être modifiée.
*7) Ce produit est uniquement destiné à souffler du gaz. Ce produit ne dispose pas d'un contrôle de pression suffisant pour des applications autres que le soufflage (enfoncement, étanchéité, etc.).

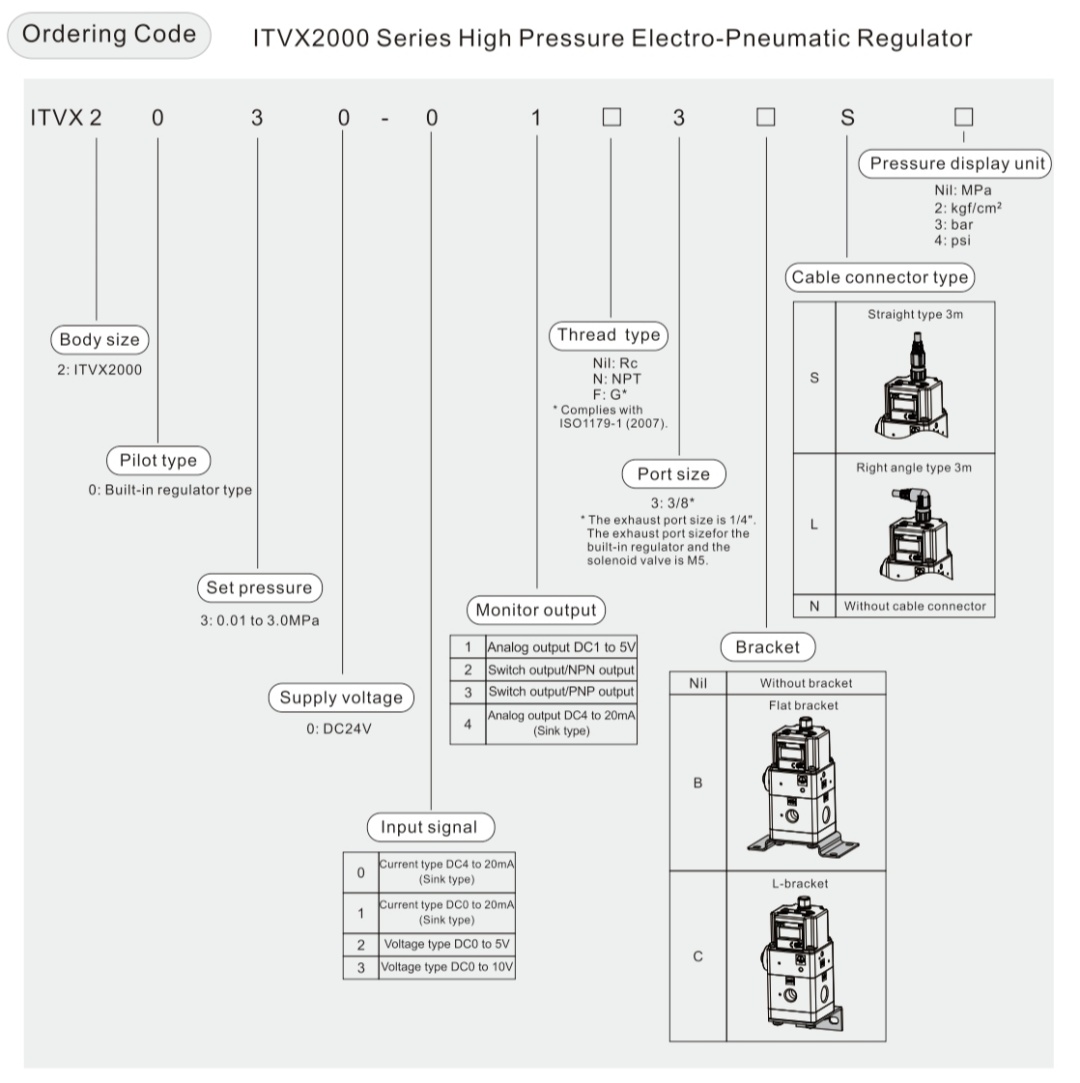

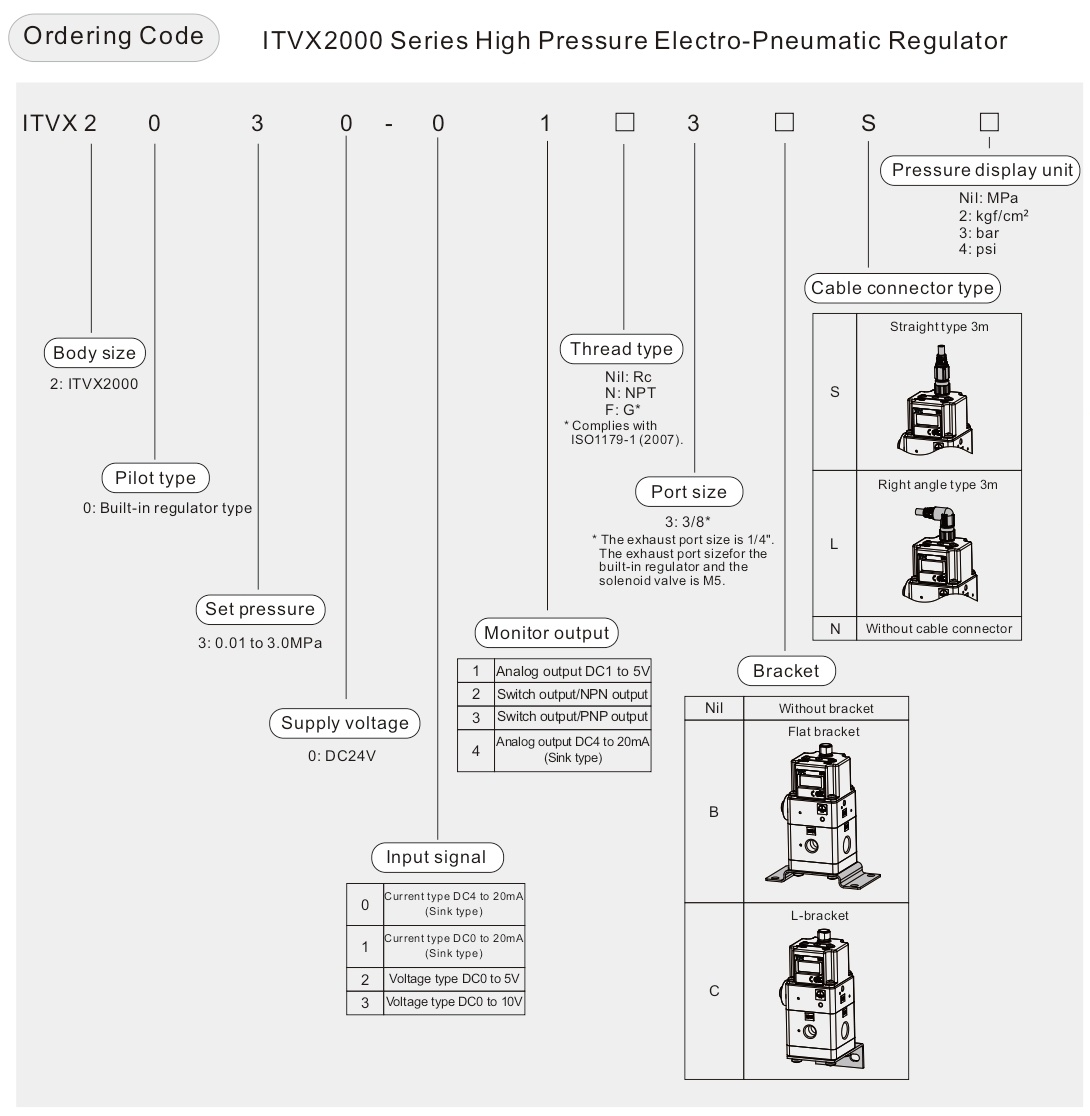

| Description | N ° de pièce | |

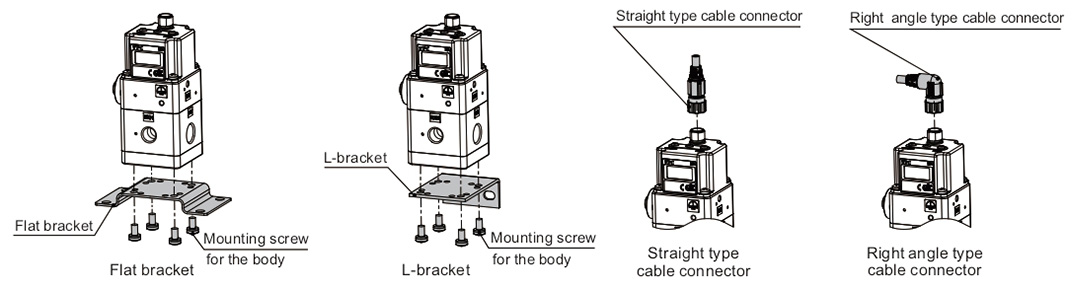

| Ensemble de support plat (y compris les vis de montage) | P398020-600 | |
| Ensemble de support en L (y compris les vis de montage) | P398020-601 | |
| Connecteur du câble d'alimentation | Type droit 3 m | P398020-500-3 |
| Type à angle droit 3 m | P398020-501-3 | |

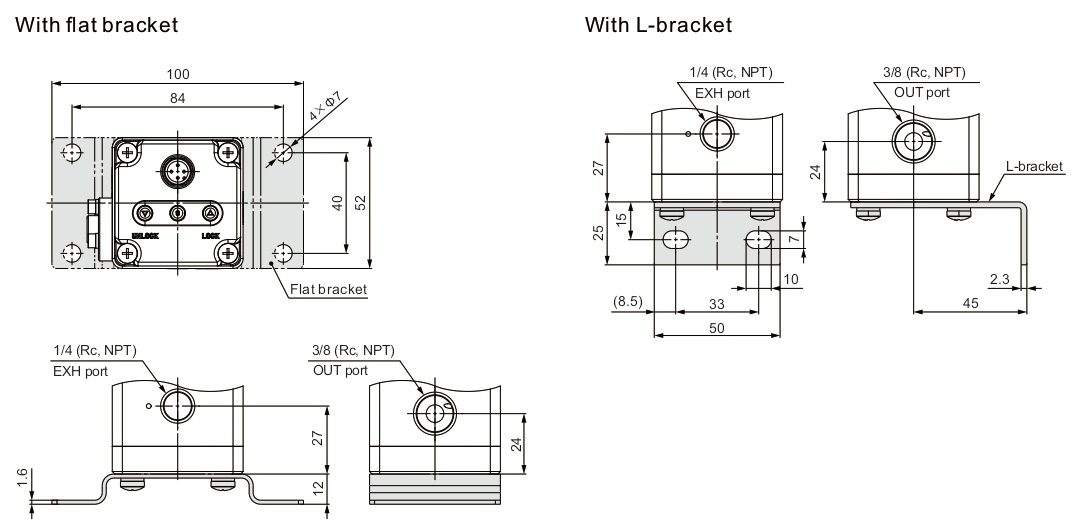

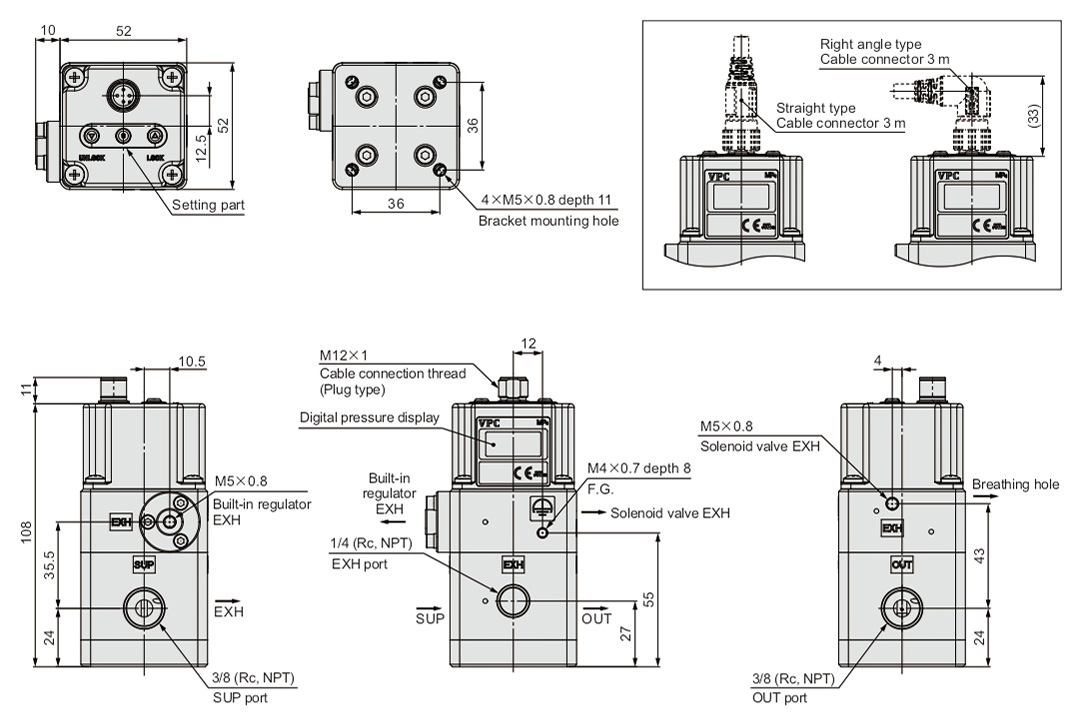

Dimensions principales
▲ ATTENTION

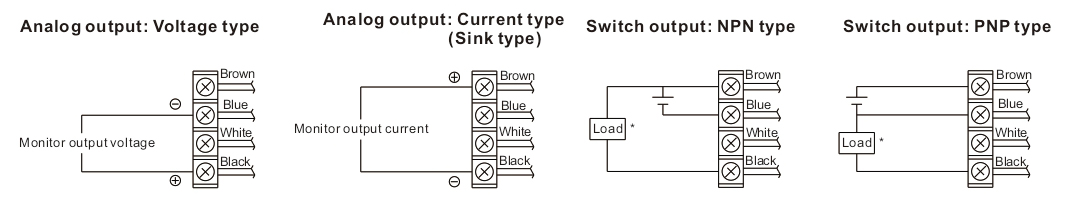

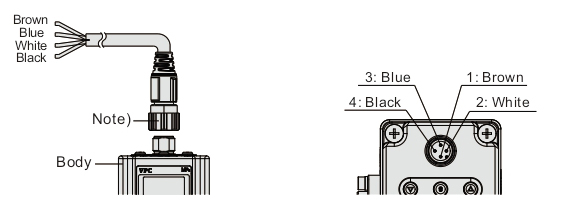

Connectez le câble au connecteur sur le corps avec le câblage disposé comme indiqué ci - dessous.
Procédez avec précaution, car un câblage incorrect peut causer des dommages.
De plus, utilisez une alimentation CC avec une capacité suffisante et une faible ondulation.
Note) Le câble est également disponible en version à angle droit. Un connecteur de type angle droit est fixé face à gauche (vers le port SUP). N'essayez pas de tourner, car le connecteur ne tourne pas.
FG (mise à la terre)

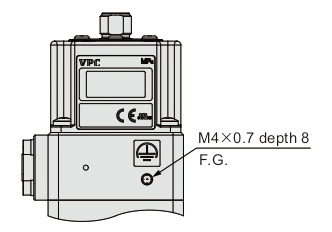

Mettez à la terre la borne de masse du cadre (FG) à l'avant du corps principal. Si le port du terminal FG n'est pas utilisé, ce produit risque de ne pas fonctionner correctement en raison du bruit.

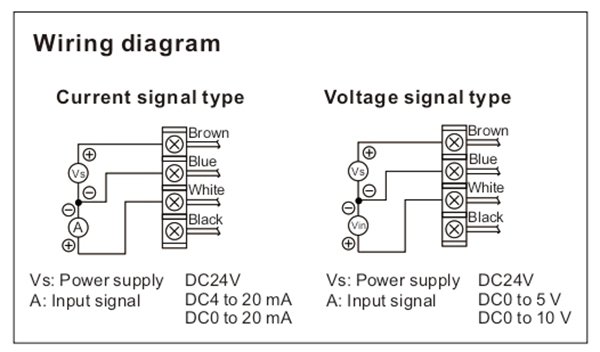

Type de signal actuel/Type de signal de tension
| 1 | Brun | Alimentation électrique |
| 2 | Blanc | Signal d'entrée |
| 3 | Bleu | GND (COMMUN) |
| 4 | Noir | Sortie du moniteur |
