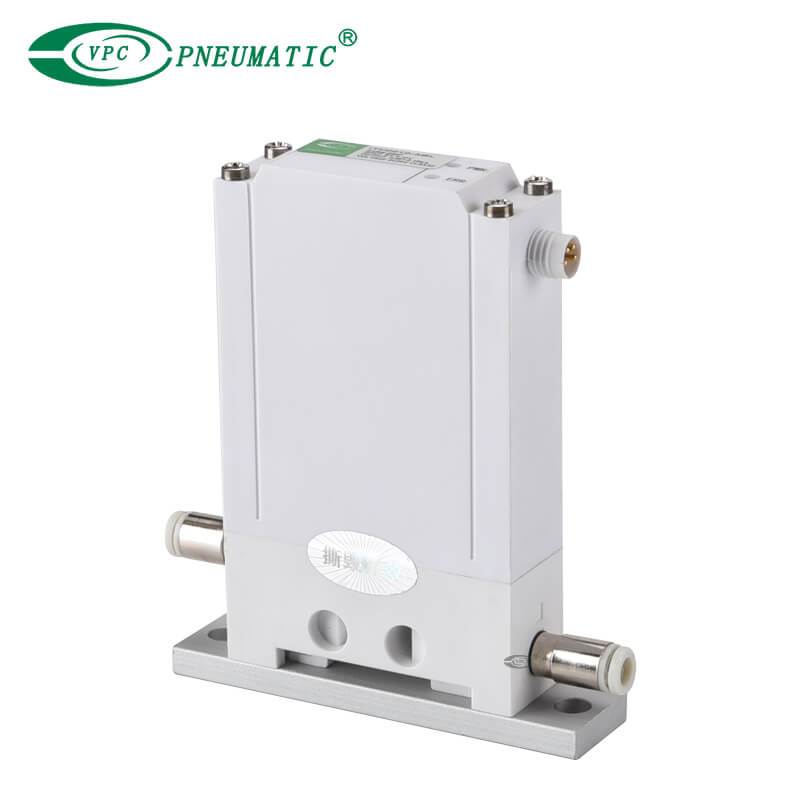

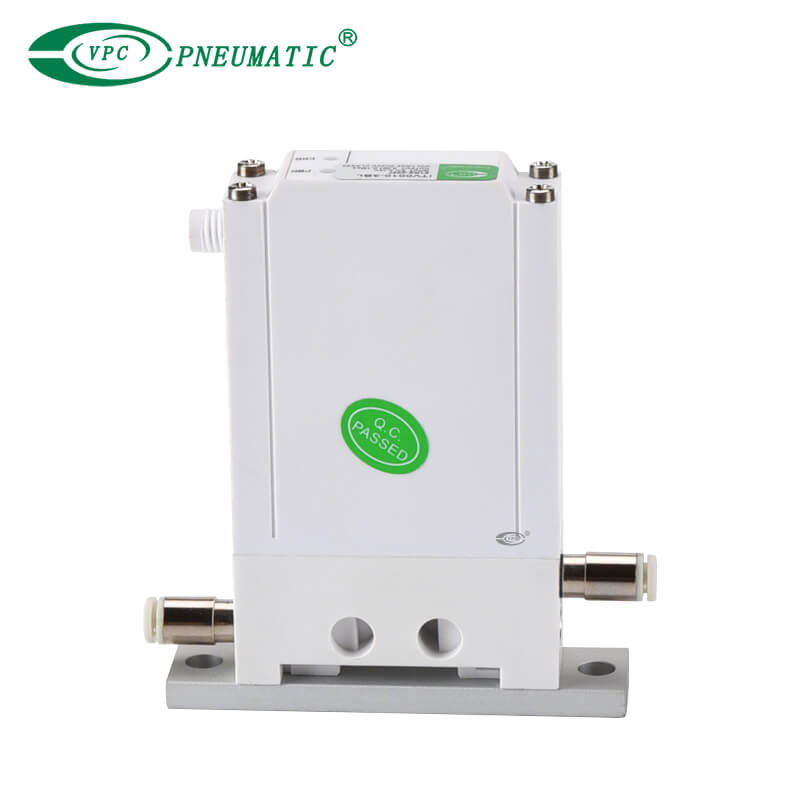

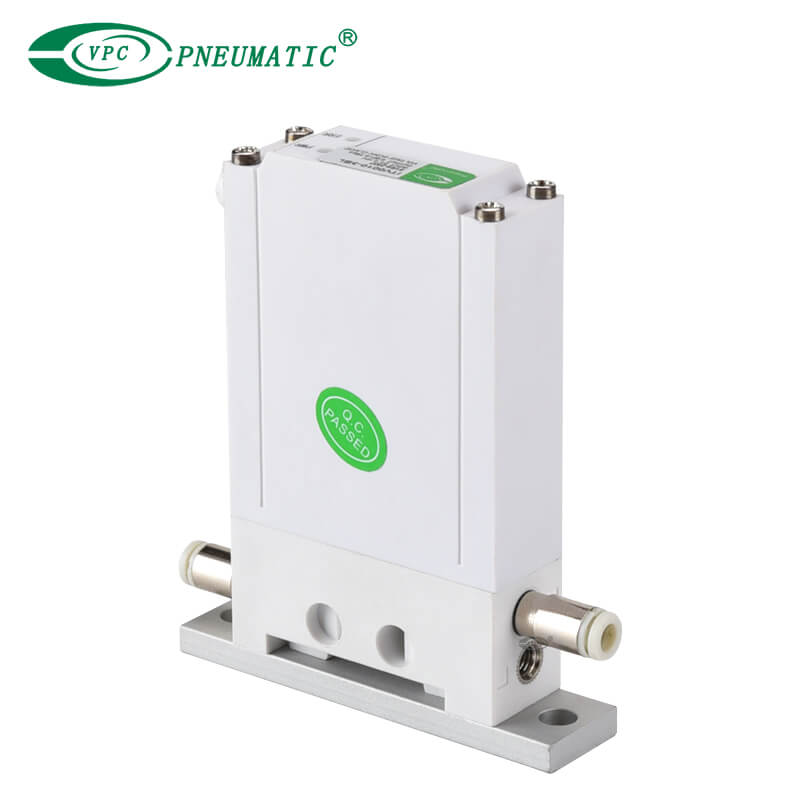

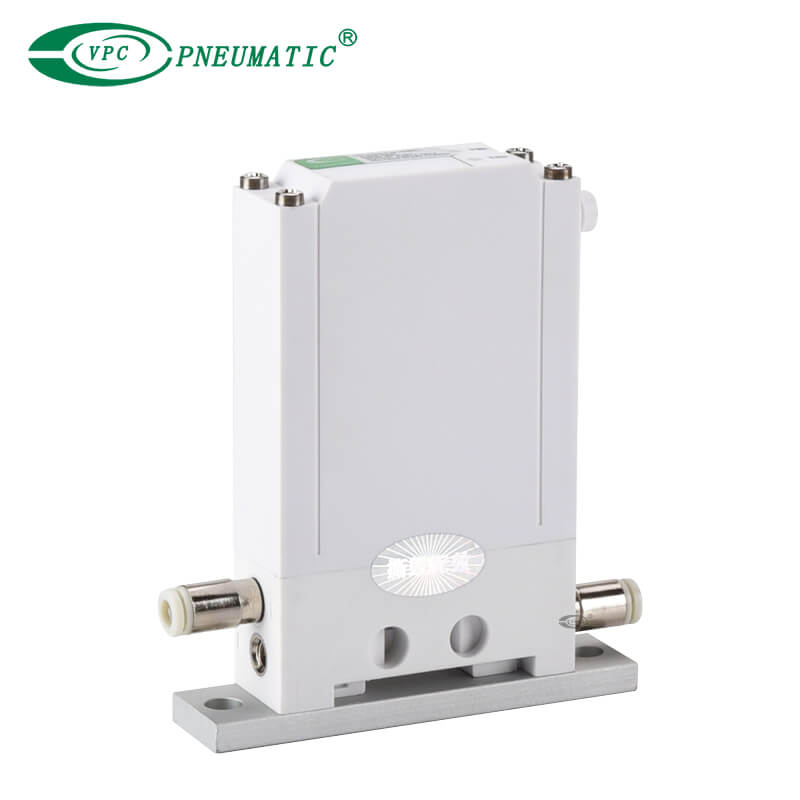

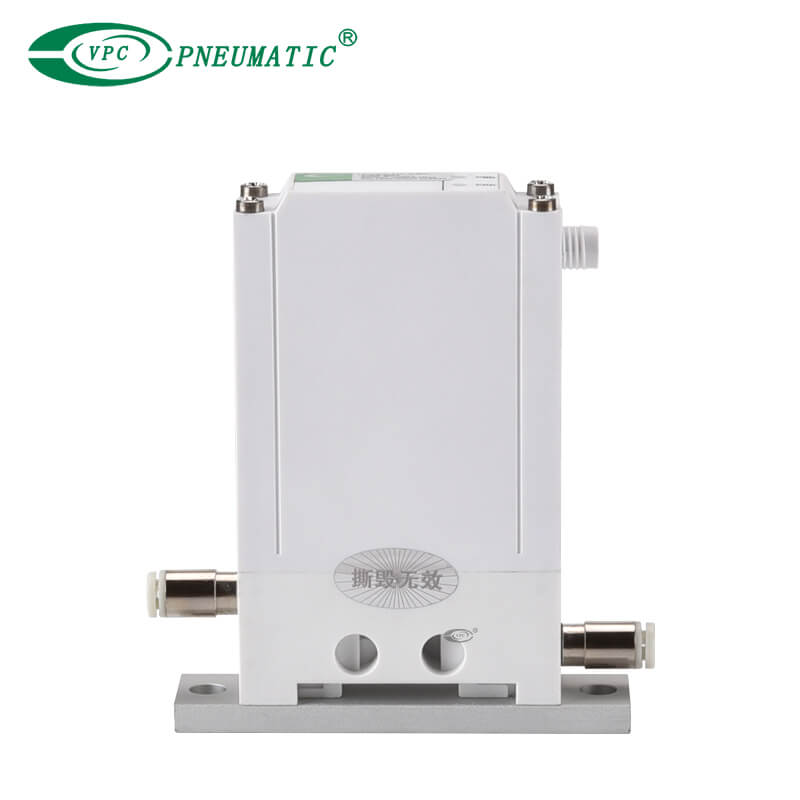

Description du produit
Pour le contrôle continu de la pression du vide proportionnellement aux signaux électriques.

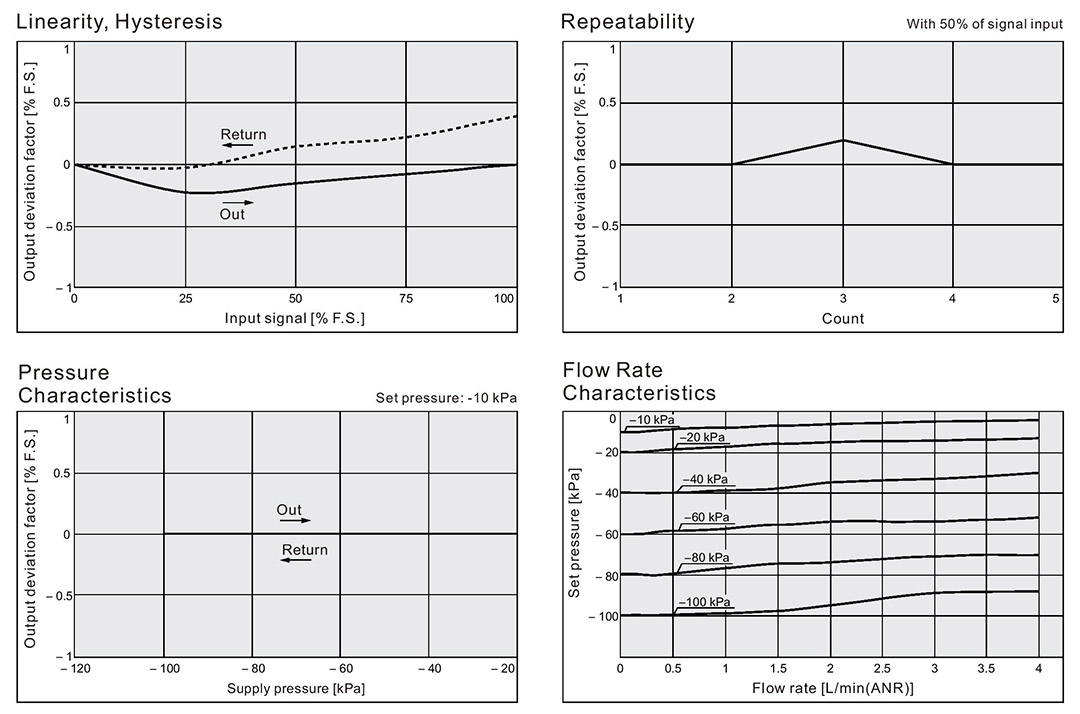

● Linéarité : ± 1 % FS ou moins
● Hystérésis : 0,5 % FS ou moins
● Répétabilité : ± 0,5 % FS ou moins
● Temps de réponse rapide : 0,1 s (sans charge)
● Haute stabilité — Sensibilité : 0,2 % FS ou moins
Spécification du produit

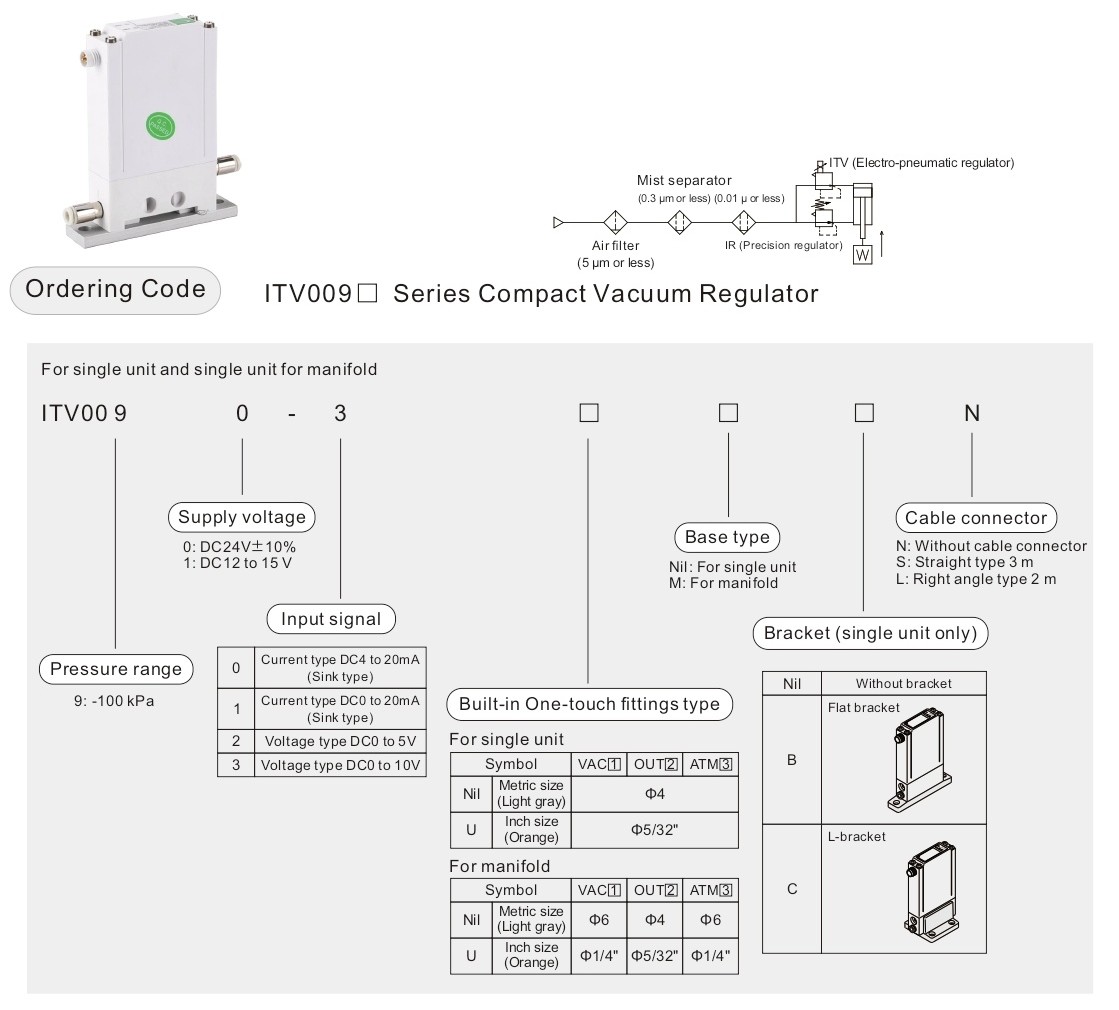

| Modèle | ITV009□ | |
Min. d'alimentation pression | Pression de réglage -1 kPa | |
| Max. pression d'alimentation | -101kPa | |
| Régler la plage de pression | -1 à -100kPa | |
| Alimentation électrique | Tension | DC24V ± 10%, DC12 à 15V |
| Consommation actuelle | Tension d'alimentation type DC24 V : 0,12 A ou moins Tension d'alimentation type DC12 à 15 V : 0,18 A ou moins | |
| Signal d'entrée | Type de tension | DC0 à 5V, DC0 à 10V |
| Type actuel | DC4 à 20 mA, DC0 à 20 mA (type dissipateur) | |
| Impédance d'entrée | Type de tension | Env. 10 kΩ |
| Type actuel | Env. 250 kΩ | |
Signal de sortie * 2) | Sortie analogique | DC1 à 5 V (impédance de sortie : environ 1 kΩ) Précision de sortie ±6 % FS ou moins |
| Linéarité | ±1 % FS ou moins | |
| Hystérèse | 0,5 % FS ou moins | |
| Répétabilité | ±0,5 % FS ou moins | |
| Sensibilité | 0,2 % FS ou moins | |
| Caractéristiques de la température | ±0,12 % FS/℃ ou moins | |
| Température de travail | 0 à 50 ℃ (pas de condensation) | |
| Enceinte | Équivalent IP65 *3) | |
| Type de connexion | Raccords instantanés intégrés | |
| Taille de connexion | Pour unité simple | Taille métrique 1, 2, 3 : Φ4 |
| Taille en pouces 1, 2, 3 : Φ5/32' | ||
| Collecteur | Taille métrique 1, 3 : Φ6, 2 : Φ4 | |
| Taille en pouces 1, 3 : Φ1/4', 2 : Φ5/32' | ||
| Poids *1) | 100 g ou moins (Sans options) | |
*1) Indique le poids d'une seule unité

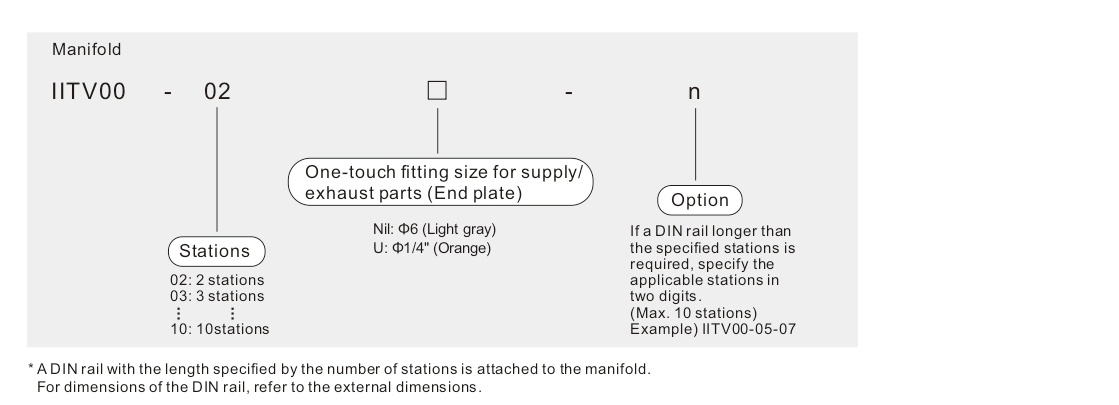

Pour IITV00-n
Poids total (g) ≤ Stations (n) × 100 ＋ 130 (Poids de l'assemblage des blocs d'extrémité A, B) + Poids (g) du rail DIN
*2) Lors de la mesure d'une sortie analogique ITV de 1 à 5 VCC, si l'impédance de charge est inférieure à 100 kΩ, la précision du moniteur de sortie analogique de ±6 % FS ou moins peut ne pas être disponible.
Le produit avec une précision de ± 6 % est fourni sur votre demande.
La pression de sortie reste inchangée.
*3) Lors d'une utilisation dans des conditions équivalentes à IP65, connectez le raccord ou le tube au trou de respiration avant utilisation.
*4) En cas de consommation de débit en aval, la pression peut devenir instable en fonction des conditions de la tuyauterie.
*5) Lors de la mise sous tension, un bruit peut être généré. Ce bruit est normal et n'indique pas un défaut.

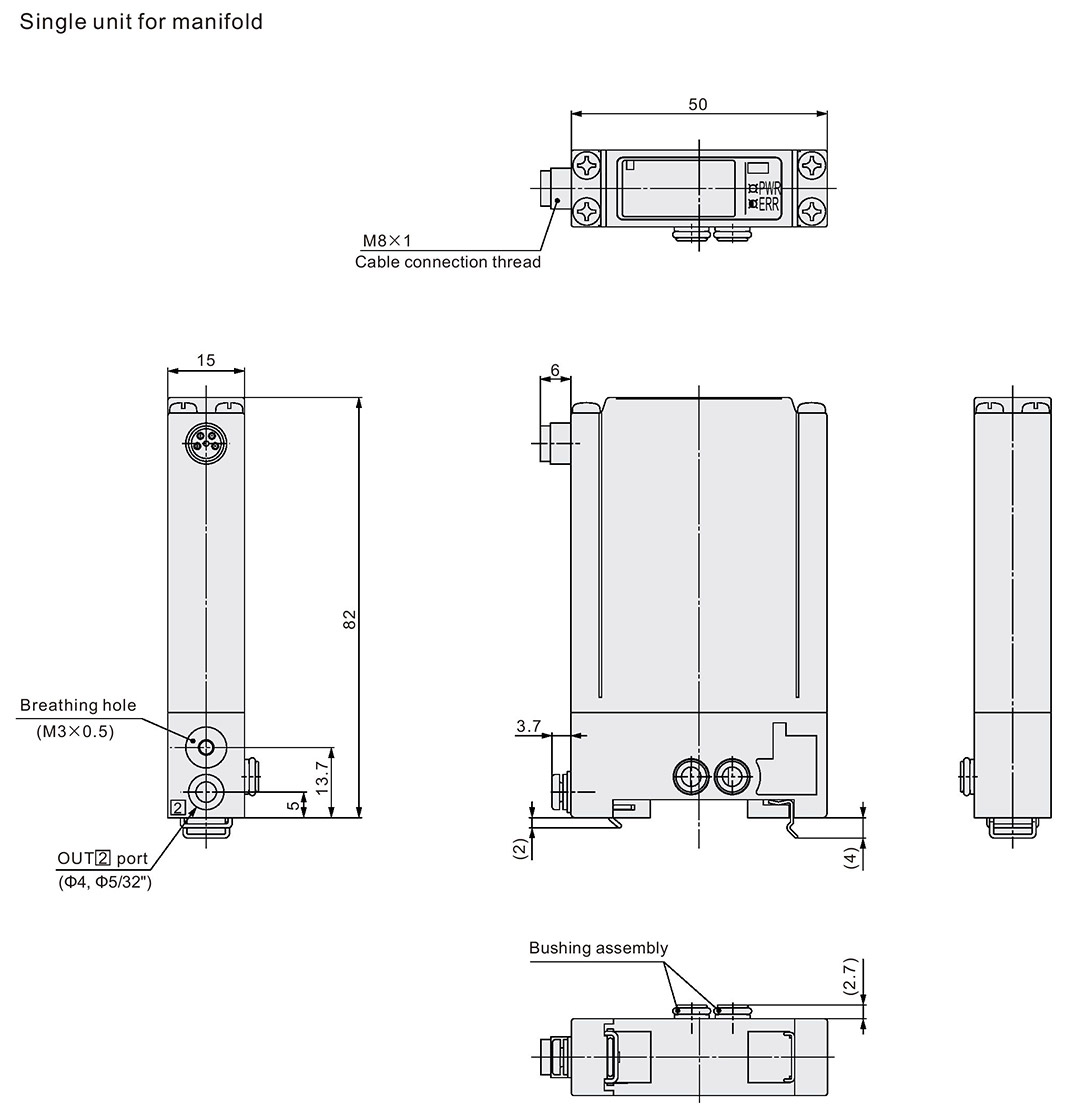

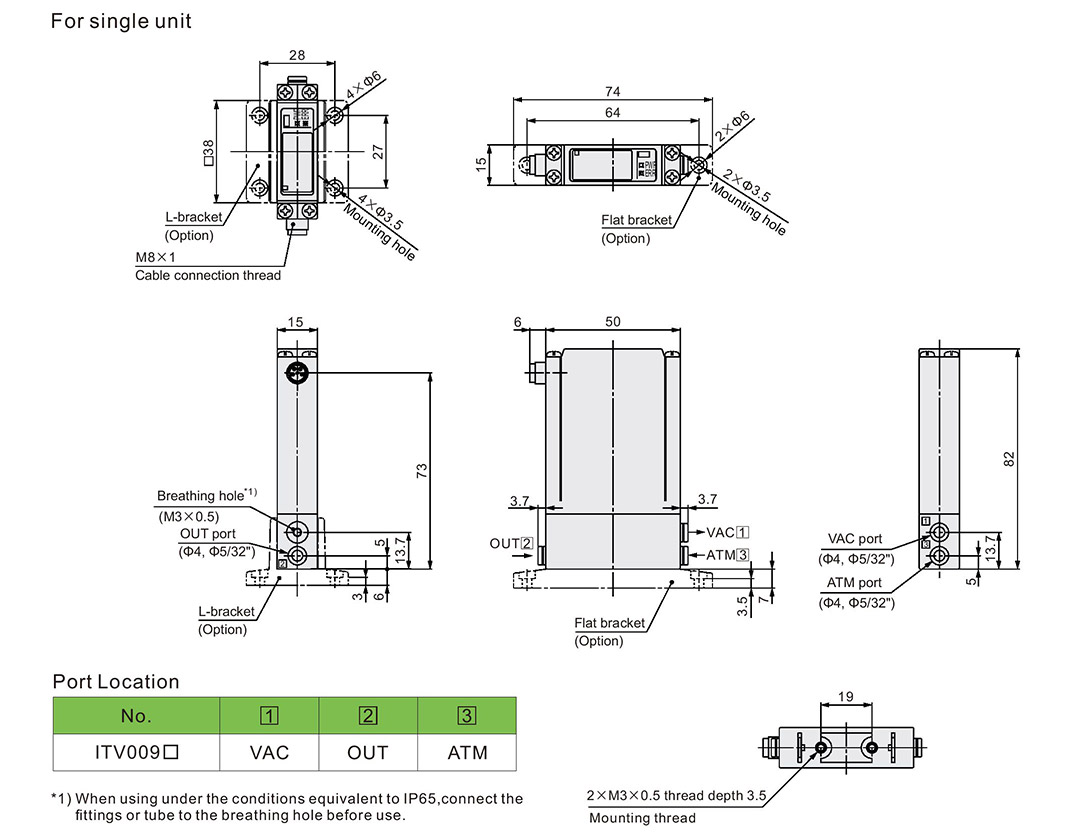

Dimensions principales
*1) Lors d'une utilisation dans des conditions équivalentes à IP65, connectez les raccords ou le tube au trou de respiration avant utilisation.
*2) Pour les dimensions du connecteur de câble, reportez-vous à l'unité individuelle.

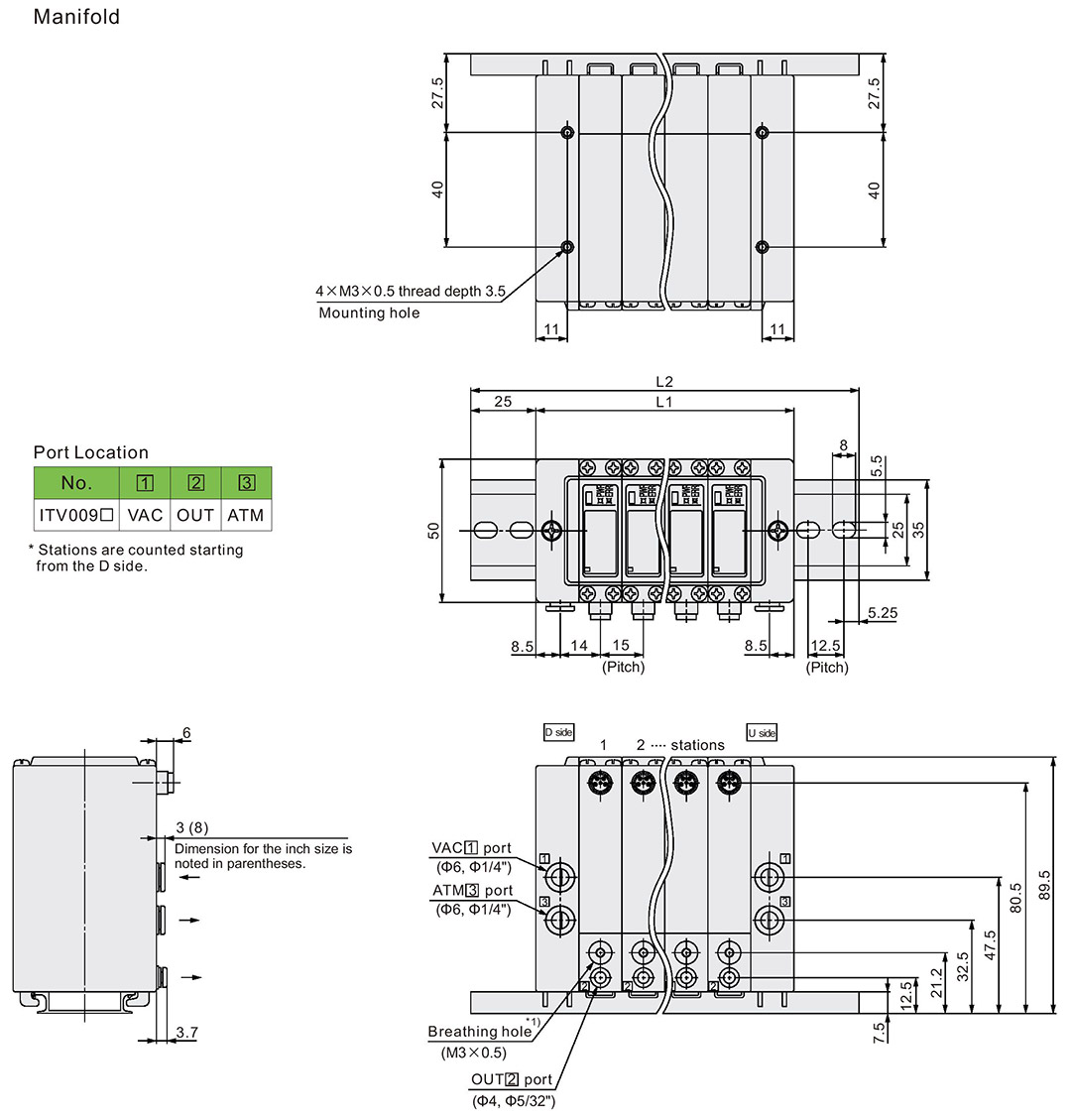

| Stations collecteurs n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| Poids du rail DIN [g] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) Lors d'une utilisation dans des conditions équivalentes à IP65, connectez les raccords ou les tubes au trou de respiration avant utilisation.
*2) Pour les dimensions du connecteur de câble, reportez-vous à l'unité individuelle.
