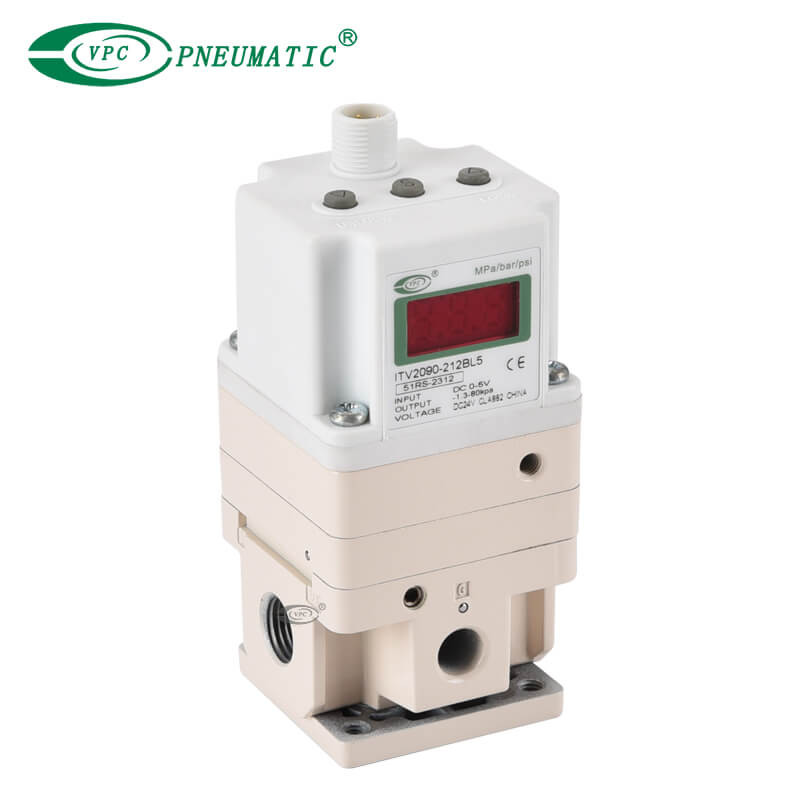

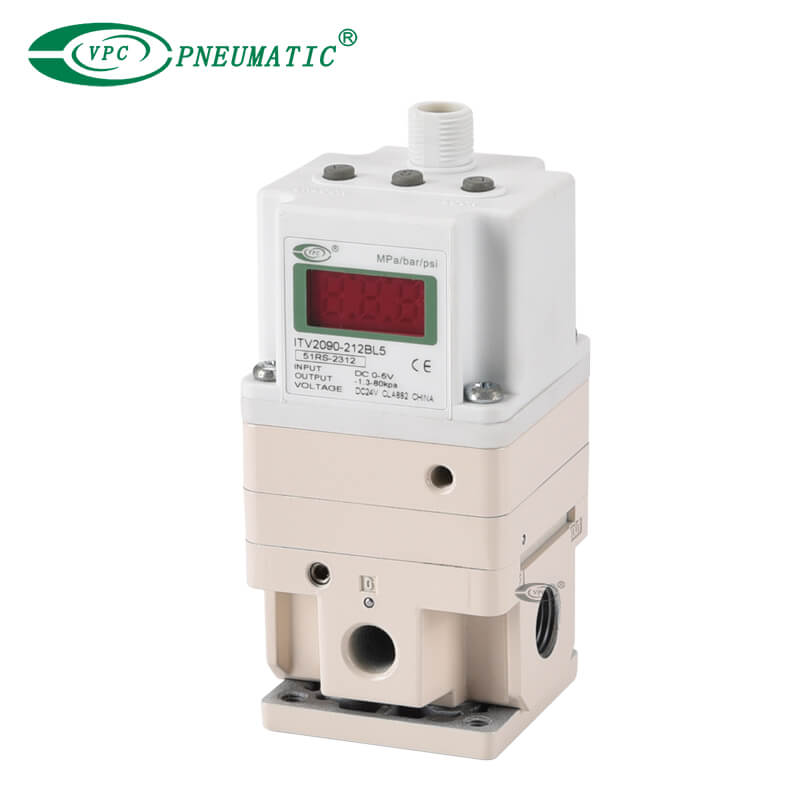

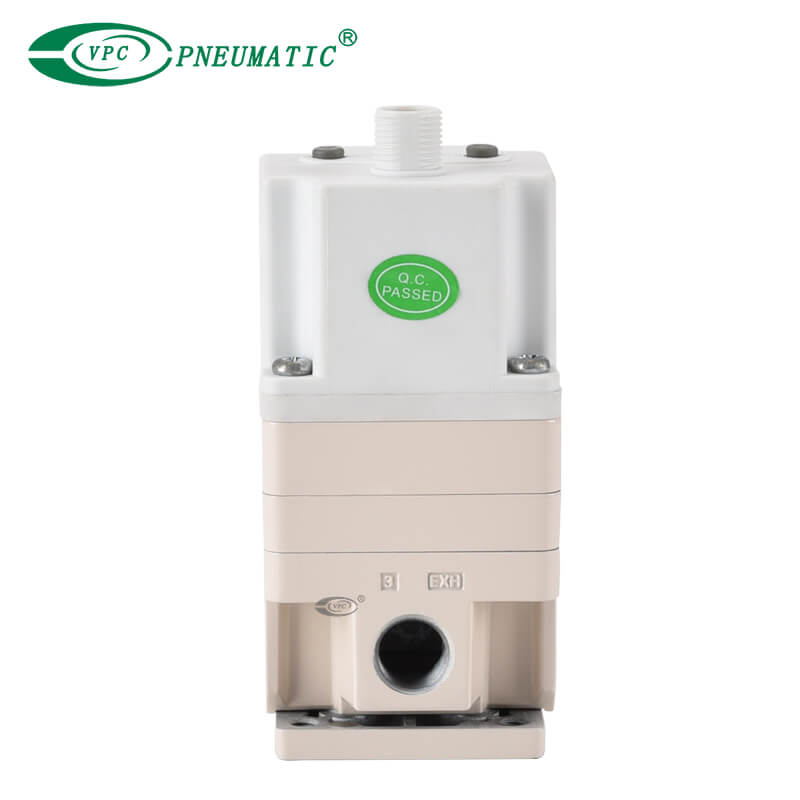

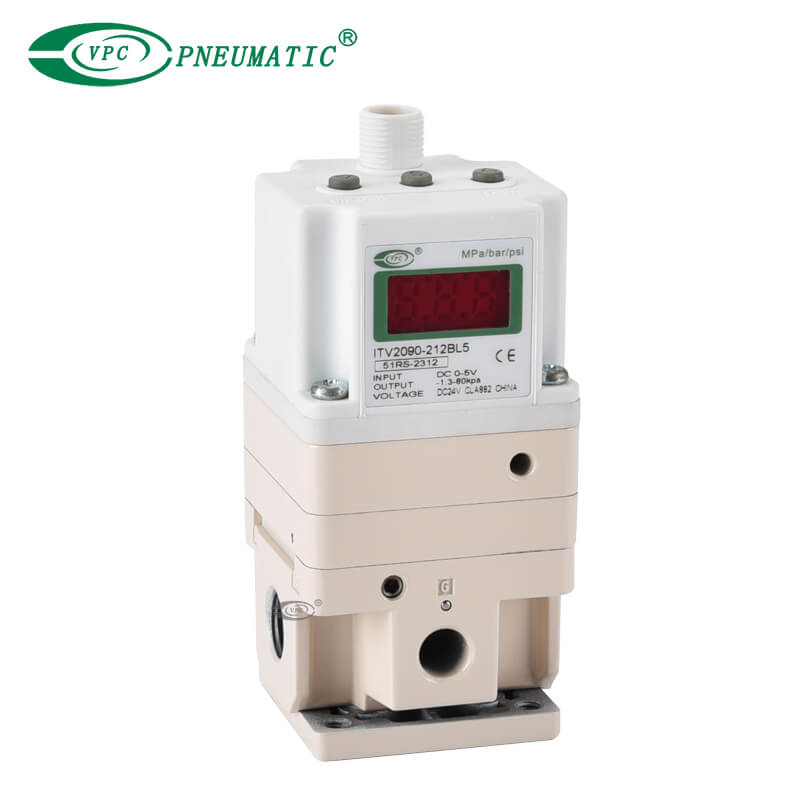

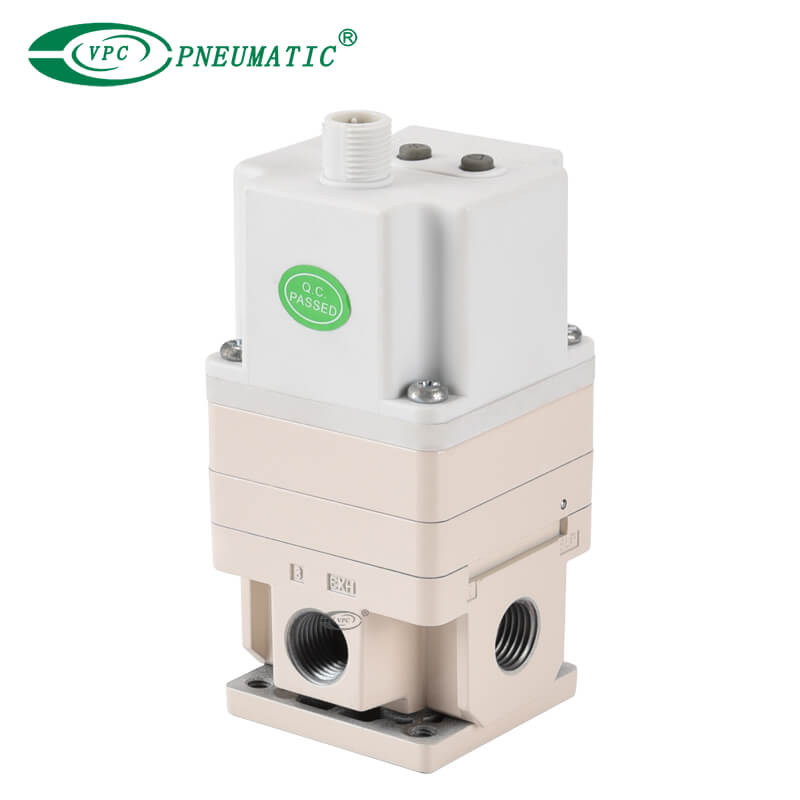

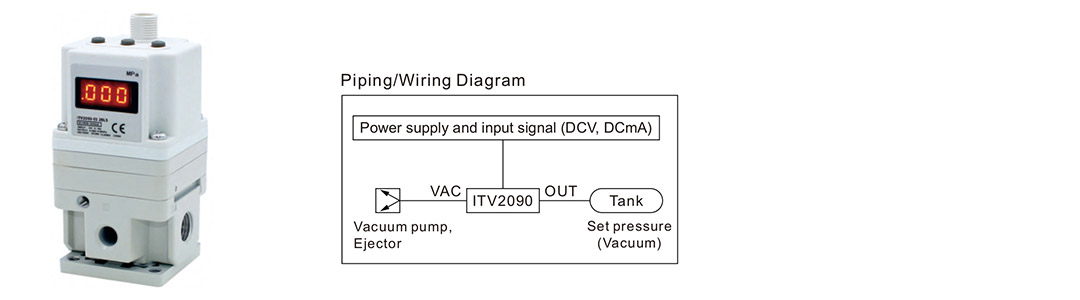

Description du produit

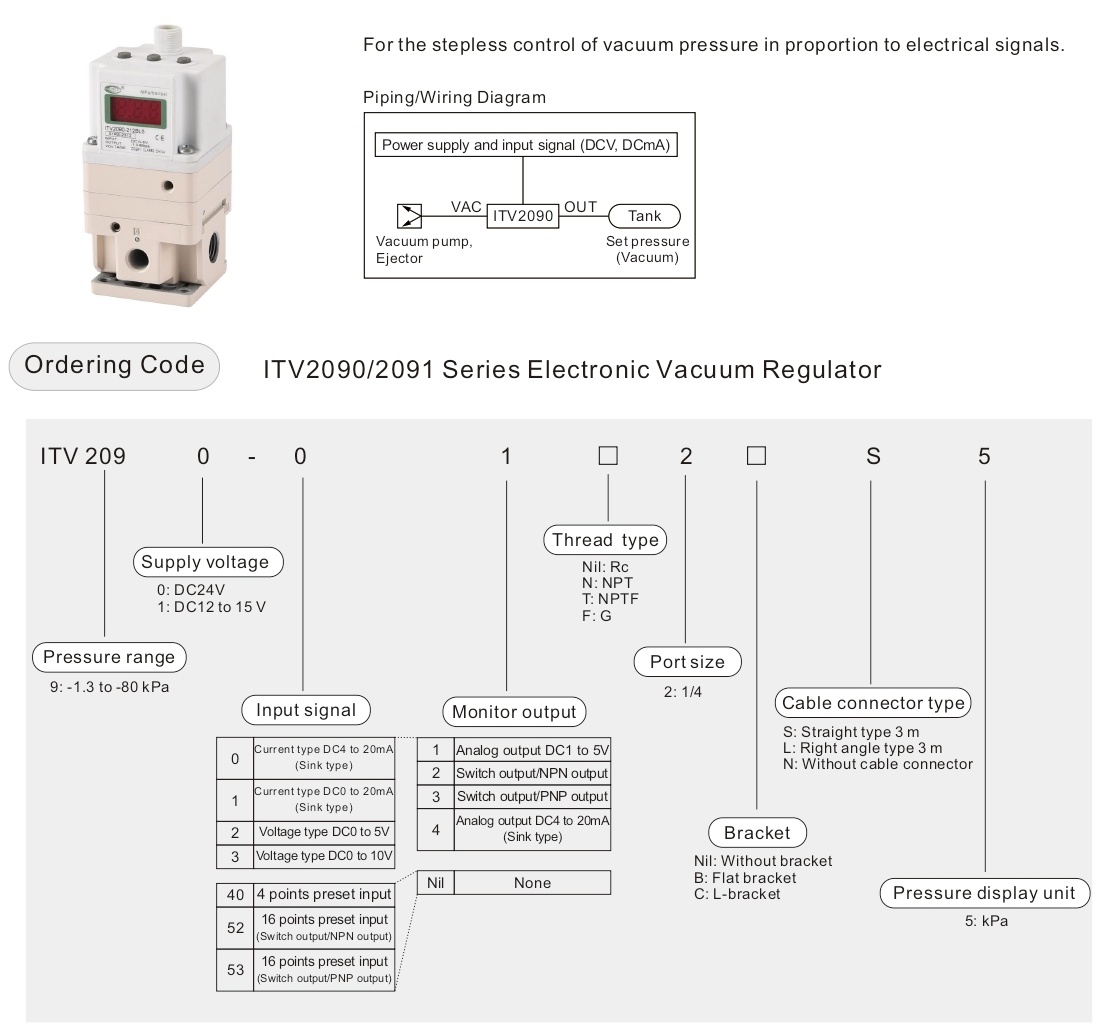

Pour le contrôle continu de la pression du vide proportionnellement aux signaux électriques.
● Contrôle la pression de l'air proportionnellement à un signal électrique.
● Plage de pression de -1,3 à -80 kPa.
● Taille de port disponible 1/4
● Option de support de montage

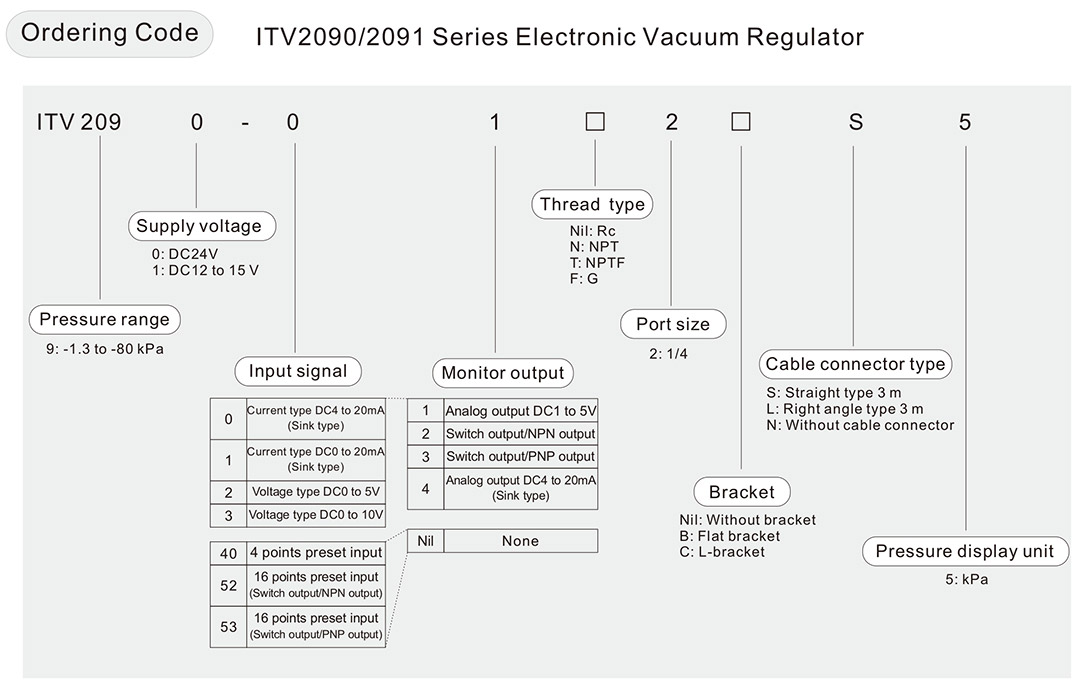

Spécification du produit
| Modèle | ITVX2090 | ITVX2091 | |
| Min. d'alimentation pression de vide *1) | Régler la pression -13,3 kPa | ||
| Max. fournir une pression de vide | -101kPa | ||
| Régler la plage de pression | -1,3 à -80kpa | ||
| Alimentation électrique | Tension | DC24V ± 10% | DC12 à 15V |
| Consommation actuelle | Tension d'alimentation type DC24 V : 0,12 A ou moins *6) Tension d'alimentation type DC12 à 15 V : 0,18 A ou moins | ||
| Signal d'entrée | Type de courant *2) | DC4 à 20 mA, DC0 à 20 mA (type dissipateur) | |
| Type de tension | DC0 à 5V, DC0 à 10V | ||
| Entrée prédéfinie | 4 points (négatif commun), 16 points (pas de polarité commune) | ||
| Impédance d'entrée | Type actuel | 250 Ω ou moins *3) | |
| Type de tension | Env. 6,5 kΩ | ||
| Entrée prédéfinie | Tension d'alimentation type DC24 V : env. 4,7 kΩ Tension d'alimentation type DC12 V : env. 2,0 kΩ | ||
Signal de sortie *4) (Sortie du moniteur) | Sortie analogique | DC1 à 5 V (impédance de sortie : environ 1 kΩ) DC4 à 20 mA (type dissipateur) (impédance de sortie : 250 Ω ou moins) Précision de sortie ±6 % FS ou moins | |
| Sortie du commutateur | NPN Open Collector Sortie: Max. 30 V, 80 Ma PNP Open Collector Sortie: Max. 80 mA | ||
| Linéarité | ± 1% FS ou moins | ||
| Hystérèse | 0,5 % FS ou moins | ||
| Répétabilité | ±0,5 % FS ou moins | ||
| Sensibilité | 0,2 % FS ou moins | ||
| Caractéristiques de la température | ±0,12 % FS/℃ ou moins | ||
| Affichage de la pression de sortie | Précision | ±2 % FS ±1 chiffre ou moins | |
| Unité | kPa *5) Min. affichage : 1 | ||
| Température de travail | 0 à 50 ℃ (pas de condensation) | ||
| Enceinte | IP65 | ||
| Poids | 350g | ||
*1) Le min. La pression du vide d'alimentation doit être inférieure de 13,3 kPa à la pression maximale. valeur de réglage de la pression du vide.
*2) DC4 à 20 mA n'est pas possible avec le type à 2 fils. Une tension d'alimentation (DC24 V ou DC12 à 15 V) est requise.
*3) Valeur pour l'état sans circuit de surintensité inclus. Si une tolérance est prévue pour un circuit de surintensité, l'impédance d'entrée varie en fonction de l'alimentation d'entrée. Ceci est de 350 Ω ou moins pour un courant d'entrée de 20 mA CC. Lors de la mesure d'une sortie analogique ITV de 1 CC à 5 V, si l'impédance de charge est inférieure à 100 kΩ, la précision du moniteur de sortie analogique de ±6 % (étendue totale) peut ne pas être disponible. Le produit avec une précision de ± 6 % est fourni sur votre demande. La pression de sortie reste inchangée.
*4) La sortie analogique ou la sortie de commutation doivent être sélectionnées. De plus, lorsque la sortie de commutation est sélectionnée, la sortie NPN ou la sortie PNP doit également être sélectionnée. Soyez prudent car le type d’entrée prédéfini n’est pas équipé d’une fonction de signal de sortie.
*5) Veuillez contacter VPC concernant l'indication avec d'autres unités de pression.
*6) Reportez-vous au tableau ci-dessous pour les spécifications de communication.

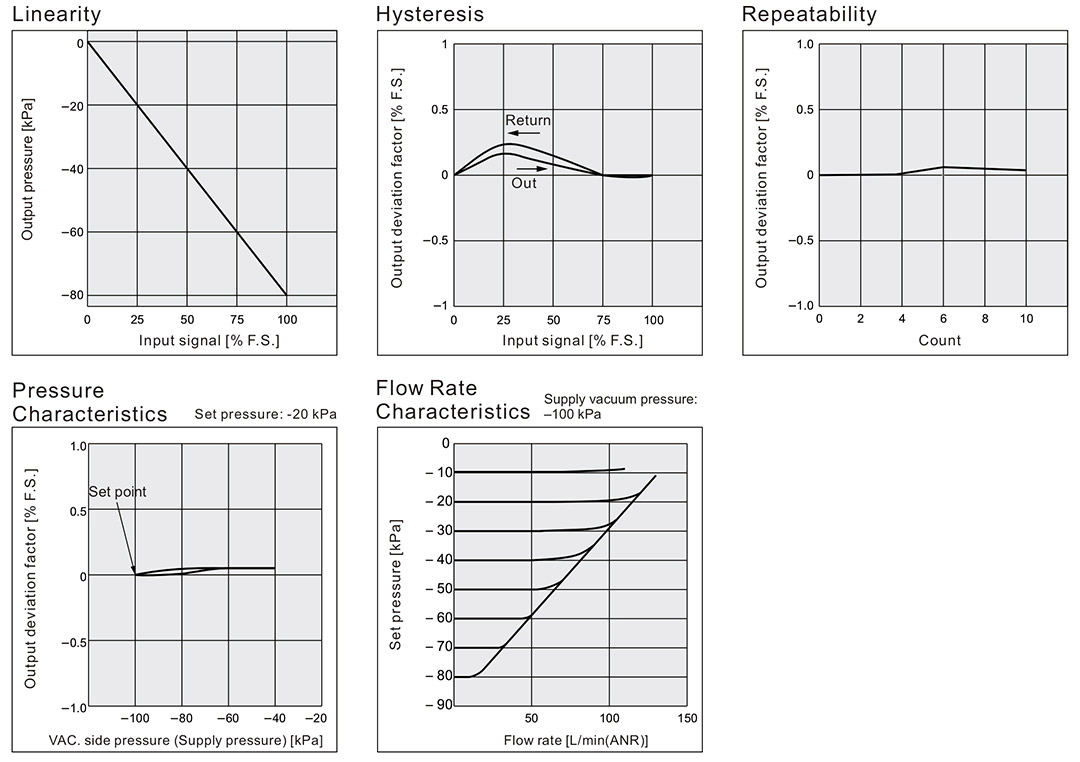

Conditions de mesure des caractéristiques de débit
● Débit d'échappement de la pompe à vide utilisée pour la mesure : 500 L/min (ANR)
● Pression du vide d'entrée : –100 kPa [Lorsque le débit de sortie est de 0 L/min (ANR)]
● Max. débit : 132 L/min (ANR) (avec une pression de vide d'entrée à –39 kPa)

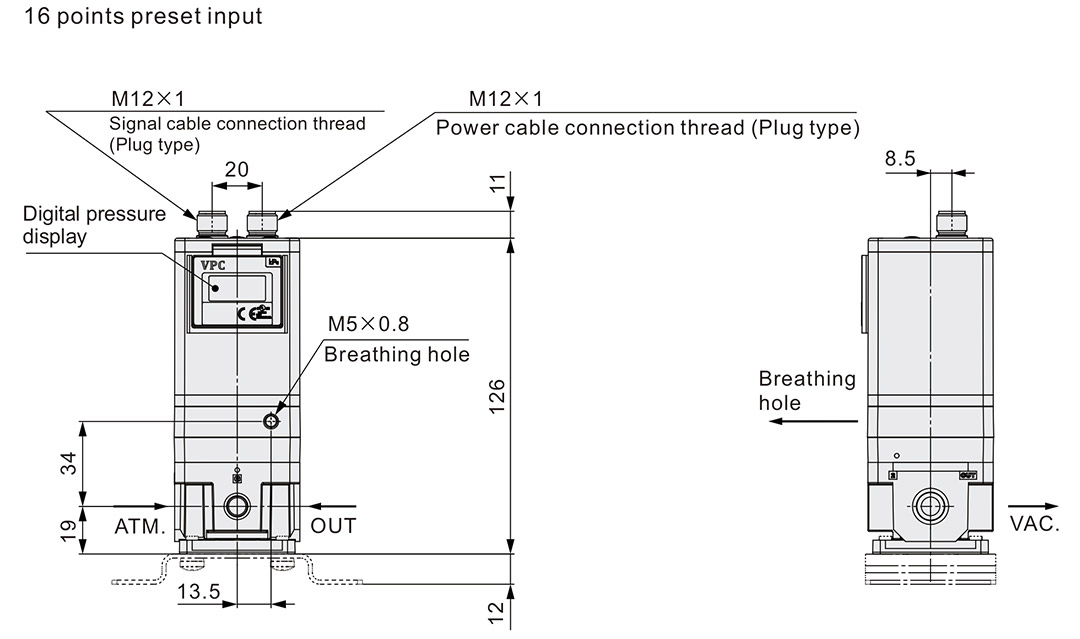

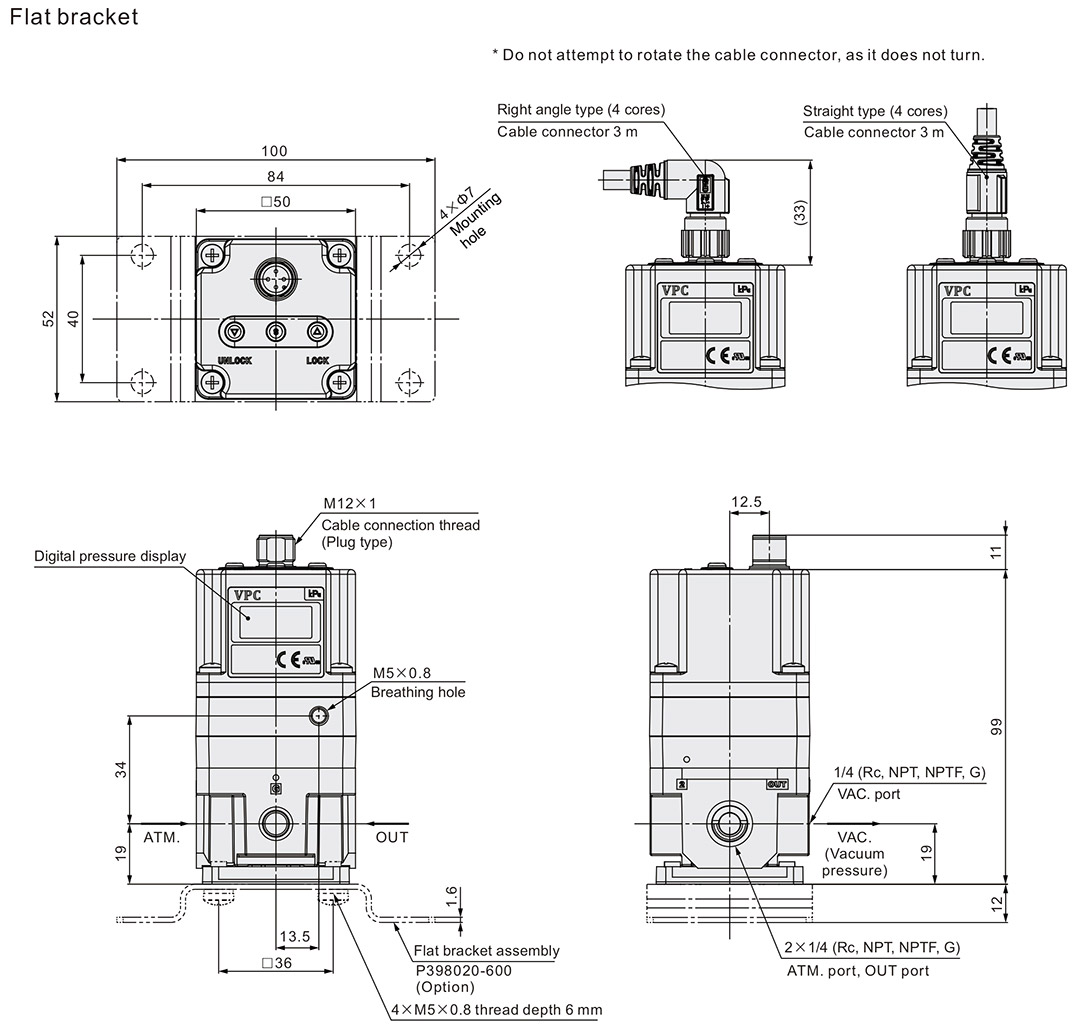

Dimensions principales

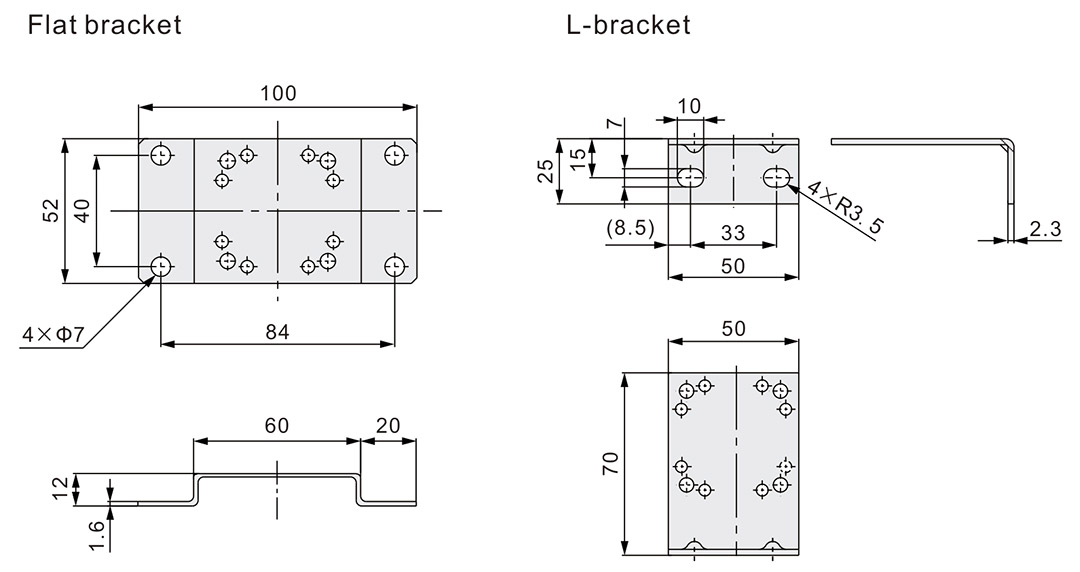

| Description | N ° de pièce | |
| Ensemble de support plat (y compris les vis de montage) | P398020-600 | |

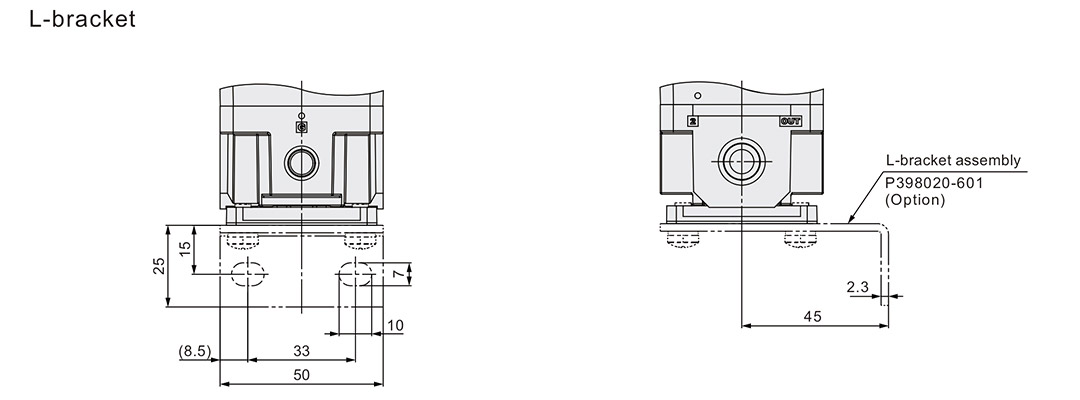

| Ensemble de support en L (y compris les vis de montage) | P398020-601 | |
| Connecteur du câble d'alimentation (4 conducteurs) | Type droit 3 m | P398020-500-3 |
| Type à angle droit 3 m | P398020-501-3 | |
