| Moyen de travail: | |
|---|---|

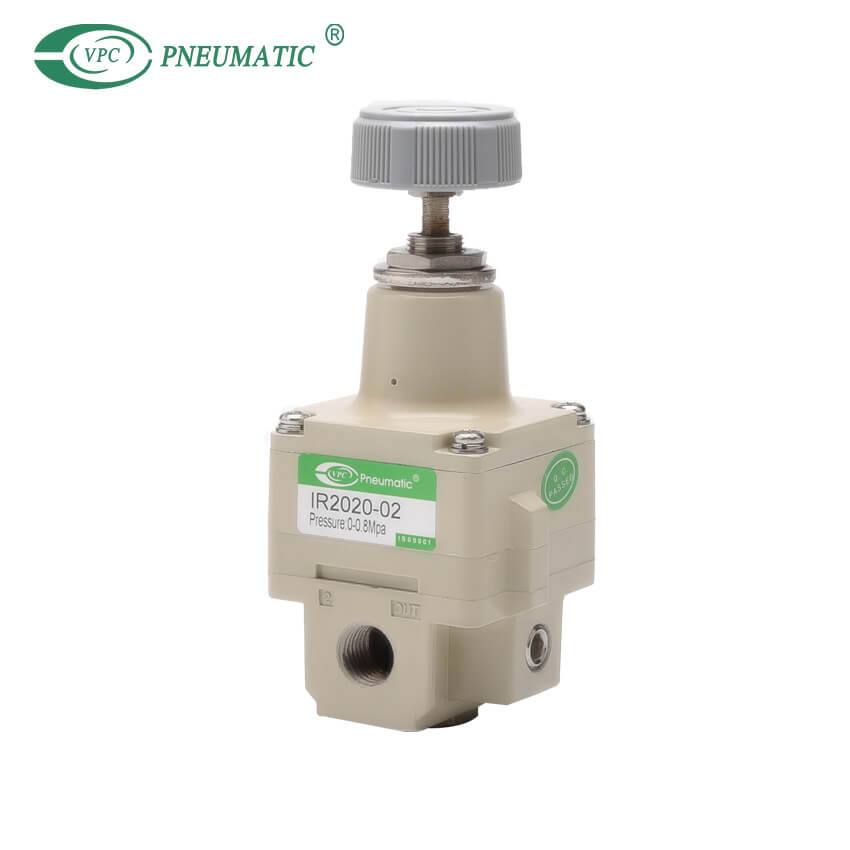

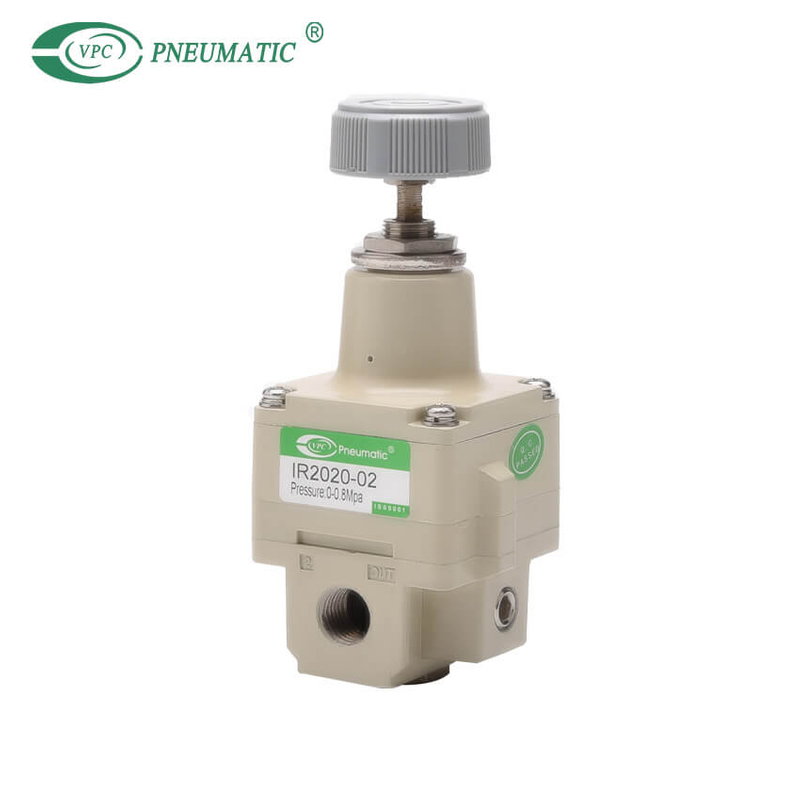

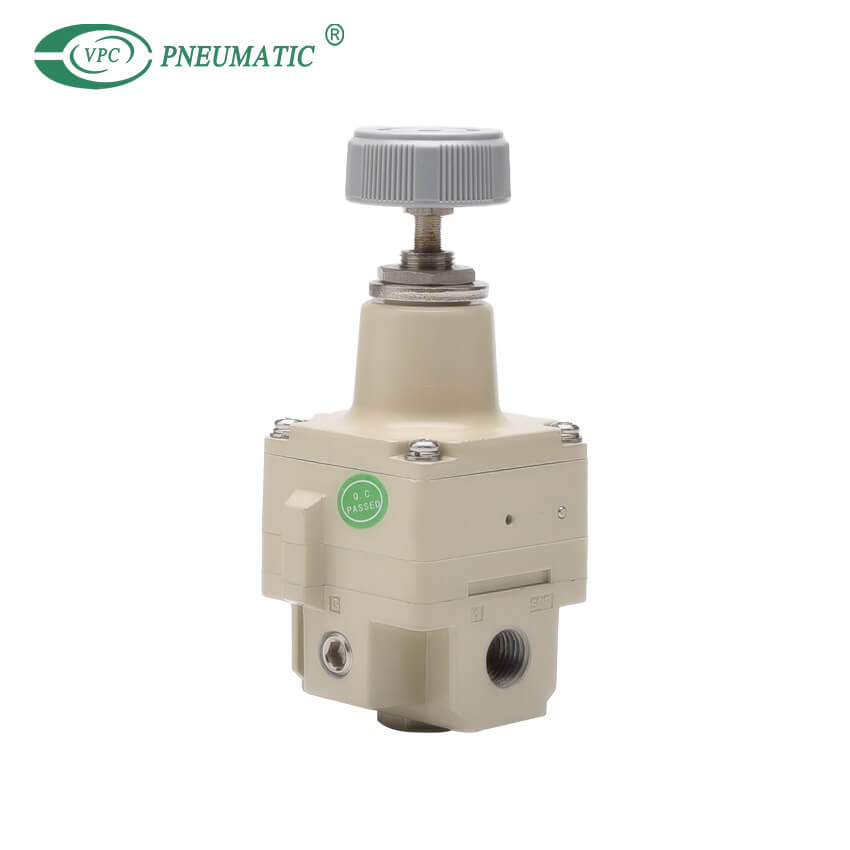

Spécification de produit
IR - 2① 0② 0③ 0 - □④ 02⑤ □⑥ - □⑦ - □⑧
①2 → Taille du corps
| 1 | Série IR1000 |
| 2 | Série IR2000 |
| 3 | Série IR3000 |
② 0 → Type de paramètre
| 0 | Type de base (bouton) |
| 1Note 1) | Type à commande pneumatique |
③ 0 → Plage de pression réglée
| 0 | 0,005 à 0,2 MPa |
| 1 | 0,01 à 0,4 MPa |
| 2 | 0,01 à 0,8 MPa |
| 0 | 0,01 à 0,2 MPa |
| 1 | 0,01 à 0,4 MPa |
| 2 | 0,01 à 0,8 MPa |
④ □ → Type de filetage
| Néant | RC |
| N | TNP※ |
| F | G※ |
※Semi-standard
⑤ 02 → Taille du port
| Symbole | Taille | Application | ||
| IR1000 | IR2000 | IR3000 | ||
| 01 | 1/8 | ● | ||
| 02 | 1/4 | ● | ● | |
| 03 | 3/8 | ● | ||
| 04 | 1/2 | ● | ||
⑥ □ → Type de filetage
| Néant | Aucun |
| B | avec support |
| GNote 2) | avec manomètre |
⑦ □ → Suffixe 1
| Néant | – |
| TNote 3) | Pour les environnements à haute température (-5 à 100 ℃) |
| LRemarque4),5) | Pour les environnements à basse température (-30 à 60 ℃) |
⑧ □ → Suffixe 2
| Néant | – |
| RRemarque6) | Support, plaque signalétique, montage sur le côté opposé |
⑨ □ → Fabriqué sur commandeRemarque7)
| Symbole | spécification |
| X1 | Spécifications sans graisse |
| X170 | Compatible avec les supports de connexion modulaires (Avec adaptateur modulaire) |
| X465 | Avec pressostat numérique (ISE30A) |
Note 1) Les modèles à commande pneumatique sont uniquement IR2120 et IR3120.
Note 2) Pour le modèle avec manomètre (G), le manomètre est expédié ensemble, mais non assemblé.
Remarque 3) Max.80°C pour la spécification d'environnement à haute température T avec manomètre (G)
Note 4) Pour la spécification d'environnement basse température L, les combinaisons avec le manomètre (G) ne sont pas disponibles.
Note 5) La spécification d'environnement basse température L n'est pas disponible pour la série IR1000.
Note 6) La position de montage standard de la plaque signalétique est à l'avant lorsque l'on regarde le régulateur de précision avec le côté SUP à gauche et le côté OUT à droite.Le support est fixé à l'arrière.
Note 7) Le produit répondant aux spécifications suivantes est également disponible :
Préfixe (10-) : série propre
Préfixe (25A-) : Compatible batterie secondaire
Préfixe (80-) : résistant à l'ozone (spécification du caoutchouc fluoré)
IRMOO : spécifications du collecteur (pour les séries IR1000 et IR2000 uniquement. Sauf type à commande pneumatique et série IR3000)
Description du produit
| Modèle | Type de base | Type à commande pneumatique | |||
| IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
| Milieu de travail | Air | ||||
| Max.pression de travail | 1,0MPa | ||||
| Min.pression de travail*1) | Pression de réglage + 0,05MPa | Pression de réglage + 0,1MPa | Pression de réglage + 0,05 MPa | Pression de réglage + 0,1 MPa | |
| Plage de pression réglée | IR1000 : 0,005 à 0,2MPa IR1010 : 0,01 à 0,4MPa IR1020 : 0,01 à 0,8MPa | IR2000 : 0,005 à 0,2MPa IR2010 : 0,01 à 0,4MPa IR2020 : 0,01 à 0,8MPa | IR3000 : 0,01 à 0,2MPa IR3010 : 0,01 à 0,4MPa IR3020 : 0,01 à 0,8MPa | 0,01 à 0,8MPa | 0,01 à 0,8MPa |
| Pression du signal d'entrée*2） | — | 0,01 à 0,8MPa | 0,01 à 0,8MPa | ||
| Sensibilité*3） | À moins de 0,2 % de la portée totale | ||||
| Répétabilité*3） | À ±0,5 % de la portée totale | ||||
| Linéarité*4） | — | À ± 1 % de la portée totale | |||
consommation d'air*5） (À une pression d'alimentation de 1,0 MPa) | 4,4 L/min (ANR) ou moins | 4,4 L/min (ANR) ou moins | 11,5 L/min (ANR) ou moins | 4,4 L/min (ANR) ou moins | 11,5 L/min (ANR) ou moins |
| Taille du port | RC1/8 | RC1/4 | Rc1/4,3/8,1/2 | RC1/4 | Rc1/4,3/8,1/2 |
| Manomètre | Rc1/8 (2 emplacements) | ||||
| Température de fonctionnement | -5 à 60℃ (Pas de gel) | ||||
*1) Avec une condition d’absence de débit côté sortie.En plus de la pression réglée, veillez à maintenir une pression différentielle minimale de 0,05 MPa pour les séries IR1000 et IR2000 et de 0,1 MPa pour les séries IR3000.
*2) Applicable uniquement aux types pneumatiques IR2120 et IR3120.Le type de base est excepté.
*3) Les valeurs caractéristiques sont soumises à des conditions dans lesquelles d'autres caractéristiques, telles que les changements séculaires et les changements de température, ne sont pas inclus.
*4) Indique la linéarité de la pression de sortie par rapport à la pression du signal d'entrée.
*5) L'air est normalement évacué dans l'atmosphère à partir d'un trou de purge ou d'un port d'échappement.
| Description | Numéro de pièce. | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| Support | P36201023 | P36202028 | P362030-20* | ||||||
| Manomètre (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* Un support et deux vis de montage (M5 x 35). Pour monter le support, retirez deux vis du corps (M5 x 30) sur la plaque signalétique du côté opposé et remplacez les deux vis attachées. vis de montage du support (M5 x 35).
| Description | Modèle applicable | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Filtre à air | AF20-A | AF30-A | AF40-A |
| ②Séparateur de brouillard | AFM20-A | AFM30-A | AFM40-A |
| ③Interface | Y200-A | Y300-A | Y400-A |
| ④Interface avec support | Y200T-A | Y300T-A | Y400T-A |
* L'adaptateur modulaire attaché au produit sur commande (IR□□□□-□□-X170) sont expédiés ensemble, mais non assemblés.
Dimensions principales
