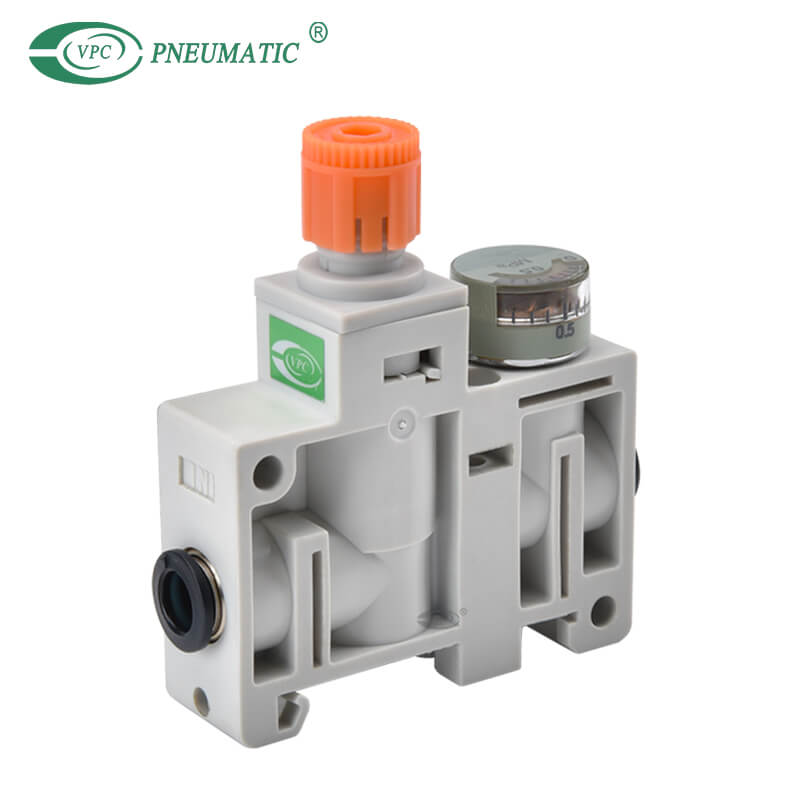

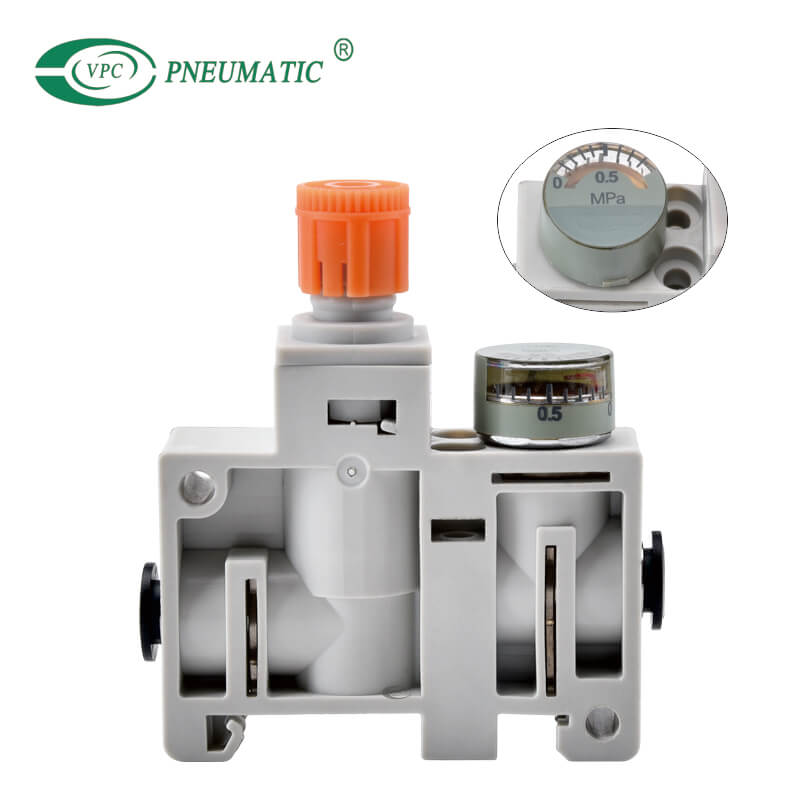

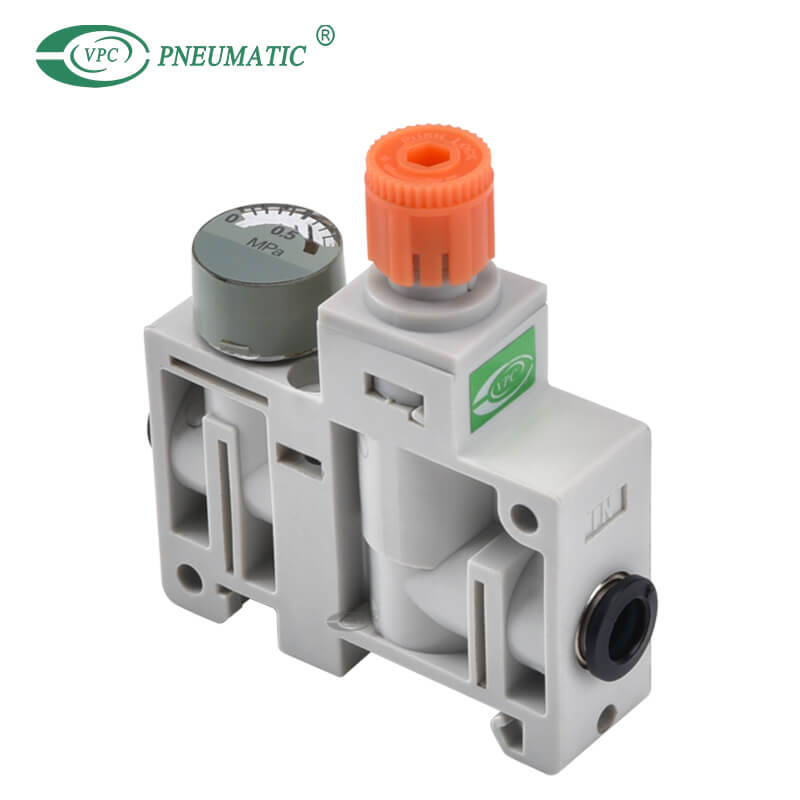

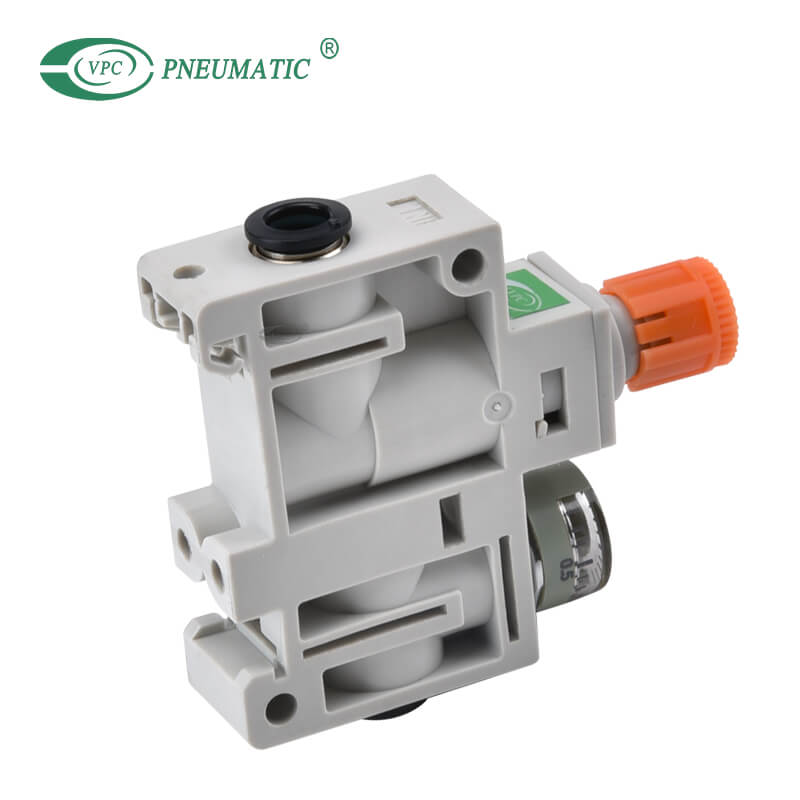

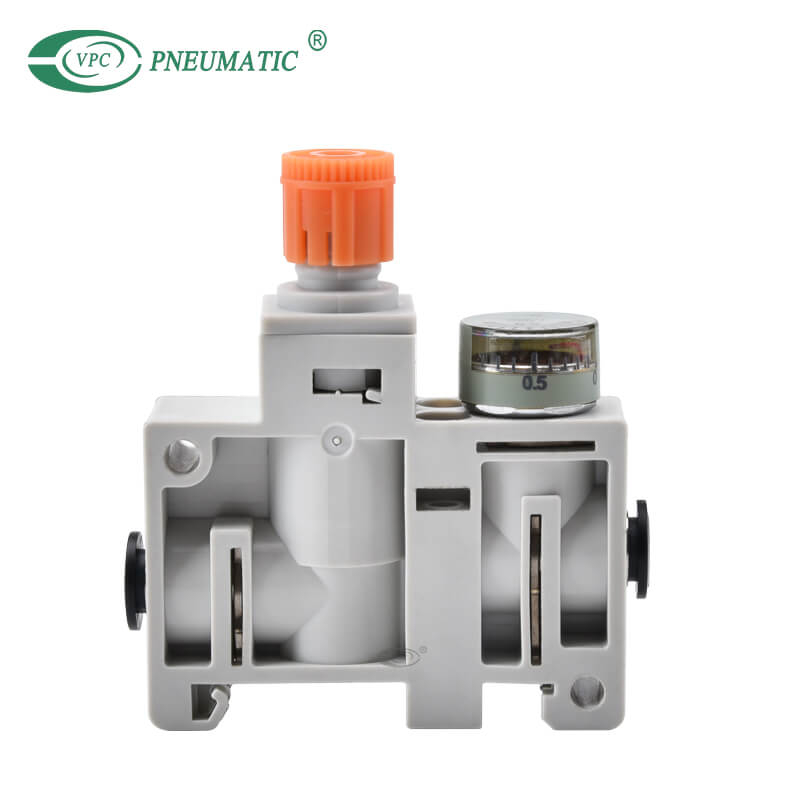

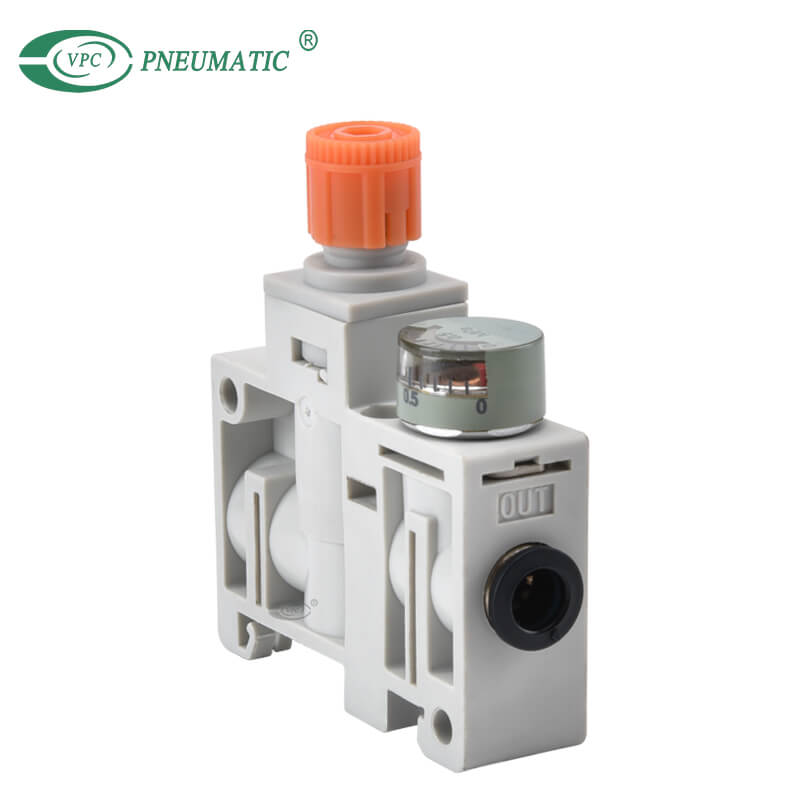

Régulateur de la série ARM5S, type d'unités simples

Partager sur:
Les modèles standard ARM de la série de collecteurs de régulateur d'air sont disponibles avec 4 méthodes de connexion et disposent d'une fonction de refoulement.Les styles modulaires peuvent être librement montés sur une station multiple et rapidement installés à l'aide de la nouvelle poignée.
  • ARM5S
  • VPC Pneumatic
  • 8421399000
Moyen de travail:
Température de fonctionnement:
Plage de réglage de la pression:
Garantie de qualité:
État de disponibilité:

Description du produit

Caractéristique du produit

1. Petit régulateur de collecteur compact, unité unique.

2. Deux styles de montage disponibles :  Montage direct, montage sur rail DIN.

3. Type de raccord IN/OUT de taille métrique et en pouces.

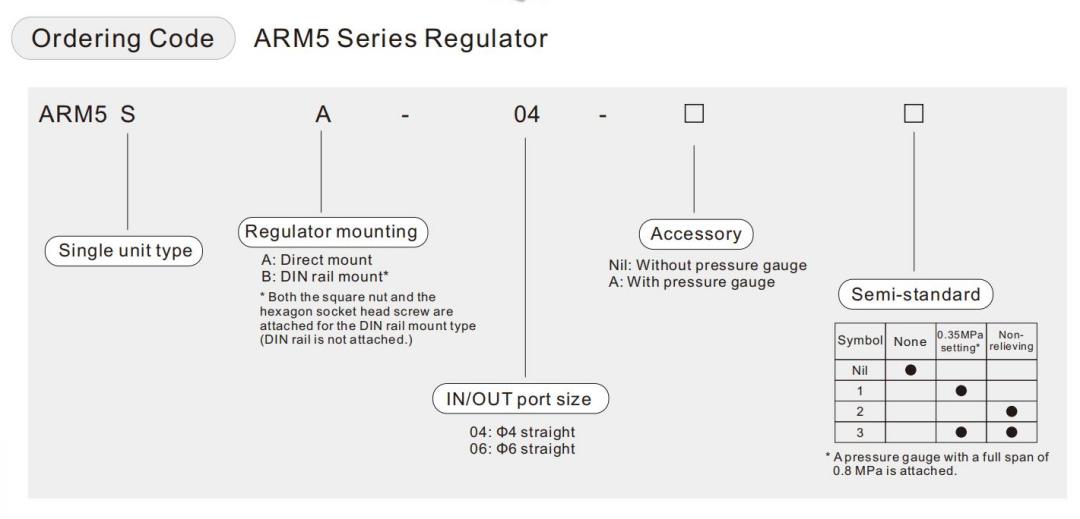

4. Les options incluent avec ou sans manomètre, réglage de 0,35 MPa, sans soulagement et représentation de l'unité.

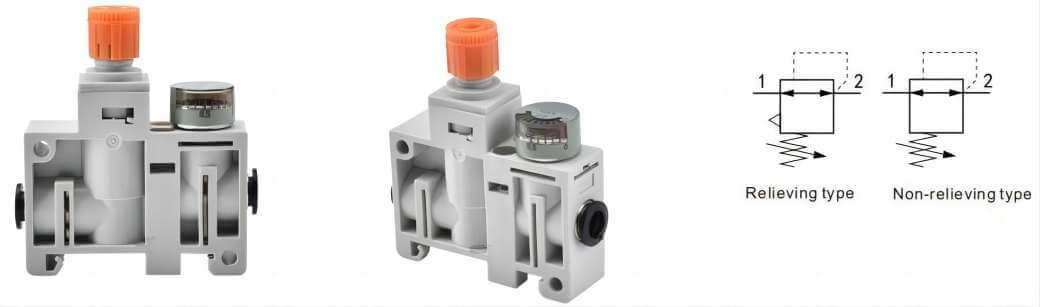

Symbole

régulateur de pression smc

*Un modèle standard est équipé d'une fonction de refoulement.

*Une vanne principale s'ouvre lorsque la pression d'entrée est relâchée,  puis une pression de sortie reflue dans le côté entrée .


régulateur d'air smc

Spécifications du produit

ModèleARM5S
Construction du régulateur
Action directe
Principe de fonctionnementType de piston
Mécanisme de secoursStandardType de soulagement
Semi-standardType sans soulagement
Fonction de refoulementDans (type déséquilibré)
Tube latéral IN ODΦ4, Φ6
Tube extérieur OD
Φ4, Φ6
Pression d'épreuve1.5MPa
Max.pression de travail1.0MPa
Régler la plage de pressionStandard0.05 à 0.7MPa
Semi-standard

0,05 à 0,35 MPa (type basse pression)

Milieu de travailAir
Température de fonctionnement5 à 60℃

*Une pression de réglage de 0,1 MPa ou plus est requise en cas d'utilisation en flux inverse.


FAQ sur le produit

Q1.Qu'est-ce qu'une unité FRL ?

Une unité FRL comprend un filtre (F), un régulateur (R) et un lubrificateur (L).Ces unités individuelles peuvent se combiner en une seule unité pour assurer un air propre dans un système pneumatique.Il est également possible d'utiliser chaque composant individuellement.


Q2.Qu'est-ce que l'unité FRL explique son fonctionnement et sa fonction ?

L'air comprimé fourni aux systèmes pneumatiques peut souvent être contaminé, surpressurisé ou non lubrifié.C'est là qu'interviennent les unités de lubrification et de régulation de filtre. Les unités FRL sont utilisées pour aider à prévenir les dommages aux équipements en aval en garantissant que tout air comprimé fourni aux machines électriques est exempt de contamination.


Q3.Comment sélectionner une unité FRL ?

Dans la plupart des cas, vous choisirez entre des unités FRL à 2 ou 3 étages.Saviez-vous que les deux solutions peuvent faire le même travail ?Les deux solutions délivrent les mêmes 3 fonctions (Régulation, Filtrage, Lubrification).Les principales différences entre ces deux types de FRL sont l'esthétique et la compacité.


Q4.Quelle huile est utilisée dans FRL  unité?

Remplissage du lubrifiant.  Utiliser de l'huile turbine ISO VG 32 pour le lubrificateur.Débrancher l'alimentation en air.Tout d'abord, retirez le bol d'huile et remplissez d'huile en dessous du niveau maximum.Tout en tirant le bouchon vers le bas, tournez le bol d'huile de chaque côté pour le retirer.


En apprendre davantage sur Unités FRL, veuillez contacter VPC !

Catalogue PDF
