| Booster Regulator Body Material:: | |
|---|---|
| Pression de travail: | |
| Capacité du réservoir: | |
| Réservoir: | |

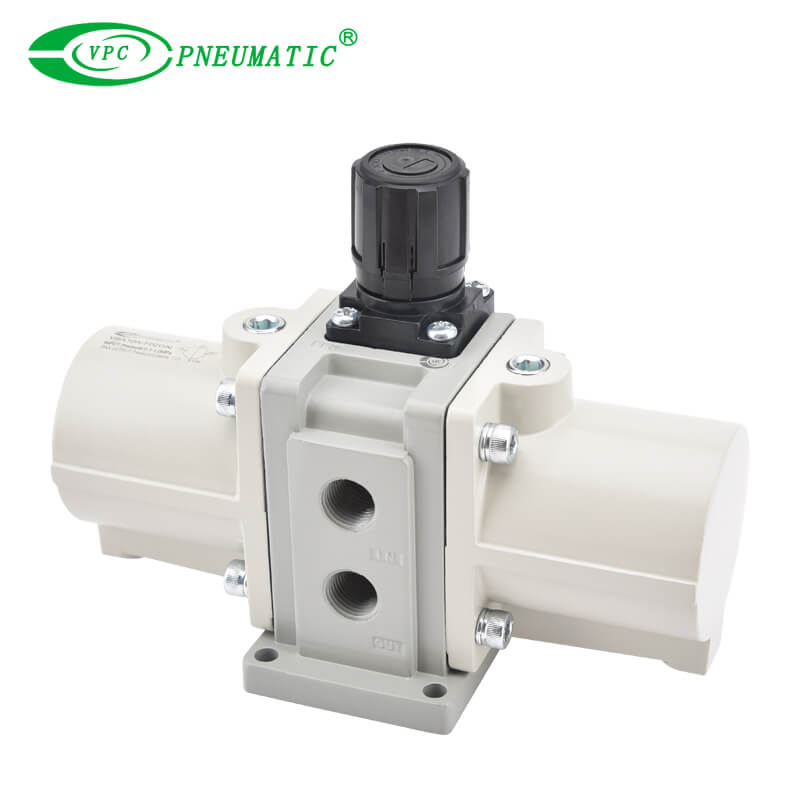

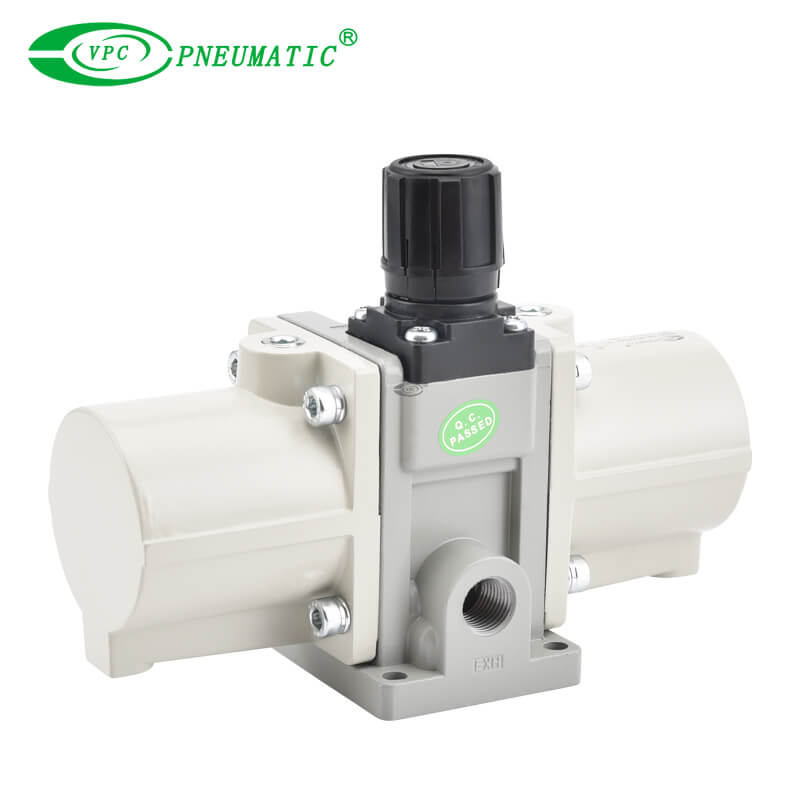

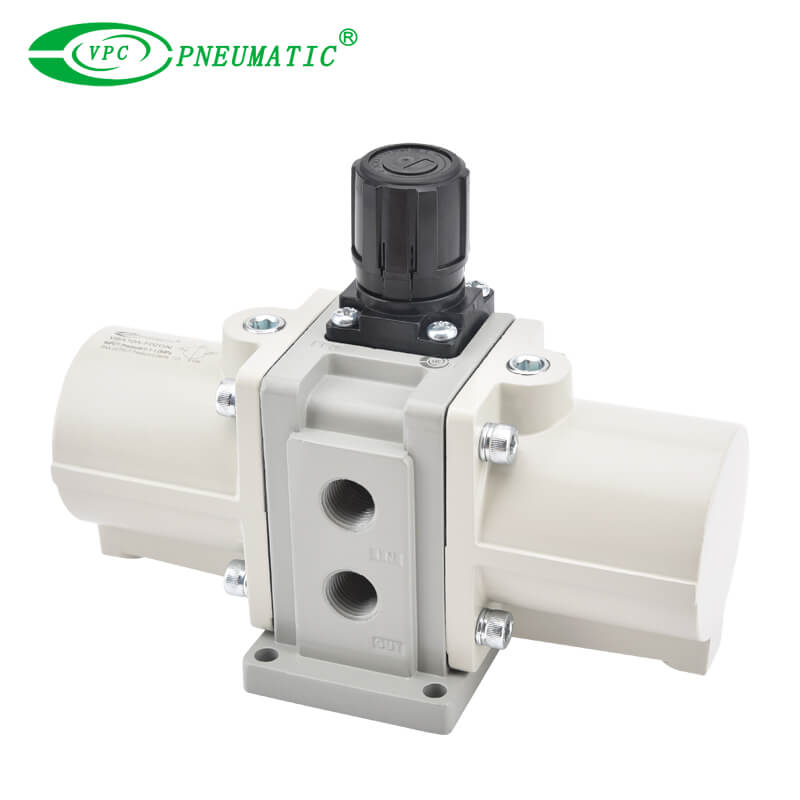

Description du produit
1. Réglage facile de la pression de sortie.
2. Stimule la pression de la ligne locale sans nécessiter de puissance supplémentaire.
3. Possible d'obtenir un maximum de double pression en connectant l'air avec une ligne d'usine. (VBA11A: maximum 4 fois)
4. Type d'économie d'espace qui relie directement les réservoirs d'air et les régulateurs de rappel.
Spécifications du produit
| Modèle | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| Moyen de travail | Air comprimé | ||||||
Rapport d'augmentation de la pression | Deux fois | 2 à 4 fois * 4) | |||||
| Mécanisme de réglage de la pression | Bouton avec mécanisme de soulagement * 2) | À l'air | Bouton avec mécanisme de soulagement * 2) | ||||
Max.Flow Rate * 3) [L / min (anr)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| Régler la plage de pression (MPA) | 0,2 à 2,0 | 0,2 à 1,0 | 0,2 à 1,6 | 0,4 à 2,0 | |||
| Plage de pression d'alimentation (MPA) | 0,1 à 1,0 | ||||||
| Pression de preuve (MPA) | 3 | 1.5 | 2.4 | 3 | |||
| Taille du port (RC) (IN / OUT: 2 emplacements) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Gauge de pression Taille du port (RC) (IN / OUT: 2 emplacements) | 1/8 | ||||||
| Port de connexion du réservoir (avec fiche) * 5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| Température ambiante et fluide (℃） | 2 à 50 (pas de congélation) | ||||||
| Installation | Horizontal | ||||||
| Lubrification | Graisse (non-lubrifiant) | ||||||
| Poids (kg) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
* 1) Assurez-vous de fixer une capacité d'alimentation en air de la pression de fonctionnement minimale (0,1 MPa) ou plus.
* 2) Si la pression de sortie est supérieure à la pression réglée par le bouton, la pression excessive est épuisée à l'arrière du bouton.
* 3) débit à in = out = 0,5 MPa. La pression varie en fonction des conditions de fonctionnement. Reportez-vous aux caractéristiques de débit ''.
* 4) Réglez le rapport augmentation de pression à 2 ou plus.
* 5) Le port de connexion du réservoir ne peut pas être utilisé pour des applications autres que la connexion avec VBAT.
Ligne continue: gamme de fonctionnement
Fonctionne pour que le débit suit la ligne continue même lorsque l'air latéral de sortie a été consommé.
Ex.) Pour le VBA10A: lorsque la pression d'entrée est de 0,5 MPa et que la pression réglée est de 1,0 MPa, fonctionne à un débit d'air de sortie de 180 l / min (ANR) ou moins.
Ligne pointillée: en dehors de la plage de pression réglée
P1: pression d'entrée P2: pression de sortie
* Lorsqu'il est opéré à un débit qui se situe dans la zone instable (conditions p2
La pulsation est diminuée avec un réservoir. Si la capacité de sortie est sous-dimensionnée, une pulsation peut se produire.
Conditions
Pression d'entrée: 0,5 MPa
Pression de réglage de sortie: 1 MPa
Débit: entre 0 et Max. débit
Performance du réservoir aérien
● Amplace la pulsation générée du côté de la sortie.
● Lorsque la consommation d'air dépasse l'alimentation de l'air pendant le fonctionnement intermittent, l'air requis sera accumulé dans le réservoir pour une utilisation.
● Cela ne s'applique pas à un fonctionnement continu.
● Le fonctionnement à un débit qui se situe dans la zone instable dans les conditions temporaires P1 ≥ P2 peut être empêchée lorsque l' air latéral de sortie a été consommé.
Pièces de remplacement / kit Non
Passez une commande avec le numéro de kit applicable suivant.
| Modèle | Vba10a | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | Vba11a |
| N ° de kit | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |
Le kit comprend les pièces de ① à ⑦ et un pack de graisse.
| Non. | Modèle | Vba10a | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | Vba11a |
| Quantité | ||||||||
| 1 | Sceau de piston | 2 | 2 gros 1 petit | 2 | 1 chaque grand et petit | |||
| 2 | Assemblée du gouverneur | 1 | ||||||
| 3 | Clapet anti-retour | 4 | 2 | |||||
| 4 | Joint | 2 | ||||||
| 5 | Joint de tige | 1 | ||||||
| 6 | Vis | - | 8 | 12 | 8 | 12 | - | |
| 7 | Couvrir C Assemblage | - | 1 | |||||
| - | Joint | 1 | 2 | 1 | 2 | 1 | ||
Dimensions principales
* Pour des dimensions détaillées, des spécifications et des délais, veuillez contacter VPC.
