| Moyen de travail: | |
|---|---|
| Matériel: | |
Description du produit
1. Capacité à haute pression : capable de gérer les pressions jusqu'à Bar 40 , ce régulateur est conçu pour une performance haute, même dans les systèmes les plus exigeants .
2. lourde : Construction construite avec des matériaux renforcés pour gérer les pressions élevées en toute sécurité et de manière fiable, assurant une durabilité à long terme .
3. Débit élevé : offre un débit élevé tout en maintenant un contrôle précis de la pression , ce qui le rend idéal pour les systèmes avec une demande d'air importante .
4. Caractéristiques de sécurité: comprend des vannes de sécurité intégrées pour se protéger contre les situations de surpression , assurant à la fois la sécurité des opérateurs et l'intégrité du système .
Spécification du produit

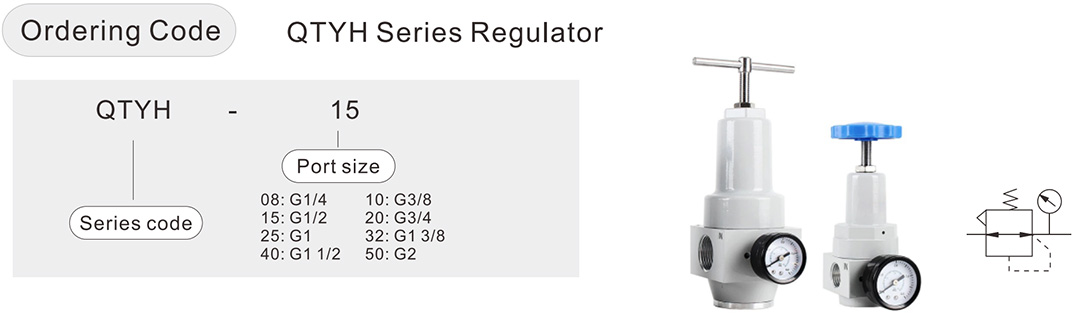

| Modèle | QTYH-08 | QTYH-10 | QTYH-15 | QTYH-20 | QTYH-25 | QTYH-32 | QTYH-40 | QTYH-50 |
| Taille du port | G 1/4 ' | G 3/8 ' | G 1/2 ' | G 3/4 ' | G 1 ' | G 1 1/4 ' | G 1 1/2 ' | G 2 ' |
| moyen de travail | Propre à l'air | |||||||
| Pression de preuve | 4,0 MPa | |||||||
| Plage de pression | 0,1 à 3,5 MPa | |||||||
Température | -5 à 60ºC | |||||||
| Matériau du corps | Aluminium | |||||||

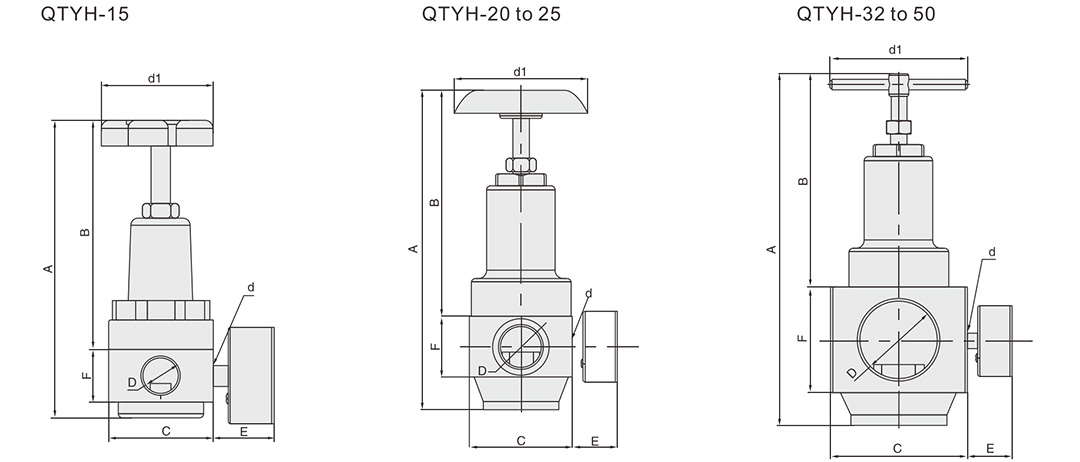

Dimensions du produit
(mm)
| Modèle | A | B | C | D | E | F | d | d1 |
| QTYH-08 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QTYH-10 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QTYH-15 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QTYH-20 | 232 | 164.5 | 75 x 75 | G 3/4 | 32.5 | 44 | G 1/4 | 98 |
| QTYH-25 | 232 | 164.5 | 75 x 75 | G 1 | 32.5 | 44 | G 1/4 | 98 |
| QTYH-32 | 256 | 155 | 100 x 100 | G 1 1/4 | 32.5 | 77 | G 1/4 | 100 |
| QTYH-40 | 256 | 155 | 100 x 100 | G 1 1/2 | 32.5 | 77 | G 1/4 | 100 |
| QTYH-50 | 256 | 155 | 100 x 100 | G 2 | 32.5 | 77 | G 1/4 | 100 |
