Qu'est-ce qu'une valve solénoïde à vide?

◆ Site Web de langue espagnole officielle VPC

1. Comment fonctionne le solénoïde à vide?

Le solénoïde à vide utilise le principe électromagnétique pour conduire l'ouverture et la fermeture du noyau de soupape ou du siège de soupape à travers le champ magnétique généré par la bobine électromagnétique, contrôlant ainsi la circulation de l'aspirateur ou de l'air comprimé.

2. Fonction de l'électrovanne à vide

① Contrôle de l'interrupteur du circuit à vide.

② Protection anti-débit : empêche l'air extérieur d'entrer accidentellement dans le système de vide et protège l'état de vide.

③ Contrôle automatique : avec PLC et d'autres systèmes de contrôle, l'électrovanne à vide peut réaliser un fonctionnement automatique.

④ Soutenez différents niveaux de vide et exigences d'écoulement.

3. Quelles sont les solénoïdes utilisés pour le vide?

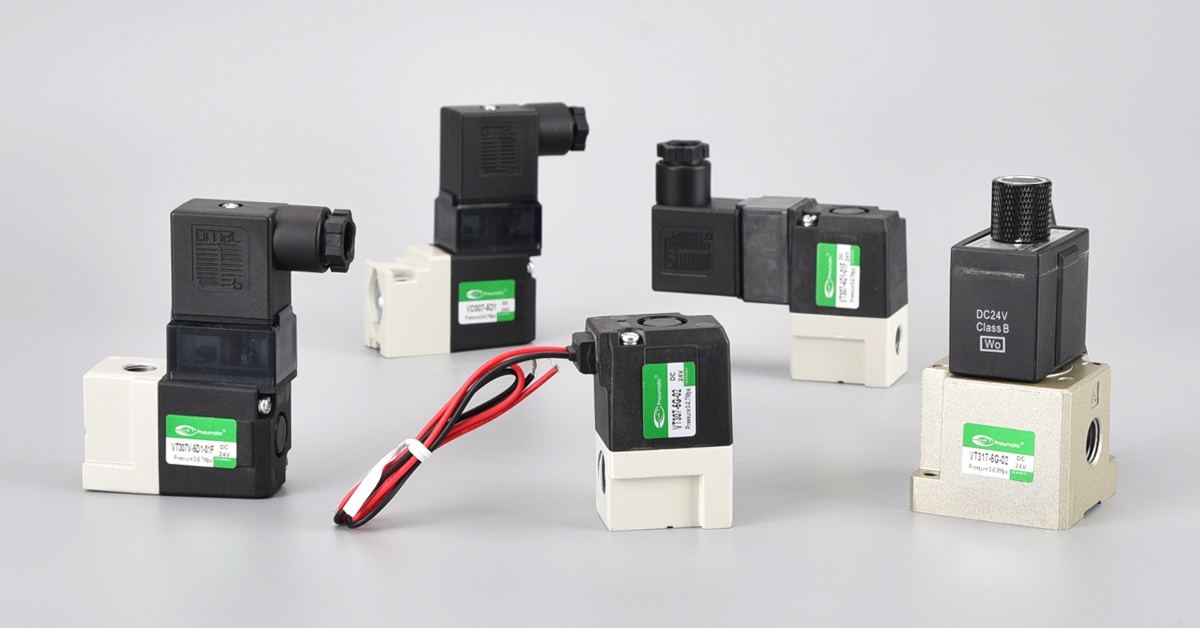

① Série VT307 Série directe POPPEPPET TYPE 3 PORT SOLENOWS (joint en caoutchouc)

② VT317 Série directe POPPET POPPET TYPE 3 PORT SOLENOW

Principe de travail : Le noyau de la vanne de la série POPPEP à action directe de la série VT adopte une structure POPPEP , ce qui signifie que le noyau de la valve est directement conduit de haut en bas par la bobine électromagnétique pour ouvrir ou fermer la valve.

Caractéristiques :

• Conception d'acteur direct: ne dépend pas de la pression du pilote, adapté aux systèmes de basse pression et d'aspirateur.

• Structure de la soupape de levage : bonnes performances d'étanchéité, étanchéité élevée à l'air, action de commutation stable.

• Une variété de modèles sont disponibles: VT307 , VT317 , VO VALVE et autres spécifications, adaptées aux différentes exigences de flux.

• Configuration multifonction: VT Series Single Valve a 6 fonctions: y compris une vanne normalement fermée, une vanne normalement ouverte, une vanne de sélecteur de , soupape de dédire , etc.

③ VK300 Série 3 Solénoïde à port, Poppet à opération directe

Principe de travail : la force électromagnétique entraîne directement le noyau de la valve pour monter et descendre pour atteindre le contrôle de gaz du gaz.

Caractéristiques :

• Pression de vide: -101.2kpa

• Conception environnementale sans cuivre : les matériaux sans cuivre et la compatibilité sous vide répondent aux exigences de la salle blanche

• Faible consommation d'énergie: DC 4W (standard), DC 2W

• Flux élevé: C = 0,80 dm³ / (S · Bar)

④ VGA342 Série 3 Port Air Soupape

⑤ VG342 Série Pilot POPPEPPET TYPE 3 PORT SOLENOWS (joint en caoutchouc)

Principe de travail : La soupape pilote est entraînée par la bobine électromagnétique, et la soupape pilote est utilisée pour contrôler l'ouverture et la fermeture de la soupape principale pour réaliser la commutation du chemin de gaz.

Caractéristiques :

• Utilisable dans le vide et les conditions de basse pression: vide: -101,2 kPa / basse pression: 0 à 0,2 MPa.

• Faible consommation d'énergie : DC 4 W (type standard) / DC 1,8 W (faible type de consommation d'énergie).

• Opération sans huile possible.

• Assemblages d'actionneur interchangeable: NC (normalement fermé), non (normalement ouvert) ou type de pilote externe.

• Peut être utilisé comme soupape de sélecteur ou vanne de diviseur (type de pilote externe).

⑥ Série 3PA / 3PB Action directe à 3 ports PORT POPPET VALVE

La structure de la série 3PA / 3PB est une soupape POPPEP de type équilibré de pression , qui n'est pas affectée par la pression de travail et atteint une faible performance de débit à faible puissance.

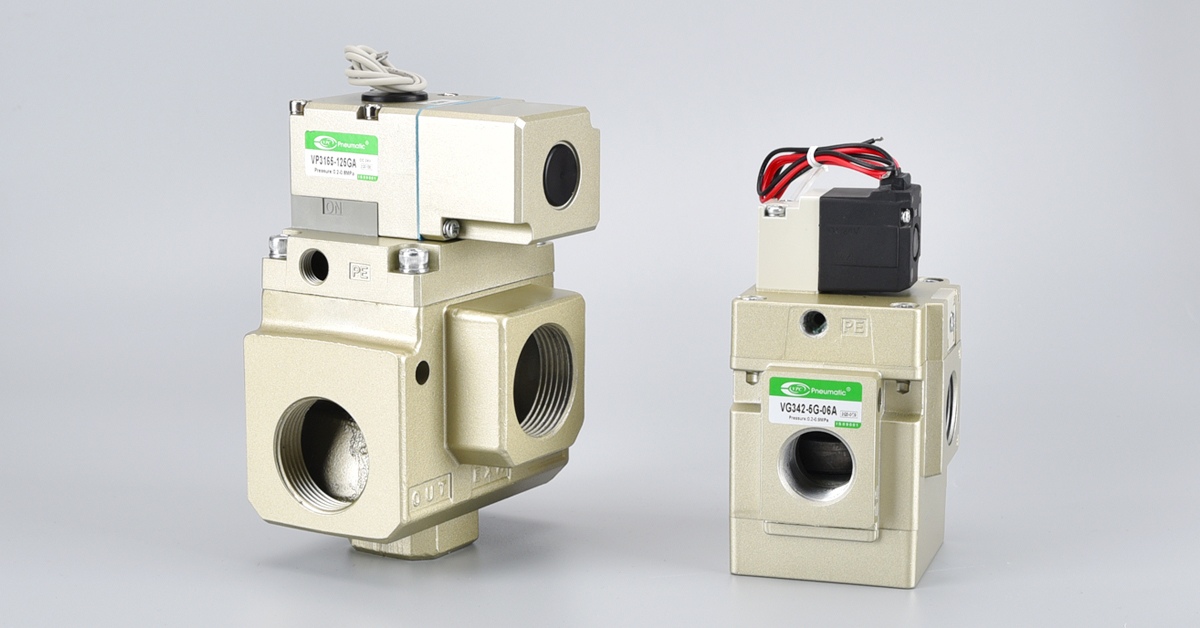

⑦ VP3145 / 3165/3185 Série Série de grande taille à 3 ports (joint en caoutchouc)

Principe de travail : La connexion entre les trois canaux ( port d' origine , d'origine , d'échappement ) est contrôlée par des signaux électriques. La structure pilote entraîne le fonctionnement de la vanne pilote lorsque la bobine électromagnétique est sous tension, contrôle la soupape principale pour s'ouvrir ou se fermer, et réalise la commutation du chemin de gaz.

Caractéristiques :

• Grand débit et faible résistance à l'échappement.

• Convient pour une utilisation dans le vide et les environnements à basse pression.

• Capable de basculer entre les configurations NC (normalement fermées) et non (normalement ouvertes).

• Scellage élastomère.

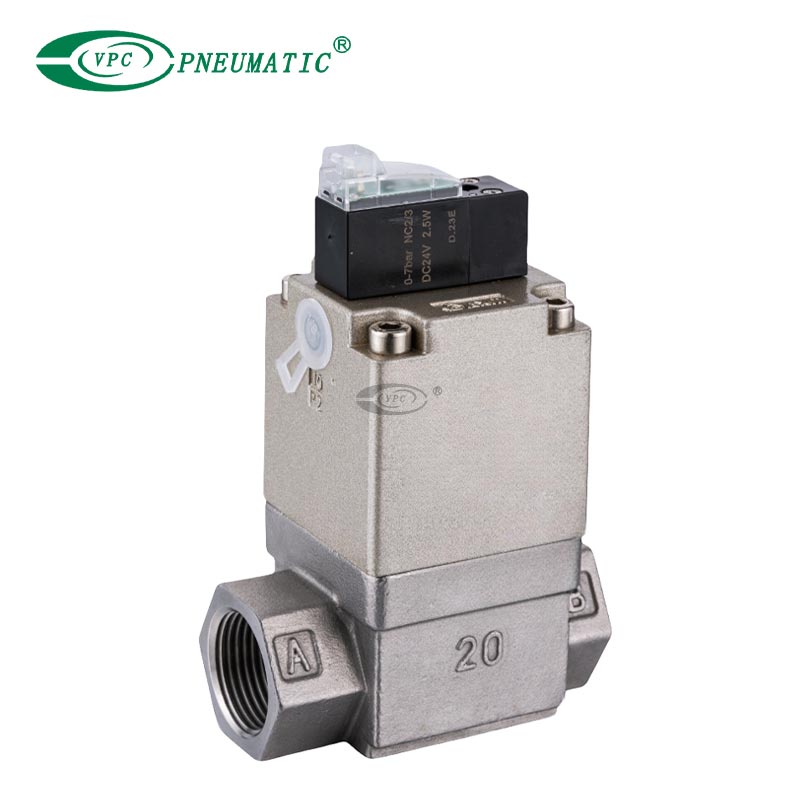

⑧ VNB Série Vanne de procédés opérationnelle pour le contrôle du débit

L'électrovanne à vide de la série VNB peut être utilisée avec une large gamme de fluides tels que l'air, l'eau, l'huile, l'essence, le vide, etc. en sélectionnant différents matériaux de carrosserie et joint. Ajustez avec précision le flux de fluide.

4. Comment juger si la valve solénoïde à vide est endommagée?

① Pas d'action après dynamisant

Utilisez un multimètre pour mesurer la résistance à la bobine. S'il est ouvert ou court-circuité, la bobine peut être endommagée.

② Valve bloquée ou lente réponse

Démantelez le corps de la valve après la mise hors tension et vérifiez s'il y a de la saleté ou des dégâts à l'intérieur.

③ Le vide ne peut pas être établi ou des fuites

Vérifiez si le siège de soupape et le joint sont vieillis, endommagés ou ont des matières étrangères.

④ Chaleur anormale ou odeur de brûlure

Vérifiez si la surface de la bobine et le terminal sont noires ou ont des marques de brûlure après la mise hors tension.

⑤ Bruit anormal

Si vous entendez un son bourdonnant ou en frottement métallique en cas de puissance, il se peut que le noyau de la valve soit porté ou que la force électromagnétique soit insuffisante.

Les soupapes de solénoïde à vide sont largement utilisées dans les systèmes , de machines d' , adsorption de V Acuum dans l'industrie de l'électronique, etc. Si vous souhaitez savoir plus d'informations sur les produits, VPC fournit des suggestions de sélection et un support technique, veuillez contacter VPC Pneumatique !
