La structure de la série 3PA/3PB est une vanne à clapet de type à pression équilibrée, qui n'est pas affectée par la pression de service et permet d'obtenir des performances de débit élevé à faible puissance.

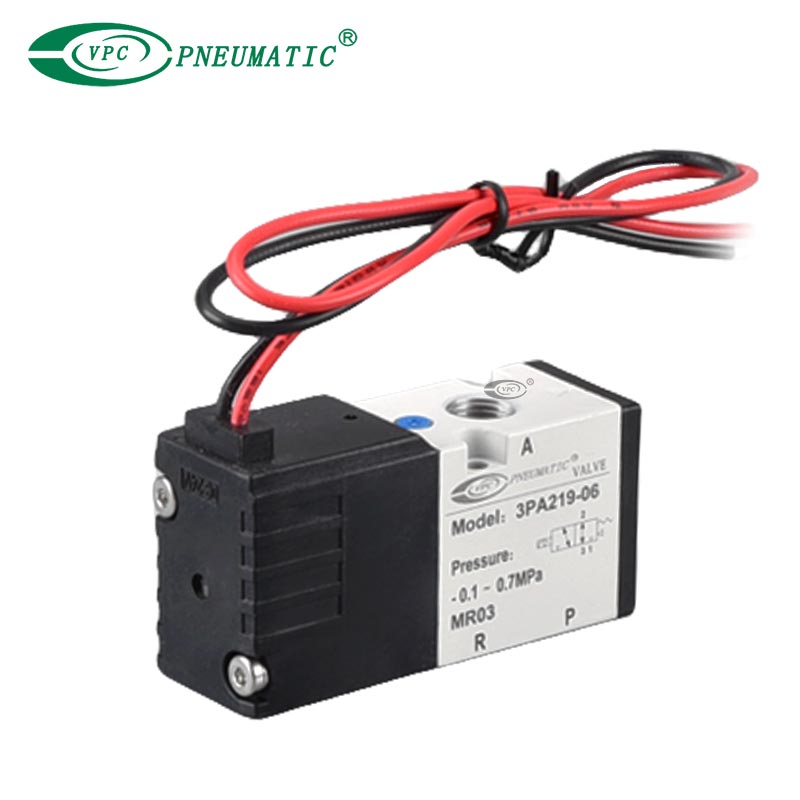

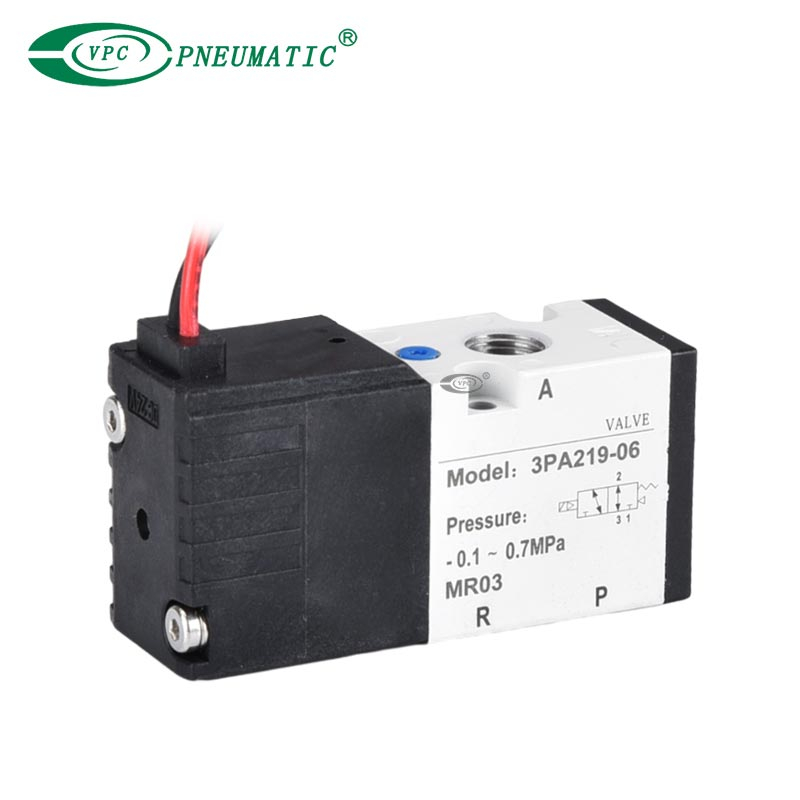

3PA319-06
VPC Pneumatic
| ports de connexion: | |
|---|---|
| Stations sur collecteur: | |
| Corps: | |
| Garantie de qualité: | |
| État de disponibilité: | |
Description du produit
La série 3PA de vannes à trois voies pressurisées à action directe, avec des pressions de service de 0,7 MPa à un vide faible de -100 kPa, facilite la construction de systèmes basse pression/vide.
● Commutable entre NO et NC.
● Le port peut être pressurisé à partir de l'un des 3 ports.
● Le siège de vanne et la garniture de l'ensemble tige ont le même diamètre, de sorte que chaque différence de pression d'orifice est annulée par le trou traversant de l'ensemble tige et que la pression est équilibrée à la fois en position ON et OFF.
Spécifications du produit
| Modèle | 3PA1 | 3PA2 | 3PB1 | 3PB2 |
| Taille du port | M5 | 1/8 | 1/8 | 1/8, 1/4 |
| Vanne et fonctionnement | Vanne à clapet à action directe | |||
| Milieu de travail | Air comprimé, faible vide | |||
| Max.pression de travail | 0,70 MPa | |||
| Min.pression de travail | -100kPa | |||
| Pression d'épreuve | 1,05 MPa | |||
| Différence de pression de travail maximale | 0,70 MPa | |||
| Température ambiante | -5 à 50 ℃ (pas de congélation) | |||
| Température de fonctionnement | 5 à 50 ℃ | |||
| Lubrification | Non requis | |||
| Degré de protection | Étanche à la poussière | |||
| Résistance aux vibrations | 50 m/s² ou moins | |||
| Résistance au choc | 300 m/s² ou moins | |||
| Atmosphère | Ne peut pas être utilisé dans un environnement de gaz corrosif | |||
| Temps de réponse* | 20 ms ou moins | |||
* Le temps de réponse est la valeur à une pression d'alimentation de 0,5 MPa, sans lubrification et sous tension.Ça dépend de la pression et la qualité du lubrifiant.
| Modèle | 3PA1 3PB1 | 3PA2 3PB2 | ||
| Tension nominale | CA | 100 V, 200 V (50/60 Hz) | ||
| CC | 24 V | |||
| Plage de fluctuation de tension | ±10% | |||
| Courant de démarrage | CA | 100 V | 0,032 A/0,027 A | 0,068 A/0,054 A |
| CA | 200 V | 0,016 A/0,014 A | 0,034 A/0,027 A | |
| CC | 24V | - | - | |
| Courant de maintien | CA | 100 V | 0,028 A/0,022 A | 0,041 A/0,032 A |
| CA | 200 V | 0,014 A/0,011 A | 0,021 A/0,016 A | |
| CC | 24 V | 0,075 A | 0,075 A | |
| Consommation électrique (avec voyant) | CA | 100 V | 1,8 W/1,4 W (2,0 W/1,6 W) | 2,2 W/1,8 W (2,4 W/2,0 W) |
| CA | 200 V | 1,8 W/1,4 W (2,0 W/1,6 W) | 2,2 W/1,8 W (2,4 W/2,0 W) | |
| CC | 24 V | 1,8 W (2,0 W) | 1,8 W (2,0 W) | |
| Classe thermique | B (bobine maldée) | |||
| Hausse de température | 30 ℃ | |||
* 100 VAC 50/60 Hz peut être utilisé avec une tension nominale tension de 110 VAC 60 Hz et 200 VAC 50/60 Hz peut être utilisé avec 220 VAC 60 Hz.
| Modèle | Port 1 → 2 | Port 2 → 1 | Port 23 | Port 3-→2 | ||||
| C[dm2/(s-barre)] | b | C[dm2/(s-barre)] | b | C[dm2/(s-barre)] | b | C[dm2/(s-barre)] | b | |
| 3PA1 | 0.34 | 0.29 | 0.35 | 0.42 | 0.38 | 0.43 | 0.35 | 0.32 |
| 3PA2 | 0.98 | 0.17 | 0 | 0.34 | 1.1 | 0.28 | 1 | 0.2 |
| 3PB1 | 0.37 | 0.05 | 0.33 | 0.21 | 0.41 | 0.28 | 0.42 | 0.08 |
| 3PB2 | 0.9 | 0.19 | 0.97 | 0.39 | 1 | 0.26 | 0.94 | 0.27 |
*1 : La section transversale effective S et la conductance sonique C sont converties en S ≈ 5,0 x C.
FAQ sur les produits
T1. Les électrovannes ne s'ouvrent-elles pas ou ne se ferment-elles pas ?
Normalement fermé ou normalement ouvert fait référence à la position du solénoïde lorsque la bobine est hors tension.Un solénoïde normalement fermé bloquera l'alimentation en air de l'actionneur lorsque la bobine est hors tension.Les solénoïdes normalement ouverts permettent à l'alimentation en air d'atteindre l'actionneur lorsque la bobine est hors tension.
Q2. L'électrovanne ne s'ouvre/se ferme pas correctement ?
Vérifiez l'alimentation électrique et assurez-vous que la tension et la fréquence sont correctes.Vérifiez également les connexions.Vérifiez si la direction du débit correspond aux indicateurs sur le corps de la vanne ou correspond dans les limites spécifiées dans le manuel de la vanne.
Q3. Quels sont les problèmes d’électrovanne les plus courants ?
Les problèmes courants de solénoïde incluent des pistons coincés à l'intérieur ou à l'extérieur, des vannes fixées gelées en place, de mauvais enroulements de bobine internes et un bruit excessif pendant le fonctionnement.Certains de ces problèmes sont le résultat de problèmes de solénoïde interne, tandis que d'autres sont généralement causés par des composants externes.
Q4. Quand un électrovanne Est remis, remplacé?
En règle générale, si votre électrovanne présente des signes d’usure ou de dommages, il est probablement temps de la remplacer.
Q5. Dépannage de l'électrovanne
Vérifiez si l'alimentation électrique est correcte et si la batterie peut dissiper la chaleur par ventilation.Installez une nouvelle bobine et n'alimentez jamais la bobine lorsqu'elle n'est pas montée sur la vanne.Vérifiez l'humidité à l'intérieur et remplacez-le si nécessaire.Remplacez également les armatures endommagées ou pliées et vérifiez la compatibilité des supports avec votre vanne.
