| Moyen de travail: | |
|---|---|
| Taille du corps: | |
| Tension nominale de la bobine: | |
| Type de fil: | |

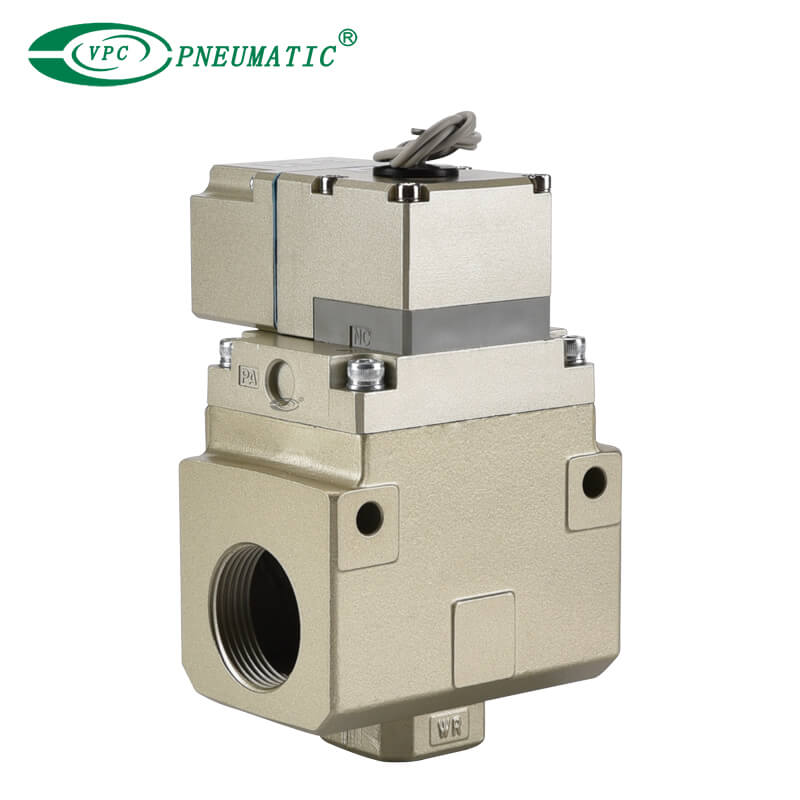

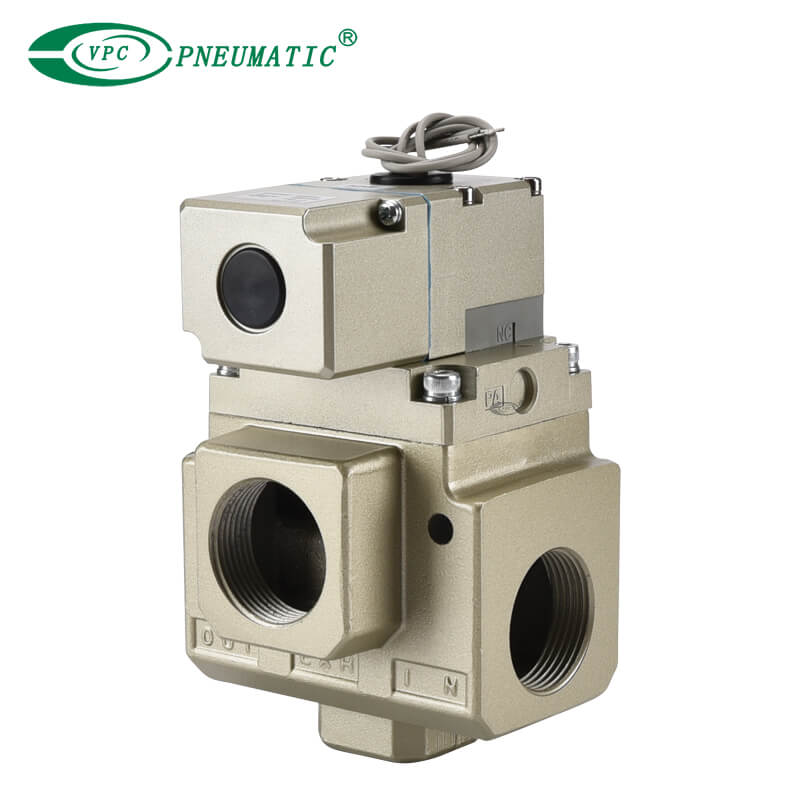

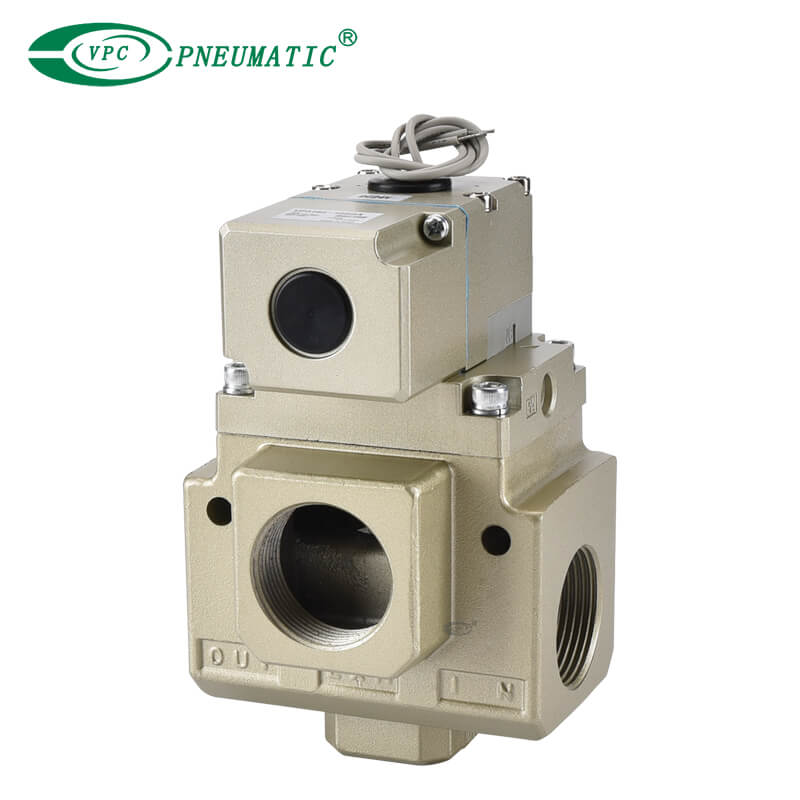

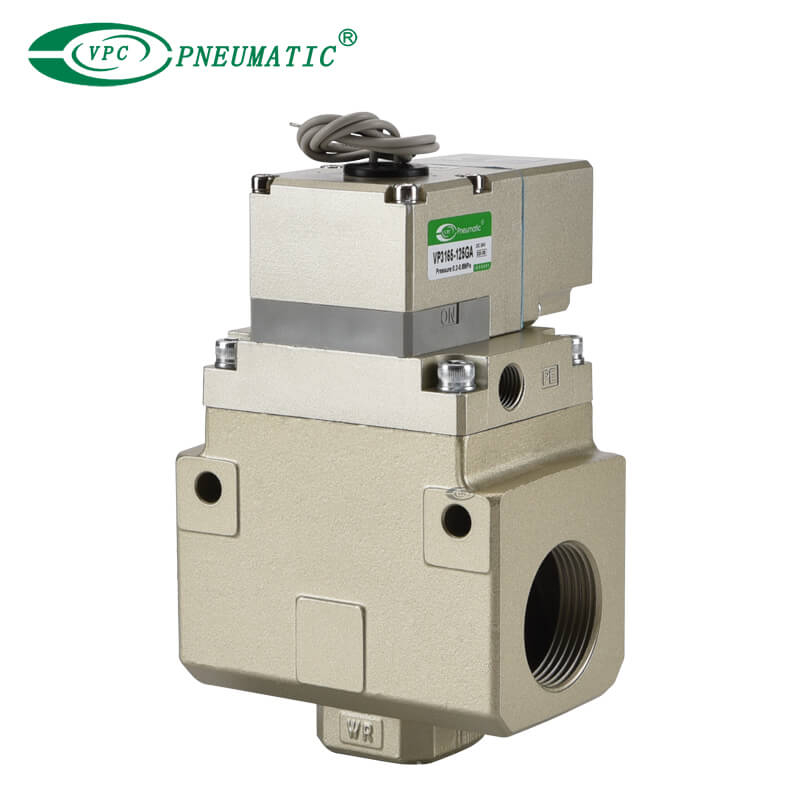

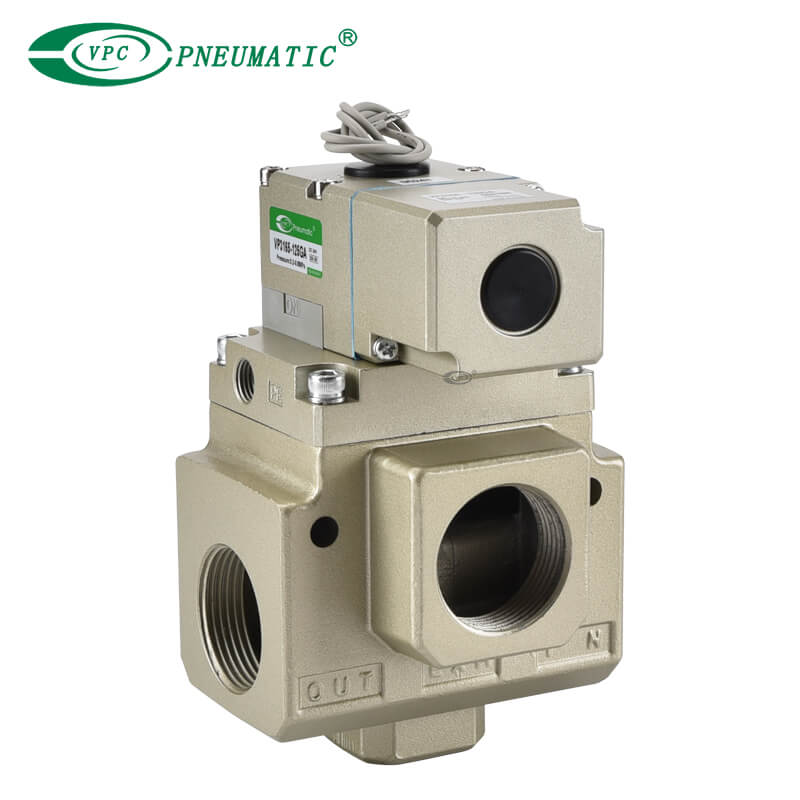

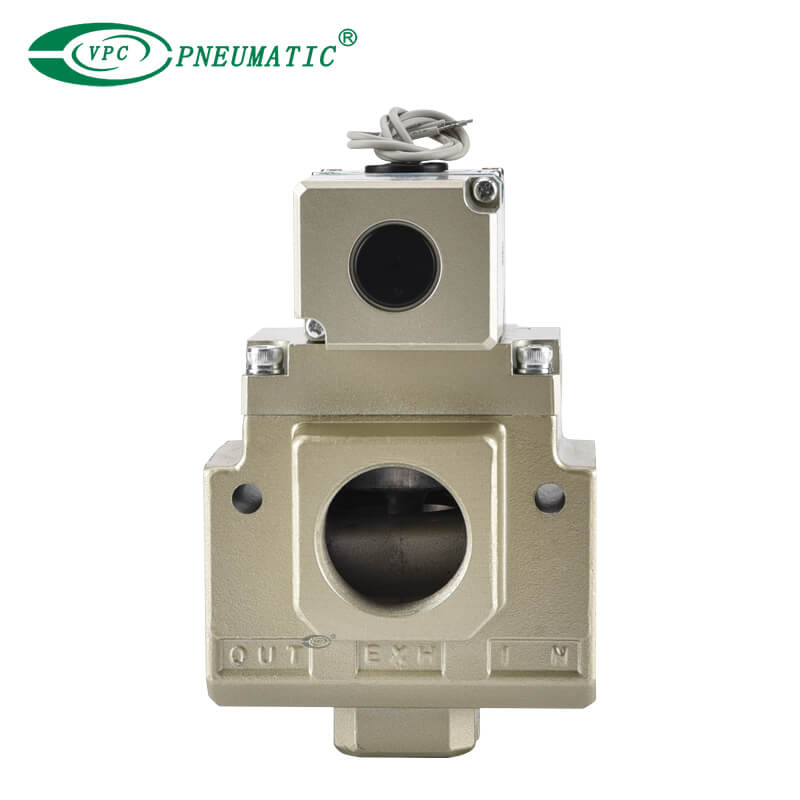

Description du produit
1. Grande capacité de débit, petite résistance à l'échappement.

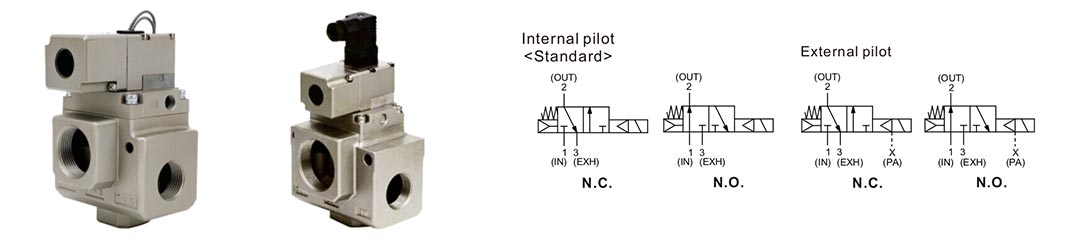

2. Conversion facile en NC ou NO
3. Possibilité d'utilisation sous vide ou sous basse pression.
4. Orientation de montage libre.

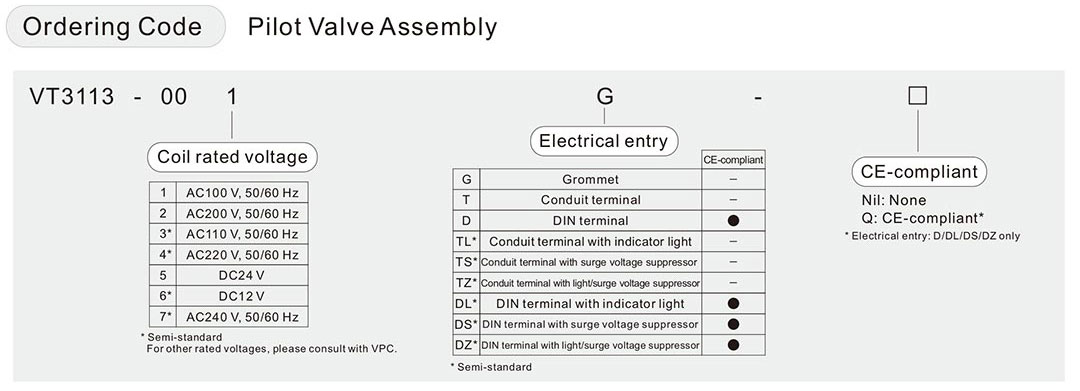

Note) L'ensemble de vanne pilote illustré ci-dessus comprend la plaque de fonction et le joint.

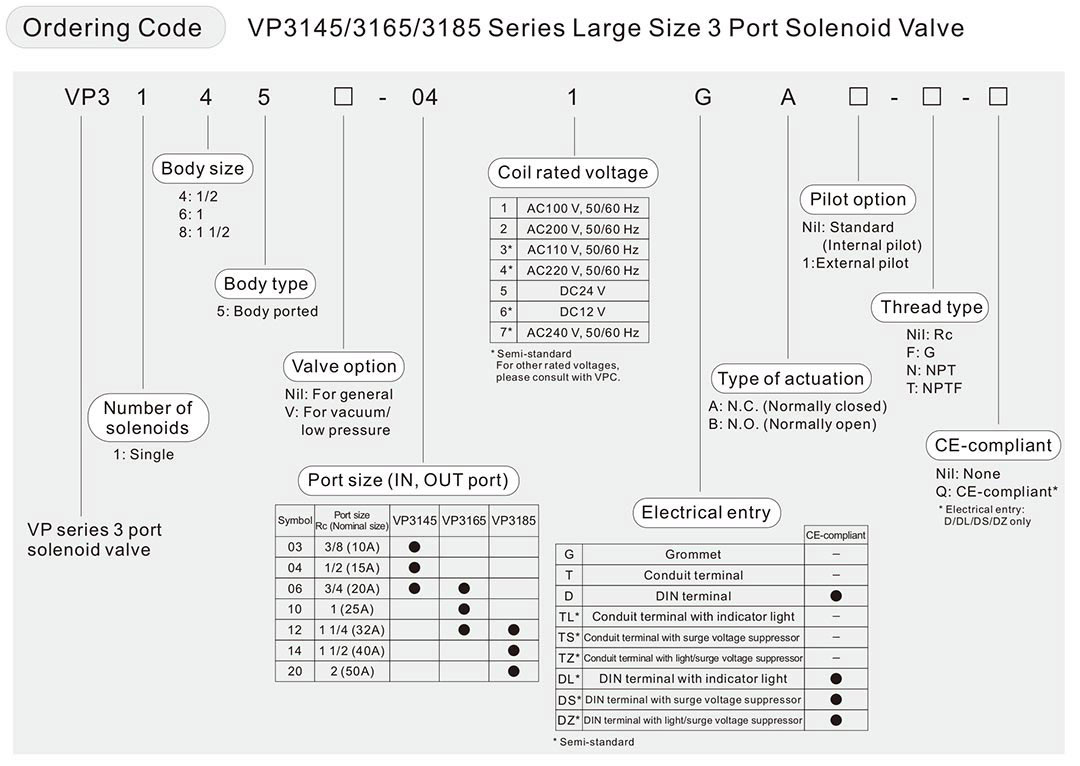

Spécifications du produit
| Milieu de travail | Air | ||||||||
| Type d'actionnement | NC ou NON (Convertible) | ||||||||
| Type pilote | Pilote interne | Pilote externe | |||||||
| Pour le général | Pour vide/basse pression | Pour le général | |||||||
| Pression de travail | Pression principale | 0,2 à 0,8 MPa | -101,2 KPa à 0,8 MPa | 0,2 à 0,8 MPa | |||||
| Pression de pilotage | 0,2 à 0,3 MPa | Reportez-vous au graphique de gauche. | |||||||
| Température de fonctionnement | 0 à 60 °C (pas de congélation) | ||||||||
Temps de réponse*1) (à la pression de 0,5 MPa) | SUR | CA | 30 ms ou moins | DÉSACTIVÉ | CA | 30 ms ou moins | |||
| CC | 40 ms ou moins | CC | 30 ms ou moins | ||||||
| Fréquence maximale de fonctionnement | 3 Hz | ||||||||
| Lubrification*2) | Obligatoire (équivalent à l'huile turbine Classe 1 ISO VG32) | ||||||||
| Commande manuelle | Oui (non verrouillable) | ||||||||
| Orientation de montage | Libre | ||||||||
| Résistance aux chocs/vibrations*3) | 150/50 m/s2 | ||||||||
*1) Basé sur le test de performances dynamiques JIS B 8419 : 2010. (Température de la bobine 20 °C, à la tension nominale, sans suppresseur de surtension)
*2) Cette électrovanne nécessite une lubrification.Utilisez de l'huile pour turbine de classe 1 (ISO VG32).
*3) Résistance aux chocs: Aucun dysfonctionnement ne s'est produit lorsqu'il est testé avec un testeur de chute dans le sens axial et perpendiculairement au la vanne principale et l'armature dans les états sous tension et hors tension une fois pour chaque condition.(Valeurs à la période initiale)
Résistance aux vibrations : Aucun dysfonctionnement n'est survenu lors d'un test en un seul passage entre 45 et 1 000 Hz.Le test a été effectué à la fois sous tension et hors tension dans la direction axiale et perpendiculairement à la vanne principale et à l'armature. (Valeurs à la période initiale)
| Entrée électrique | Standard | Passe-fil (G), borne de conduit (T), borne DIN (D) | |
| Option | Borne de conduit avec voyant lumineux (TL), Borne de conduit avec suppresseur de surtension (TS), Borne de conduit avec voyant/suppresseur de surtension (TZ), Borne DIN avec voyant lumineux (DL), Borne DIN avec suppresseur de surtension (DS), Borne DIN avec voyant/suppresseur de surtension (DZ) | ||
| Tension nominale de la bobine | CA (50/60 Hz) | 100V, 200V, 110V*1), 220V*1), 240V*1) | |
| CC | 12V*1), 24V | ||
| Fluctuation de tension admissible | -15 à +10% de la tension nominale | ||
| Puissance apparente*2) | CA | Appel | 73 VA (50 Hz), 58 VA (60 Hz) |
| Holding | 28 VA (50 Hz), 17 VA (60 Hz) | ||
| Consommation d'énergie*2) | CC | 12 W | |
*1) Semi-standard
*2) À la tension nominale
Utilisez un modèle pilote externe dans les cas suivants
● Vide ou basse pression (0,2 MPa ou moins) : type vide/basse pression
● Utilisation de la vanne avec papillon externe à l'orifice d'alimentation : type général
● La pression atmosphérique du port d'alimentation est lente : type général
● La résistance côté sortie est faible en cas de soufflage d’air ou de remplissage d’un réservoir d’air : Type général
*1) Maintenez la pression de pilotage externe dans la plage de pression ci-dessous.
*2) La conversion du pilote interne et du pilote externe ne peut pas être effectuée.
| Modèle de vanne | Taille du port | Caractéristiques du débit | ||||||
| 1 → 2 (ENTRÉE → SORTIE) | 2 → 3 (SORTIE → ÉCHAPPEMENT) | |||||||
| 1 (ENTRÉE), 2 (SORTIE) | 3(ÉCHAPPEMENT) | C [dm3/(s·barre)] | b | CV | C [dm3/(s·bar)] | b | CV | |
| VP3145 | 3/8 | 3/4 | 19 | 0.43 | 5.5 | 18 | 0.47 | 5.4 |
| 1/2 | 23 | 0.32 | 6.2 | 21 | 0.39 | 5.8 | ||
| 3/4 | 28 | 0.36 | 7.6 | 26 | 0.35 | 7.0 | ||
| Modèle de vanne | Taille du port | Surface efficace (mm2) | ||||
| 1 (ENTRÉE), 2 (SORTIE) | 3(ÉCHAPPEMENT) | 1 → 2 (ENTRÉE → SORTIE) | 2 → 3 (SORTIE → ÉCHAPPEMENT) | |||
| VP3165 | 3/4 | 1 1/4 | 230 | 280 | ||
| 1 | 280 | 310 | ||||
| 1 1/4 | 310 | 330 | ||||
| VP3185 | 1 1/4 | 2 | 570 | 650 | ||
| 1 1/2 | 650 | 670 | ||||
| 2 | 650 | 670 | ||||

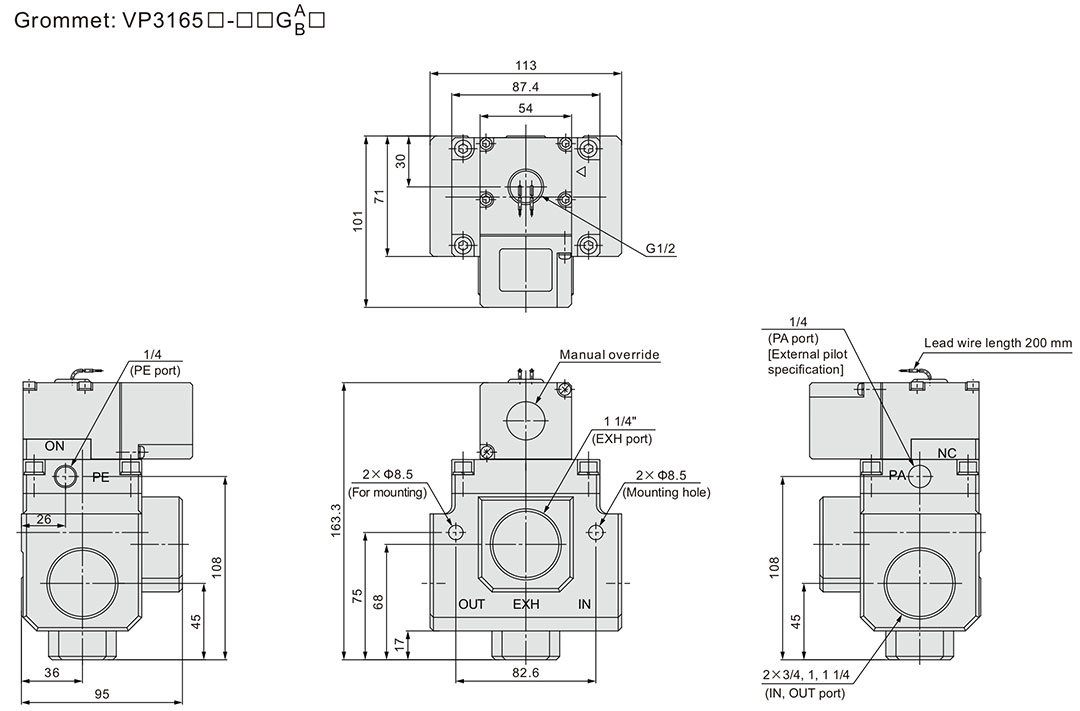

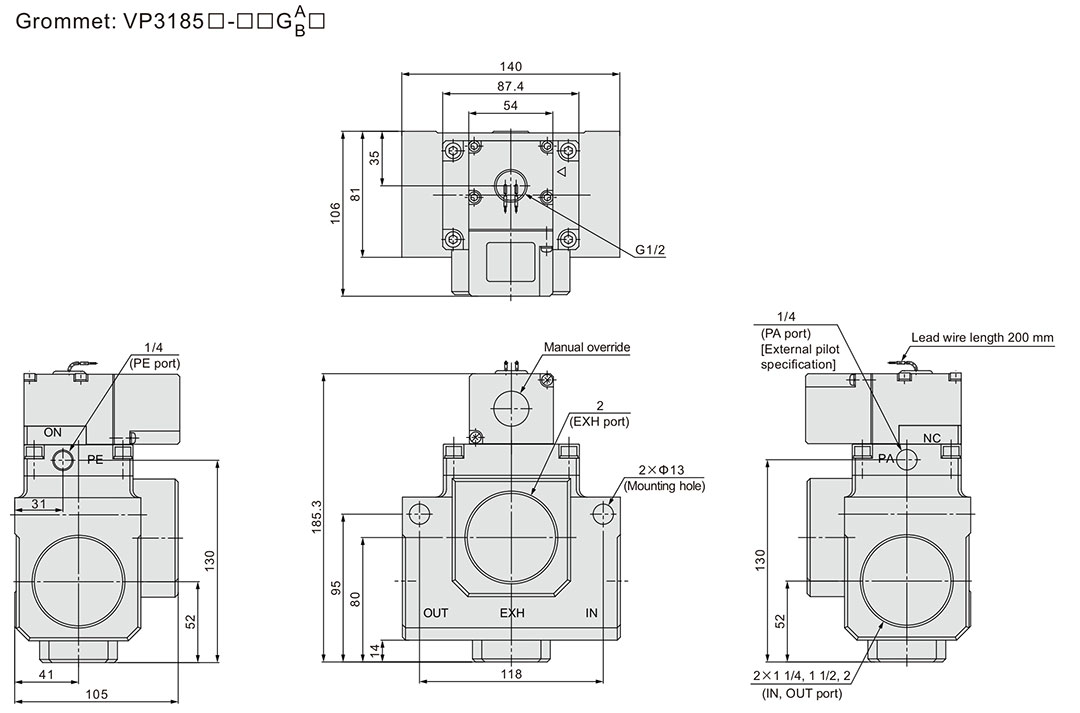

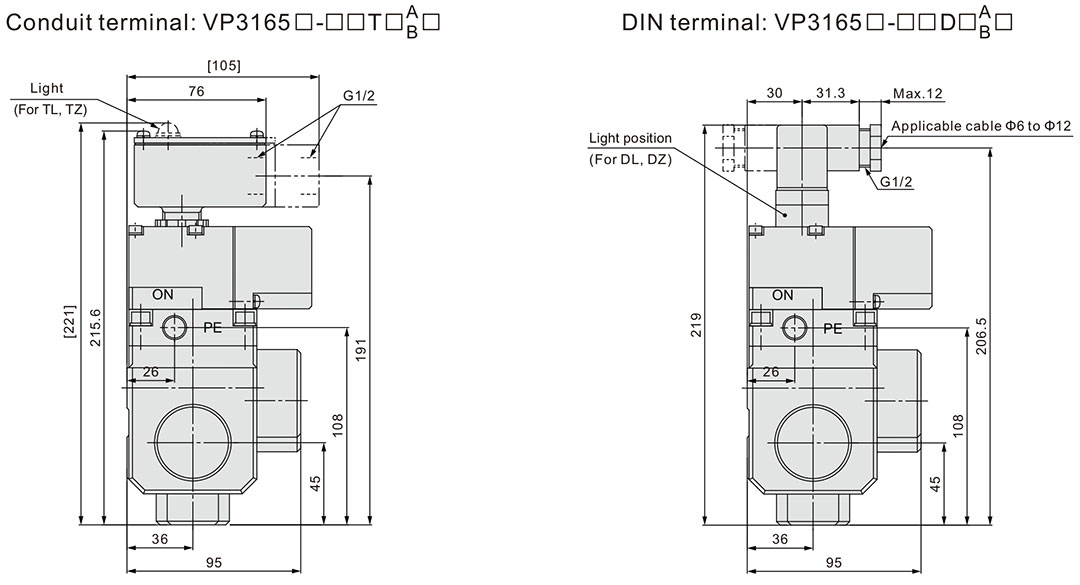

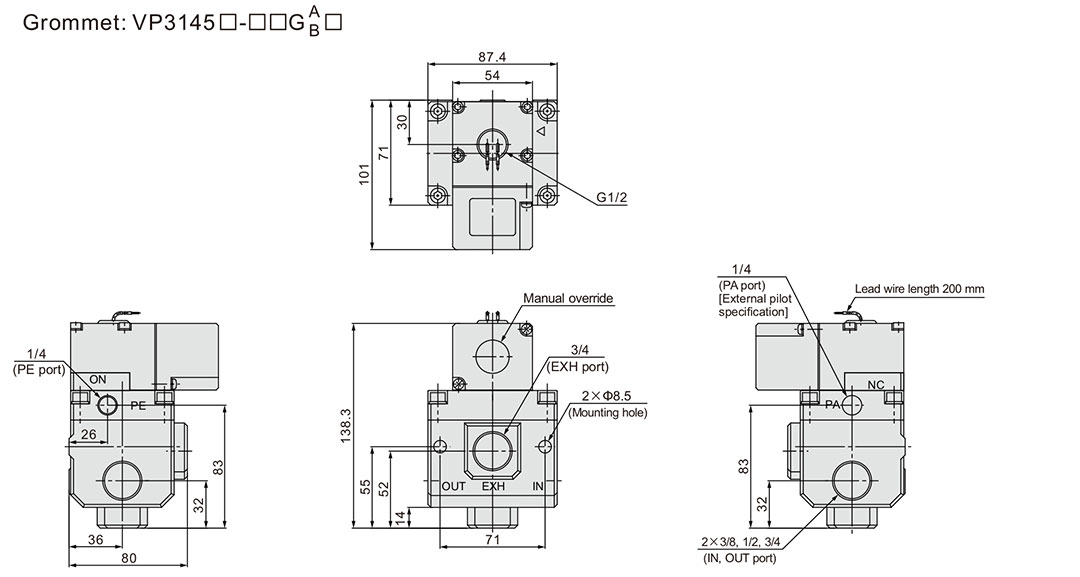

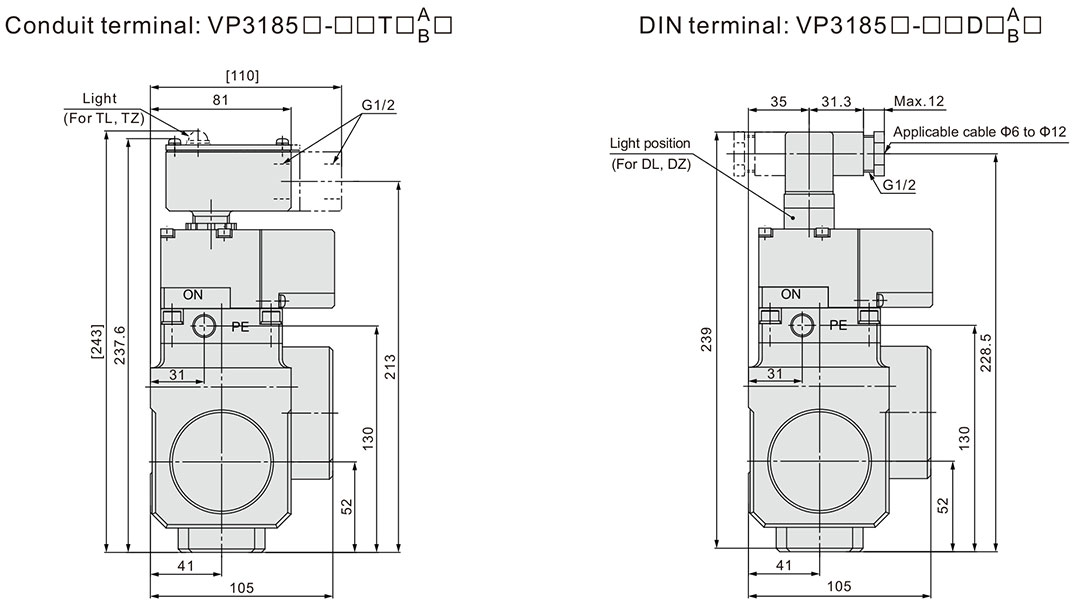

dimensions du produit
* Le port pilote externe (port PA) 1/4 est traité pour les filetages du modèle pilote externe uniquement.

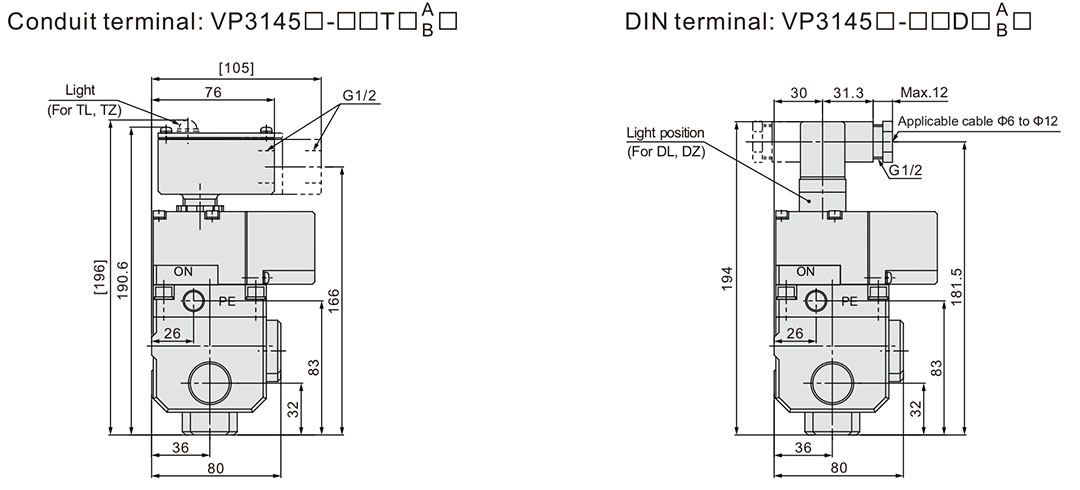

[ ] : Avec voyant lumineux (TL, TZ)
