| Température de fluide admissible: | |
|---|---|
| Plages de pression: | |
Spécifications du produit

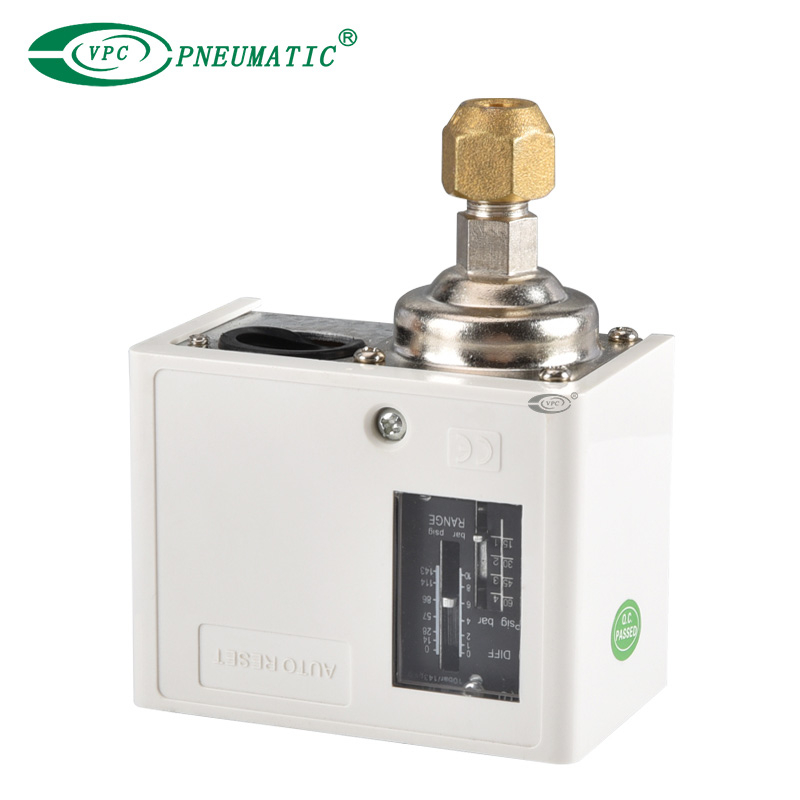

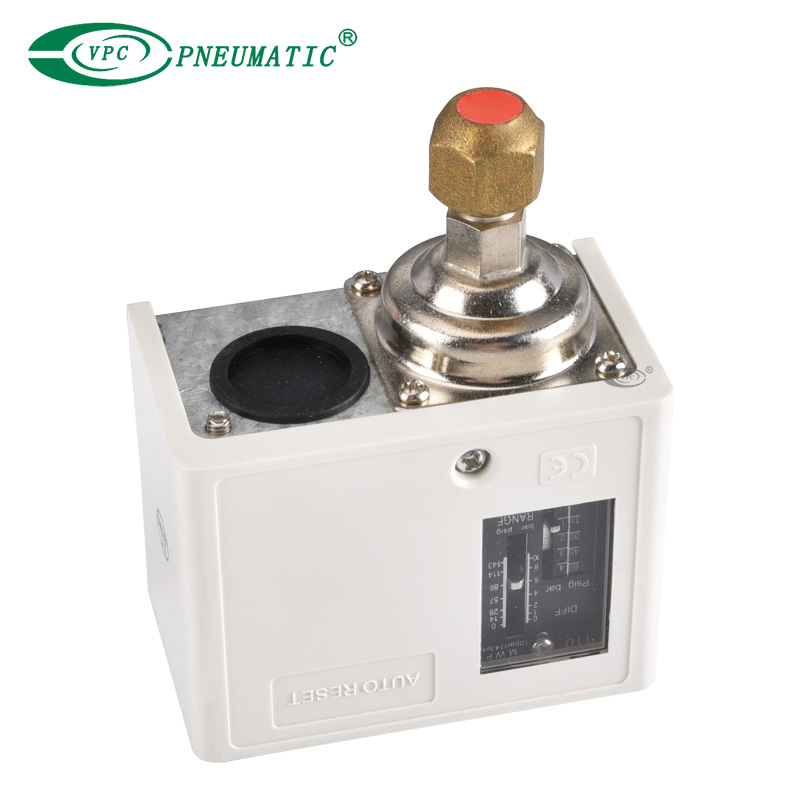

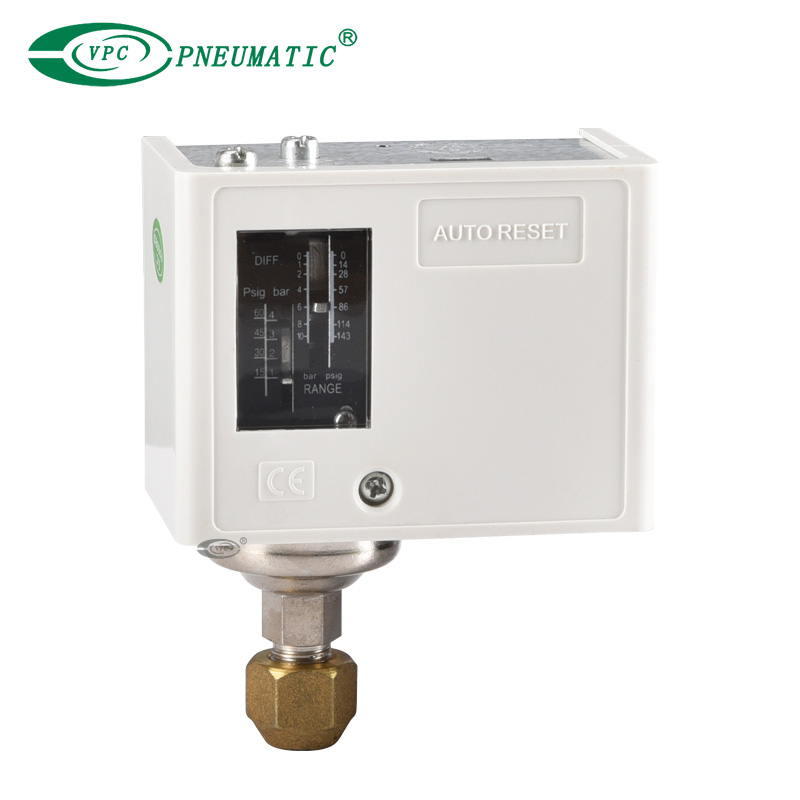

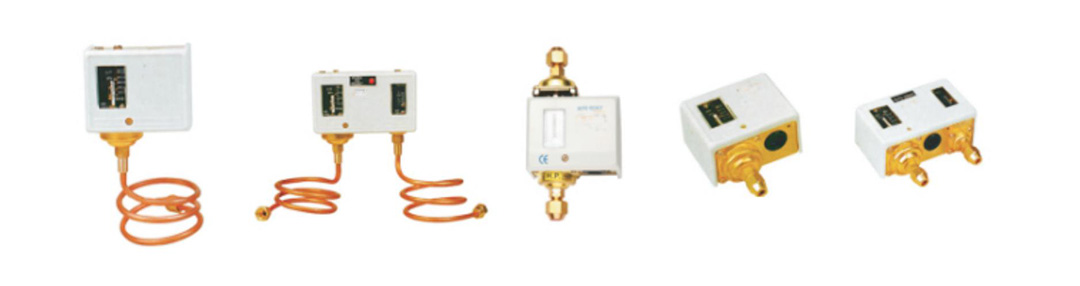

Pressostat double série HLP pour une utilisation avec des fluides frigorigènes courants ainsi que de l'air, de l'eau et d'autres fluides non corrosifs.
1. Conversion de contacts multipoints.
2. Contacts de relais unipolaires à double jet de conception structurelle mécanique.
3. La nouvelle structure de micro-interrupteur assure une fonction de conversion fiable.
4. Aucun outil n'est nécessaire mais peut effectuer des tests de fonction de contact électrique avec la commande manuelle. Il existe une plaque de montage intelligente, qui peut être appliquée à différentes situations d'installation.
| Courant nominal | Facteur de puissance | 125 VCA | 250 VCA | |
| Courant non induit | 1 | 48 | 12 | |
| Courant induit | Plein courant nominal | 0.75 | 48 | 12 |
| Courant instantané | 0.75 | 288 | 72 | |
| Modèle | Plage de pression(MPa) | Plage de pression différentielle(MPa) | Réglage d'usine(MPa) | Pression maximale(MPa) | ||||
| Max. | Min. | Max. | Min. | Désactivé | Sur | |||
| HLP110 | 0.1 | 1 | 0.1 | 0.3 | 0,6±0,01 | 0,5±0,01 | 1.65 | |
| HLP506 | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 | |
| HLP506M | -0.07 | 0.6 | Disparité de tension en double ≤ 0,4 | 0,3±0,01 | Réinitialisation manuelle | 1.65 | ||
| HLP530 | 0.5 | 3 | Fixe 0,3 à 0,5 | 2±0,01 | 1,5±0,02 | 3.5 | ||
| HLP530D | 0.5 | 3 | 0.5 | 1 | 2±0,01 | 1,5±0,02 | 3.5 | |
| HLP530M | 0.5 | 3 | Disparité de tension en double ≤ 0,4 | 2±0,02 | Réinitialisation manuelle | 3.5 | ||
| HLP830 | Extrémité basse pression | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 |
| Haut fin de pression | 0.5 | 3 | Fixe 0,3 à 0,5 | 2±0,02 | 1,5±0,02 | 3.5 | ||
| HLP830HLM | Extrémité basse pression | -0.07 | 0.6 | Disparité de tension en double ≤ 0,2 | 0,3±0,01 | Réinitialisation manuelle | 1.65 | |
| Fin haute pression | 0.5 | 3 | Disparité de tension en double ≤ 0,4 | 2±0,02 | Réinitialisation manuelle | 3.5 | ||
| HLP830HM | Extrémité basse pression | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 |
| Fin haute pression | 0.5 | 3 | Disparité de tension en double ≤ 0,4 | 2±0,02 | Réinitialisation manuelle | 3.5 | ||
| HLP830M | Extrémité basse pression | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 |
| Fin haute pression | 0.5 | 1 | Disparité de tension en double ≤ 0,4 | 2±0,02 | Réinitialisation manuelle | 3.5 | ||
Dimensions principales

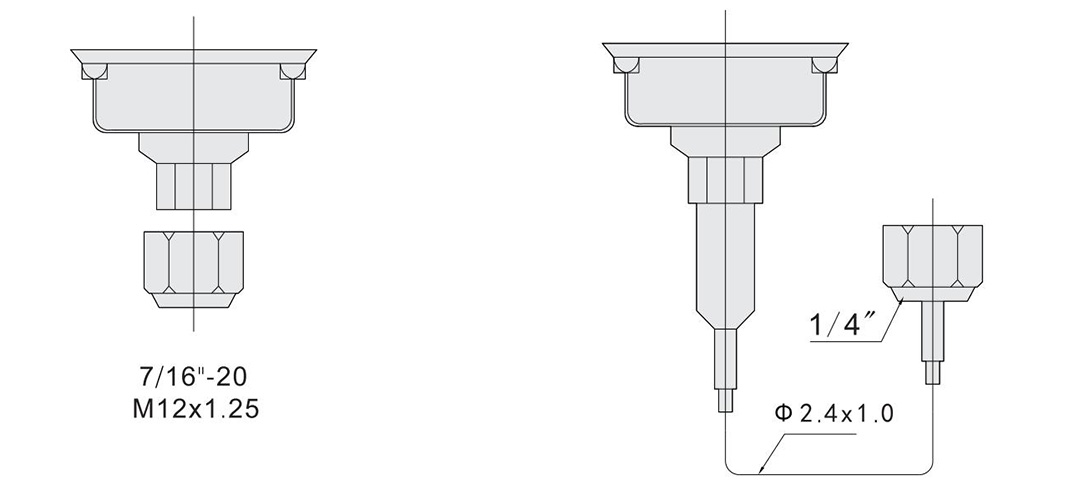

1. Mode de connexion : il existe deux types de modes de connexion pour le contrôleur :
① Avec un diamètre de φ6x1 du tube de cuivre (doit être un état mou), à l'extrémité du tuyau en expansion
Angle de 90 degrés, puis avec les propres écrous du contrôleur à visser uniquement.
② Avec un diamètre extérieur de φ3 longs capillaires de 1 mètre à connecter (doit nous faire savoir quand vous êtes prêt à commander)
Voir le dessin ci-dessous :
2. Manière d'installation
① Avec les 4 trous de montage à l'arrière du contrôleur pour installer

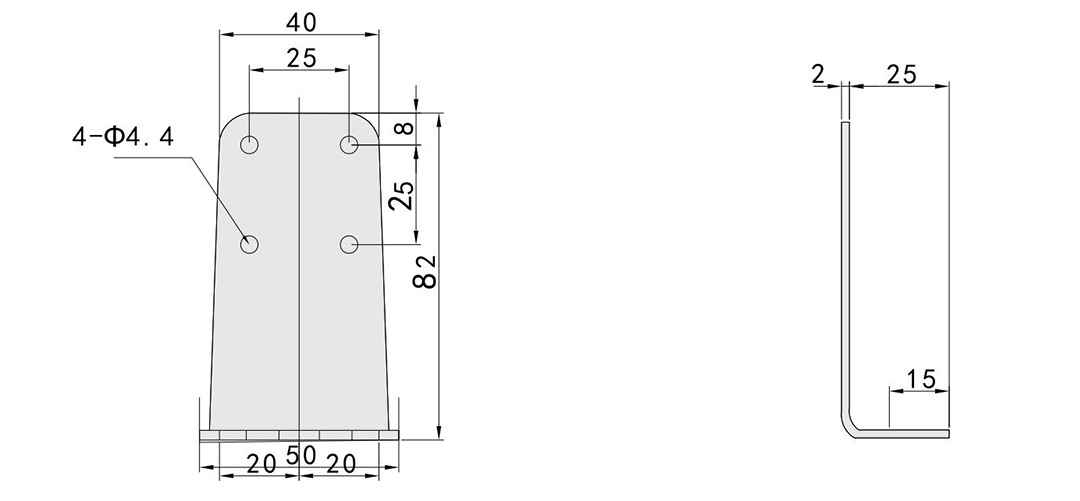

② Choisir les accessoires de plaque de montage polyvalents à installer (voir le dessin ci-dessous)
