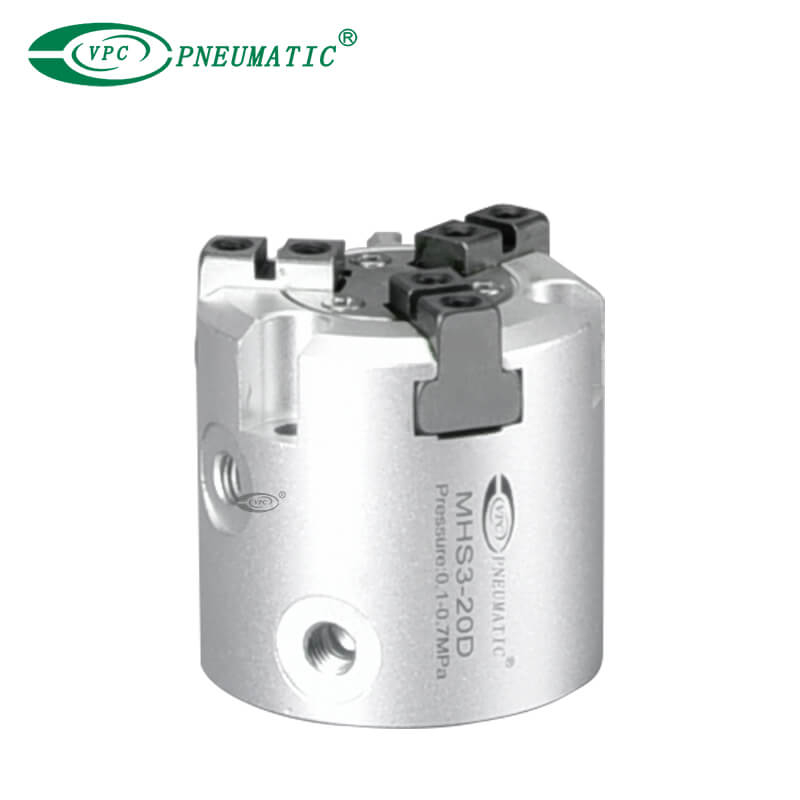

Les pinces à 3 doigts de la série MHS3 sont idéales pour saisir des pièces sphériques, cylindriques ou rondes et pour charger ou décharger des pièces du mandrin d'une machine-outil.Sa conception à came en coin minimise sa taille globale tout en conservant une force de maintien élevée, ce qui la rend adaptée aux applications de prélèvement et de placement en bout de bras (effecteur final) ou dans un espace limité.
  • MHS3-20D

  • VPC Pneumatic

Moyen de travail:
Type d'acteur:
Température de fonctionnement:
Pression de travail:
Répétabilité :
Lubrification:
État de disponibilité:

Spécifications du produit

ModèleMHS3-16DMHS3-20DMHS3-25DMHS3-32DMHS3-40DMHS3-50DMHS3-63DMHS3-80DMHS3-100DMHS3-125D
Alésage (mm)1620253240506380100125
Milieu de travailL'air pur
Pression de travail0,2 à 0,6 MPa0,1 à 0,6 MPa
Température de fonctionnement-10 à 60 ℃
Répétabilité±0,01 mm
Max.fréquence de fonctionnement120 cpm60 cpm30  cpm
LubrificationNon requis
ActionDouble jeu
Préhension efficace  force à 0,5 MPa*Prise externe14N25N42N74N118N187N335  N500  N750  N1270N
Poignée interne16N28N47N82N130N204N359  N525  N750  N1320N
Course d'ouverture/fermeture 4 mm4 mm6 mm8 mm8 mm12 mm16  mm20  mm24  mm32 millimètres
* Les valeurs pour ø16 à ø25 sont avec point de préhension L = 20 mm, pour ø32 à ø63 avec point de préhension L = 30 mm.
