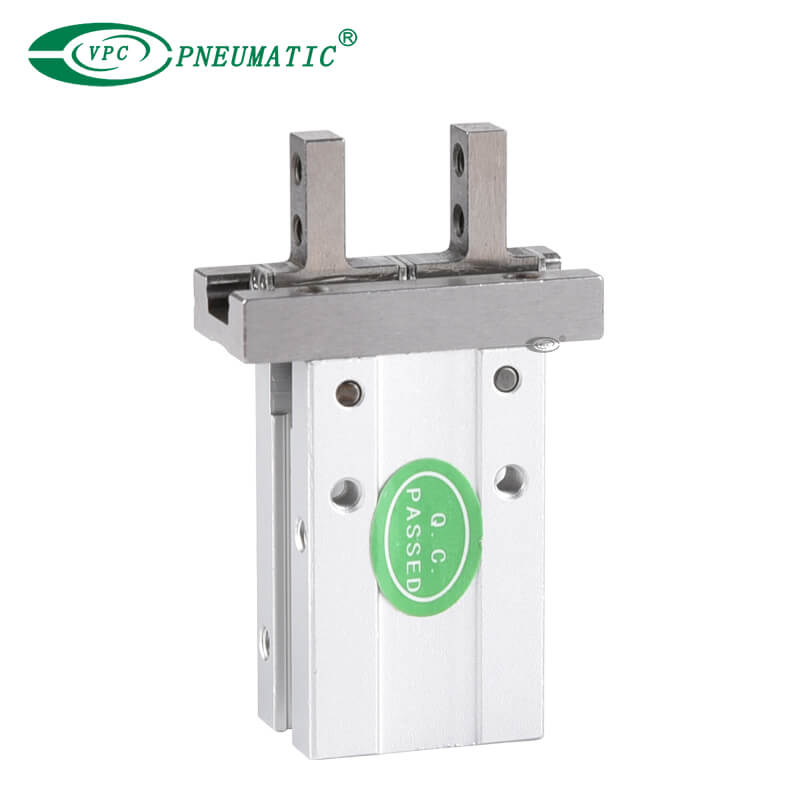

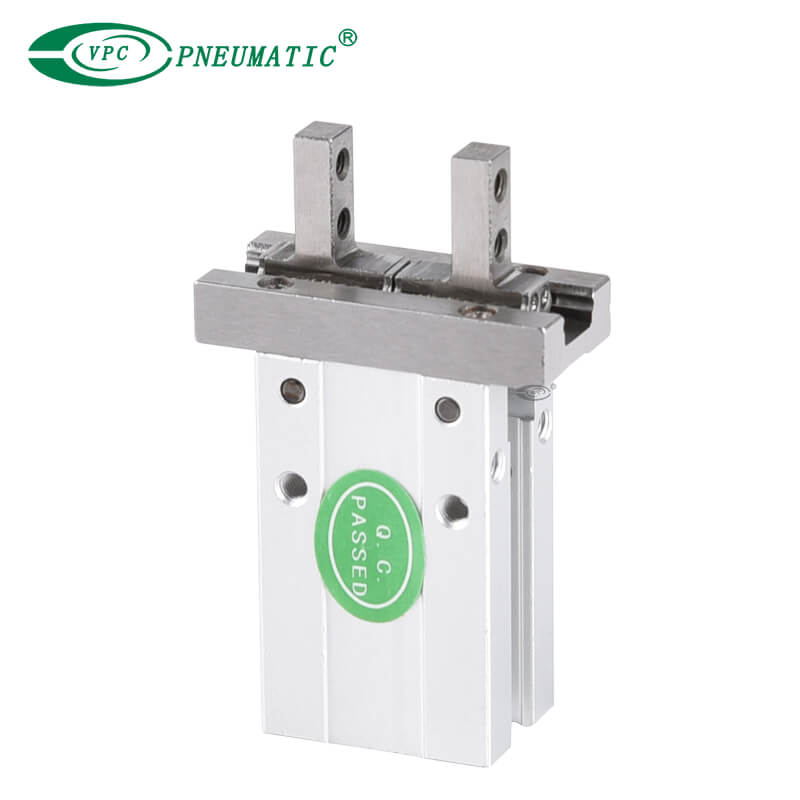

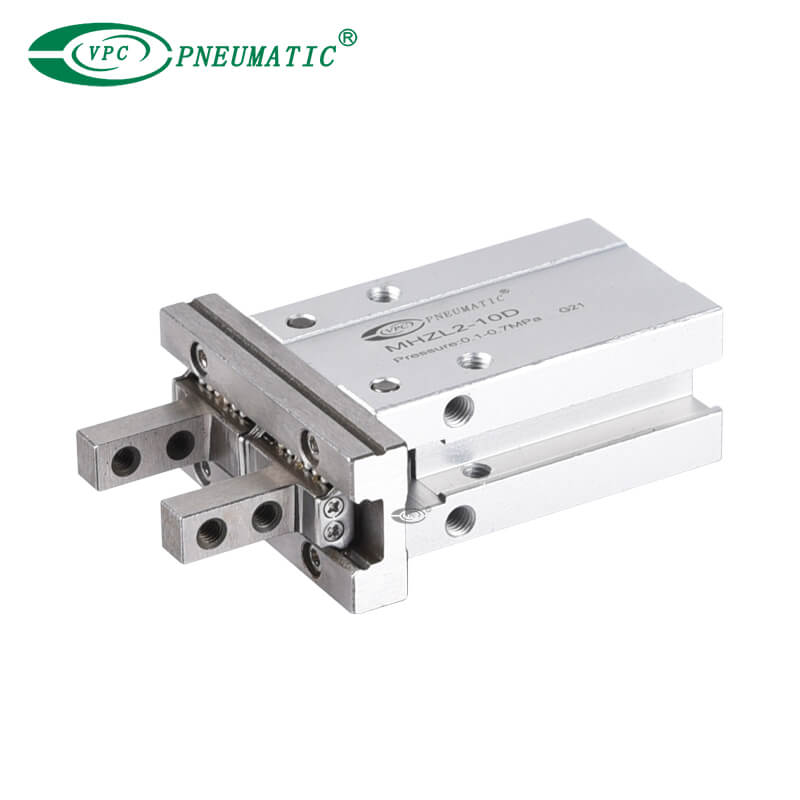

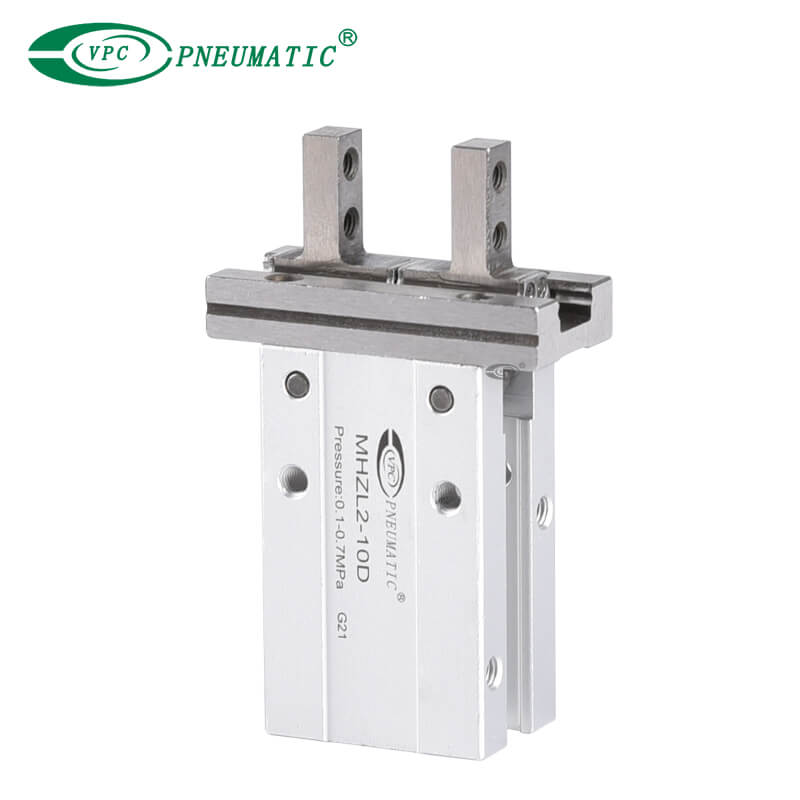

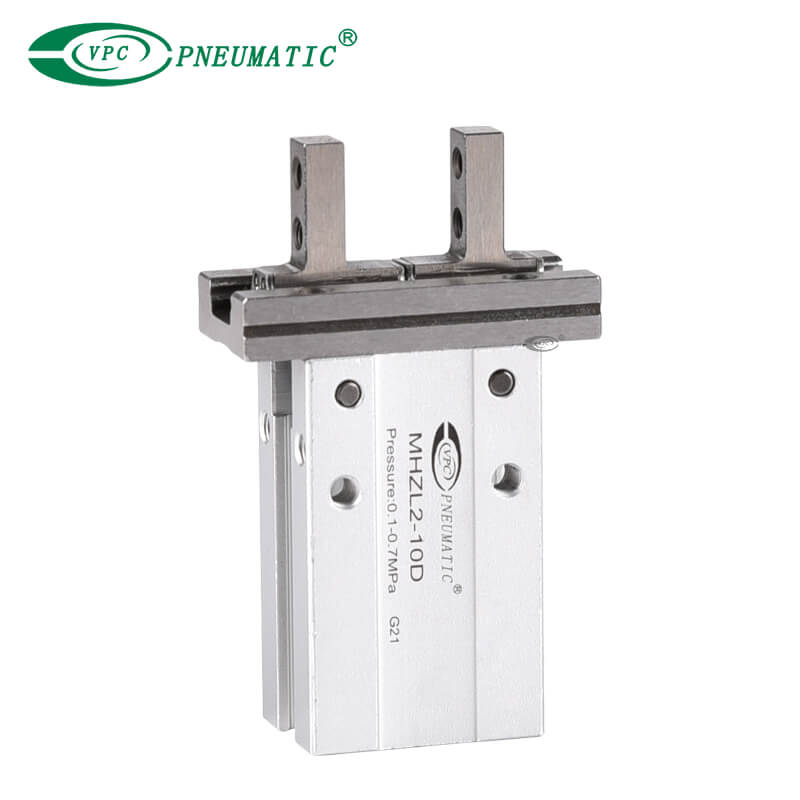

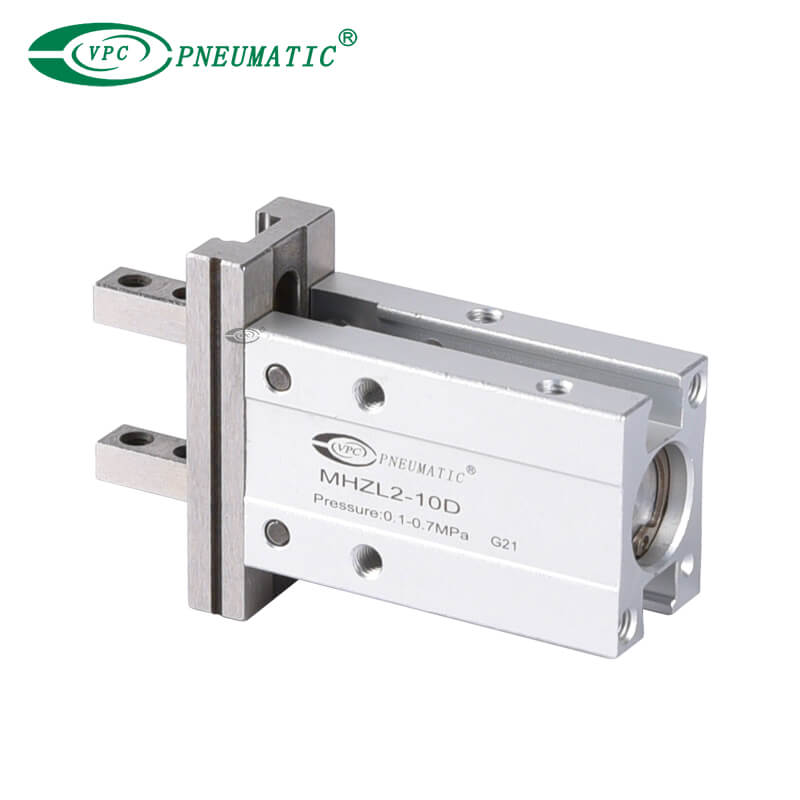

Pince parallèle série MHZL2, type à course longue

La pince de la série MHZ2 est dotée d'un guide linéaire intégré pour une rigidité élevée, positionné avec deux goupilles pour empêcher le glissement du guide.Il offre une polyvalence de montage sur trois côtés, dans cinq configurations.Disponible en simple effet (NO, NC) et double effet.

Modèle:
MHZL2-10d
Marque de produit:
VPC Pneumatic
code produit:
8412310090

Nombre de doigts:	2 doigts
Alésage:	10 mm, 16 mm, 20 mm, 25 mm
Action:	Double jeu Simple effet (NO) Simple effet (NC)
Type de filetage de port:	Filetage M, RC, NPT, G
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Compact et léger : facile à installer dans des espaces restreints.

2. Haute précision : assure une préhension précise et fiable.

3. Mécanisme à double piston : fournit une forte force de préhension.

4. Large plage d'ouverture : capable de gérer différentes tailles d'objets.

5. Fonctionnement fluide et stable : assure des performances constantes.

6. Plusieurs options de montage : possibilités d'installation flexibles.

■ Application

La pince pneumatique MHZL2 est idéale pour les tâches d'automatisation et de robotique telles que les opérations de prélèvement et de placement, la manutention des matériaux, les processus d'assemblage et l'emballage.Sa précision et son adaptabilité le rendent adapté à un large éventail d'applications industrielles et manufacturières.

Spécifications du produit

Milieu de travail			Air
Pression de travail	Double jeu		Ф10 : 0,2 à 0,7 MPa Ф16 à Ф25 : 0,1 à 0,7 MPa
	Simple effet	Normalement ouvert	Ф10 : 0,35 à 0,7 MPa Ф16 à Ф25 : 0,25 à 0,7 MPa
		Normalement fermé
Température de fonctionnement			-10 à 60 ℃
Répétabilité			±0,01 mm
Fréquence maximale de fonctionnement			120 cpm
Lubrification			Non requis
Action			Double effet/Simple effet
Détection automatique (Option)			Détecteur statique (3 fils, 2 fils)

Action		Modèle	Taille d'alésage (mm)	Force de préhension		Course d'ouverture/fermeture (des deux côtés) (mm)
				Force de préhension par doigt Valeur efficace (N)
				Externe	Interne
Double jeu		MHZL2-10D	10	11	17	8
		MHZL2-16D	16	34	45	12
		MHZL2-20D	20	42	66	18
		MHZL2-25D	25	65	104	22
Célibataire agissant	Normalement ouvert	MHZL2-10S	10	7.1	-	8
		MHZL2-16S	16	27		12
		MHZL2-20S	20	33		18
		MHZL2-25S	25	50		22
	Normalement fermé	MHZL2-10C	10	-	13	8
		MHZL2-16C	16		38	12
		MHZL2-20C	20		57	18
		MHZL2-25C	25		85	22

※ Valeurs basées sur une pression de 0,5 MPa, point de préhension L = 20 mm, au centre de la course.
