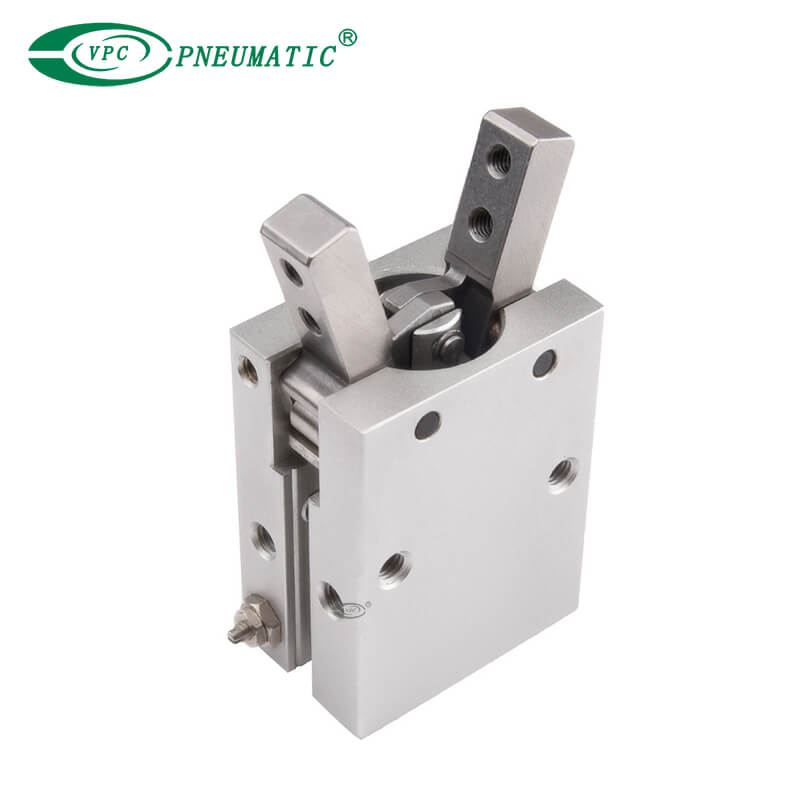

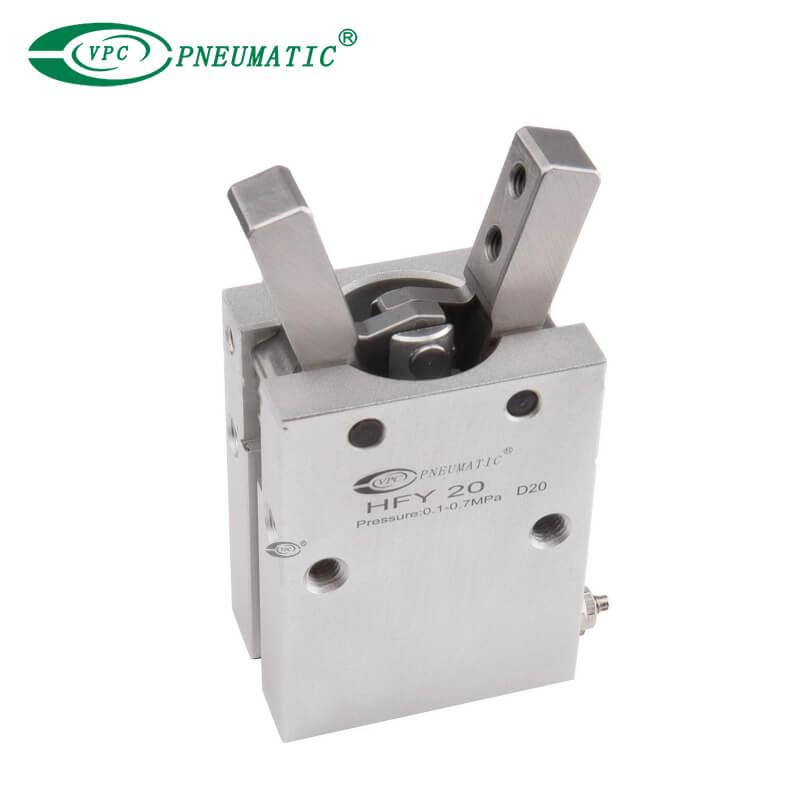

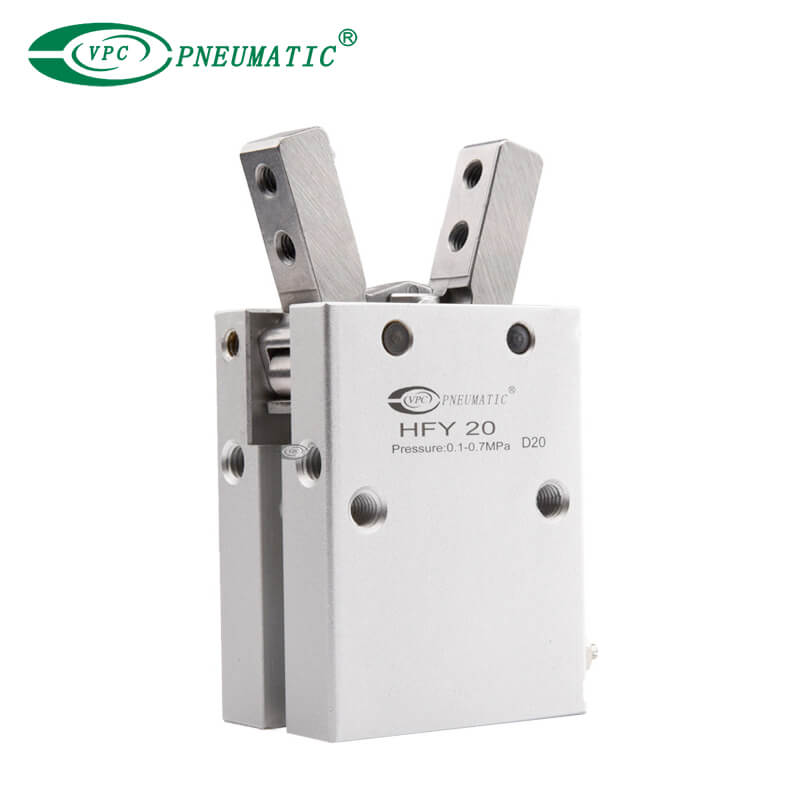

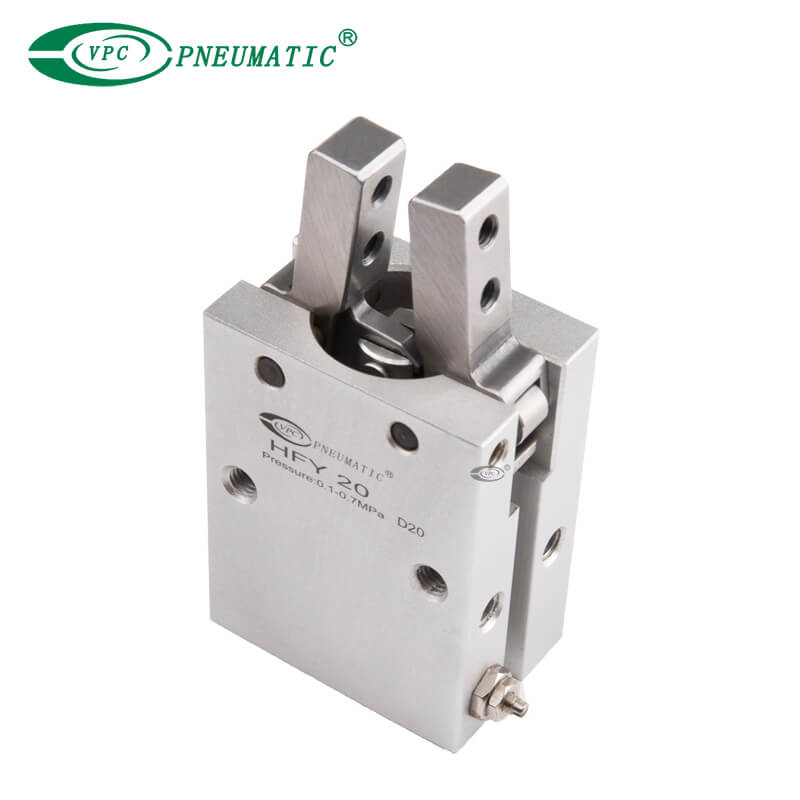

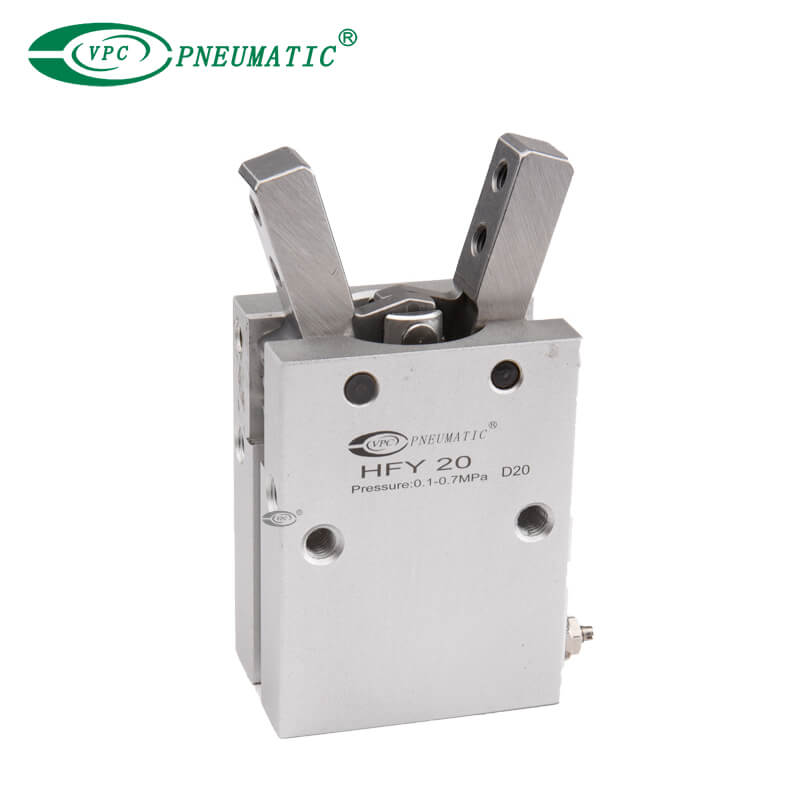

HFY-20
VPC Pneumatic
8412310090
| Moyen de travail: | |
|---|---|
| Type d'acteur: | |
| Température de fonctionnement: | |
| Pression de travail: | |
| État de disponibilité: | |
Description du produit
1. Compact et léger : intégration facile dans les systèmes.
2. Haute précision : manipulation précise et délicate.
3. Construction durable : résiste aux environnements industriels.
4. Fonctionnement fluide : assure un mouvement stable et efficace.
5. Montage polyvalent : options d'installation flexibles.
6. Force réglable : force de préhension personnalisable.
1. Pick and Place : manipulation automatisée des objets.
2. Manutention des matériaux : Tri et déplacement des composants.
3. Automatisation de l'assemblage : positionnement précis dans les chaînes d'assemblage.
4. Systèmes d'inspection : Manipulation des articles pour le contrôle de la qualité.
5. Intégration robotique : améliore la fonctionnalité du bras robotique.
6. Manipulation de l’électronique : convient aux petites pièces délicates.
Spécifications du produit
| Alésage (mm) | 6 | 10 | 16 | 20 | 25 | 32 | ||
| Type d'acteur | Double jeu Simple effet | |||||||
| Milieu de travail | Air (à filtrer par élément filtrant 40um) | |||||||
| Pression de travail | Double agissant | 6/10 F | 0,2 à 0,7 MPa | |||||
| Ф16 à Ф32 | 0,15 à 0,7 MPa | |||||||
| Célibataire agissant | F6 | 0,3 à 0,7 MPa | ||||||
| Ф10 à Ф32 | 0,25 à 0,7 MPa | |||||||
| Température de fonctionnement | -20 à 70 ℃ | |||||||
| Lubrification | Cylindre : Non requis ;Mâchoires de préhension : Lubrifier avec de la graisse | |||||||
| Type de coussin | Pare-chocs | |||||||
| Max.fréquence | 180 (cpm) | |||||||
| Commutateurs à capteur | CMSG/DMSG/EMSG | |||||||
| Taille du port | M3x0,5 | M5x0.8 | ||||||
| Type d'acteur | Double effet (HFY) | Simple effet Normalement ouvert (HFTY) | |||||||||||
| Alésage | 6 | 10 | 16 | 20 | 25 | 32 | 6 | 10 | 16 | 20 | 25 | 32 | |
| Couple de serrage théorique (N.cm) | Fermé | 7,4xP | 17,6xP | 90xP | 152xP | 304xP | 637xP | 5,7xP | 11,8xP | 71,2xP | 122,4xP | 252xP | 589xP |
| Ouvert | 10,6xP | 29,4xP | 129xP | 252xP | 473xP | 904xP | - | - | - | - | - | - | |
| Max.longueur du point de préhension (L)(mm) | 30 | 30 | 40 | 60 | 70 | 85 | 30 | 30 | 40 | 60 | 70 | 85 | |
| Angle d'ouverture | 30° | ||||||||||||
| Angle de fermeture | -10° | ||||||||||||
※ Le P du couple de préhension indiqué dans le tableau ci-dessus représente l'utilisation réelle de la pression atmosphérique.
※ Si vous avez besoin de dessins ou de spécifications techniques plus détaillées de la pince pneumatique HFY, veuillez contacter VPC.
