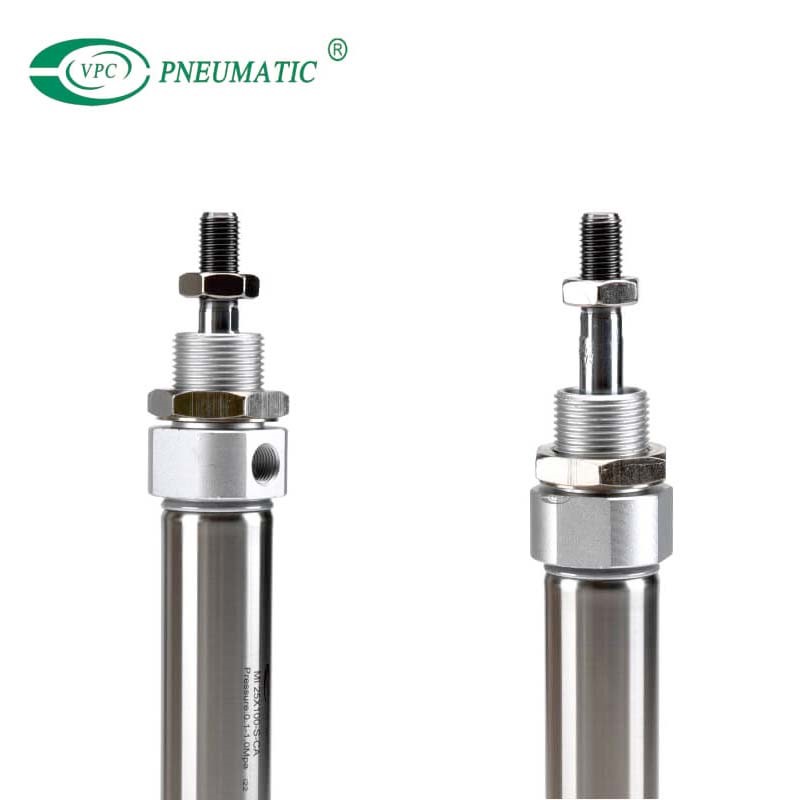

Normes européennes de mini cylindre d'acier inoxydable de série MI petit alésage

Partager sur:
  1. Mini cylindre qui a une structure compacte, un petit volume et un poids léger.
  2. La précision de guidage de la tige de piston est élevée et aucun lubrifiant supplémentaire n'est nécessaire.
  3. Le corps en acier inoxydable de la tige de piston permet au cylindre de s'adapter à l'environnement de travail corrosif général.
  4. Il existe des cylindres et des accessoires avec plusieurs spécifications d'installation pour votre choix.
  5. Il a un petit diamètre de cylindre et une réaction rapide, adapté à l'environnement de travail avec une fréquence plus élevée.
  • MI
  • VPC Pneumatic
  • 8412310090
Type d'acteur:
Moyen de travail:
Pression garantie:
Température de fonctionnement:
Plage de vitesse:
État de disponibilité:

Description du produit

Caractéristique du produit

Tube en acier inoxydable série MI, vérins pneumatiques sont disponibles dans des tailles d'alésage de 8 et 40 mm avec des longueurs de course de 10 mm à 250 mm.Disponible en 3 types de montage pour plus de polyvalence.Les détecteurs sont disponibles dans les types de montage sur bande et sur rail.

1. Conformément à la norme ISO6432.

2. La couverture avant et arrière possède un pare-chocs fixe qui peut réduire l'impact du changement de direction du cylindre.

3. Il existe plusieurs modes de couverture arrière, ce qui rend l'installation du cylindre plus pratique.

4. La couverture avant et arrière et le bloc en acier inoxydable adoptent une structure emballée roulante rivetée pour former une connexion fiable.

5. La tige de piston et le corps du cylindre en acier inoxydable permettent au cylindre d'adapter l'environnement de travail général à la corrosivité.

6. Il existe des cylindres et des accessoires avec plusieurs spécifications d'installation pour votre choix.


Symbole

Symbole du mini cylindre pneumatique

Cylindre ISO6431

Spécifications du produit

Alésage (mm)810121620253240
Type d'actionDouble effet, simple extension du ressort, simple effet du ressort de rappel
Milieu de travailAir pur (filtration 40 μm)
Plage de pressionDouble jeu0.05 à 0.7Mpa
Simple effet0.2 à 0.7Mpa
Pression garantie1.5Mpa
Température de fonctionnement-5 à 70℃
Plage de vitesse50 à 750 mm/s

Coussin

taper

Série MIC : Coussin réglable    Autre série:Série anti-bosse
MatérielTube en acier inoxydable
Taille du portM5X0.8
G1/8G1/4


Dimensions principales

Cylindre ISO6432dimensions du cylindre en acier inoxydable

FAQ sur le produit

Q1.Quelle est la norme ISO pour le vérin pneumatique ?

La Cylindre ISO 6432 standard fait référence aux dimensions du produit de base et à la taille du vérin lorsque les fixations et les accessoires sont appliqués.


Q2.Quelle est la taille de la course d'un vérin pneumatique ?

Les vérins sont disponibles dans des alésages de 8, 10, 12, 16, 20, 25, 32 et 40 mm, avec des longueurs de course de 10 mm à 500 mm.Les vérins à simple effet avec ressort de rappel dans le sens de la rentrée sont disponibles dans des longueurs de course allant jusqu'à 40 mm.


Q3.Comment augmenter la pression dans mon vérin pneumatique ?

Une autre façon d'augmenter ou de diminuer les forces générées par le cylindre consiste à choisir un cylindre avec un diamètre plus important (plus grande force) ou plus petit (moins de force).N'oubliez pas que plus le diamètre est grand, plus la surface du piston est grande et plus la pression est élevée.


Q4.Comment régler la vitesse du vérin pneumatique ?

Lorsque le piston du cylindre s'étend, l'air derrière celui-ci est comprimé car l'air ne peut pas s'échapper facilement.Lorsque vous serrez la vis de réglage du débit, le mouvement du piston ralentit car l'air est encore plus restreint.Contrôle la vitesse d'un cylindre ou limite le débit d'air.Tournez simplement la vanne à pointeau pour régler la vitesse de l'air.


Q5.Comment calculer la force du vérin pneumatique ?

Utilisez le diamètre du cylindre (d) pour calculer la zone de travail du cylindre (A), qui est A = π × d² / 4.

Déterminer la pression de travail (P) à l'intérieur du cylindre.

Multipliez la pression (P) par la surface (A).De cette façon, vous calculez la force de poussée théorique des cylindres pneumatiques (F), F = P × A.

calculateur de force de vérin pneumatique


Q6.Vendez-vous des kits de réparation de vérins pneumatiques ?

Oui, nous vendons tous les types de kits de réparation de cylindres et autres accessoires.Veuillez nous contacter si vous en avez besoin !
