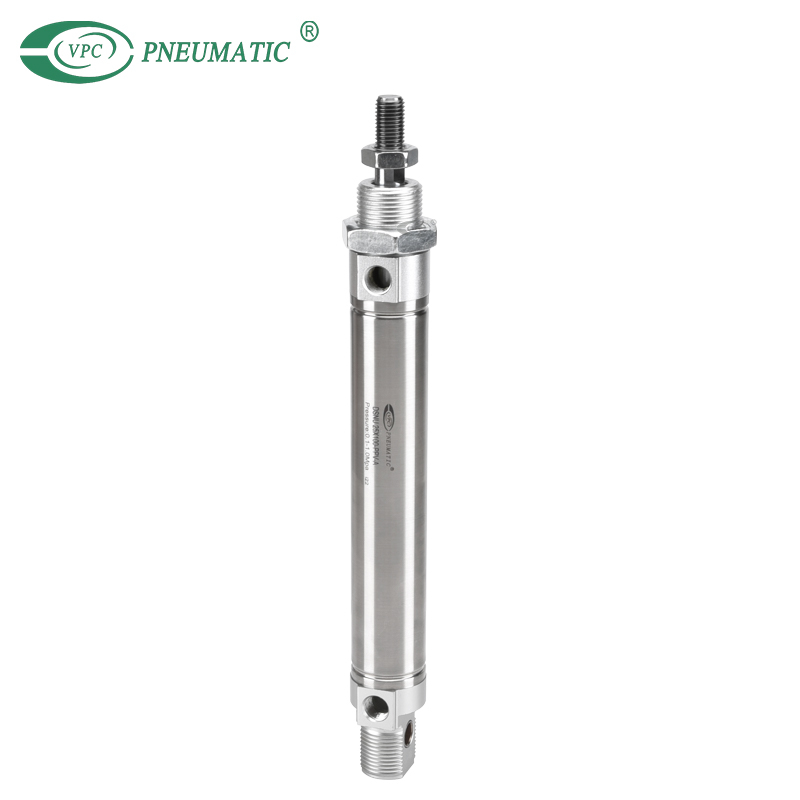

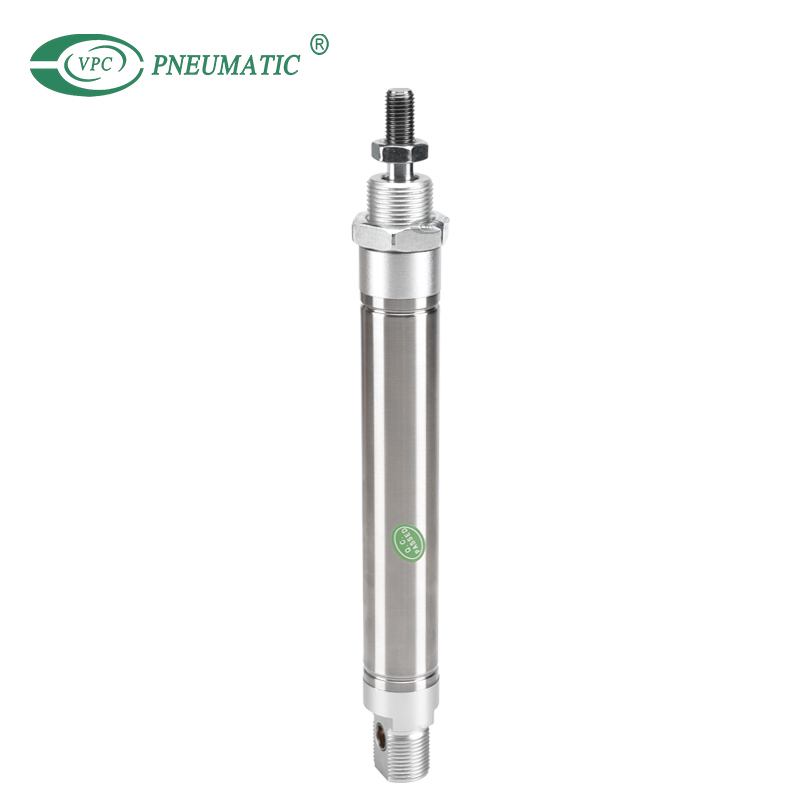

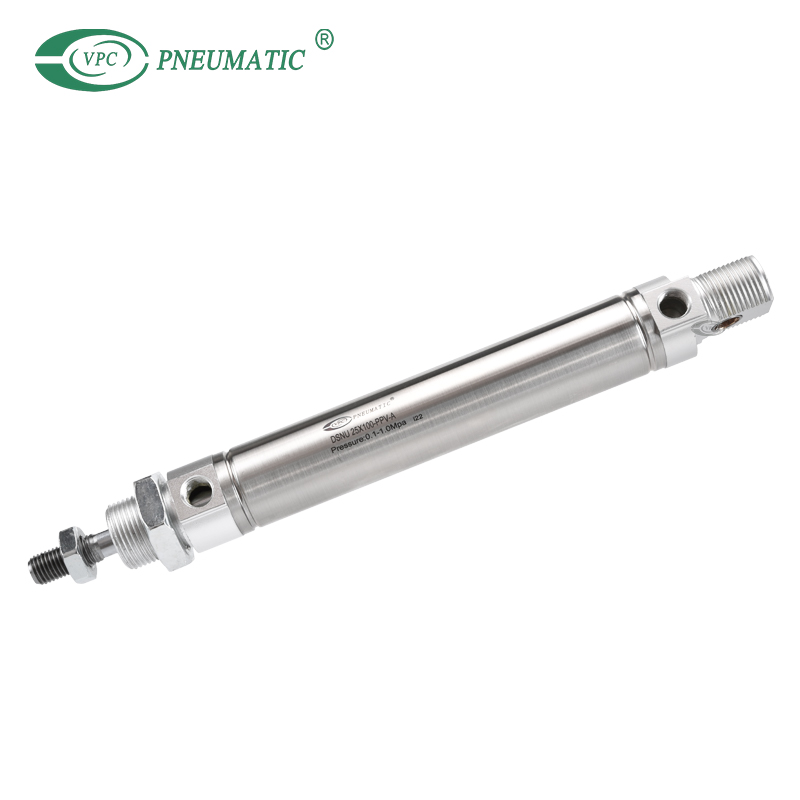

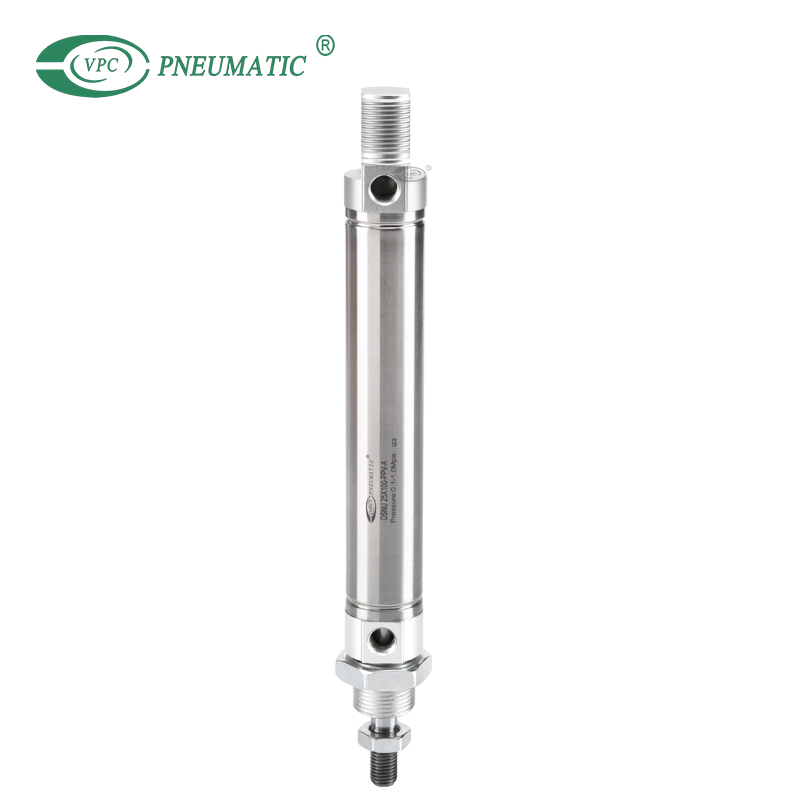

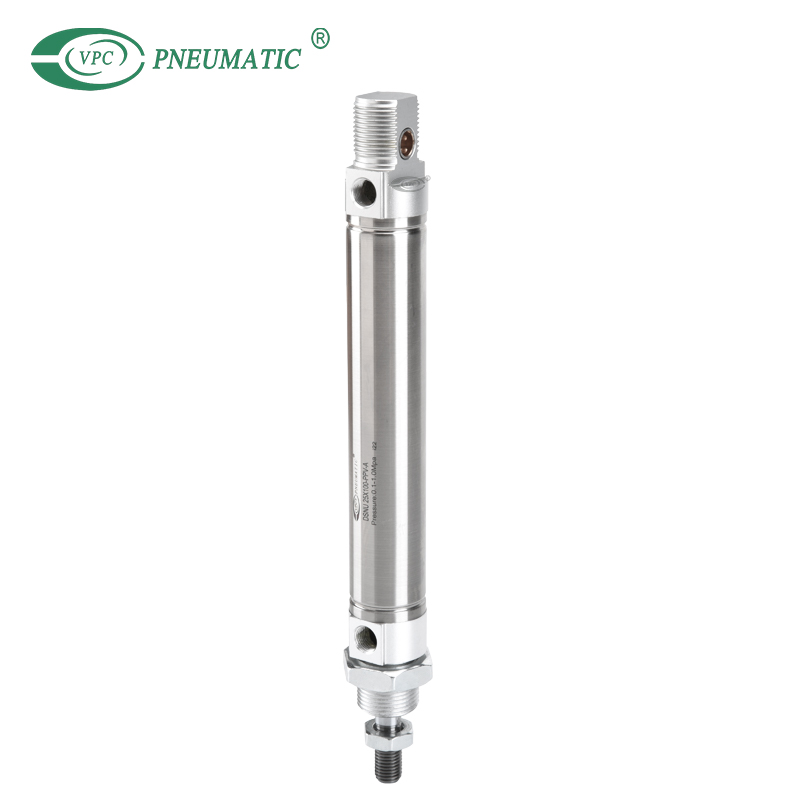

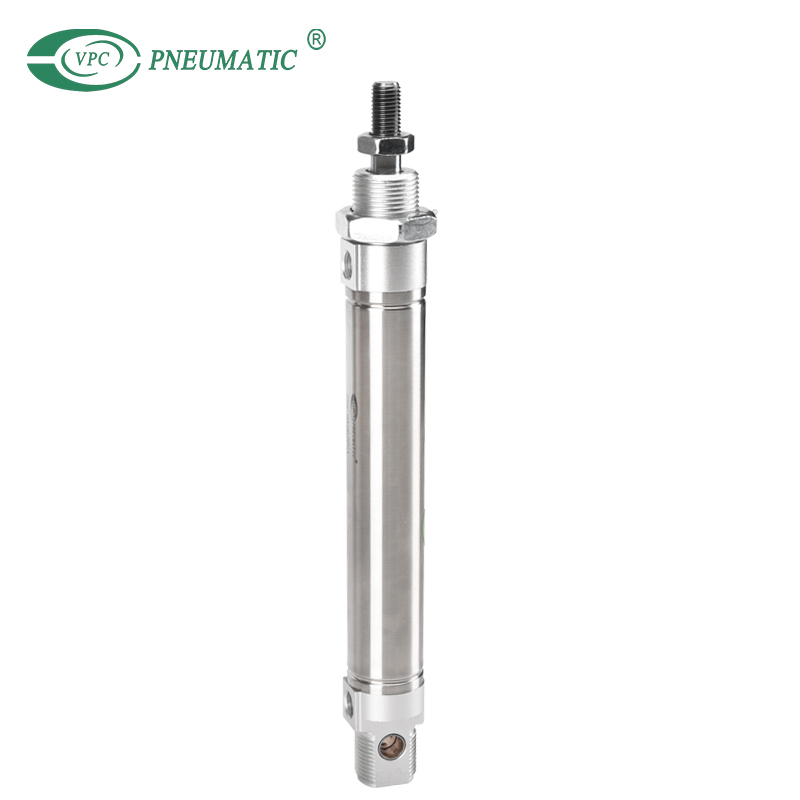

Mini-vérin en acier inoxydable série DSNU, type à double effet

1. DSNU is a round mini cylinder in accordance with ISO6432 standard.
2. Pneumatic cylinder barrel is made of stainless steel, bore 8~63mm, stroke 1~500mm, and the cylinder bore, and piston rod can be customized according to the application scenario.
3. 6 types of installation to meet the use of various scenarios.

4. Piston rod with internal or external thread.

5. Auto switches are available in band and rail mounting types.

Modèle:
DSNU25X100-PPV-A
Marque de produit:
VPC Pneumatic
code produit:
8412310090

Plages d'alésage:	8 à 63 mm
Plage de course:	5 à 500 mm
Course de réglage:	5 à 100 mm
État de disponibilité:



enquête Ajouter au panier

Product Description

■ Caractéristique du produit

1. L'excellente performance de course et la longue durée de vie.

3. Tie à piston avec fil interne ou externe.

4. Piston magnétique pour détection de position.

5. Une large gamme de variantes pour les applications personnalisées, par exemple, une course lisse, une corrosion ou une résistance chimique est nécessaire.

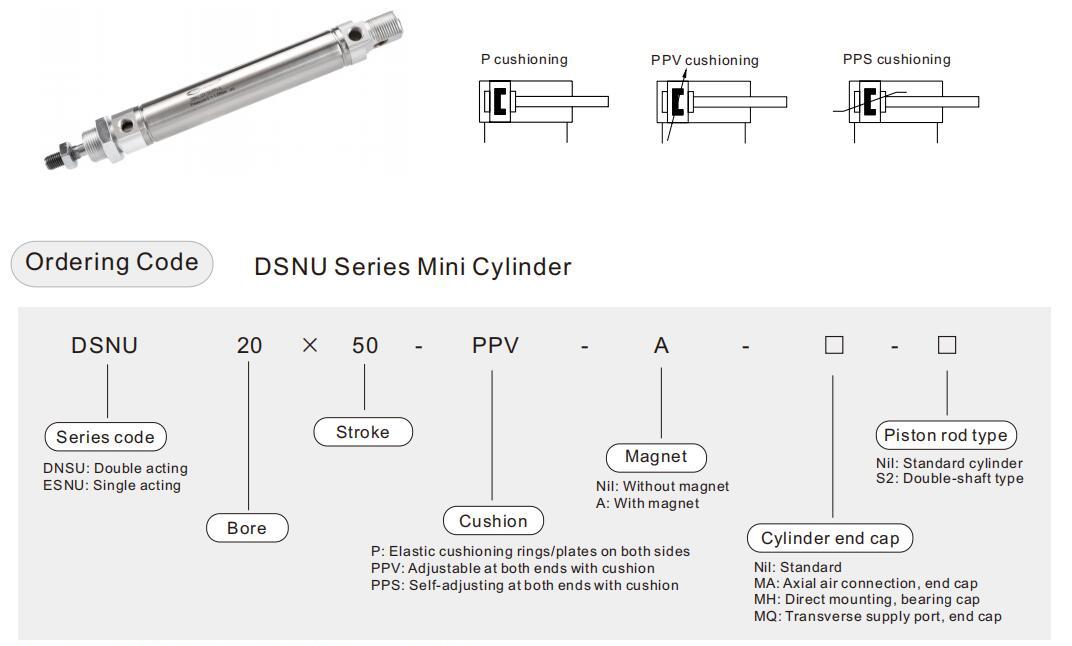

■ Symbole

Cylindre pneumatique festo

* Les diamètres d'alésage de 8 à 25 mm sont conformes à l'ISO 6432.

Product Specifications

Bore(mm)		8	10	12	16	20
Acting type		Double acting, Single acting
Working medium		Clean air(40um Filteration)
Working pressure		0.15 to 1.0Mpa			0.1-1.0Mpa
Working temperature		-20 to 80℃
Lubrication		No required
Speed range		-			10 to 100mm/s
Cushion type	DSNU-□-P	Elastic cushion rings
	DSNU-□-PPV	-		Adjustable cushion
	DSNU-□-PPS	－			Self-adjustable cushion
Cushion stroke	DSNU-□-PPV	－		9mm	12mm	15mm
	DSNU-□-PPS	-			12mm	15mm
Port size		M5	M5	M5	M5	G1/8
Piston rod thread		M4	M4	M6	M6	M8
Mounting type		Direct mounting (variant MH only)
		With accessories

Bore(mm)		25	32	40	50	63
Acting type		Double acting, Single acting
Working medium		Clean air(40um Filteration)
Working pressure		0.1-1.0Mpa
Working temperature		-20 to 80℃
Lubrication		No required
Speed range		10 to 100mm/s	8 to 100mm/s			5 to 100mm/s
Cushion type	DSNU-□-P	Elastic cushion rings
	DSNU-□-PPV	Adjustable cushion
	DSNU-□-PPS	Self-adjustable cushion
Cushion stroke	DSNU-□-PPV	17mm	14mm	18mm	20mm	21mm
	DSNU-□-PPS	17mm	14mm	18mm	20mm	21mm
Port size		G1/8	G1/8	G1/4	G1/4	G3/8
Piston rod thread		M10×1.25	M10×1.25	M12×1.25	M16×1.5	M16×1.5
Mounting type		Direct mounting (variant MH only)
		With accessories

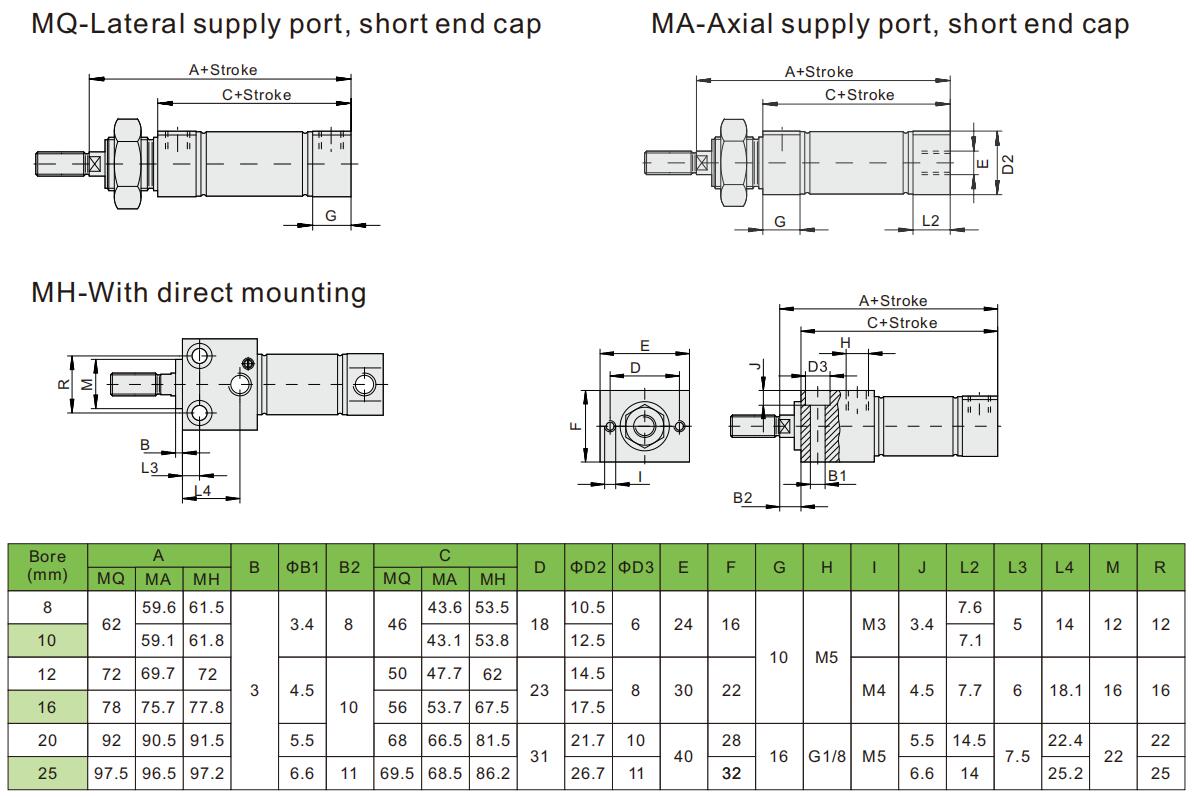

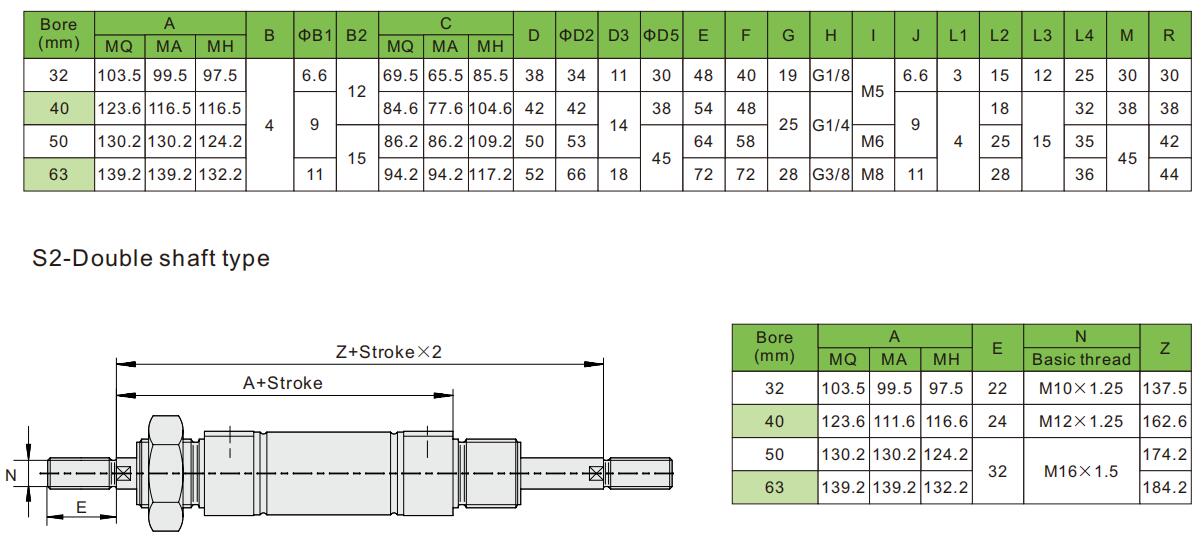

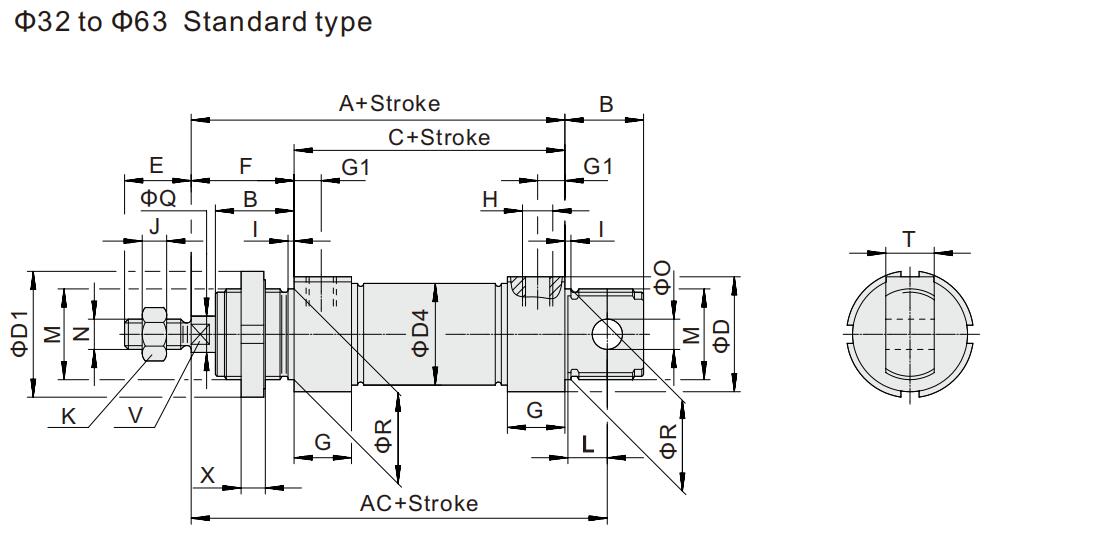

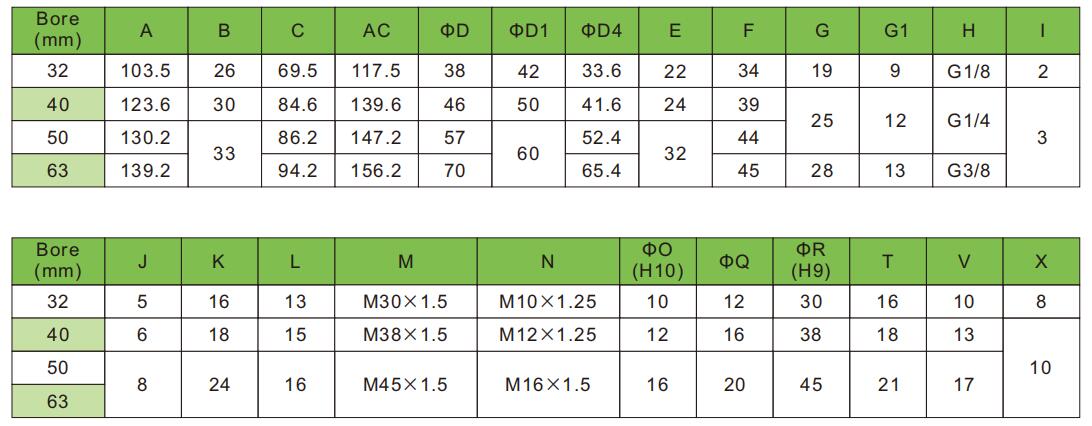

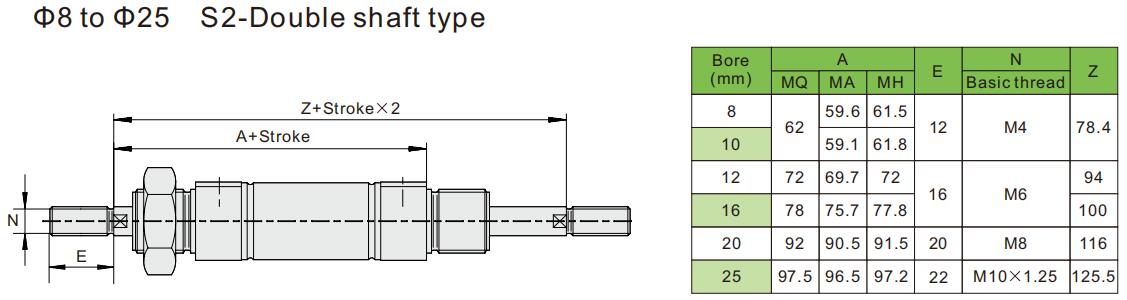

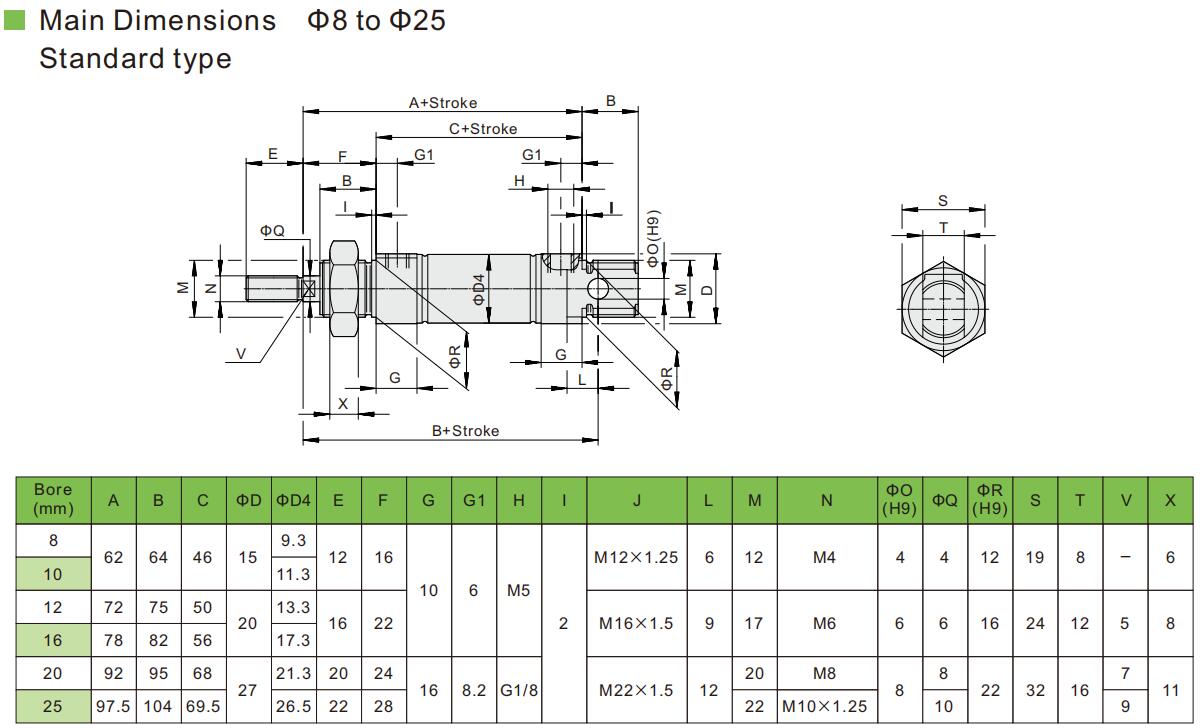

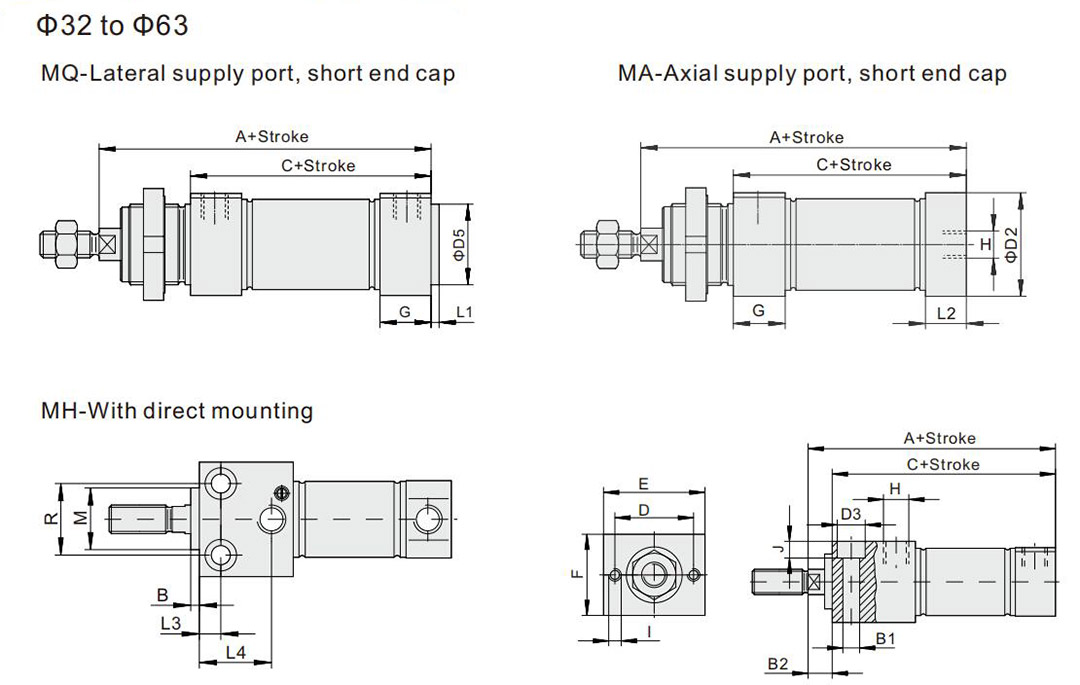

Dimensions principales
