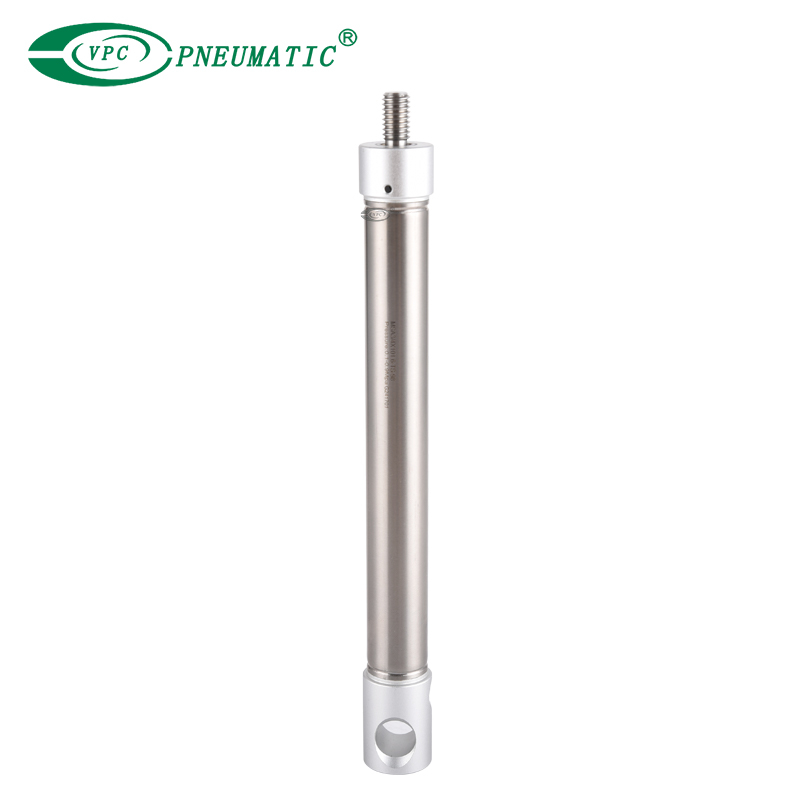

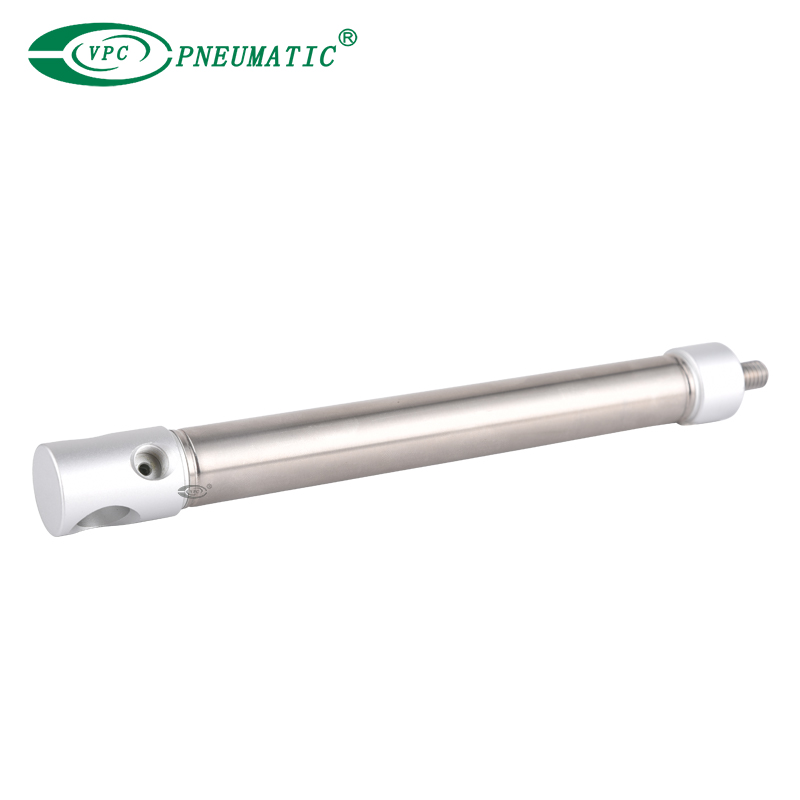

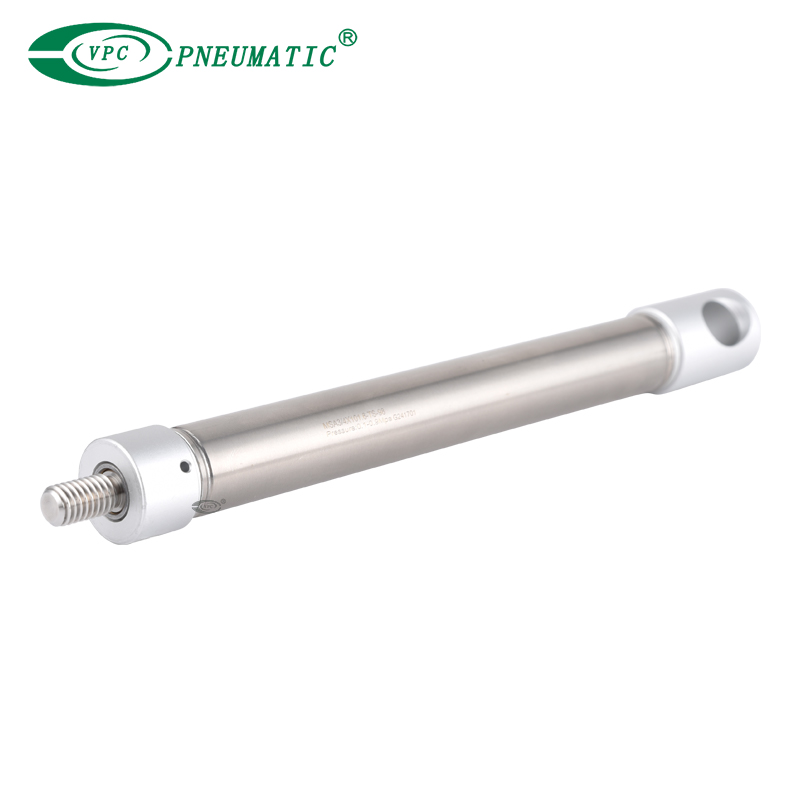

Mini-vérin à ressort à simple effet série MSA

Le mini vérin à ressort de rappel simple effet MSA fonctionne avec un mécanisme simple et efficace : l'air comprimé entre par un seul port pour pousser le piston vers l'extérieur, effectuant des tâches telles que l'éjection ou la poussée. Lorsque l'alimentation en air s'arrête, un ressort interne assure une rétraction fiable et automatique du piston.

Modèle:
MSA34X101.6 TS98
Marque de produit:
VPC Pneumatic

Type d'acteur:	Extension à ressort simple effet
Température de fonctionnement:	5 à 70 ℃
Pression de travail:	0,2 à 0,9 MPa
Pression garantie:	1,5 MPa
Plage de vitesse:	50 à 800 mm/s
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Le piston adopte une structure de joint bidirectionnelle hétérogène. Il a une taille compacte et a la fonction de réserve de graisse.

2. Le capot avant a un pare-chocs fixe qui peut réduire l'impact de la direction. changement du cylindre.

3. Il existe plusieurs modes de couverture arrière, ce qui rend l'installation du cylindre plus pratique.

4. Les couvertures avant et arrière et le bloc en acier inoxydable adoptent un emballage à roulement riveté structure pour former une connexion fiable.

5. Le corps du cylindre est doté de tuyaux en acier inoxydable de haute précision à produire. haute résistance et résistance à la corrosion.

6. Il existe des cylindres et des accessoires de montage avec plusieurs spécifications pour votre choix.

■ Symbole

Symbole du cylindre pneumatique rond MA

cylindre de rappel à ressort

Spécifications du produit

Alésage (mm)		16	20	25	32	40	50	63
Type de montage	MSA MTA	Simple effet					-
	MA FOU MAJ	Double effet					-
	MAR	-	Double effet
	MAC MACD MACJ	-	Double effet avec coussin
Milieu de travail		Air pur (filtration 40um)
Pression de travail	Double effet	0,1 à 1,0MPa
	Simple effet	0,2 à 1,0MPa
Pression garantie		1,5 MPa
Température de travail		-20 à 70℃
Plage de vitesse		Double effet : 30 à 500 mm/s Simple effet : 50 à 500 mm/s
Tolérance de course		Course≤150+1,0 Course>150+1,4 0 0
Type de coussin		MAC MACD Série MACJ : Coussin réglable Autre série : Pare-chocs
Taille du port		M5X0.8	G1/8				G1/4

Dimensions principales

Dimensions du vérin pneumatique rond

Dimensions du cylindre MINI

■ Supports mini-cylindres série MA

montage sur vérin pneumatique rond montage de mini-vérin à air montage sur cylindre pneumatique rond Dimensions des raccords du cylindre Y dimensions des raccords flottants
