Description du produit
Le solénoïde de type POPPEP à 3 ports VT317 est souvent utilisé dans des applications où un contrôle précis de l'écoulement de fluide est nécessaire.
1. La conception du corps de la valve compacte offre des débits élevés.
2. La conception de Poppet et des sièges peut fournir un joint très efficace, réduire les fuites et améliorer l'efficacité.
3. Convient pour une utilisation dans le vide et les applications pneumatiques.
4. Une seule valve avec 6 fonctions de vanne.
5. Le portage sélectif peut fournir 6 fonctions de vanne, telles que la vanne NC, pas de vanne, de la vanne de diviseur, de la vanne de sélecteur, etc.

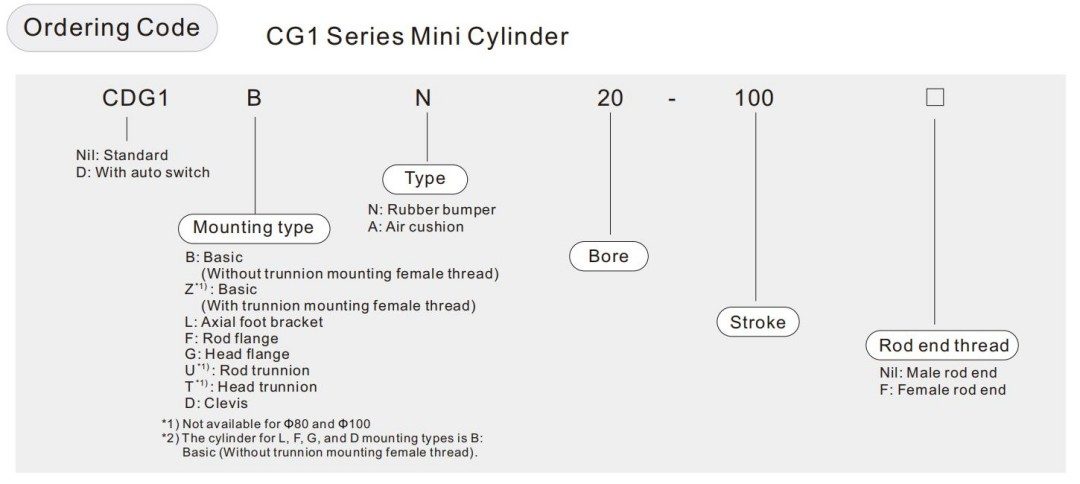

Spécifications du produit
| Taille de l'alésage (mm) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Type d'acteur | Double action, tige unique | |||||||||
| Moyen de travail | Air propre (filtration 40UM) | |||||||||
| Pression de preuve | 1,5 MPA | |||||||||
| Max. pression de travail | 1.0MPA | |||||||||
| Min. pression de travail | 0,05 MPA | |||||||||
| Température de travail | sans Auto SWTICH: -10 ℃ à 70 ℃ avec interrupteur automatique: -10 ℃ à 60 ℃ （pas de congélation） | |||||||||
| Plage de vitesse | 50 à 1000 mm / s | 50 à 700 mm / s | ||||||||
| Tolérance à l'AVC | Jusqu'à 1000st + 1,4 mm, jusqu'à 1500st + 1,8 mm | |||||||||

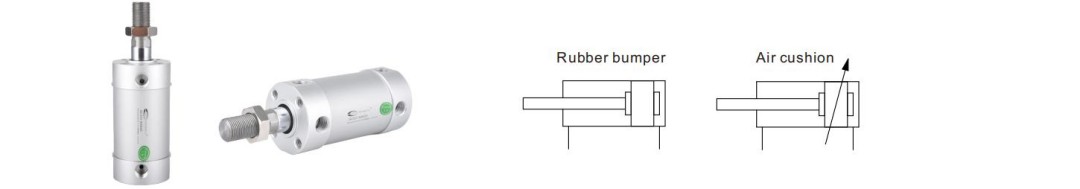

| Coussin | Pare-chocs en caoutchouc, coussin d'air | |||||||||
| Montage | Basique, basique (sans trunnion de montage de filetage féminin), pied axial, bride de tige, bride de tête, trunnion de tige, trunnion de tête, de la chagie | |||||||||
| Énergie cinétique admissible (J) | Pare-chocs en caoutchouc | Fin de canne mâle | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| Tie de la tige féminine | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| Coussin d'air | Fin de canne mâle | R: 0,35 H: 0,42 | R: 0,56 H: 0,65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| Tie de la tige féminine | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
* 1) n'inclut pas la quantité de changement de pare-chocs.
* 2) Les tailles de cylindre Ø80 et Ø100 n'ont pas de base (avec du fil femelle de montage de trunnion), de la trunnion de tige et des types de trunnion de tête. Les types de tailles de cylindres à pied, à la bride et à la chape de φ20 à φ63 n'ont pas de fil féminin de montage trunnion. Faire fonctionner le cylindre dans l'énergie cinétique admissible.
* 3) R: côté tige, h: côté tête.

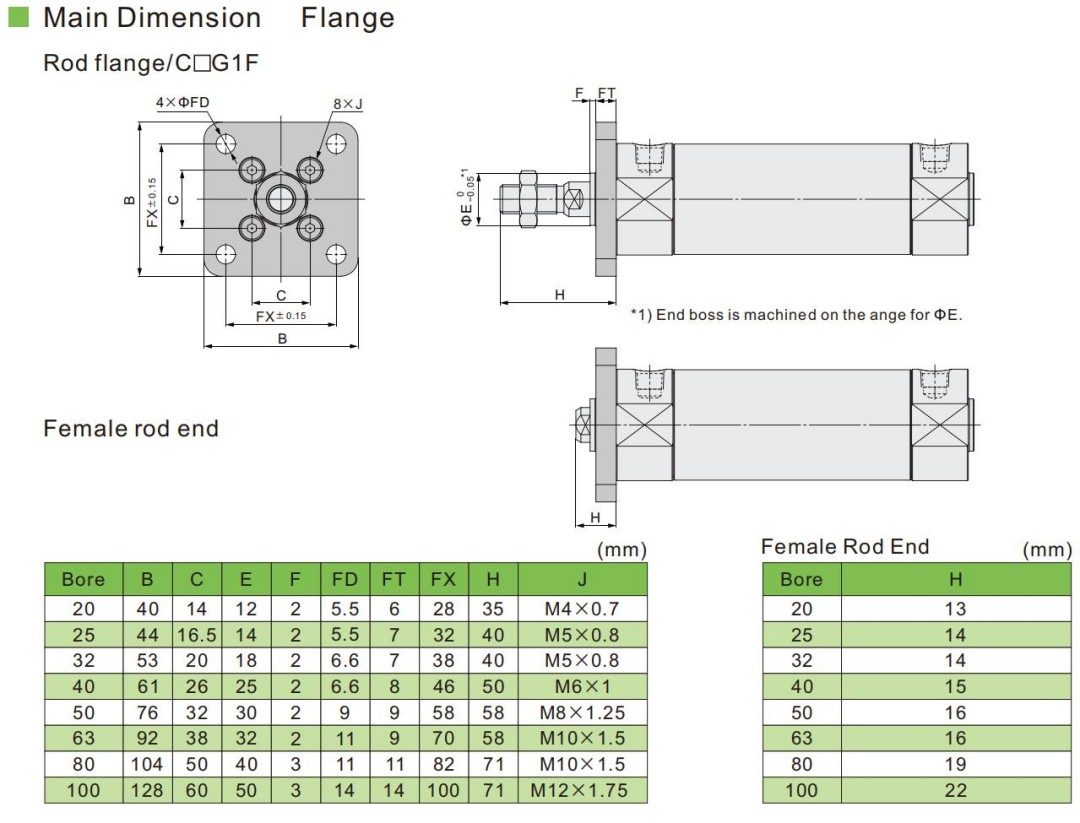

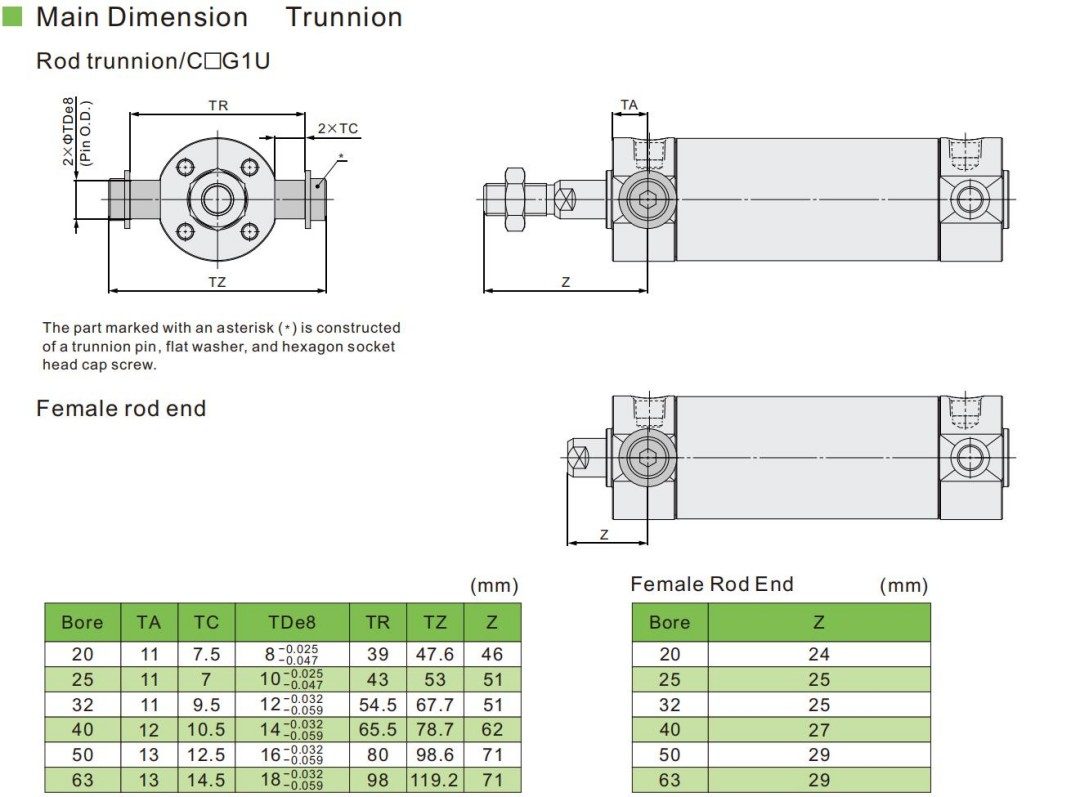

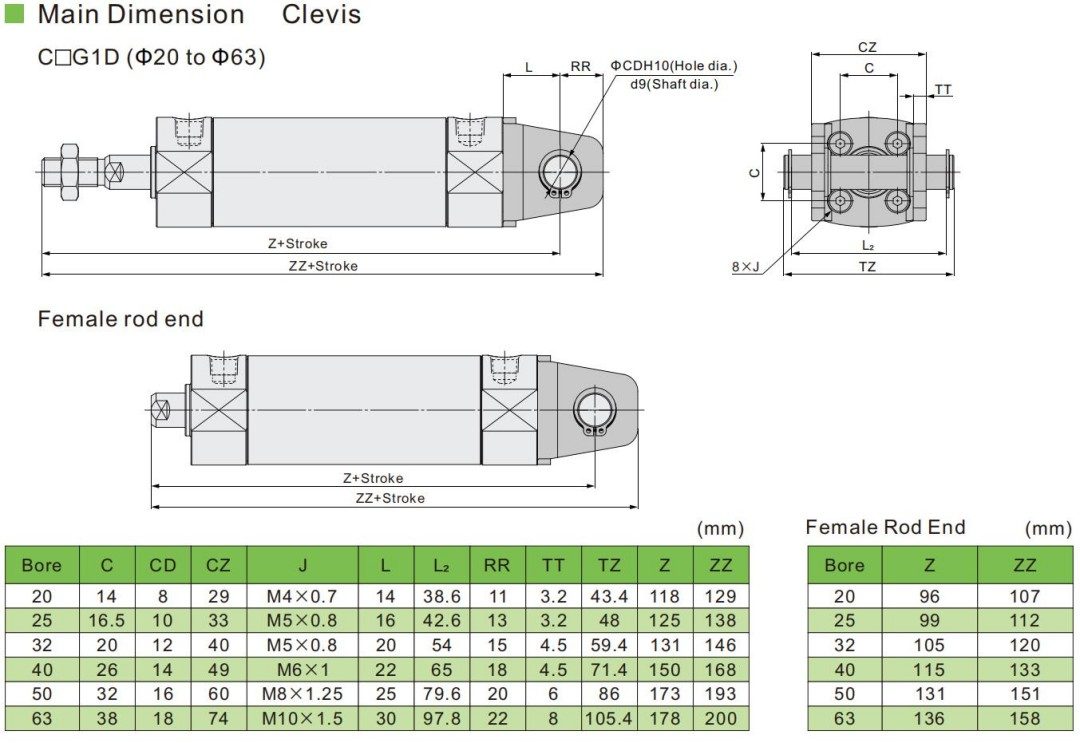

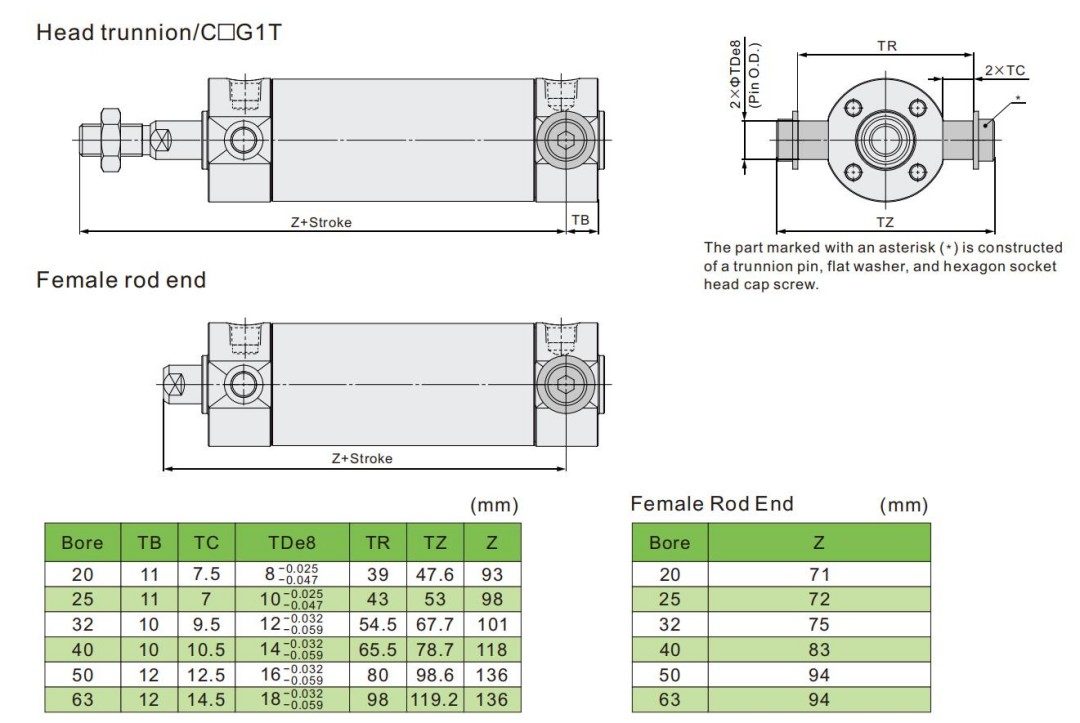

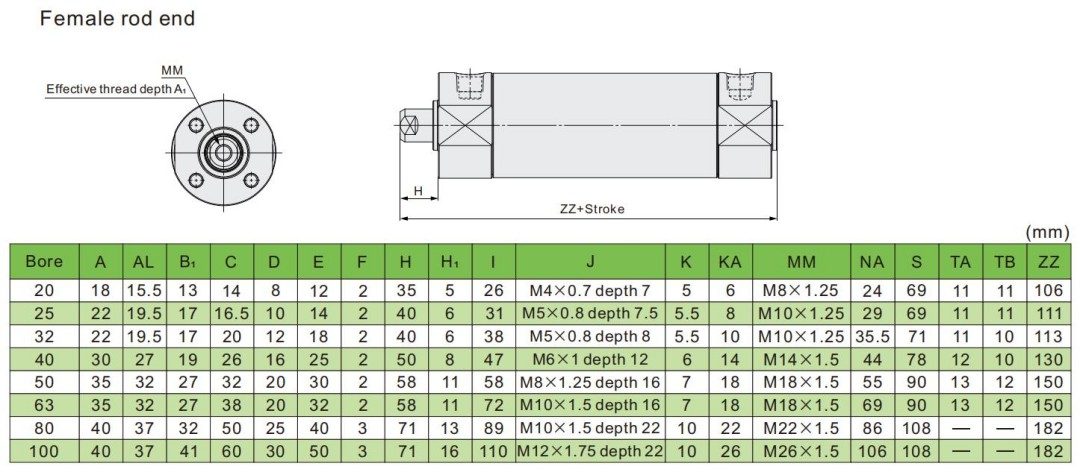

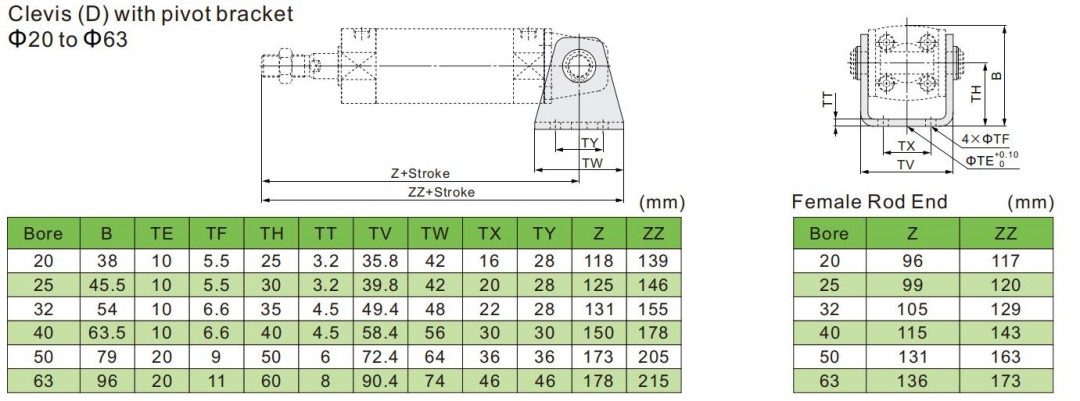

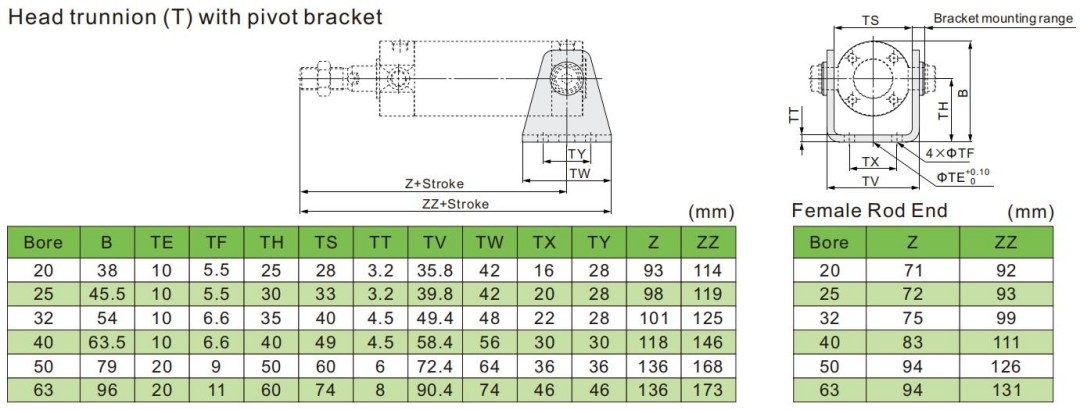

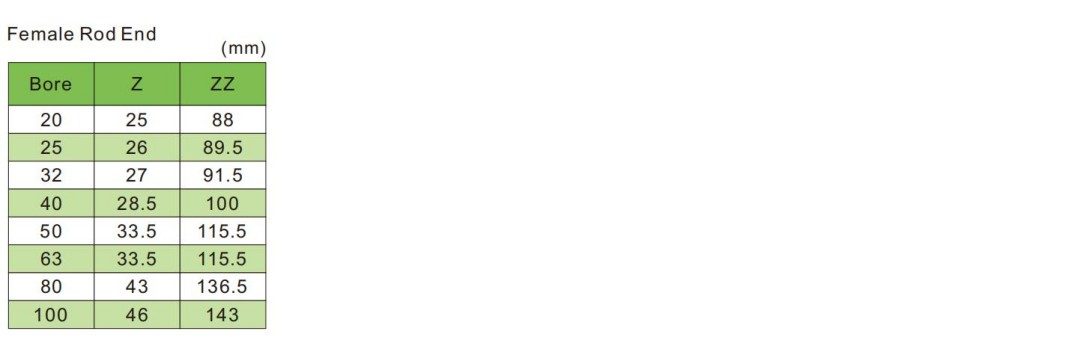

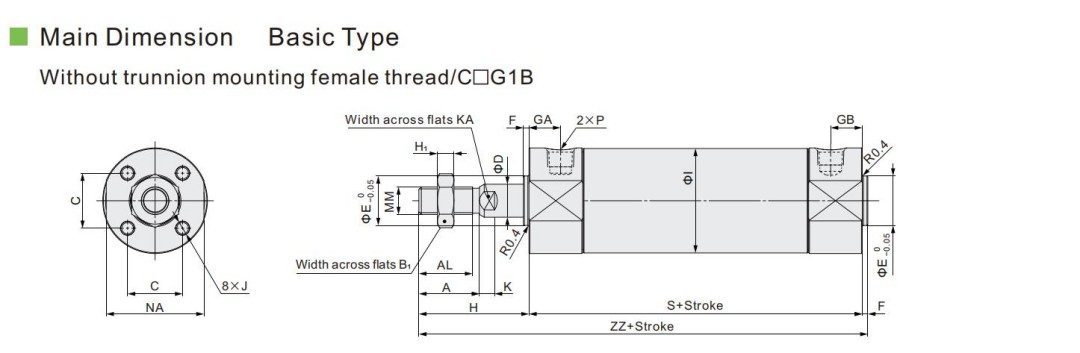

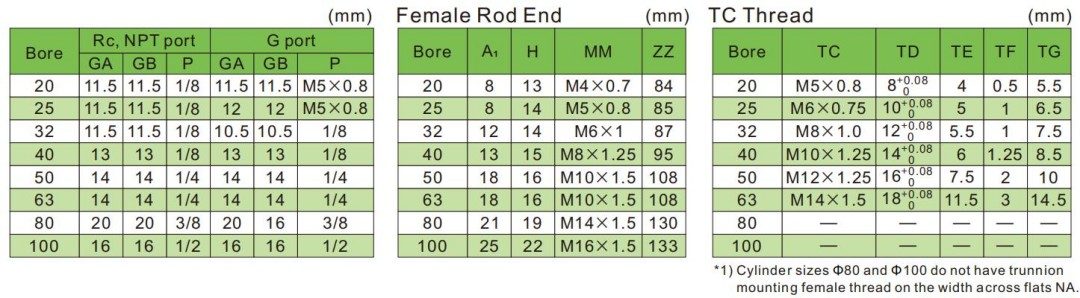

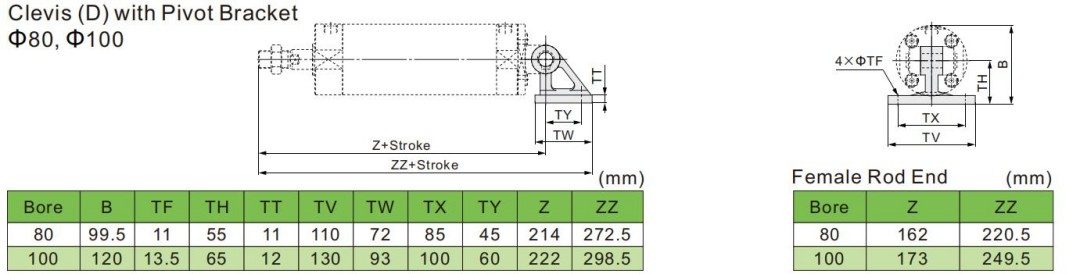

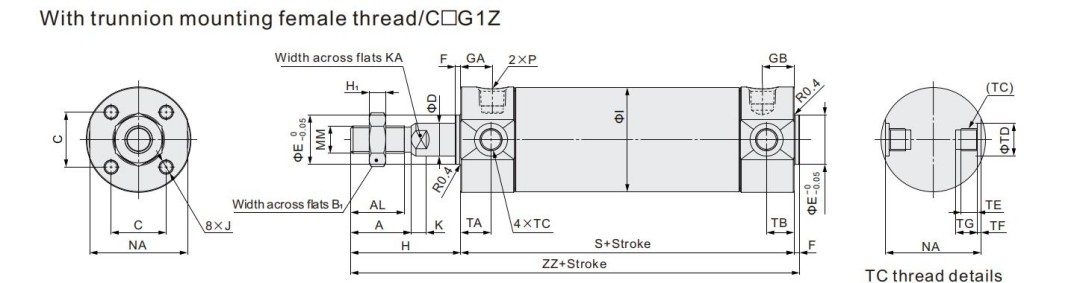

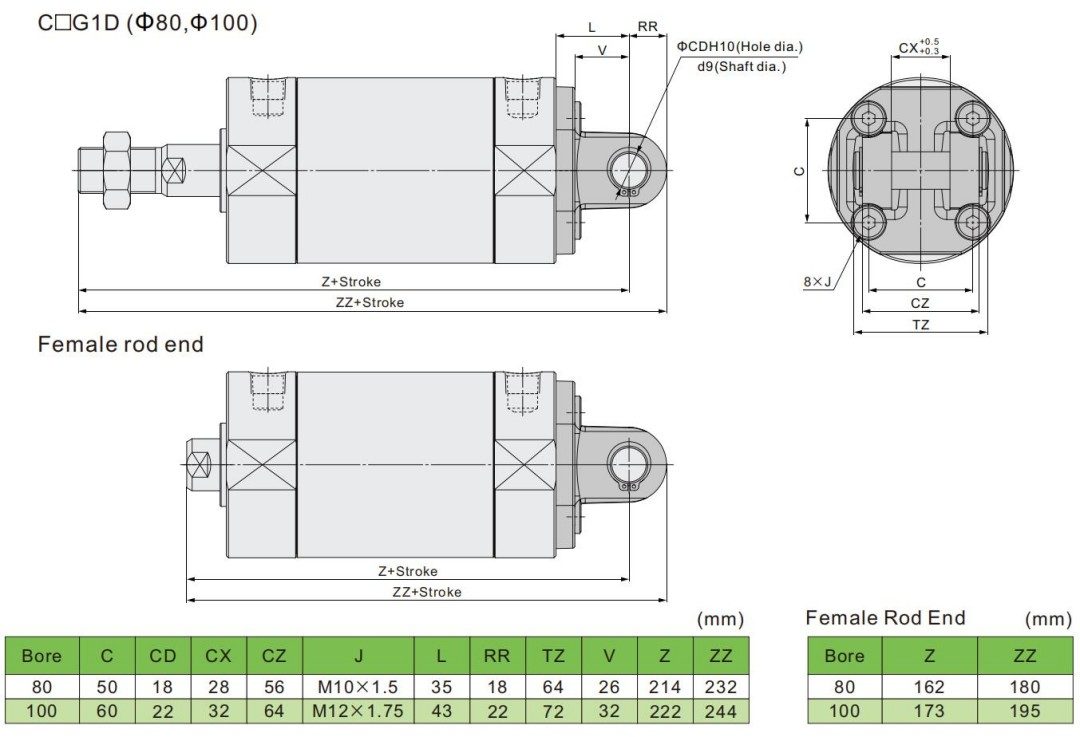

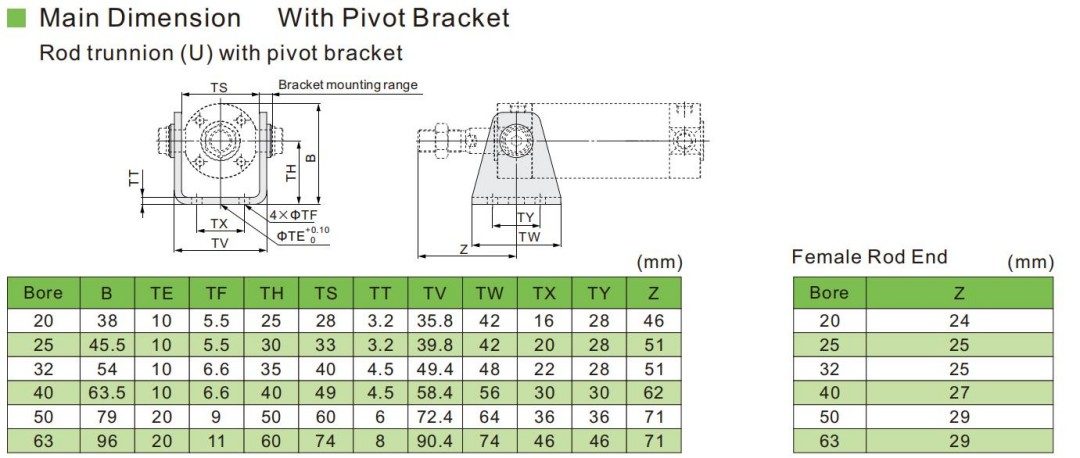

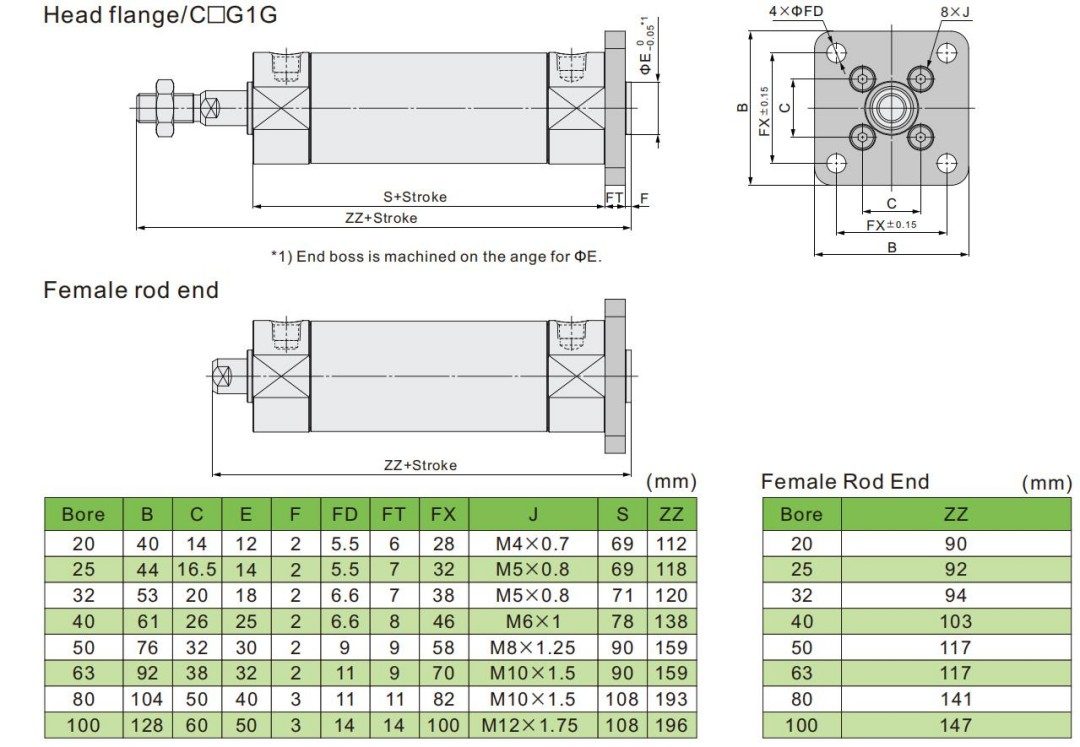

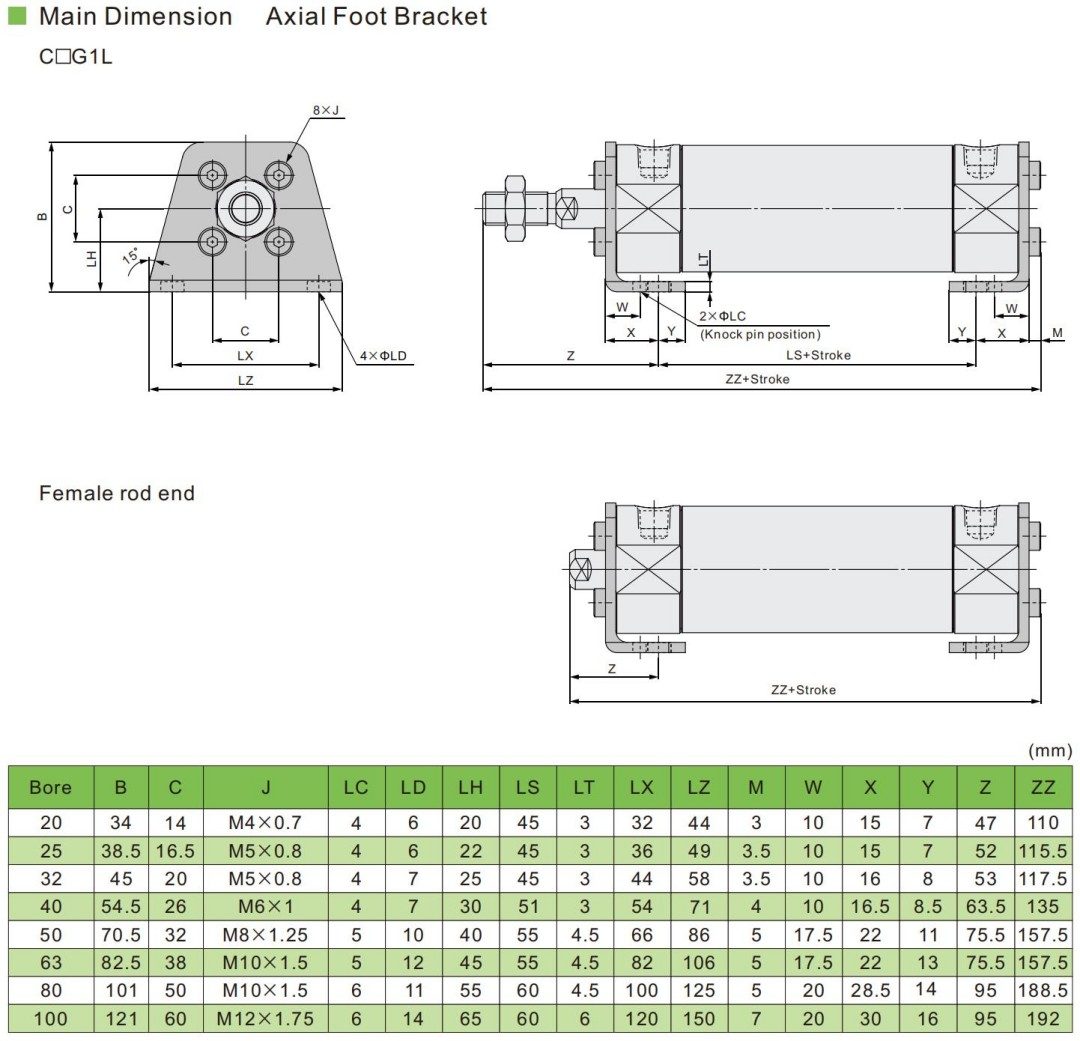

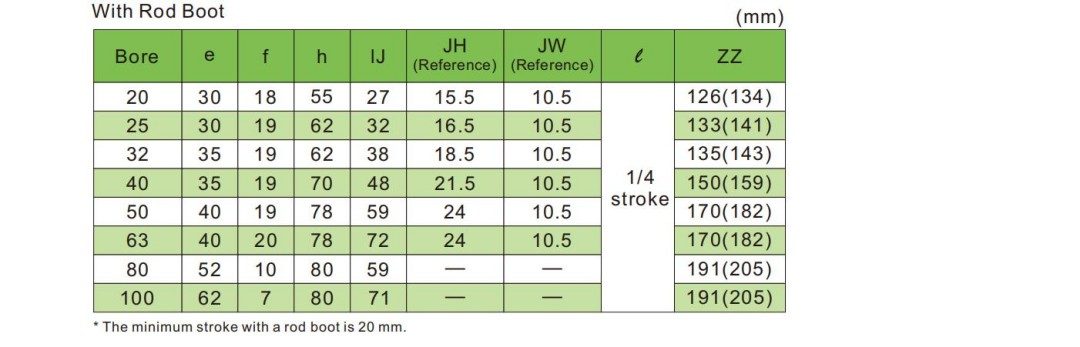

Dimensions principales
