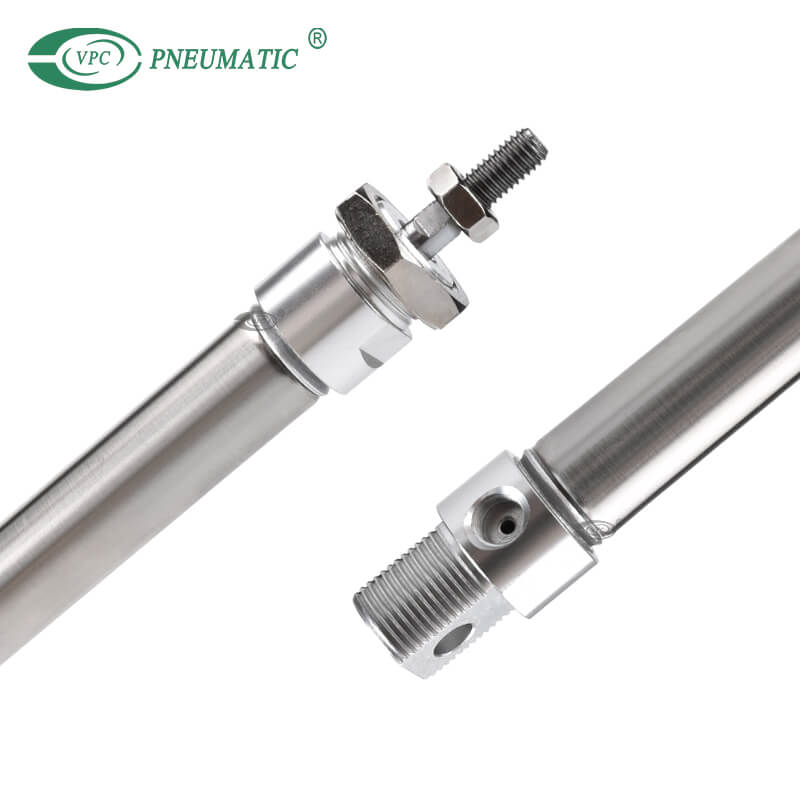

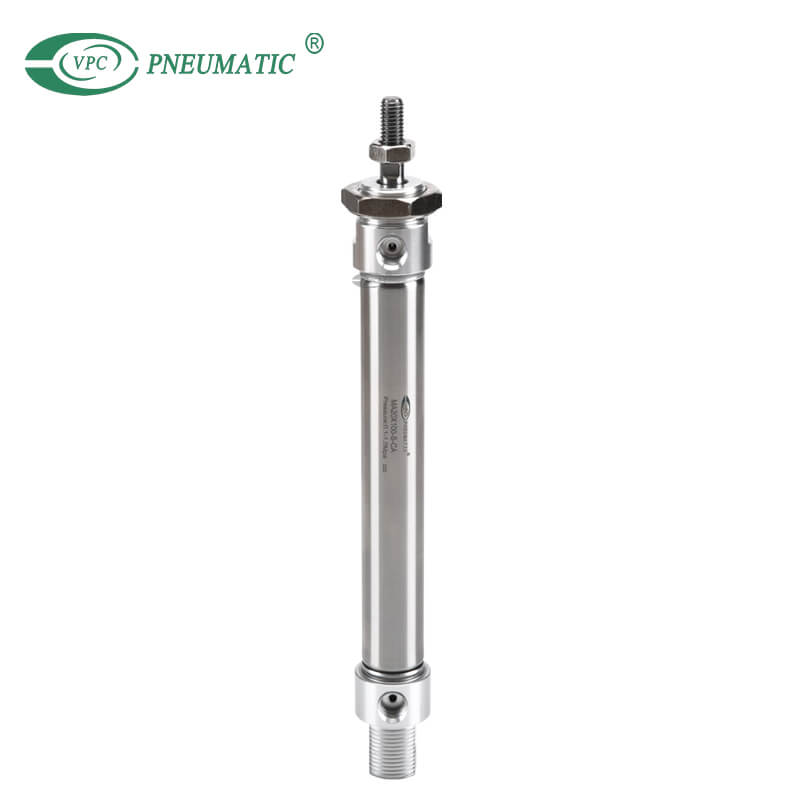

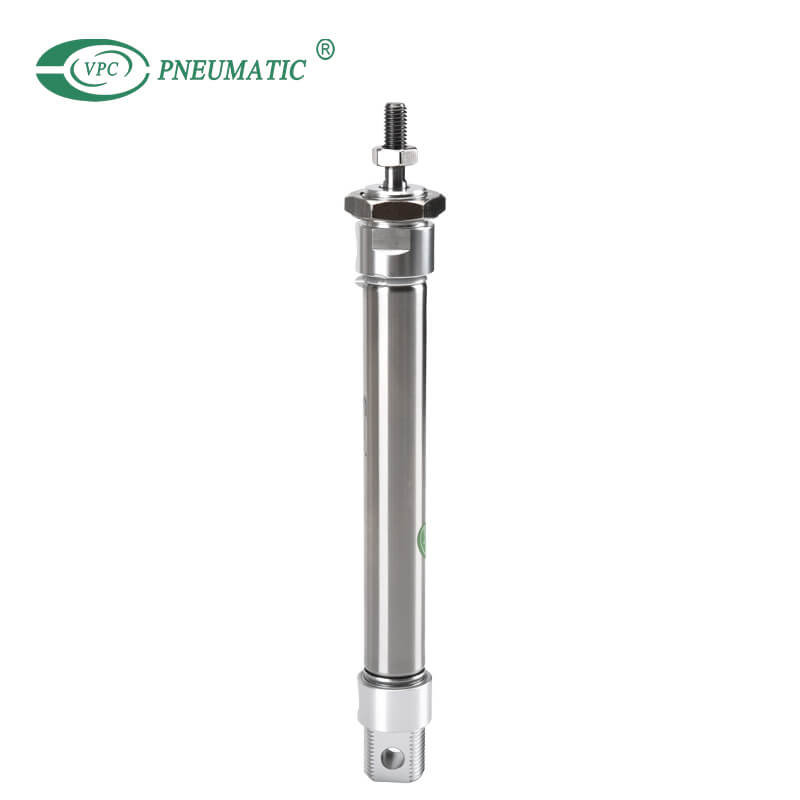

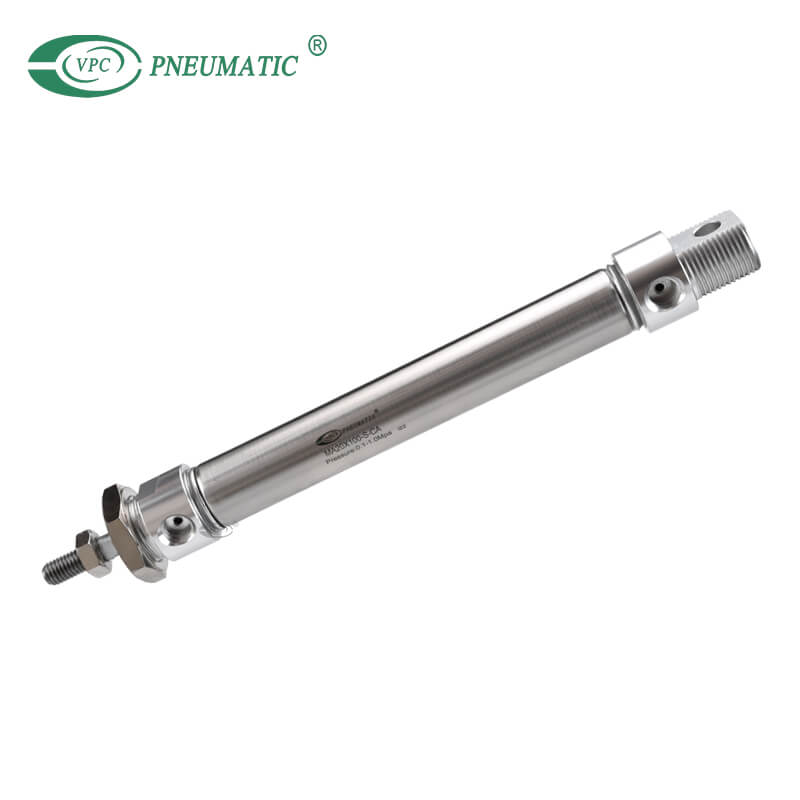

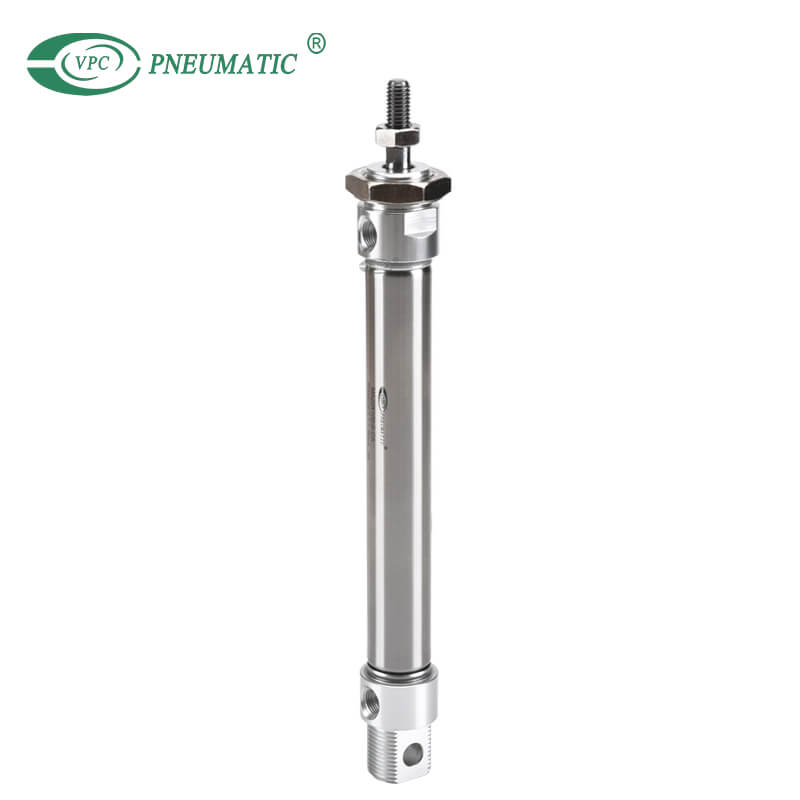

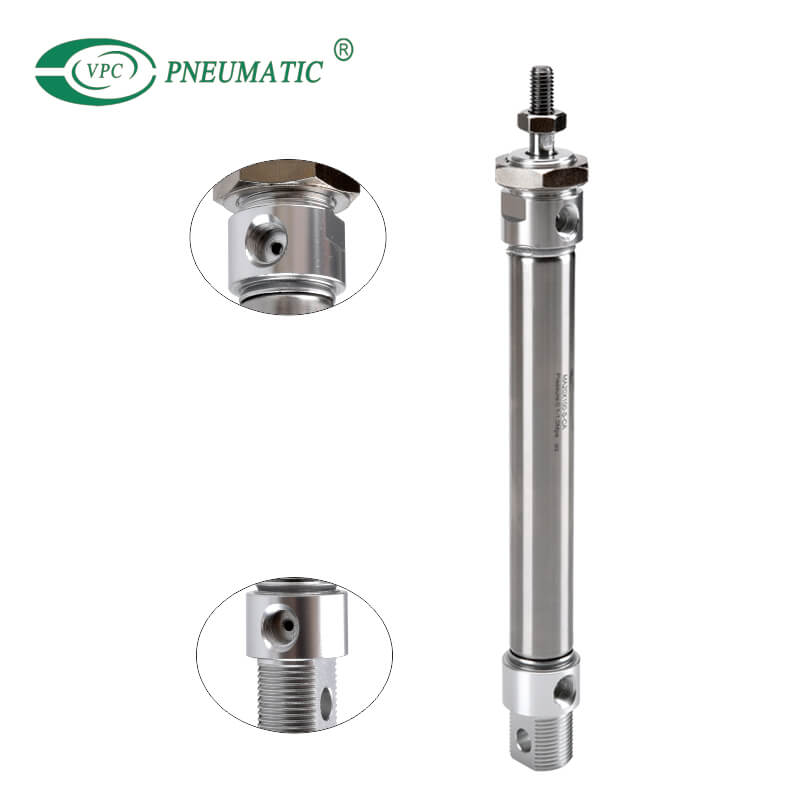

Mini-cylindre en acier inoxydable série MA, type à queue pivotante

Partager sur:
Tube en acier inoxydable de la série MA, les vérins pneumatiques sont disponibles dans des alésages de 16 et 63 mm avec des longueurs de course de 25 mm à 500 mm.Disponible en 3 types de montage pour plus de polyvalence.Les détecteurs sont disponibles dans les types de montage sur bande et sur rail.Tige de piston avec filetage interne ou externe.
  • MA 25x100-S-CA
  • VPC Pneumatic
  • 8412310090
Plages d'alésage:
Plage de course:
Max.Course standard:
Max.Accident vasculaire cérébral:
État de disponibilité:

Description du produit

Caractéristique du produit

1. Le piston adopte une structure de joint bidirectionnelle hétérogène.Il a une taille compacte  et a la fonction de réserve de graisse.

2. Le capot avant a un pare-chocs fixe qui peut réduire l'impact de la direction  changement de cylindre.

3. Il existe plusieurs modes de couverture arrière, ce qui rend l'installation du cylindre plus pratique.

4. La couverture avant et arrière et le bloc d'acier inoxydable adoptent le roulement riveté emballé  structure pour former une connexion fiable.

5. Le corps du cylindre a un tube en acier inoxydable de haute précision pour produire  haute résistance et résistance à la corrosion.

6. Il existe des vérins et des accessoires de montage avec plusieurs spécifications pour  votre choix.

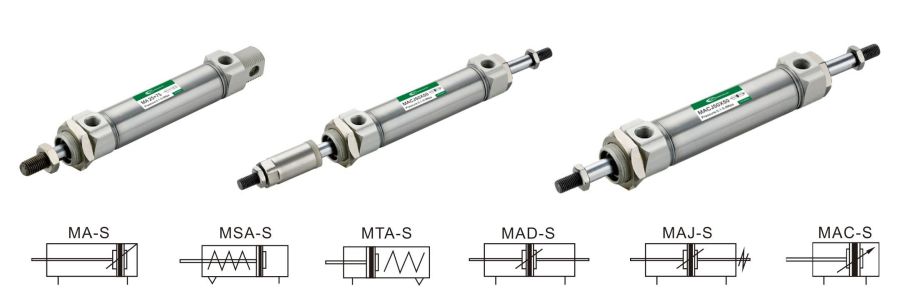

 Symbole

Symbole de cylindre pneumatique rond MA

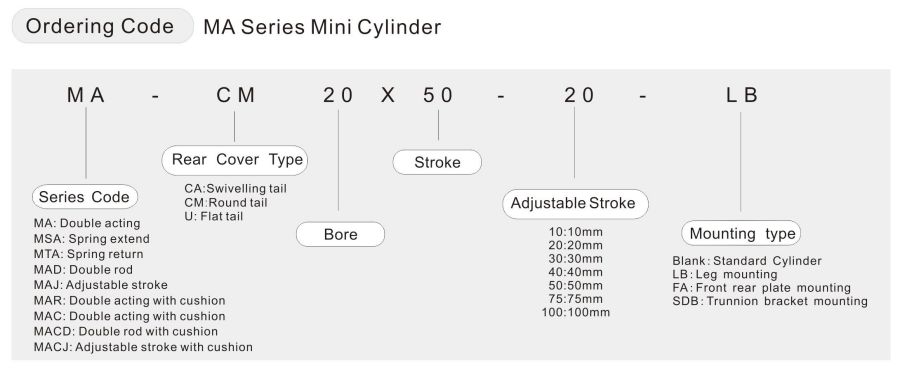

Code de commande du vérin pneumatique rond MA

Spécifications du produit

Alésage(mm)16202532405063

Type de montage

MSA   MTASimple effet-
MA   FOU   MAJ  Double jeu-
MAR-Double jeu
MAC   MACD   MACJ-Double effet avec coussin
Milieu de travailAir propre (filtration 40um)
Pression de travailDouble jeu
0.1 à 1.0MPa
Simple effet0.2 à 1.0MPa
Pression garantie1.5Mpa
Température de fonctionnement-20 à 70℃
Plage de vitesseDouble effet : 30 à 500 mm/s    Simple effet : 50 à 500 mm/s
Tolérance aux accidents vasculaires cérébraux

Course≤150+1.0    Course>150+1.4

                   0                            0

Type de coussinMAC   MACD   Série MACJ : Coussin ajustable    Autre série : Pare-chocs
Taille du portM5X0.8G1/8G1/4

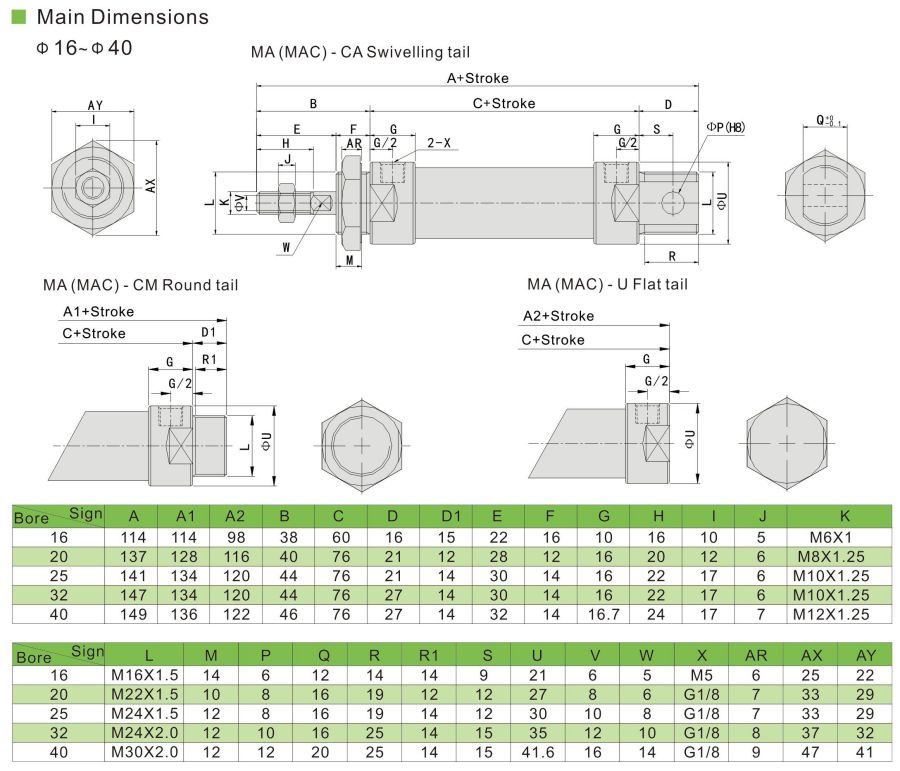

Dimensions principales

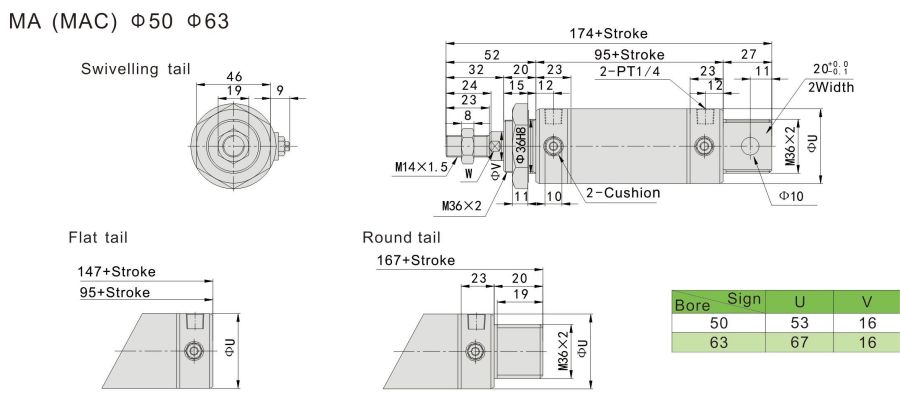

dimensions cylindre pneumatique rondDimensions du cylindre MINI

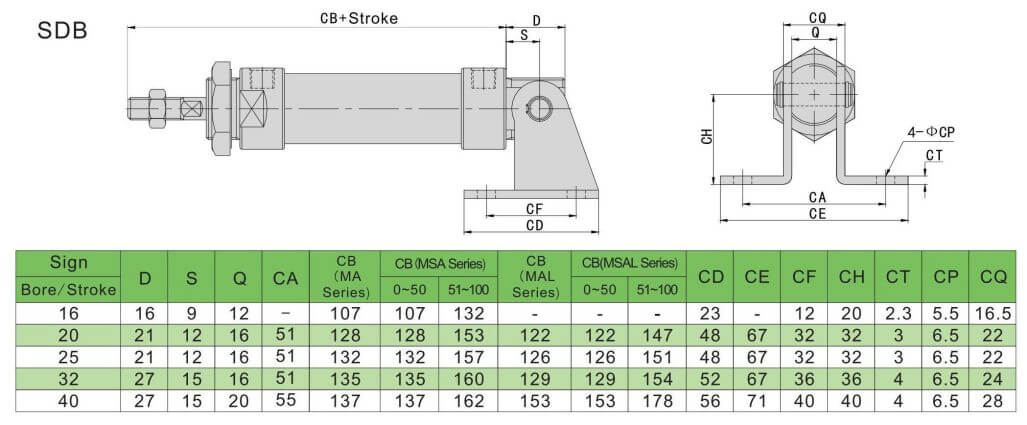

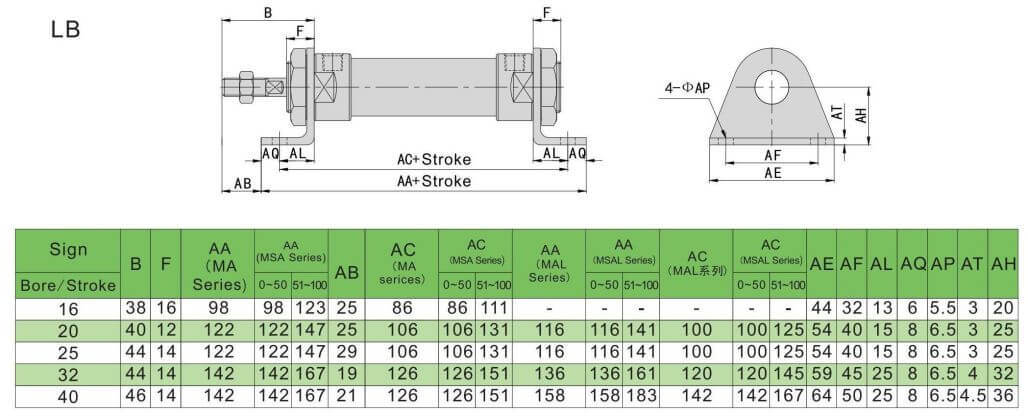

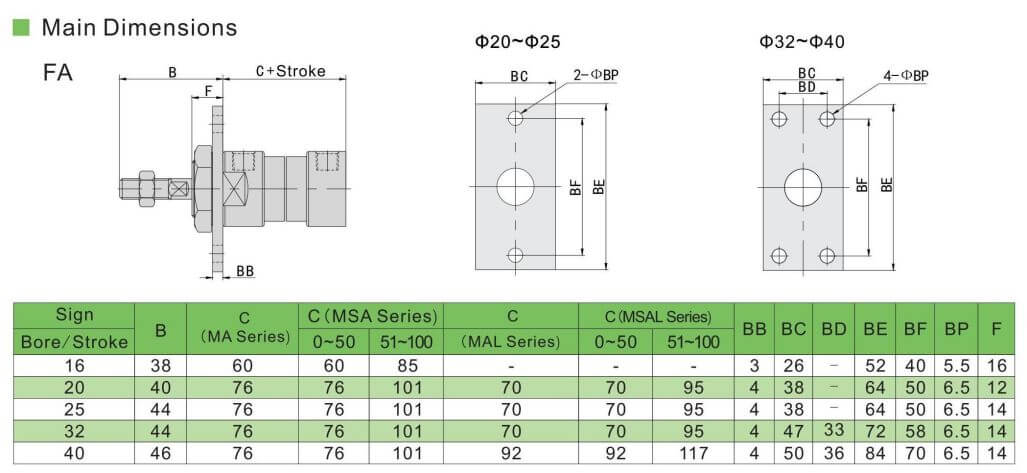

 Supports Mini Cylidner série MA

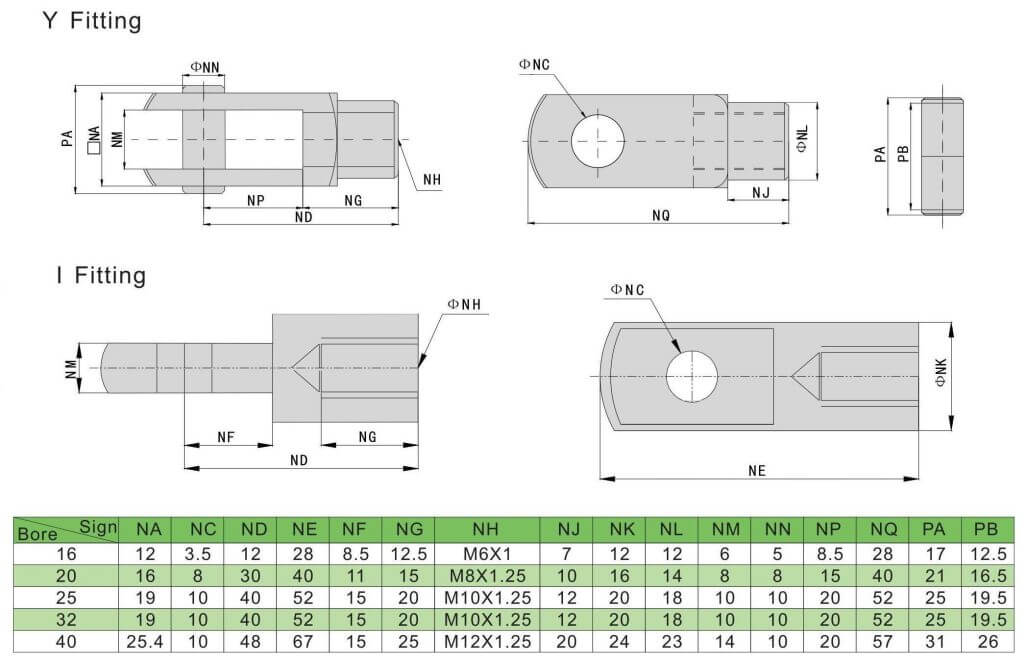

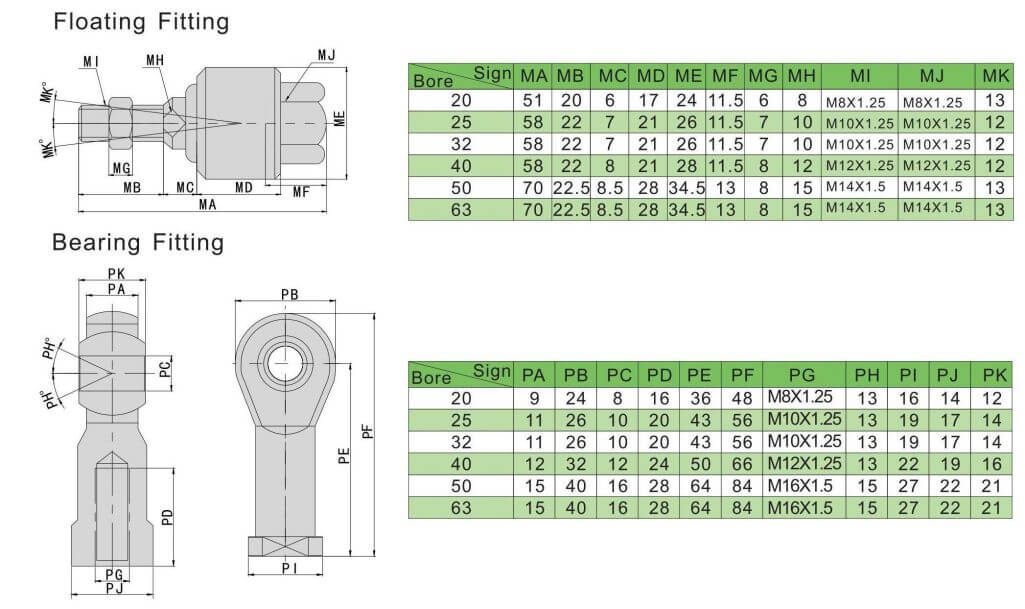

montage de cylindre pneumatique rondmontage d'un mini-cylindre d'airmontage de cylindre pneumatique rondDimensions raccords cylindre Ydimensions raccords flottants

Foire aux questions sur le produit

Q1.Quelle est la norme ISO pour le vérin pneumatique ?

La Cylindre ISO 6432 standard fait référence aux dimensions du produit de base et à la taille du vérin lorsque les fixations et les accessoires sont appliqués.


Q2.Quelle est la taille de la course d'un vérin pneumatique ?

Les vérins sont disponibles dans des alésages de 16, 20, 25, 32, 40, 50 et 63 mm, avec des longueurs de course de 25 mm à 500 mm.Les vérins à simple effet avec ressort de rappel dans le sens de la rentrée sont disponibles dans des longueurs de course allant jusqu'à 40 mm.


Q3.Comment augmenter la pression dans mon vérin pneumatique ?

Une autre façon d'augmenter ou de diminuer les forces générées par le cylindre consiste à choisir un cylindre avec un diamètre plus important (plus grande force) ou plus petit (moins de force).N'oubliez pas que plus le diamètre est grand, plus la surface du piston est grande et plus la pression est élevée.


Q4.Comment régler la vitesse du vérin pneumatique ?

Lorsque le piston du cylindre s'étend, l'air derrière celui-ci est comprimé car l'air ne peut pas s'échapper facilement.Lorsque vous serrez la vis de réglage du débit, le mouvement du piston ralentit car l'air est encore plus restreint.Contrôle la vitesse d'un cylindre ou limite le débit d'air.Tournez simplement la vanne à pointeau pour régler la vitesse de l'air.


Q5.Comment calculer la force du vérin pneumatique ?

Utilisez le diamètre du cylindre (d) pour calculer la zone de travail du cylindre (A), qui est A = π × d² / 4.

Déterminer la pression de travail (P) à l'intérieur du cylindre.

Multipliez la pression (P) par la surface (A).De cette façon, vous calculez la force de poussée théorique des cylindres pneumatiques (F), F = P × A.

calculateur de force de vérin pneumatique


Q6.Vendez-vous des kits de réparation de vérins pneumatiques ?

Oui, nous vendons tous les types de kits de réparation de cylindres et autres accessoires.Veuillez nous contacter si vous en avez besoin.
