| Plages d'alésage: | |
|---|---|
| Plage de course: | |
| Max.Course standard: | |
| Max.Accident vasculaire cérébral: | |

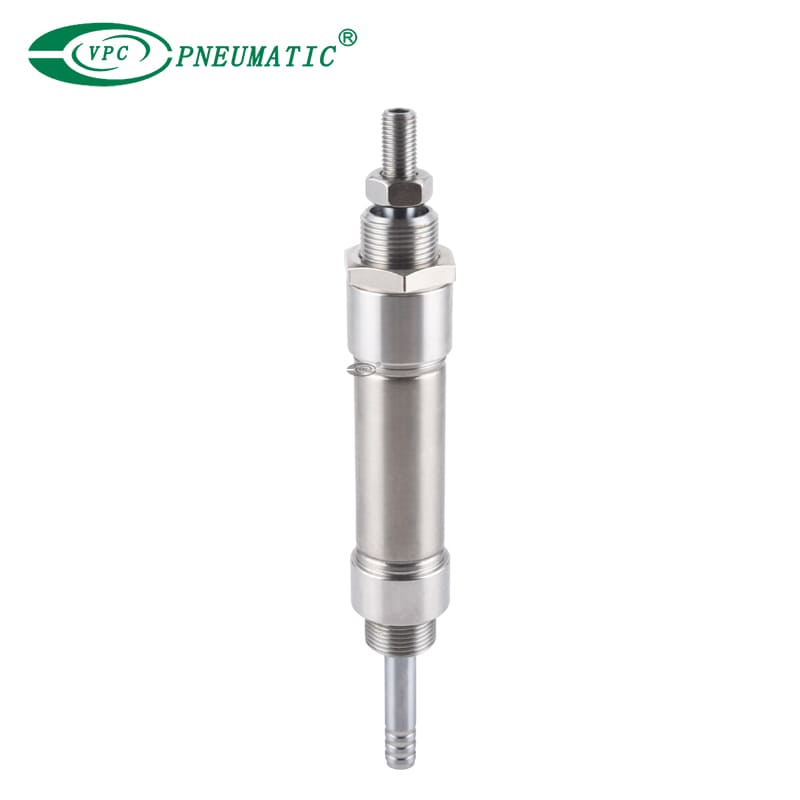

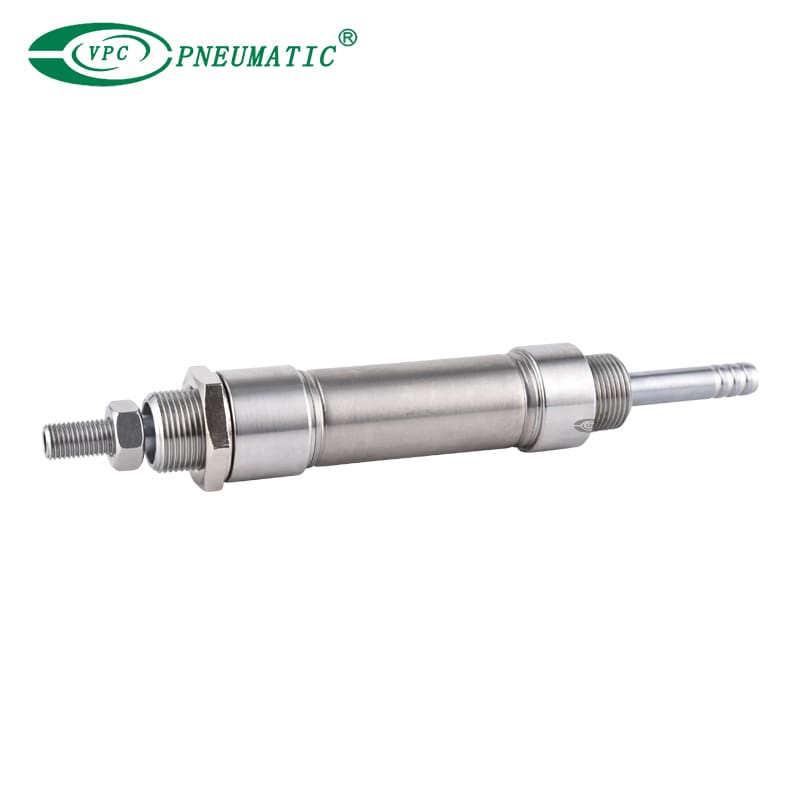

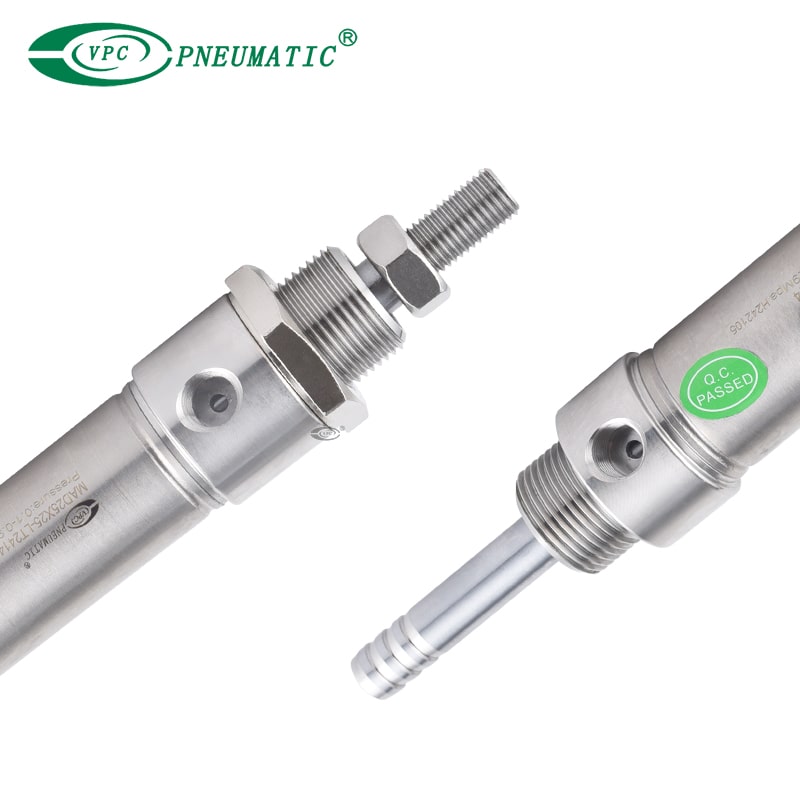

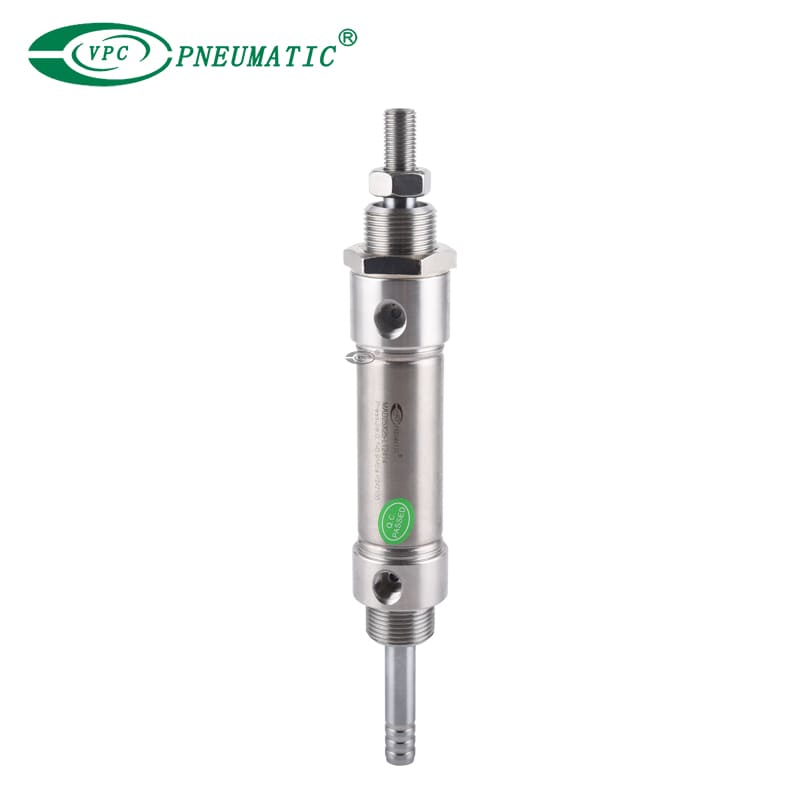

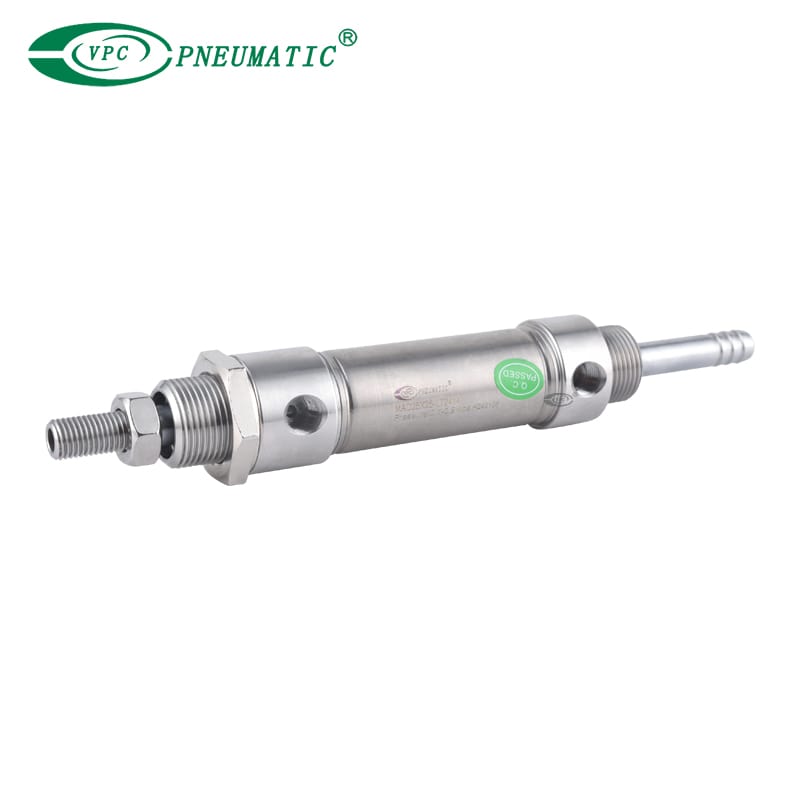

Description du produit
1. Conception compacte: empreinte miniaturisée pour les applications limitées dans l'espace.
2. Construction en acier inoxydable: construction durable, résistante à la corrosion idéale pour les environnements exigeants et hygiéniques.
3. Agissant double, double tige: fournit une force bidirectionnelle et une action en équilibre pour les applications polyvalentes.
4. Haute précision et répétabilité: assure des performances précises et cohérentes dans les opérations à haute fréquence.
5. Léger et robuste: petit mais fort, offrant une fiabilité opérationnelle élevée.
Spécifications du produit
| Alésage (mm) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
Type montin | MSA MTA | Acteur unique | - | |||||
| Ma Mad Maj | Double-jeu | - | ||||||
| MAR | - | Double-jeu | ||||||
| Mac macd macj | - | Agissant double avec un coussin | ||||||
| Moyen de travail | Air propre (filtration 40UM) | |||||||
| Pression de travail | Double-jeu | 0,1 à 1,0 MPa | ||||||
| Acteur unique | 0,2 à 1,0 MPa | |||||||
| Pression garantie | 1,5 MPA | |||||||
| Température de travail | -20 à 70 ℃ | |||||||
| Plage de vitesse | Agissant double: 30 à 500 mm / s simple Agissant: 50 à 500 mm / s | |||||||
| Tolérance à l'AVC | TRAVE 1050 + 1,0 traits> 150 + 1,4 0 0 | |||||||
| Type de coussin | Mac Macd MacJ Series: Coussin réglable Autres séries: pare-chocs | |||||||
| Taille du port | M5x0.8 | G1 / 8 | G1 / 4 | |||||
Dimensions principales
FAQ du produit
Q1. Quelle est la norme ISO pour le cylindre pneumatique?
La norme du cylindre ISO 6432 fait référence aux dimensions du produit de base et à la taille du cylindre lorsque des montages et des accessoires sont appliqués.
Q2. Qu'est-ce que la taille de la course dans le cylindre pneumatique?
Les cylindres sont disponibles en alésages de 16, 20, 25, 32, 40, 50 et 63 mm, avec des longueurs de course de 25 mm à 500 mm. Des cylindres à action unique avec retour à ressort dans la direction de rétract sont disponibles en longueur de course allant jusqu'à 40 mm.
Q3. Comment augmenter la pression dans mon cylindre pneumatique?
Une autre façon d'augmenter ou de diminuer les forces générées par le cylindre est de choisir un cylindre avec un diamètre plus significatif (force plus grande) ou plus petit (moins de force). N'oubliez pas que plus le diamètre est grand, plus la surface du piston est grande et plus la pression est grande.
Q4. Comment ajustez-vous la vitesse du cylindre à air?
Lorsque le piston du cylindre s'étend, l'air derrière lui est comprimé car l'air ne peut pas s'échapper facilement. Lorsque vous resserrez la vis de commande de débit, le mouvement du piston ralentit car l'air est encore plus restreint. Contrôle la vitesse d'un cylindre ou restreint le flux d'air. Tournez simplement la soupape d'aiguille pour régler la vitesse de l'air.
Q5. Comment calculez-vous la force de cylindre pneumatique?
Utilisez le diamètre du cylindre (D) pour calculer la zone de travail du cylindre (a), qui est a = π × d² / 4.
Déterminez la pression de travail (P) à l'intérieur du cylindre.
Multipliez la pression (P) par la zone (a). De cette façon, vous calculez la force push de la théorie des cylindres pneumtaïques (f), f = p × A.
◆ Calculatrice de force de cylindre pneumatique
Q6. Vendez-vous des kits de réparation de cylindres pneumatiques?
Oui, nous vendons tous les types de kits de réparation de cylindres et autres accessoires. Veuillez nous contacter si vous en avez besoin.
