| Moyen de travail: | |
|---|---|
| Classe de filtration: | |
| Max.pression de travail: | |
| Température de fonctionnement: | |

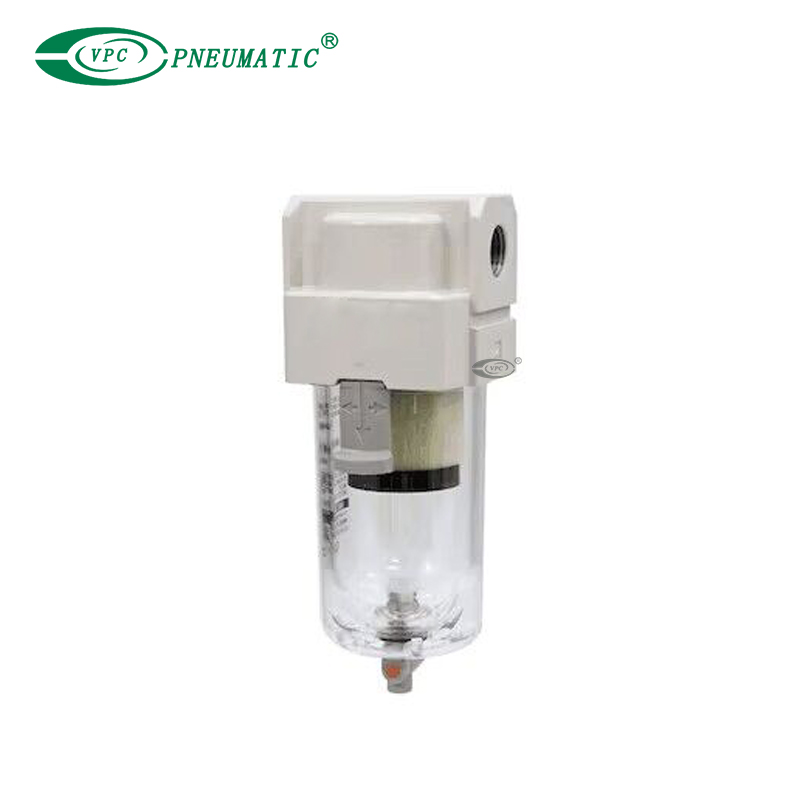

Description du produit
1. La conception modulaire du filtre à air permet la connexion avec d'autres équipements de préparation d'air VPC.
2. Empêche la contamination, aspect propre.
3. La réduction de l'épaisseur du boîtier en résine offre une capacité accrue et un poids plus léger.
4. L'efficacité améliorée de la séparation de l'eau prolonge la durée de vie des éléments filtrants.
5. Tailles d'orifices disponibles : 1/8' à 3/4' (filetages de type Rc, NPT ou G(PF))
6. Les accessoires incluent un support et une purge automatique à flotteur.

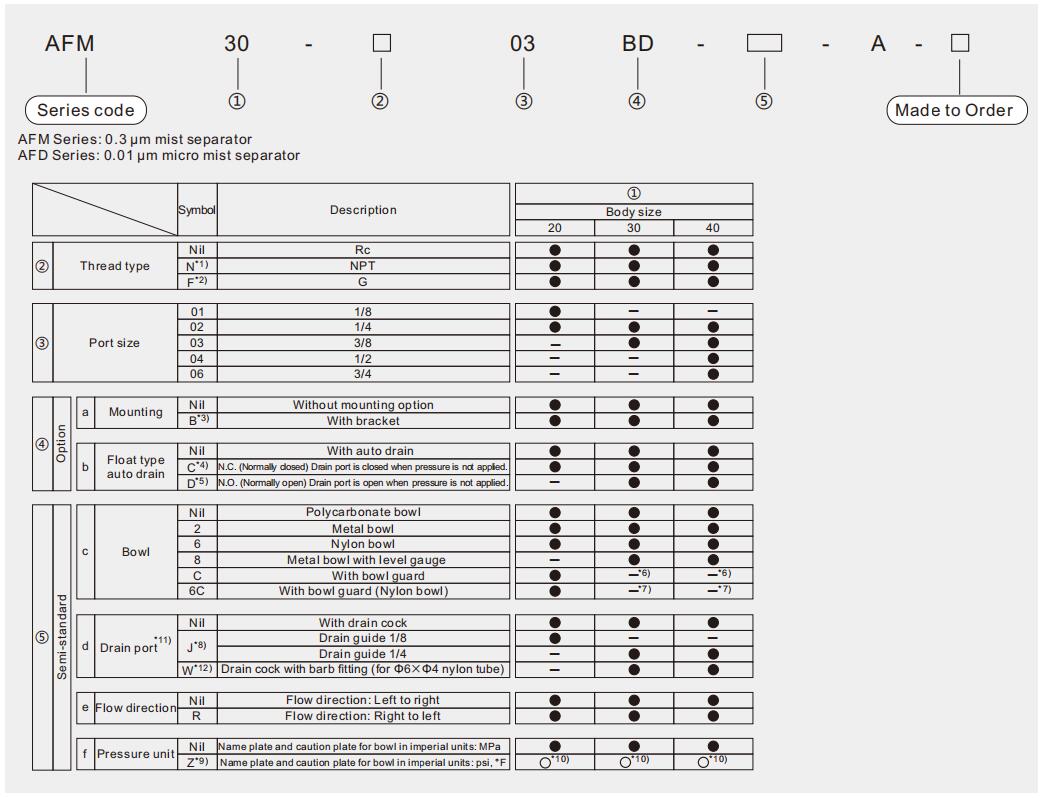

Exemple de commande : Option/Semi-standard : sélectionnez-en un pour a à f.
Symbole Option/Semi-standard : lorsque plusieurs une spécification est requise, indiquez-la par ordre alphanumérique.
Modèle : AFM30-03BD-RA
*1) Le guide de vidange est NPT1/8 (applicable à l'AFM20-A, AFD20-A) et NPT1/4 (applicable à l'AFM30-A/40-A, AFD30-A/40-A). L'orifice de vidange automatique est livré avec un raccord instantané Φ3/8' (applicable à l'AFM30-A/40-A, AFD30-A/40-A).
*2) Le guide de vidange est G1/8 (applicable à l'AFM20-A, AFD20-A) et G1/4 (applicable à l'AFM30-A/40-A, AFD30-A/40-A).
*3) Un support n'est pas assemblé et fourni séparément au moment de l'expédition.Y compris 2 vis de montage.
*4) Lorsque la pression n'est pas appliquée, le condensat qui ne déclenche pas le mécanisme de vidange automatique restera dans la cuvette. Il est recommandé de libérer le condensat résiduel avant de terminer les opérations de la journée.
*5) Si le compresseur est petit (0,75 kW, le débit de refoulement est inférieur à 100 L/min [ANR]), une fuite d'air du robinet de vidange peut se produire lors du démarrage des opérations.Le type NC est recommandé.
*6) Un protège-cuve est fourni en équipement standard (polycarbonate).
*7) Un protège-cuve est fourni en équipement standard (nylon).
*8) Sans fonction de vanne.
*9) Pour le type de filetage de tuyau : NPT.
*10) O : Pour le type de filetage de tuyau : NPT uniquement
*11) La combinaison de purge automatique à flotteur : C et D n'est pas disponible.
*12) La combinaison cuve métallique : 2 et 8 n'est pas disponible.
Spécifications du produit
| Modèle | AFM20-A | AFM30-A | AFM40-A | AFM40-06-A | |
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| Taille du port | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | |
| Milieu de travail | L'air pur | ||||
| Température de fonctionnement | -5 à 60°C (hors gel) | ||||
| Pression d'épreuve | 1.5Mpa | ||||
| Max.Pression de travail | 1.0Mpa | ||||
| Min.Pression de travail | 0.05Mpa | ||||
| Taux de filtration nominal | AFM20-A à AFM40-06-A | 0,3 µm (taille des particules filtrées à 99,9 %) | |||
| AFD20-A à AFD40-06-A | 0,01 µm (taille des particules filtrées à 99,9 %) | ||||
| Concentration du brouillard d'huile côté sortie | AFM20-A à AFM40-06-A | Max.1.0 mg/m³ (ANR) (≈0.8 ppm)*2, *3) | |||
| AFD20-A à AFD40-06-A | Max.0,1 mg/m³ (ANR) (Avant saturation en huile 0,01 mg/m³ (ANR) ou moins ≈ 0,008 ppm)*2, *3) | ||||
Débit nominal*1) [L/min(ANR)] | AFM20-A à AFM40-06-A | 200 | 450 | 1100 | |
| AFD20-A à AFD40-06-A | 120 | 240 | 600 | ||
| Capacité de vidange (cm³) | 8 | 25 | 45 | ||
| Matériau du bol | Polycarbonate | ||||
| Garde de bol | Semi-standard (Acier) | Standard (Polycarbonate) | |||
*1) Conditions : Pression d'entrée 0,7 MPa ;Le débit nominal varie en fonction de la pression d'entrée. Maintenez le débit d'air dans le débit nominal pour éviter une sortie de lubrifiant du côté de la sortie.
*2) Lorsque la concentration de refoulement du brouillard d'huile du compresseur est de 30 mg/m³ (ANR).
*3) Le joint du bol et les autres joints toriques sont légèrement lubrifiés.
| Spécifications facultatives | Modèle | ||||
| AFM20-A | AFM30-A | AFD40-A | AFD40-06-A | ||
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| Assemblage du support | AF22P-050AS | AF32P-050AS | AF42P-050AS | AF42P-070AS | |
| Purge automatique à flotteur | NC | AD27-A | AD37-A | AD47-A | |
| NON | - | AD38-A | AD48-A | ||
*1) Assemblage d'un support et de 2 vis de montage.
*2) Pression de service minimale : type NO–0,1 MPa ;Type NC–0,1 MPa (AD27-A) et 0,15 MPa (AD37-A/AD47-A). Veuillez consulter VPC séparément pour les spécifications d'affichage des unités psi et °F.
*3) Veuillez consulter VPC pour plus de détails sur la tuyauterie de vidange adaptée aux tailles d'orifices NPT ou G.
Dimensions principales
