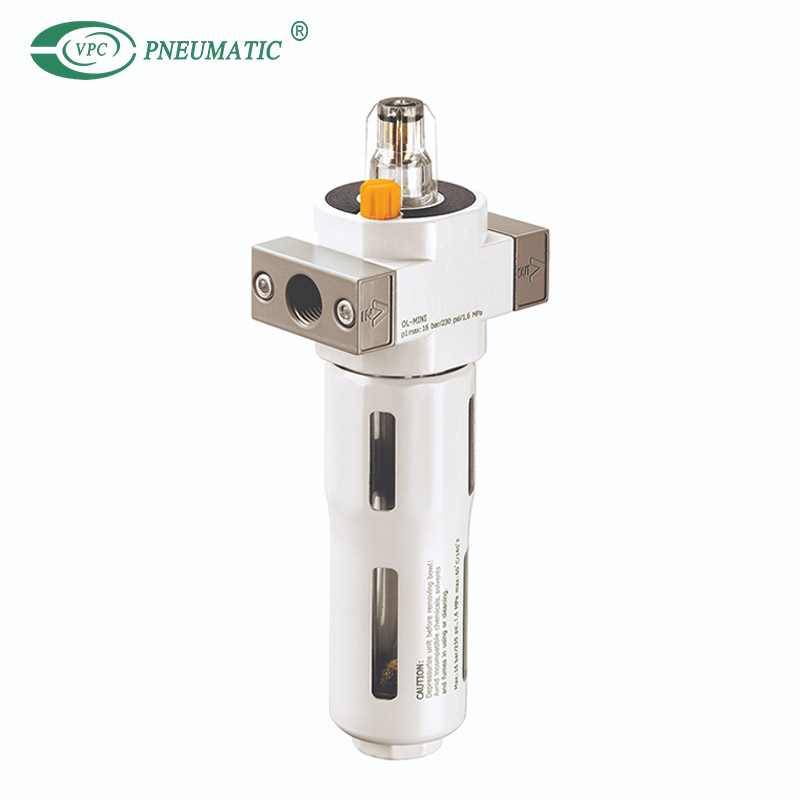

OL-MIDI
VPC Pneumatic
8421399000
Moyen de travail: | |
---|---|
Type de montage: | |
Température de fonctionnement: | |
Pression de travail: | |
Position d'assemblage: | |
Précision: | |
État de disponibilité: | |
Description du produit
1. Le lubrificateur direct à densité constante ajoute une quantité régulière d'huile à l'air comprimé.Une vanne maintient la teneur en brouillard d'huile proportionnelle au débit d'huile comprimée.
2. La chute de pression se produit lorsque le flux d'air à travers une coupelle d'alimentation en huile à vue délivre l'huile du bol à l'indicateur d'huile à vue.La goutte d’huile s’écoule dans le canal d’air lorsqu’elle est atomisée.
3. Le débit d'égouttement de l'huile est contrôlé au moyen de la vis de régulation.Habituellement, 1 à 12 gouttes/1000L d’air suffisent.

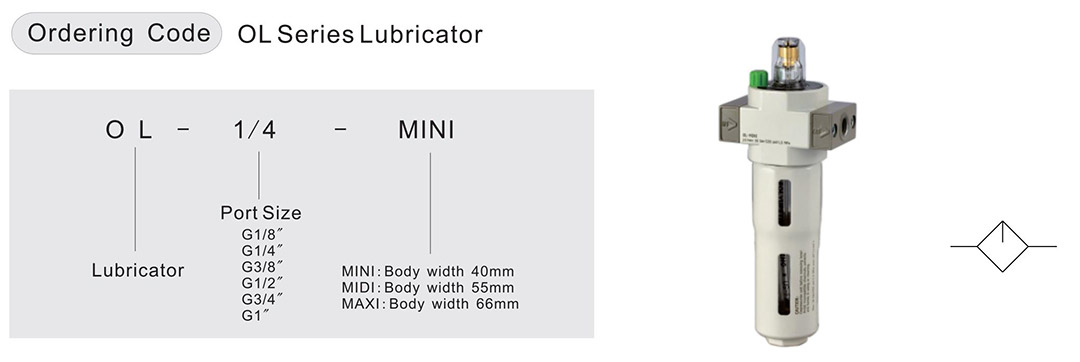

Spécifications du produit
spécification | MINI | MIDI | MAXI | |||||
Taille du port | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | G1' |
Informations sur le matériel | Boîtier : zinc moulé sous pression, bol de filtre et huile : polycarbonate, Protège-cuvette en métal : alliage d'aluminium, étanchéité : NBR, bouton de réglage : POM | |||||||
Milieu de travail | L'air pur | |||||||
Pression de travail maximale | 1.6Mpa | |||||||
Type de montage | Montage sur tuyau ou montage sur pied | |||||||
Position d'assemblage | Verticale ±5° | |||||||
Température moyenne | -10 à 60℃ | |||||||
Température ambiante | -10 à 60℃ | |||||||
Huile recommandée | Turbine No1 Huile ISOVG32 | |||||||
Caractéristiques de Structure | Le graisseur direct à densité constante | |||||||
Min.Débit nominal standard | 3L/Min | 6L/min | 10L/min | |||||
Capacité du fluide condensat | 22 ml | 43ml | 80ml | |||||
Max.Capacité de la tasse d'huile | 45ml | 110ml | 190ml | |||||
Précision | 40um/5um | |||||||
Lester | 270g | 630g | 1100g | 1200g |
Taille des articulations | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | G1' |
MINI | 1300 | 2300 | 2700 | — | — | — | — | — |
MIDI | — | — | — | 5500 | 6100 | 6300 | — | — |
MAXI | — | — | — | — | — | — | 8400 | 9000 |

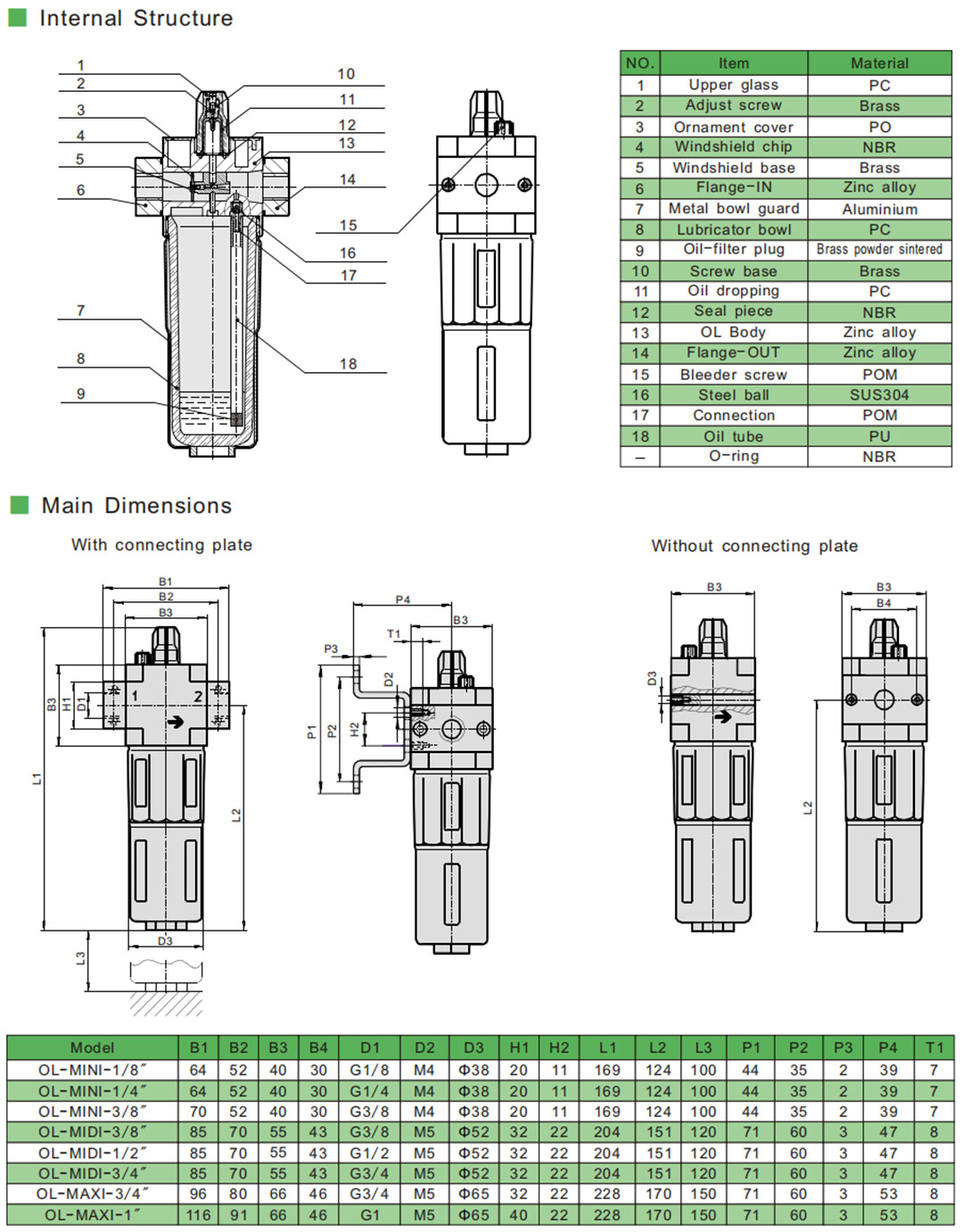

Dimensions principales
