| Moyen de travail: | |
|---|---|
| Température de fonctionnement: | |
| Pression d'épreuve: | |
| Précision: | |
| Plage de débit cumulé: | |

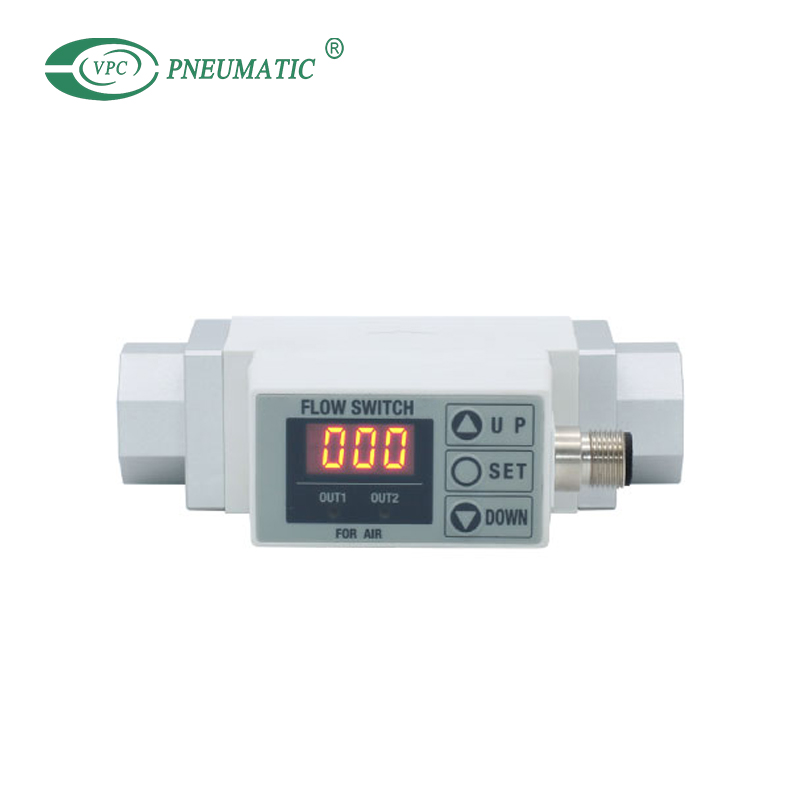

Spécification du produit
1. Le réglage du débit et la surveillance sont possibles avec l'affichage numérique.
2. Type intégré et types de moniteurs séparés sont disponibles.
3. Trois types de sortie: commutateur, impulsion accumulée et sorties analogiques.
4. Capable de basculer entre un flux cumulatif et instantané.
5. Moniteur de débit à 4 canaux: 4 Gammes indépendants du débit peuvent être surveillés par un seul contrôleur.

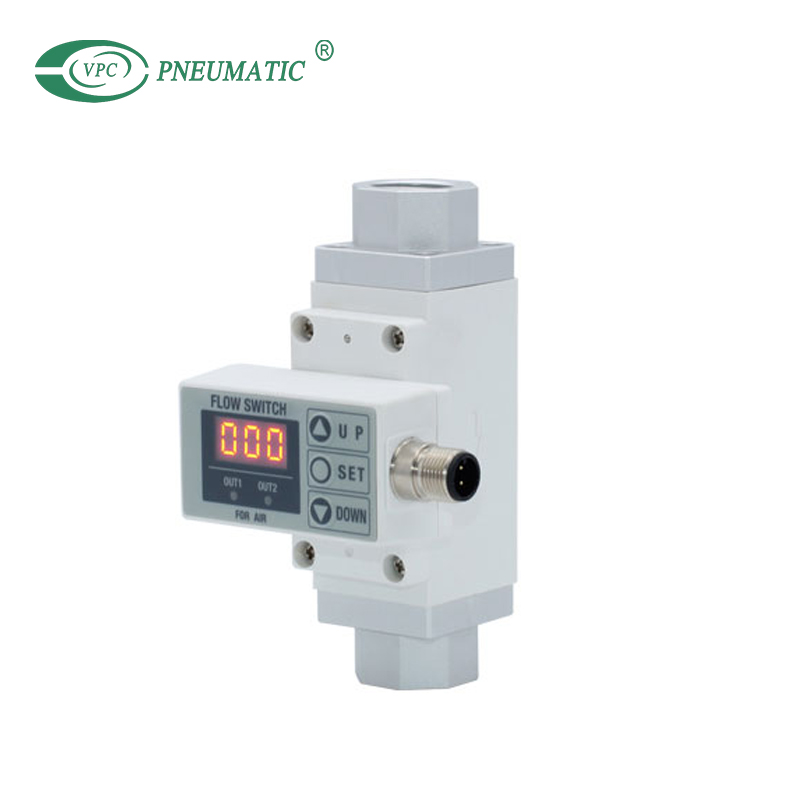

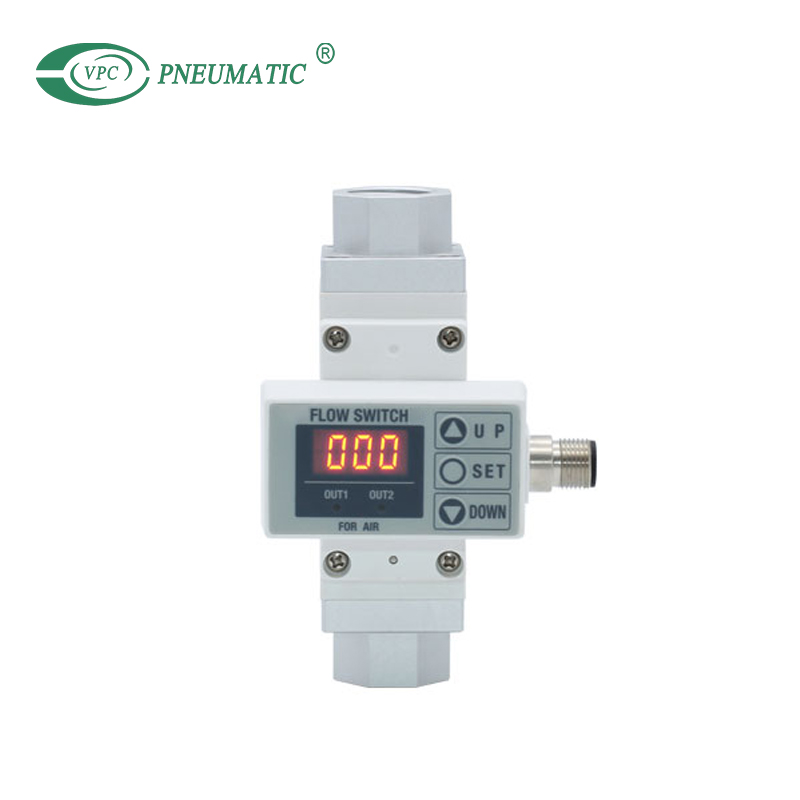

Description du produit
| Modèle | PF2A710 | PF2A750 | PF2A711 | PF2A721 | PF2A751 | |
| Moyen de travail | Air sec, azote | |||||
| Plage de flux nominale | 1 à 10L / min | 5 à 50L / min | 10 à 100L / min | 20 à 200l / min | 50 à 500L / min | |
| Unité de set de minimum | 0,1 L / min | 0,5 L / min | 1L / min | 2L / min | 5L / min | |
| Valeur d'échange de débit d'impulsion accumulée (largeur de pose: 50 ms) | 0,1 L / Pulse | 0,5 L / Pulse | 1L / Pulse | 2L / Pulse | 5L / Pulse | |
| Unités d'affichage * 1,2) | Débit instantané | L / min, CFM × 10 -2 | L / min, CFM × 10 -1 | |||
| Flux accumulé | L, ft³ × 10 -1 | |||||
| Température de travail | 0 à 50 ℃ | |||||
| Précision * 3) | ± 5% FS | |||||
| Répétabilité | ± 1% FS | ± 2% FS | ||||
| Caractéristiques de la température | ± 3% FS (15 à 35 ℃, 25 ℃ référence), ± 5% FS (0 à 50 ℃, 25 ℃ référence) | |||||
| Consommation actuelle | 150mA ou moins | 160mA ou moins | 170mA ou moins | |||
| Taille du port (RC, NPT, G) | 1/8, 1/4 | 3/8 | 1/2 | |||
| Type de détection | Type de chauffage | |||||
| Pression de fonctionnement | -50kpa à 0,5 MPa | -50kpa à 0,75 MPA | ||||
| Pression de preuve | 1.0MPA | |||||
| Plage de débit accumulée * 4) | 0 à 999999L | |||||

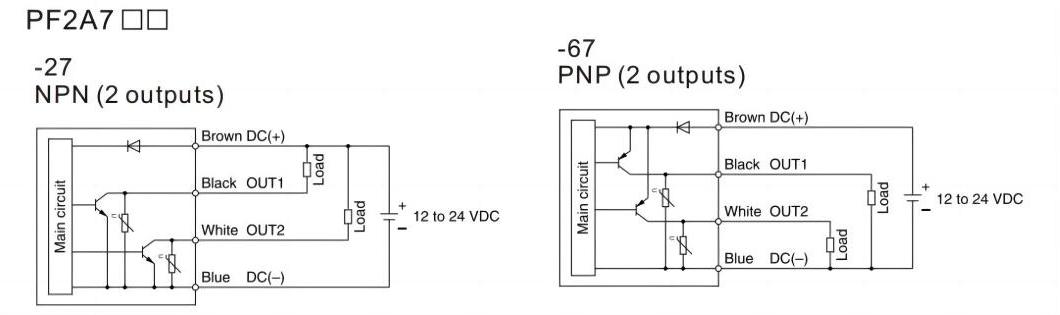

| Spécifications de sortie * 5) | Sortie du commutateur | NPN Collecteur ouvert | Max. Courant de charge: 80mA; Tension interne chute: 1v ou moins Max. Tension appliquée: 30V; 2outputs | |||
| Collectionneur ouvert PNP | Max. Courant de charge: 80mA; Chute de tension interne: 1,5 V ou moins; 2outputs | |||||
| Sortie d'impulsion accumulée | NPN ou PNP Open Collector (Identique à la sortie du commutateur) | |||||
| LED de statut | S'allume lorsque la sortie est allumée1: vert; Out2: rouge | |||||
| Temps de réponse | 1 sec. ou moins | |||||
| Hystérèse | Mode d'hystérésis: variable (peut être réglé à partir de 0), mode comparateur de fenêtre: fixe à 3 chiffres | |||||
| Tension d'alimentation | DC12 à 24 V ± 10% | |||||
| Environnement | Enceinte | IP65 | ||||
| Température de travail | Fonctionnement: 0 à 50 ℃, stocké: -25 à 85 ℃ (sans congélation et condensation) | |||||
| Tension avec | AC 1000V pendant 1 minute entre les terminaux et le logement | |||||
| Résistance à l'isolation | 50mΩ ou plus (DC 500V mesuré via megohmmètre) entre les bornes et le boîtier | |||||
| Résistance au bruit | 1000V PP Largeur d'impulsion 1 μs dure 1NS | |||||
* 1) Pour l'interrupteur d'écoulement numérique avec fonction de commutation unitaire. (Unité SI fixe [(l / min, ou l, m³ ou m³ × 10³)] sera définie pour le type de commutateur sans la fonction de commutation unitaire.)
* 2) L'affichage du débit peut être commuté entre la condition de base de 0 ℃, 101,3 kPa et la condition standard (ANR) de 20 ℃, 101,3 kPa et 65% Rh.
* 3) La tuyauterie du côté dans le côté doit avoir une section droite de tuyauterie dont la longueur est 8 fois le diamètre de la tuyauterie ou plus. Si une section droite de tuyauterie n'est pas installée, la précision peut varier de ± 5% FS ou plus.
* 4) Le débit accumulé est réinitialisé lorsque l'alimentation s'éteint.
* 5) La sortie du commutateur et la sortie d'impulsion accumulée peuvent être sélectionnées pendant le réglage initial.
* 6) Mode du comparateur de fenêtres - Étant donné que l'hystérésis atteindra 3 chiffres, gardez P_1 et P_2 ou N_1 et N_2 à part par 7 chiffres ou plus. (En cas de sortie OUT2, N_1, 2 à n_3, 4 et p_1, 2 pour être p_3, 4.)
* 7) Pour plus de détails sur le câblage et le type de thread, veuillez contacter VPC.
* 8) Tous les produits avec de minuscules rayures, des frottis ou affichent une variation de couleur ou une luminosité qui n'affecte pas les performances est vérifiée comme des produits conformes.
| N ° de pièce | Min. Valeur de débit nominale | Max. Valeur de débit nominale |
| PF2A710 | 1nl / min | 10nl / min |
| 3,5cfm × 10-2 | 35.0cfm × 10-2 | |
| PF2A750 | 5nl / min | 50nl / min |
| 18.0cfm × 10-2 | 176.0cfm × 10-2 | |
| PF2A711 | 10nl / min | 100 nl / min |
| 3,5cfm × 10-1 | 35,5cfm × 10-1 | |
| PF2A721 | 20nl / min | 200 nl / min |
| 7,0cfm × 10-1 | 71.0cfm × 10-1 | |
| PF2A751 | 50nl / min | 500 nl / min |
| 18.0cfm × 10-1 | 176.0cfm × 10-1 |

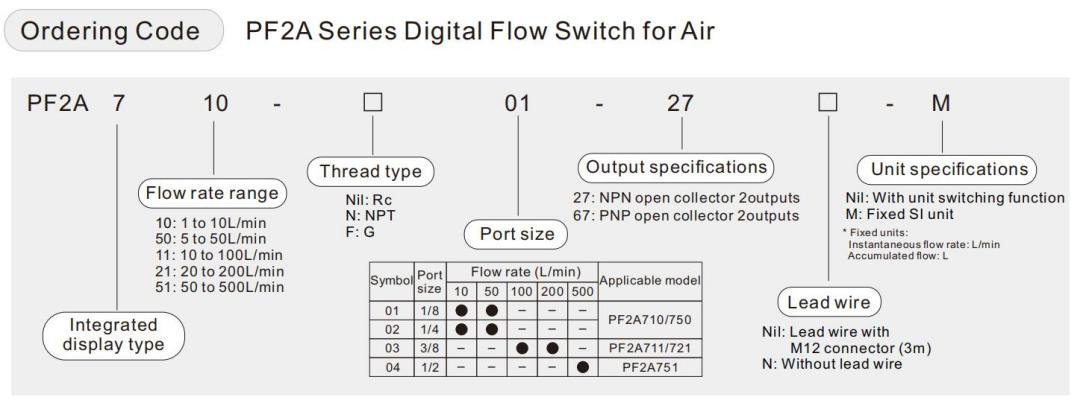

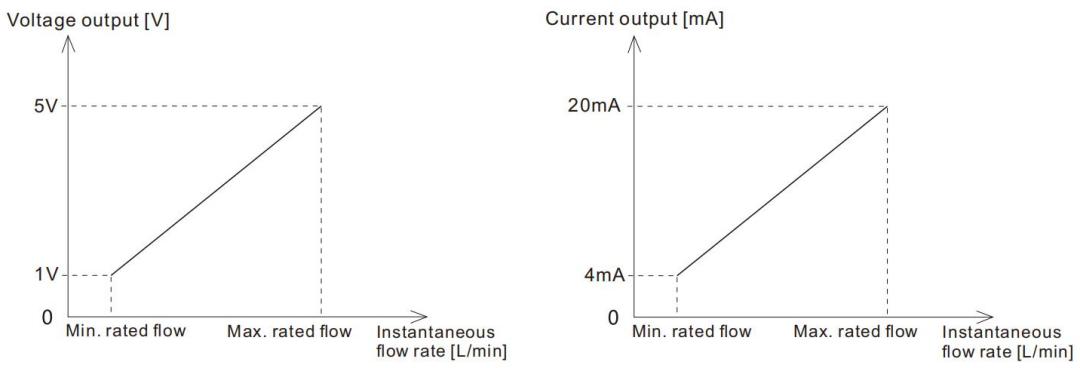

* Lorsque vous utilisez la sortie analogique de l'état standard, veuillez convertir en fonction de la formule suivante.
Valeur de débit d'état de base ÷ 0,927 = valeur de débit standard.

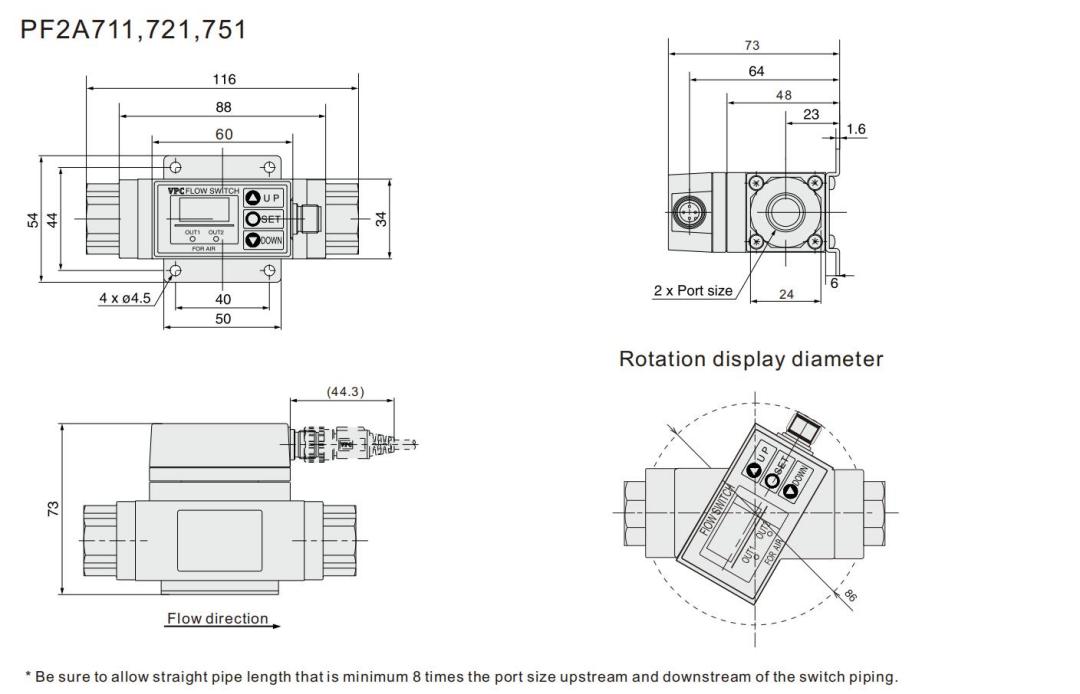

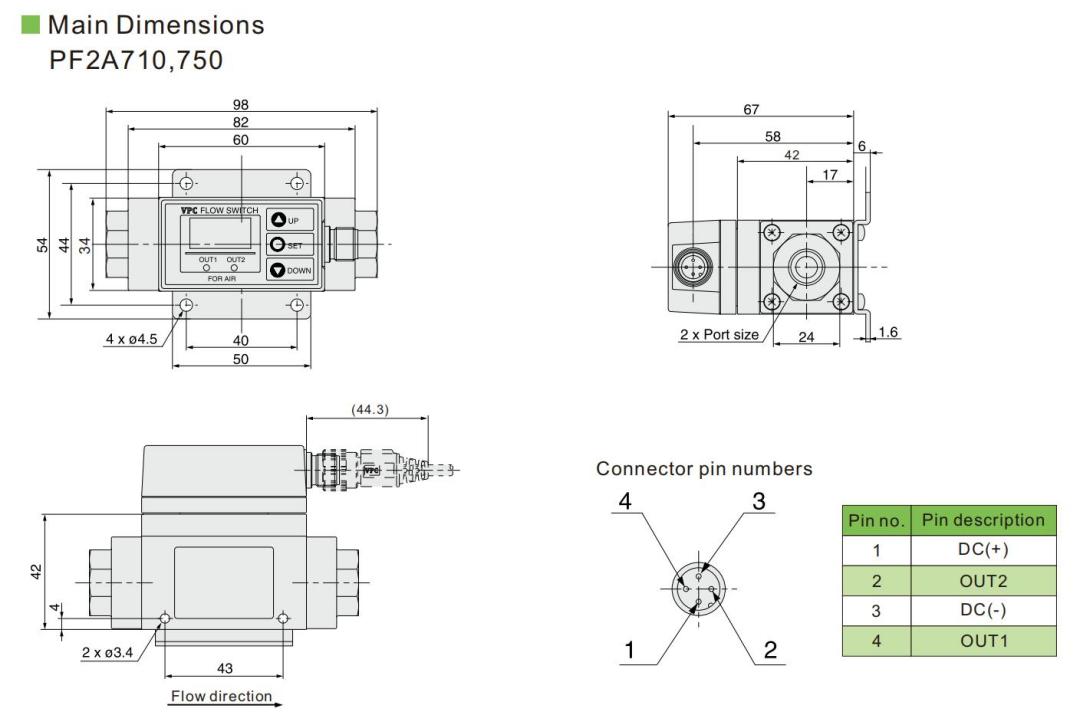

Dimensions principales
