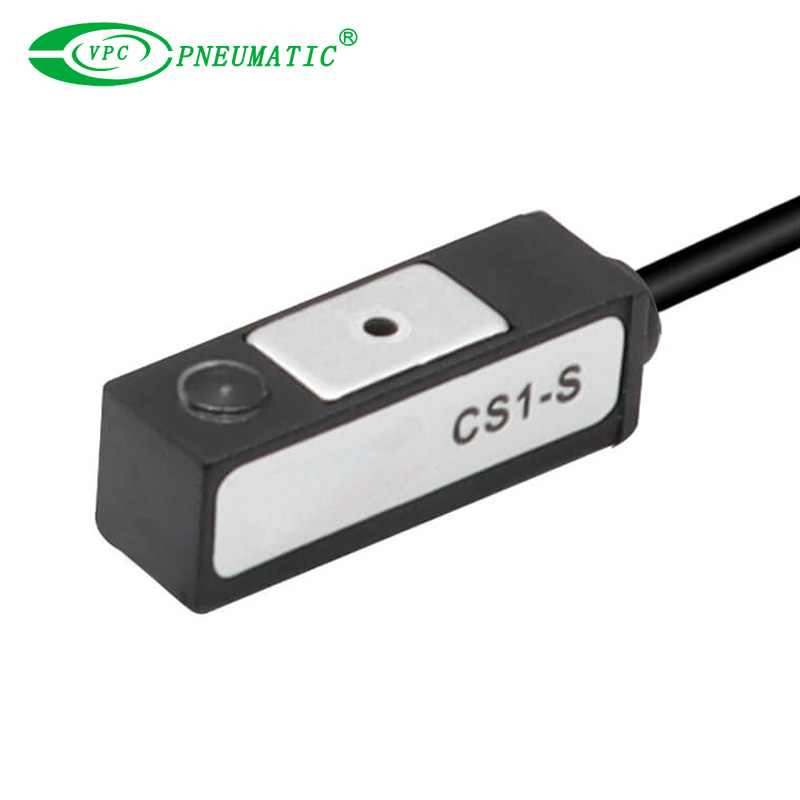

Description du produit
1. Polyvylity ultime
Compatibilité large: choisissez entre un commutateur à anche à 2 fils (5-240V DC / AC) pour les circuits traditionnels ou les options de capteur à l'état solide 2/3 à haute vitesse (NPN / PNP).
Approvisionnement simplifié: une famille de produits unique rationalise l'inventaire pour divers conceptions de machines et les besoins d'intégration du système.
2. Construit pour des conditions difficiles
Évalué IP67: entièrement protégé contre l'entrée de poussière et l'immersion dans l'eau.
Durabilité extrême: résiste à 50 g de vibration et 9g, assurant une rétroaction fiable en position des cylindres.
3. Intégration fiable et facile
Protection avancée: les modèles à 3 fils disposent de la polarité inverse intégrée et de la protection des surtensions pour le fonctionnement sécurisé.
Feedback rapide: les versions à semi-conducteurs offrent une fréquence de commutation à 1000 Hz pour l'automatisation à grande vitesse.
État clair: les indicateurs LED lumineux simplifient la configuration, la surveillance et le dépannage.

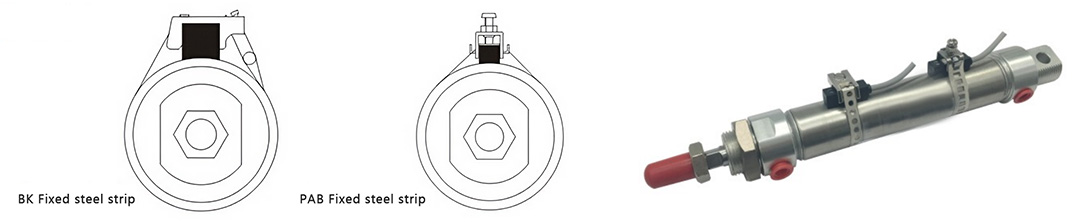

4. Convient aux cylindres de tir à tirage
Spécifications du produit
| Modèle | CS1-S | CS1-SW | CS1-S-NPN | CS1-S-PNP |
| Type de 2 fils | Type de 2 fils | Type de 3 fils | ||
| Logique de commutation | SPST normalement ouvert | Electronic No Type de contact Non | ||
| Type de capteur | Avec type de contact | Aucun type de contact | Aucun type de contact npn | Aucun type de contact PNP |
| Tension de fonctionnement | 5 à 240 V CC / AC | 10 à 28v DC | 5 à 30V DC | |
| Max. courant de commutation | 100mA max. | 4 à 40mA max. | 200mA max. | |
| Cote de contact | 10 W Max. | 1,5 W Max. | 6W Max. | |
| Consommation actuelle | - | 8 Ma @ 24V DC Max. | ||
| Chute de tension | 3,0 V Max. | 1,5 V Max. | ||
| Courant de fuite | - | 1 ma max. | 0,01 ma max. | |
| Indicateur | LED rouge | LED rouge | LED vert | |
| Max. fréquence d'échange | 200 Hz | 1000Hz | 1000Hz | |
| Plage de température | -10 ~ 70 ° C | |||
| Choc | 30g | 50g | 50g | |
| Vibration | 9g | |||
| Classification des enceintes | IEC 529 IP 67 | |||
| Câble | Φ3.2, 2c, pvc | Φ3.2, 3c, PVC | ||
| Commutateur sensible | 70g | 40g | 70g | |
| Circuit de protection | Aucun | Protection contre la polarité inversée; Protection contre les surtensions | ||
Note:
1. Ne dépassez pas la cote de contact (P = V x I).
2. Aimant standard utilisé pour la mesure: aimant en caoutchouc anisotrope (dimensions: Ø15,5 x Ø8 x 5t mm).
3. Condition de test pour le choc: une impulsion d'onde sinusoïdale appliquée 3 fois dans chacun des axes x, y et z pendant une durée de 11 ms chacun.
4. Condition de test pour les vibrations: double amplitude de 1,5 mm, fréquence balayée de 10 à 55 à 10 Hz en cycles de 1 minute. Le test est effectué pendant 1 heure dans chacun des axes x, y et z.

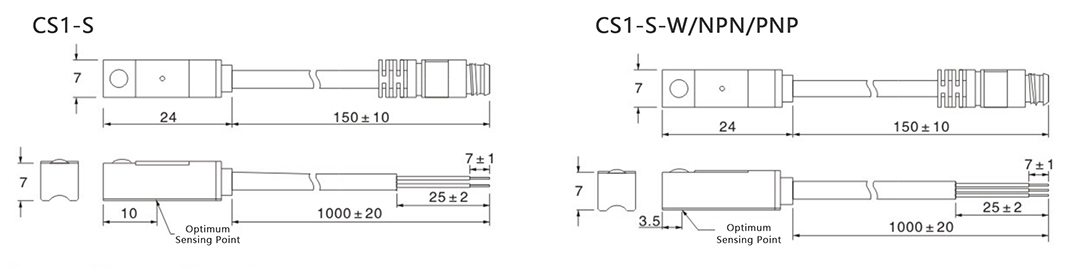

Dimensions principales
