| Diamètre de la buse : | |
|---|---|
| Pression de vide: | |

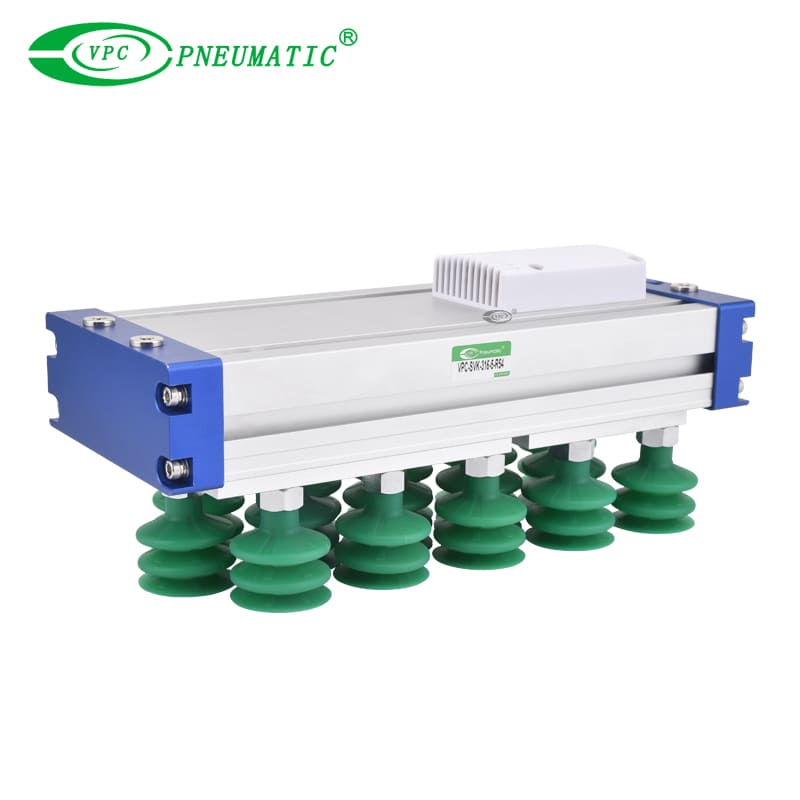

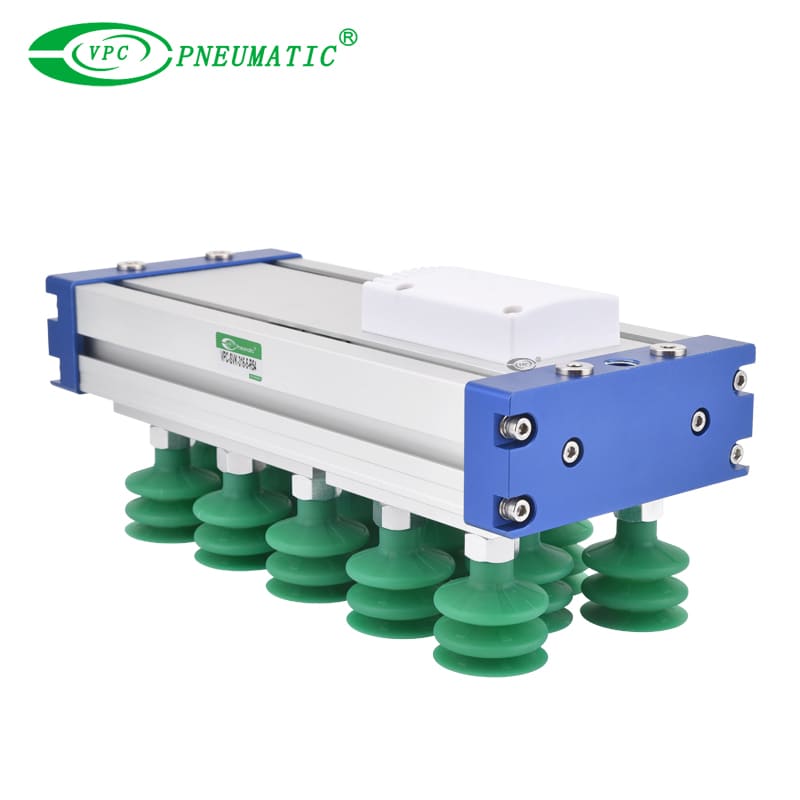

Description du produit
1. Configuration hautement flexible: des unités uniques ou multiples peuvent être installées en fonction de la taille et du poids de la pièce.
2. Conception modulaire pour une maintenance facile et un remplacement rapide.
3. Personnalisable selon des conditions d'application spécifiques et des exigences de force d'aspiration.
| Exemples d'application | Type de ventouse | Type d'éponge |
| Pièces rigides telles que les feuilles de métal | ● | ● |
| Articles flexibles tels que les boîtes en carton | ● | ● |
Matériaux longs et plats tels que les planches ou les profils en bois | - | ● |
| Surfaces rugueuses ou profilées | - | ● |
| Picking en couches de petites pièces ou d'articles dispersés | - | ● |
Spécifications du produit
| Taper | Modèle | Nombre de ports d'aspiration | Consommation d'air (L / min) | Force d'aspiration (n) | Poids (kg) | Autre |
| Type de ventouse | 316 3R54 W40S-VSK | 15 | 234 | 190 | 3.7 | Température de travail: -20 à 80 ℃ Alimentation d'air: AIR DRESS ET CORTER AIR MAX . Niveau de vide: -60kpa Niveau de bruit: inférieur à 70 dB (a) |
| 442 3R54 W40S-VSK | 23 | 234 | 300 | 4.7 | ||
| 530 3R54 W40S-VSK | 27 | 300 | 350 | 5.4 | ||
| 640 3R54 W40S-VSK | 33 | 300 | 430 | 6.3 | ||
| 838 3R54 W40S-VSK | 44 | 510 | 550 | 7.7 | ||
| Type d'éponge | 316 3R18 H20-VSK | 41 | 234 | 375 | 2.7 | |
| 442 3R18 H20-VSK | 62 | 234 | 550 | 3.3 | ||
| 530 3R18 H20-VSK | 77 | 300 | 680 | 3.7 | ||
| 640 3R18 H20-VSK | 95 | 300 | 820 | 4.2 | ||
| 838 3R18 H20-VSK | 128 | 510 | 1090 | 5 |
※ Les valeurs de consommation d'air sont testées à 0,7 MPa et calculées à l'aide d'équations de chute de pression théorique.
※ La force d'aspiration est mesurée à l'aide de planches de bois confrontées à -30 kPa sous vide et à 0,5 MPa Pression, sans facteur de sécurité.

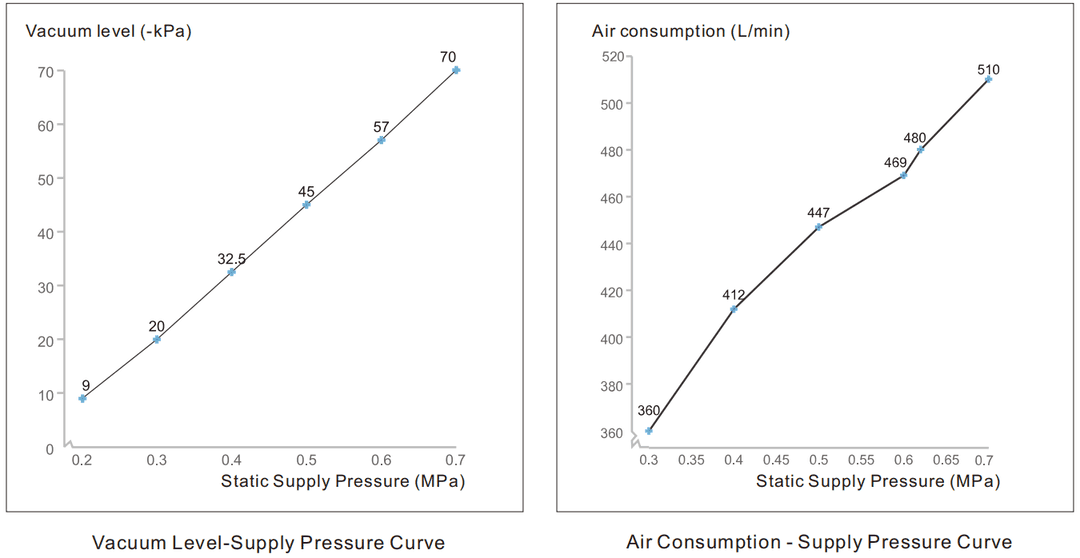

Les données suivantes sont des résultats de test réels obtenus par notre entreprise utilisant des panneaux de bois profilés comme objet de test, prévu pour référence uniquement.

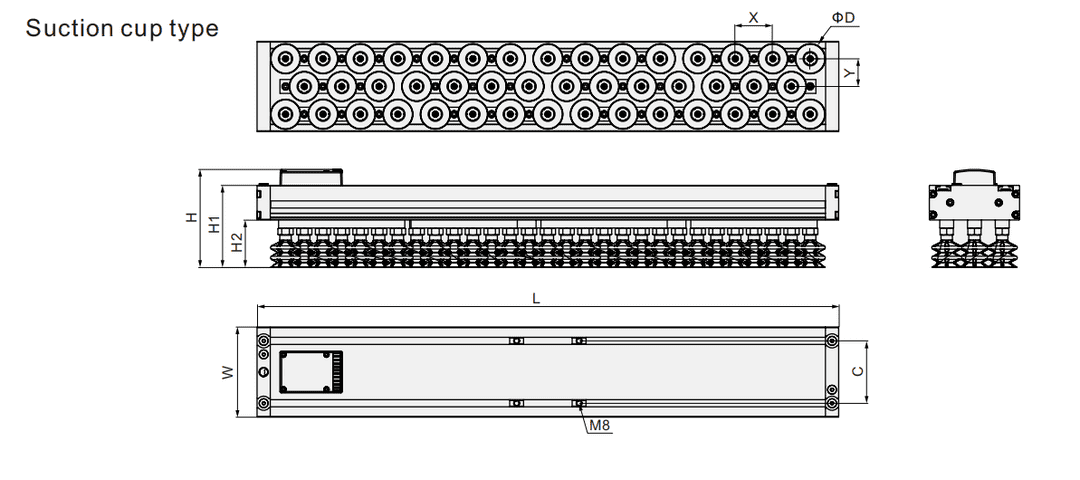

Dimensions principales
| Modèle | L | W | H | H1 | H2 | X | Y | Φd | C |
| 316 3R54 W40S-VSK | 316 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 0 |
| 442 3R54 W40S-VSK | 442 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 530 3R54 W40S-VSK | 530 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 640 3R54 W40S-VSK | 640 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 838 3R54 W40S-VSK | 838 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |

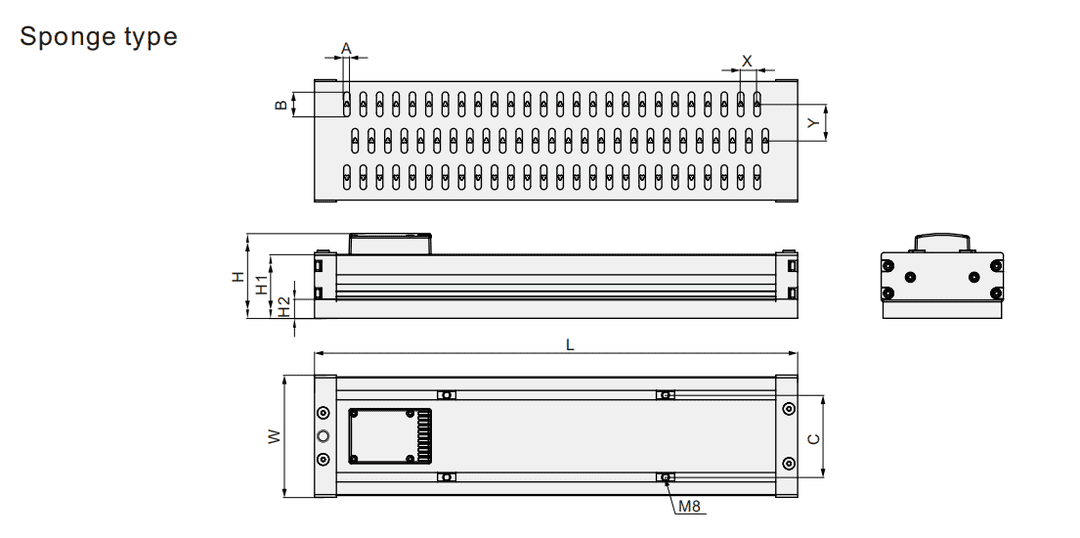

| Modèle | L | W | H | H1 | H2 | X | Y | A | B | C |
| 316 3R18 H20-VSK | 316 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 442 3R18 H20-VSK | 442 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 530 3R18 H20-VSK | 530 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 640 3R18 H20-VSK | 640 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 838 3R18 H20-VSK | 838 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
