| Type de vide: | |
|---|---|
| : | |
| Port de vide: | |
| Plage de pression nominale: | |
| Plusieurs positions: | |
Description du produit
Spécifications du produit
| Moyen de travail | Air, vide | |
| Pression de travail | 0,3 à 0,7MPa | |
| Pression de vide | -100 à 0kPa | |
| Température de travail | 5 à 50 ℃ | |
| Plage d'humidité de travail | 35 à 85%HR | |
| Résistance aux vibrations | 50 m/s² ou moins | |
| Résistance aux chocs | 150 m/s² ou moins | |
| Enceinte | Ip40 | |
| Lubrification | Non | |
| Pression de preuve | Pression d'alimentation | 0,8 MPA |
| Pression de vide | 0,2 MPA | |
* La pression de preuve signifie simplement « la pression à laquelle le produit ne sera pas endommagé », et c'est la pression à laquelle le produit peut être utilisé normalement.
| Moyen de travail | Air, vide | |
| Pression de travail | 0,3 à 0,7MPa | |
| Pression de vide | -100 à 0kPa | |
| Diamètre de l'orifice de la soupape à vide | 4,2 mm | |
| Plage de température et d'humidité de fonctionnement | 5 à 50℃/35 à 85% HR | |
| Résistance aux vibrations | 50 m/s² ou moins | |
| Résistance aux chocs | 150 m/s² ou moins | |
| Enceinte | Ip40 | |
| Lubrification | Non | |
| Pression de preuve | Pression d'alimentation | 0,8 MPA |
| Pression de vide | 0,2 MPA | |
* La pression de preuve signifie simplement « la pression à laquelle le produit ne sera pas endommagé », et c'est la pression à laquelle le produit peut être utilisé normalement.
| Type d'action | Jeu direct | |
| Style de contrôle | Normalement fermé | |
| Temps de réponse | OFF→ON | 8,5 ms |
| MARCHE→ARRÊT | 8,5 ms | |
* Le temps de réponse est la valeur lors de la fourniture d'une tension nominale de 0,5 MPa (100 %).
| Type d'action | Jeu direct | |
| Style de contrôle | Normalement fermé | |
| Temps de réponse | OFF→ON | 8,5 ms |
| MARCHE→ARRÊT | 8,5 ms | |
* Le temps de réponse est la valeur lors de la fourniture d'une tension nominale de 0,5 MPa (100 %).
| Type de soupape | Soupape d'alimentation, soupape de décharge |
| Méthode de fonctionnement | Fonctionnement direct |
| Construction de la vanne | Type d'acteur direct |
| Tension nominale | DC24V ± 10% |
| Circuit limiteur | Absorbeur de surtension |
| Temps de réponse | 4 ms |
| Consommation d'énergie | 1W |
| Recharge manuelle | Structure des boutons |
| Instructions d'utilisation | Lorsque la bobine est alimentée, le voyant rouge s'allume |
| Méthode de câblage | Rouge : DC24 V, noir : COM. |
| Type d'action | Pression composée | |
| Sortie du commutateur | NPN, PNP | |
| Plage de pression nominale | -100 à 100kPa | |
| Plage de pression d'affichage/réglage | -101,2 à 110 kPa | |
| Pression de preuve | Pas plus de 2 fois la pression nominale | |
| Tension d'alimentation | DC12 à 24 V ± 10 % | |
| Consommation actuelle | 50 mA ou moins | |
| Précision d'affichage | ± 3 % FS ou moins (température ambiante 25 ℃) | |
| Sortie du commutateur | Sortie de contrôle | Tension de charge : DC30V ou moins |
| Courant de charge : 100 mA ou moins | ||
| Valeur d'hystérésis | Tension résiduelle : 1 V ou moins | |
| Répétabilité | Unité d'affichage minimale | |
| Précision de la réponse | ±0,2 % PE | |
| Protection contre les courts-circuits | 2,5 ms, 5 ms, 100 ms, 500 ms en option | |
| Sortie analogique | Intégré | |
| Tension de sortie : DC1 ~ 5 V ± 2 % | ||
| Résolution : 1/200 | ||
| Linéarité : ± 2 % FS ou moins | ||
| Impédance de sortie : 1 kΩ | ||
| Afficher | Affichage LED à segments 10:37 | |
* Une tolérance de ± 3 % FS est prévue pour les changements de « tension zéro », de « tension d'étendue » et de « valeur de réglage de sortie de commutation » en réponse à une application répétée de pression.

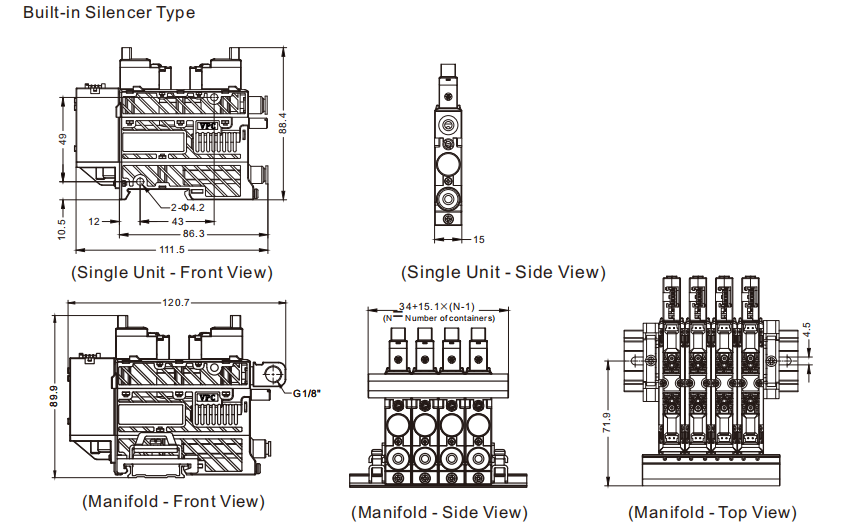

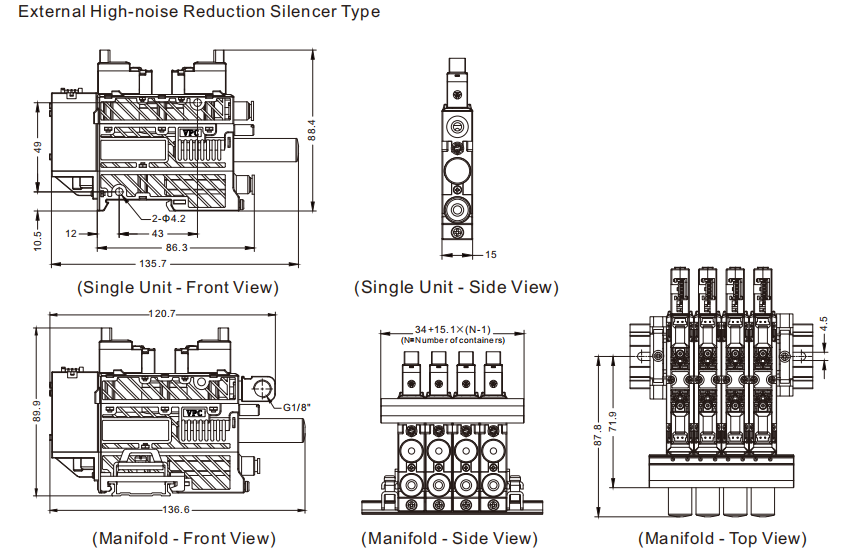

Dimensions principales
