| Moyen de travail: | |
|---|---|
| Matériau du corps: | |
| Fonction: | |

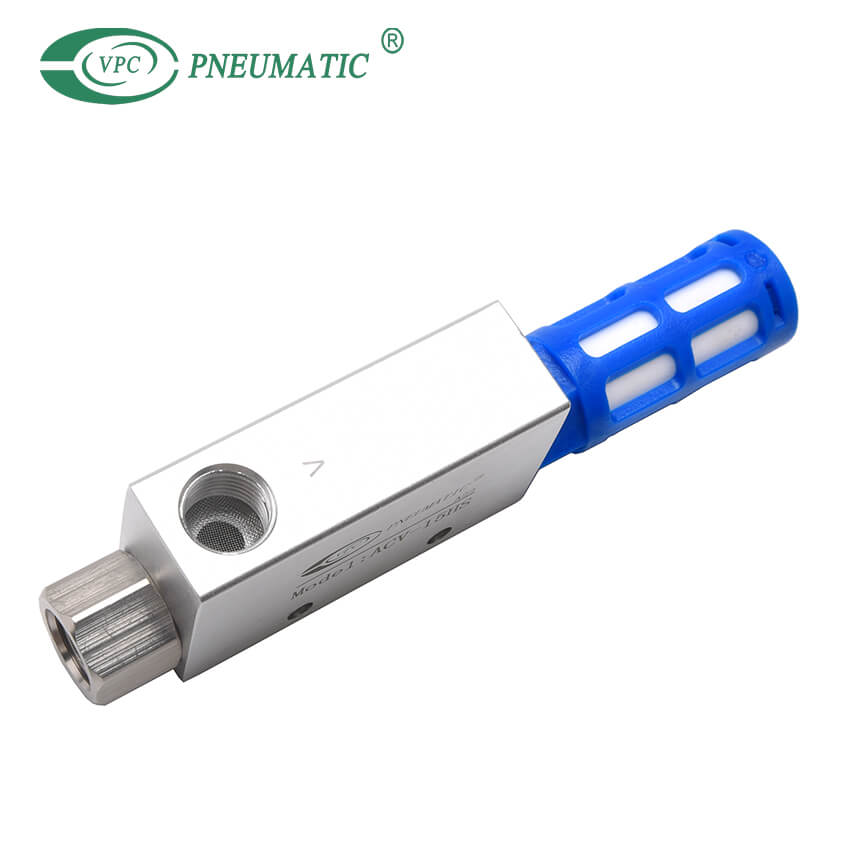

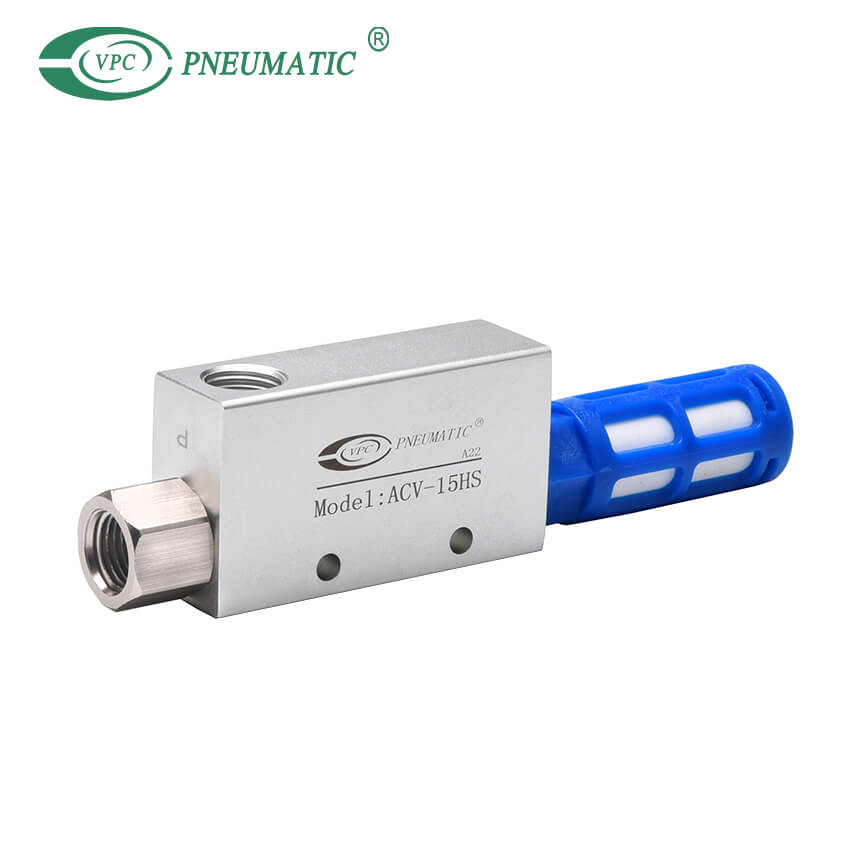

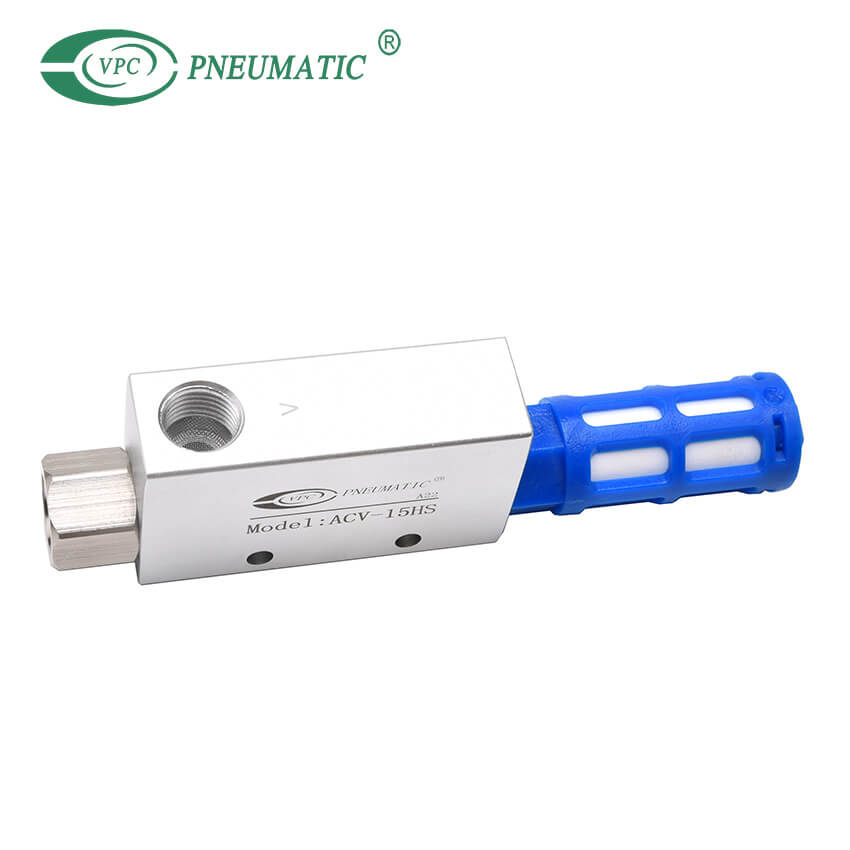

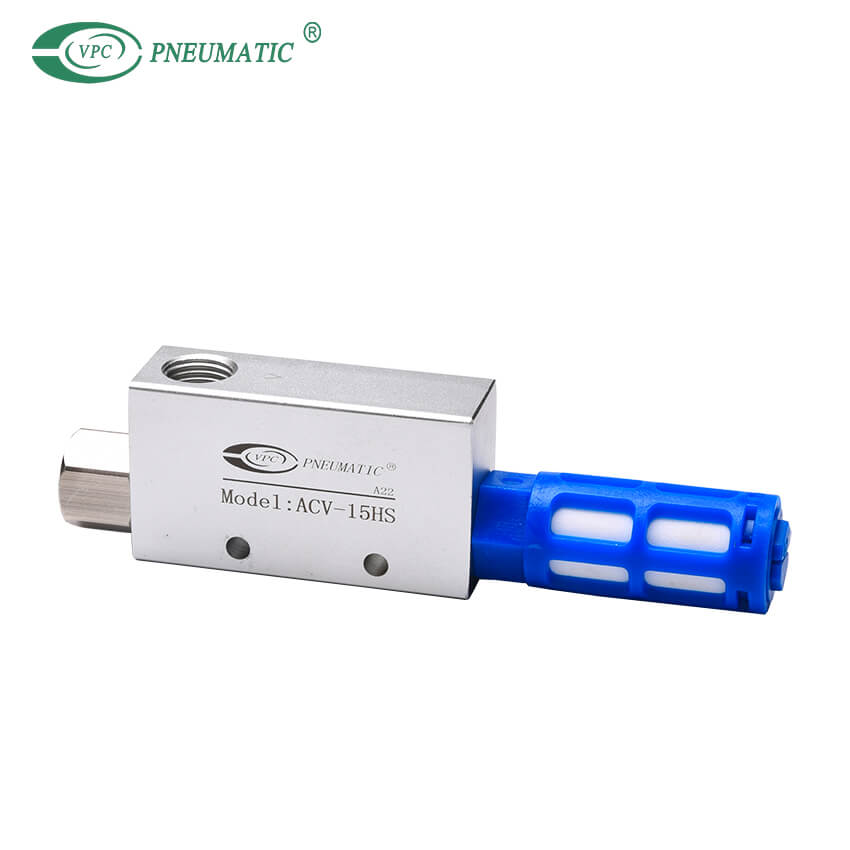

Description du produit
1. Pression négative facile à obtenir en générant une pression d'air
2. L'élément de filtre est facile à changer et à remplacer lorsque vous obstruez par la poussière.
3. Une virie des choix de spécifications de diamètre de buse.
Acv 20① - s ②
① 20 → Taille du port
| Code | Taille du port (mm) |
| 05 | 0.5 |
| 10 | 1.0 |
| 15 | 1.5 |
| 20 | 2.0 |
| 25 | 2.5 |
| 30 | 3.0 |
② S → Type de commutation
| Code | Type de commutation |
| Néant | Sans commutateur |
| S | Avec micro commutateur |
| Skin | Avec micro commutateur et type réglable |
Spécification du produit
| Modèle | Acv05 | Acv10 | Acv15 | Acv20 | Acv25 | ACV30 |
| Moyen de travail | Propre à l'air | |||||
| Température de travail | 0 à 60 ℃ | |||||
| Lubrification | Non | |||||
| Pression de travail | 0,5 MPa | |||||
| Diamètre de la buse | 0.5 | 0.5 | 1.5 | 2.0 | 2.5 | 3.0 |
| Max. Valeur de vide | -91,8 kpa | |||||
| Modèle | S (type fixe) | SK (type réglable) |
| Plage de réglage | -39.9 KPA (-300 mmHg) | -20,0 à 53,2 kPa (-150 ~ -400 mmHg) |
| Paramètre par défaut | -39,9 kPa (-300 mmHg) | -466 kPa (-350 mmHg) |
| Précision | ± 5,3 kPa (± -40 mmHg) | |
| Hystérèse | 4,0 à 13,3 kPa (30 à 100 mmHg) | |
| Note électrique | AC125V: 5A AC250V: 3A | |
| Température de travail | 0 à 60 ℃ | |
| Modèle | Diamètre de la buse (mm) | Capacité d'aspiration （L / min） | Pression de vide [KPA (MMHG)] | Consommation d'air （L / min） | Pression de travail [MPA (KPA)] |
| ACV-05 | 0.5 | 11 | -86,7 (650) | 14 | 0,5 (500) |
| ACV-10 | 1.0 | 20 | -91.8 (690) | 55 | 0,5 (500) |
| ACV-15 | L.5 | 53 | -91.8 (690) | 160 | 0,5 (500) |
| ACV-20 | 2.0 | 86 | -91.8 (690) | 272 | 0,5 (500) |
| ACV-25 | 2.5 | 134 | -91.8 (690) | 424 | 0,5 (500) |
| ACV-30 | 3.0 | 209 | -91.8 (690) | 611 | 0,5 (500) |

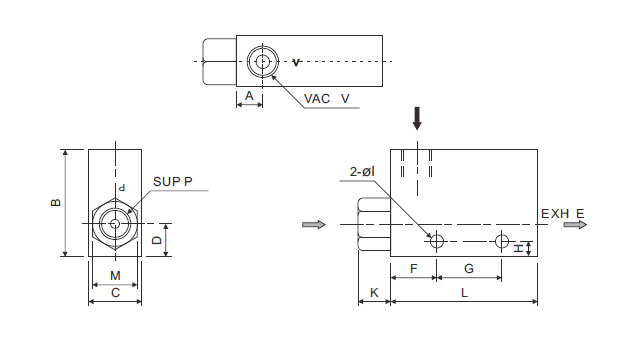

Dimensions principales
Unités: mm
| Modèle | ACV-05 | ACV-10 | ACV-15 | ACV-20 | ACV-25 | ACV-30 |
| A | 8 | 8 | 10 | 13 | 16 | 20 |
| B | 32 | 32 | 35 | 40 | 60 | 60 |
| C | 16 | 16 | 20 | 27 | 40 | 40 |
| D | 10 | 10 | 11 | 15 | 20 | 20 |
| E | RP1 / 8 | RP1 / 8 | RP1 / 4 | RP1 / 2 | RP3 / 4 | RP3 / 4 |
| F | 14 | 14 | 20 | 28 | 20 | 33 |
| G | 20 | 20 | 25 | 32 | 50 | 50 |
| H | 4.5 | 4.5 | 5 | 7 | 5.5 | 5.5 |
| I | 4.2 | 4.2 | 4.5 | 6 | 6 | 6 |
| L | 45 | 45 | 63 | 85 | 100 | 118 |
| M | 14 | 14 | 17 | 22 | 26 | 30 |
| P | RP1 / 8 | RP1 / 8 | RP1 / 4 | RP1 / 4 | RP3 / 8 | RP1 / 2 |
| V | RP1 / 8 | RP1 / 8 | RP1 / 4 | RP3 / 8 | RP1 / 2 | RP3 / 4 |
| Modèle de silencieux | PSU-6 | PSU-6 | PSU-8 | PSU-10 | PSU-15 | PSU-20 |
Caractéristiques d'échappement et d'écoulement
Les caractéristiques d'échappement se réfèrent à la relation entre la pression du vide, l'écoulement d'aspiration ou la consommation d'air variant avec le changement de pression d'alimentation à l'air du générateur de vide. Ils augmentent à mesure que la pression d'alimentation augmente. Les caractéristiques d'écoulement se réfèrent à la relation entre la pression du vide et l'écoulement d'aspiration lorsque la pression d'alimentation du générateur de vide est constante. Le débit d'aspiration est le flux d'air inhalé à partir du port d'aspiration.
Temps d'aspiration
Il se réfère au temps où la pression de vide dans la sous-tasse à vide atteint la pression de vide requise ou le temps requis lorsque la soupape d'alimentation à air est commune à l'interrupteur de pression à vide. Il est lié au volume de la chambre d'adsorption (chambre de diffusion, volume du tuyau d'adsorption et volume de tassement d'aspiration, etc.), la fuite de la surface d'adsorption et la pression de vide requise.
Consommation d'air
La consommation d'air du générateur de vide pneumatique est déterminée par le diamètre de la buse, mais elle est également liée à la pression de travail. Pour le même diamètre de buse, la consommation d'air augmente avec l'augmentation de la pression de travail. Le diamètre de la buse est la base principale pour sélectionner un éjecteur sous vide. Plus le diamètre de la buse est grand, plus le débit d'aspiration et la consommation d'air sont élevés, et plus la pression du vide est faible. Plus le diamètre de la buse est petit, plus le débit d'aspiration et la consommation d'aspiration sont petits, mais plus la pression du vide est élevée.
Pression de vide
Il y a une pression de vide maximale, lorsque le maximum est dépassé, même si la pression de travail augmente, la pression du vide n'augmentera pas mais ne diminuera pas. Le vide maximal généré par le générateur de vide est de -88 kPa. Dans une utilisation réelle, il est suggéré que la pression de vide peut être réglée à -70KPa et que la pression de travail est d'environ 0,5 MPa.
