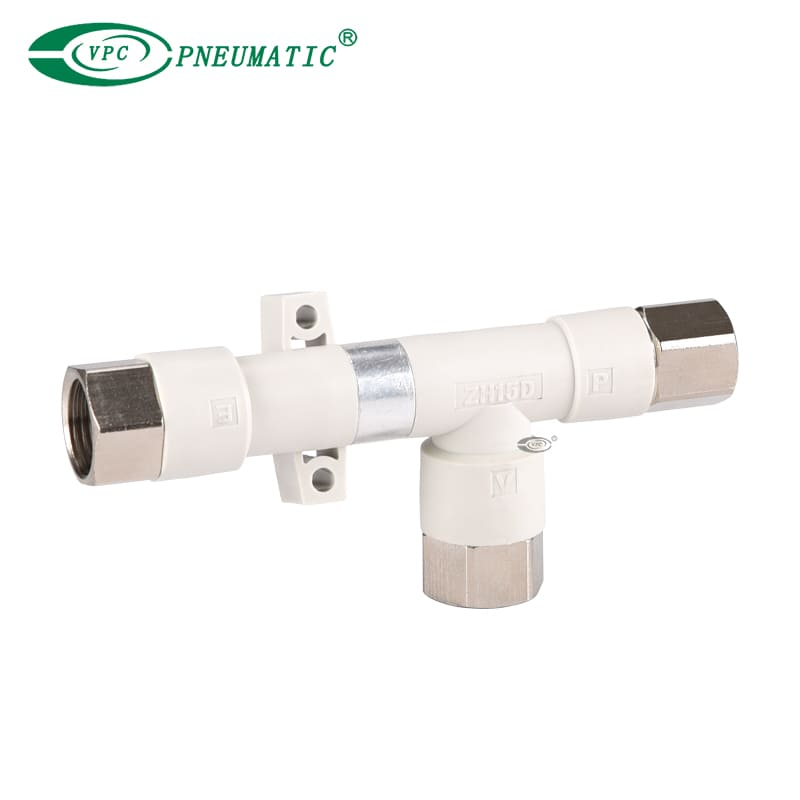

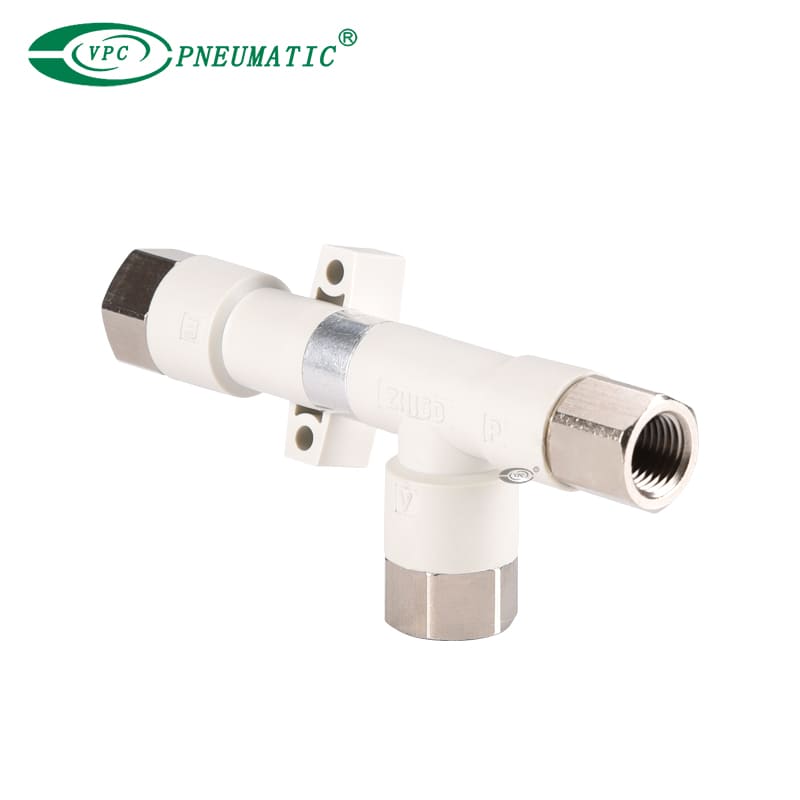

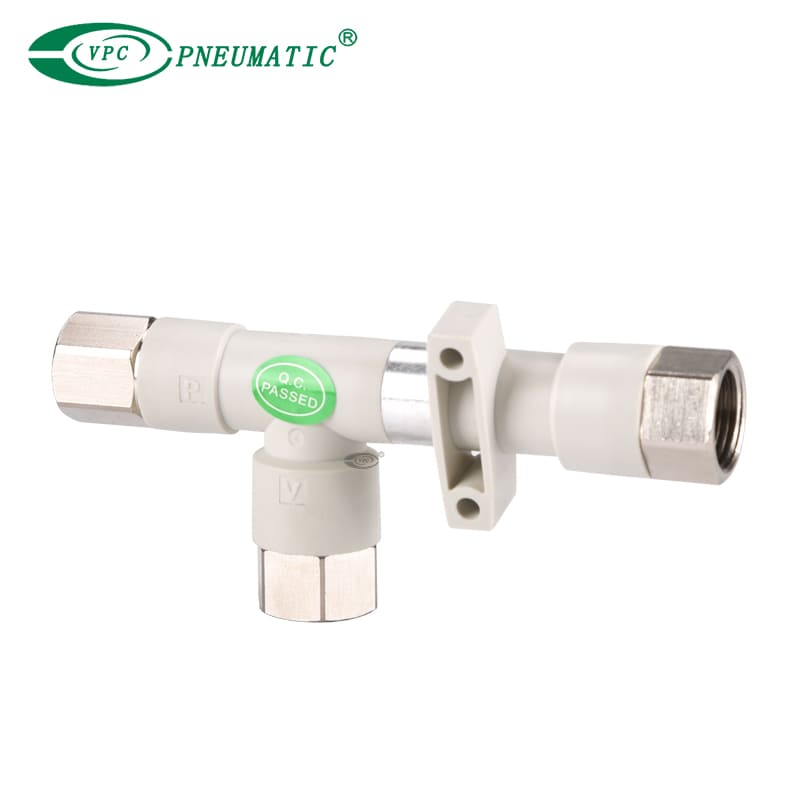

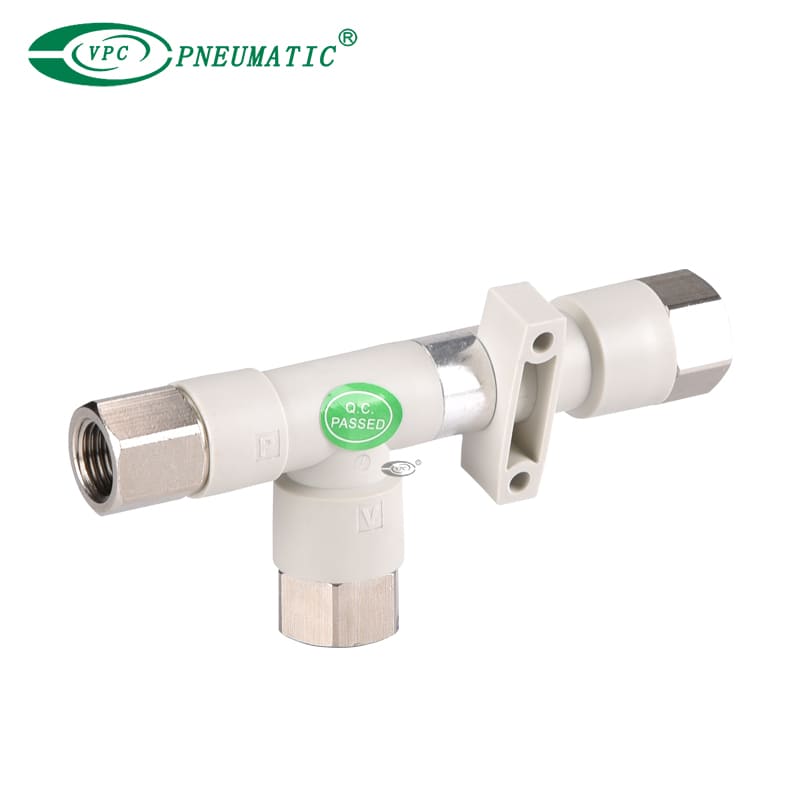

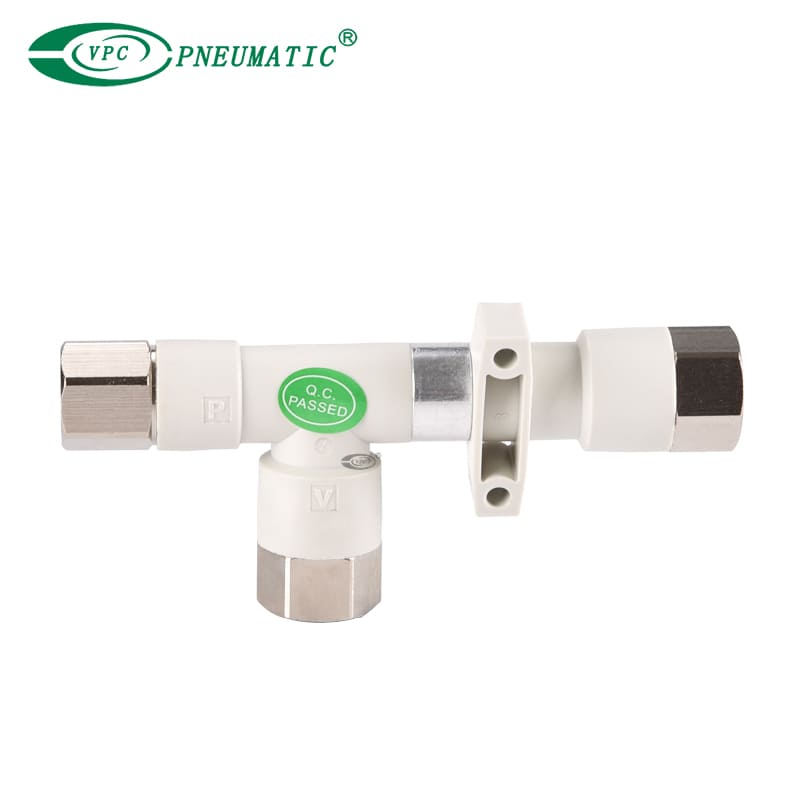

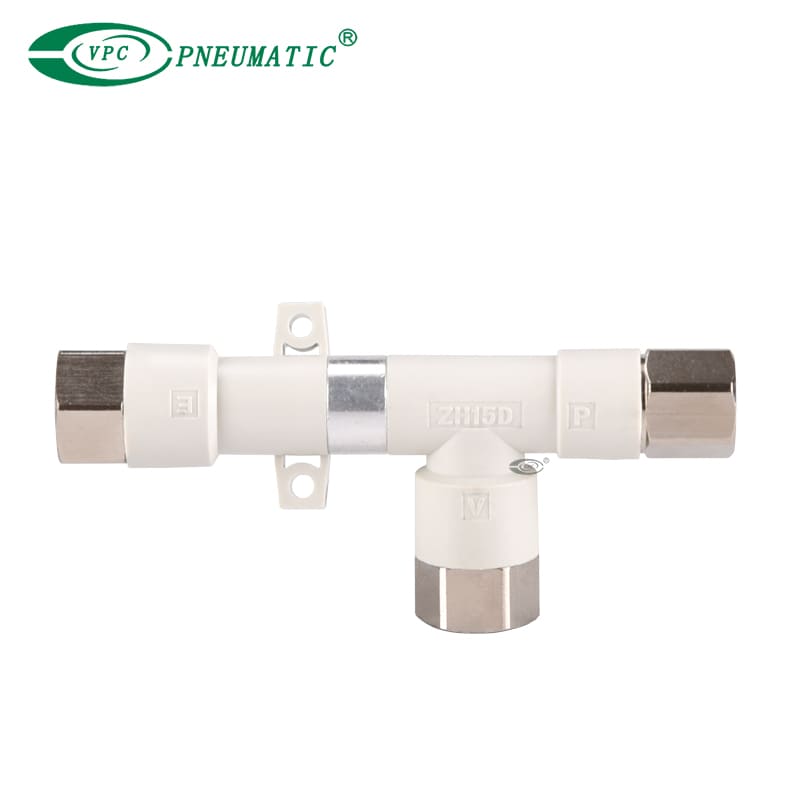

Générateur d'aspirateur de type body de la série ZH

La série de générateurs de vide ZH propose un générateur de points de point d'usage compact et léger avec un débit standard et une grande capacité d'écoulement. Deux types sont disponibles: Type de boîte avec un échappement silencieux et un type de transfert de corps avec un échappement individuel. De plus, ces générateurs sont souvent plus petits et plus légers que les lignes de vide volumineuses utilisées dans les systèmes d'aspiration centraux. Disponible dans divers diamètres de buse et plusieurs tailles de port.

Modèle:
ZH15D
Marque de produit:
VPC Pneumatic

Diamètre de la buse :	0,5 mm 0,7 mm 1 mm 1,3 mm 1,5 mm 1,8 mm
Pression de vide:	-88kpa -48kpa
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Sept diamètres de buse (mm): 0,5, 0,7, 1,0, 1,3, 1,5, 1,8. 2.0.

2. Quatre types de montage directs, support standard, bracket et rail DIN.

3. Silencieux et support standard disponibles.

■ Symbole

ZH07D

éjecteurs sous vide

Spécifications du produit

■ Spécification

Modèle	Diamètre de la buse (mm)	Type de carrosserie	Moyen de travail	Température de travail	Max. Pression de travail	Pression d'alimentation standard	Pression d'alimentation
ZH05B □	0.5	Type de boîte (silencieux intégré)	Air	5 à 50 ℃	0,6 MPa	0,45 MPA	0,45 MPA
ZH07B □	0.7
ZH10B □	1.0
ZH13B □	1.3
ZH05D □	0.5	Type du corps porté (sans silencieux)
ZH07D □	0.7
ZH10D □	1.0
ZH13d □	1.3
ZH15D □	1.5	Type du corps porté (sans silencieux)
ZH18D □	1.8
ZH20D □	2.0

Modèle	Max. Pression de vide (KPA) *²		Max. Débit d'aspiration [L / min (ANR)]		Consommation d'air [L / min (ANR)]	Connexion (une touche / visque)
Modèle	Type S	Type L	Type S	Type L	Tapez S / Type L	SOUPER	Vaccin	Exhat
ZH05B □	-88	-48	5	8	13	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	—
ZH07B □			12	20	25
ZH10B □			24	34	61
ZH13B □			40	70	92	Φ8, RC1 / 8 G1 / 8	Φ10, RC1 / 4 G1 / 4
ZH05D □	-88	-48	5	8	13	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8
ZH07D □			12	20	25	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8
ZH10D □			24	34	61	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	Φ8, RC1 / 8 G1 / 8
ZH13d □			40	70	92	Φ8, RC1 / 8 G1 / 8	Φ10, RC1 / 4 G1 / 4	Φ10, RC1 / 4 G1 / 4
ZH15D □	-88	-53	55	75	116	Φ10, RC1 / 4 G1 / 4	Φ12, RC3 / 8 G3 / 8	Φ12, RC3 / 8 G3 / 8
ZH18D □			65	110	155	Φ12, RC3 / 8 G3 / 8	Φ12, RC3 / 8 G3 / 8	Φ12, RC3 / 8 G3 / 8
ZH20D □			85	135	210	Φ12, RC3 / 8 G3 / 8	Φ16, RC1 / 2 G1 / 2	Φ16, RC1 / 2 G1 / 2

Dimensions principales

Conception du générateur d'éjecteur sous vide ZH

Modèle	A	B	C	D	Φe	F	Φg	H	I	Φj	K	L	M	Φn	O	P
ZH05DL-06-06-06	58.5	14.2	34	22	6	16.8	3.2	16.8	16.8	6	24	21	7.8	6	17	24
ZH05DS-06-06-06
ZH07DS-06-06-06	61											22
ZH07DL-06-06-06
ZH10DS-06-06-08	66	17.2	37	23	6	16.8	4.2	16.8	18.7	6	26	24.5	9.6	8	20	28
ZH10DL-06-06-08	70
ZH13DL-08-10-10	74.5	20	42.5	27.5	8	18.7	4.2	21.6	21.6	10	28	27	10.7	10	22	30
ZH13DS-08-10-10	79.5
ZH15DL-10-12-12	93.5	22.5	47	29.5	10	21.6	4.2	21.8	21.6	12	31.5	33	12	12	27	35
ZH15DS-10-12-12

ZH 13D

Modèle	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O	P
ZH05DL-06-01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	Rc1 / 8	24	21	7.8	6	17	24
ZH05DS-06-01-06
ZH07DS-06-01-06	61											22
ZH07DL-06-01-06
ZH10DS-06-01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	Rc1 / 8	26	24.5	9.6	8	20	28
ZH10DL-06-01-08	70
ZH13DL-08-02-10	74.5	20	53.5	38.5	8	18.7	4.2	17	21.6	Rc1 / 4	28	27	10.7	10	22	30
ZH13DS-08-02-10	79.5
ZH15DL-10-03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	Rc3 / 8	31.5	33	12	12	27	35
ZH15DS-10-03-12
ZH05DS-06-F01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	G1 / 8	24	21	7.8	6	17	24
ZH05DL-06-F01-06
ZH07DS-06-F01-06	61											22
ZH07DL-06-F01-06
ZH10DL-06-F01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	G1 / 8	26	24.5	9.6	8	20	28
ZH10DS-06-F01-08	70
ZH13DS-08-F02-10	74.5	20	54	39	8	18.7	4.2	17	21.6	G1 / 4	28	27	10.7	10	22	30
ZH13DL-08-F02-10	79.5
ZH15DL-10-F03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	G3 / 8	31.5	32.8	12	12	27	35
ZH15DS-10-F03-12

éjecteur de vide SMC

Modèle	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O	P
ZH05DL-01-01-01	73.5	14.2	41.5	29.5	Rc1 / 8	12	3.2	12	12	Rc1 / 8	31.5	28.5	7.8	Rc1 / 8	17	24
ZH05DS-01-01-01
ZH07DS-01-01-01	76											29.5
ZH07DL-01-01-01
ZH10DS-01-01-01	81.8	17.2	44.5	30.5	Rc1 / 8	12	4.2	12	14	Rc1 / 8	33.5	32.8	9.6	Rc1 / 8	20	28
ZH10DL-01-01-01	85.8
ZH13DL-01-02-02	93.8	20	53.5	38.5	Rc1 / 8	14	4.2	17	17	Rc1 / 4	36.3	38	10.7	Rc1 / 4	22	30
ZH13DS-01-02-02	98.8
ZH15DL-02-03-03	116.5	22.5	58.5	41	Rc1 / 4	17	4.2	19	19	Rc3 / 8	43	44.5	12	Rc3 / 8	27	35
ZH15DS-02-03-03
ZH05DS-F01-F01-F01	73.5	14.2	41.5	29.5	G1 / 8	12	3.2	12	12	G1 / 8	31.5	28.5	7.8	G1 / 8	17	24
ZH05DL-F01-F01-F01
ZH07DS-F01-F01-F01	76											29.5
ZH07DL-F01-F01-F01
ZH10DL-F01-F01-F01	81.8	17.2	44.5	30.5	G1 / 8	12	4.2	12	14	G1 / 8	33.5	32.8	9.6	G1 / 8	20	28
ZH10DS-F01-F01-F01	85.8
ZH13DS-F01-F02-F02	94.3	20	54	39	G1 / 8	14	4.2	17	17	G1 / 4	36.3	38.5	10.7	G1 / 4	22	30
ZH13DL-F01-F02-F02	99.3
ZH15DL-F02-F03-F03	116.5	22.5	58.5	41	G1 / 4	17	4.2	19	19	G3 / 8	43	44.5	12	G3 / 8	27	35
ZH15DS-F02-F03-F03

éjecteur sous vide SMC

Modèle	A	B	C	D	Φe	F	Φg	H	I	Φj	K	L	M	Φn	O
ZH18DL-12-12-12	114	21	41	30.5	Φ12	21.8	Φ3.5	21.8	21.8	Φ12	35.5	50	17	Φ12	10
ZH18DS-12-12-12
ZH20DS-12-16-16	124.6	26.8	46	35.5	Φ12	21.8	Φ3.5	24.2	24.2	Φ16	38.5	54.3	22	Φ16	12
ZH20DL-12-16-16

éjecteur de vide en ligne

Modèle	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O
ZH18DL-12-03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	Rc3 / 8	35.5	50	17	Φ12	10
ZH18DS-12-03-12
ZH20DS-12-04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	Rc1 / 2	38.5	54.3	22	Φ16	12
ZH20DL-12-04-16
ZH18DS-12-F03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	G3 / 8	35.5	50	17	Φ12	10
ZH18DL-12-F03-12
ZH20DS-12-F04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	Rc1 / 2	38.5	54.3	22	Φ16	12
ZH20DL-12-F04-16

éjection de vide pneumatique

Modèle	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O
ZH18DL-03-03-03	137	21	52.5	42	Rc3 / 8	19	Φ3.5	19	19	Rc3 / 8	47	61.5	17	Rc3 / 8	10
ZH18DS-03-03-03
ZH20DL-03-04-04	151.1	26.8	61	50.5	Rc3 / 8	19	Φ3.5	24	24	Rc1 / 2	50	69.3	22	Rc1 / 2	12
ZH20DS-03-04-04
ZH18DS-F03-F03-F03	137	21	52.5	42	G3 / 8	19	Φ3.5	19	19	G3 / 8	47	61.5	17	G3 / 8	10
ZH18DL-F03-F03-F03
ZH20DS-F03-F04-F04	151.1	26.8	61	50.5	G3 / 8	19	Φ3.5	24	24	G1 / 2	50	69.3	22	G1 / 2	12
ZH20DL-F03-F04-F04
