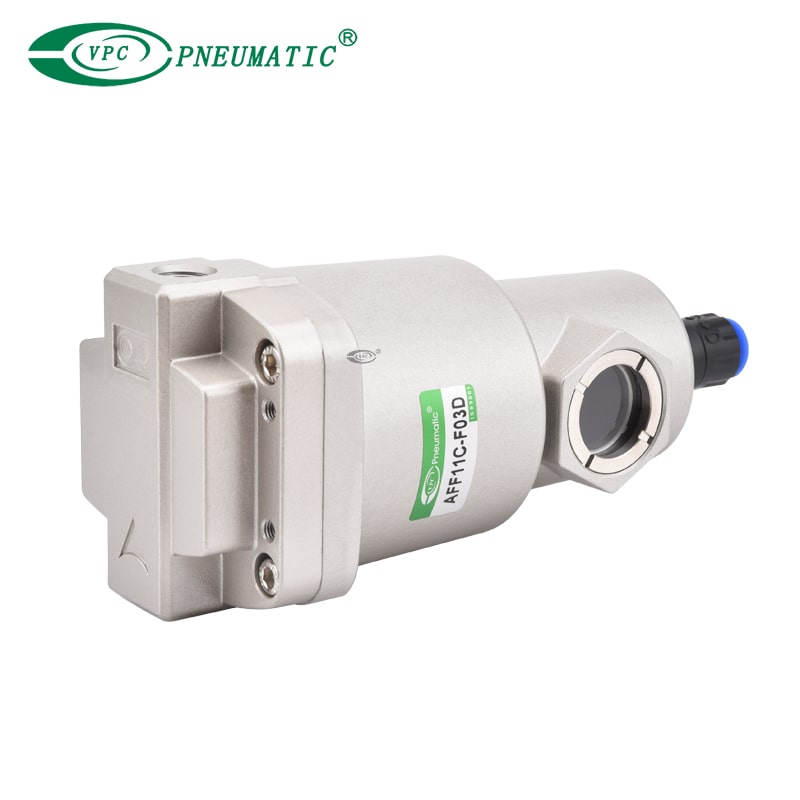

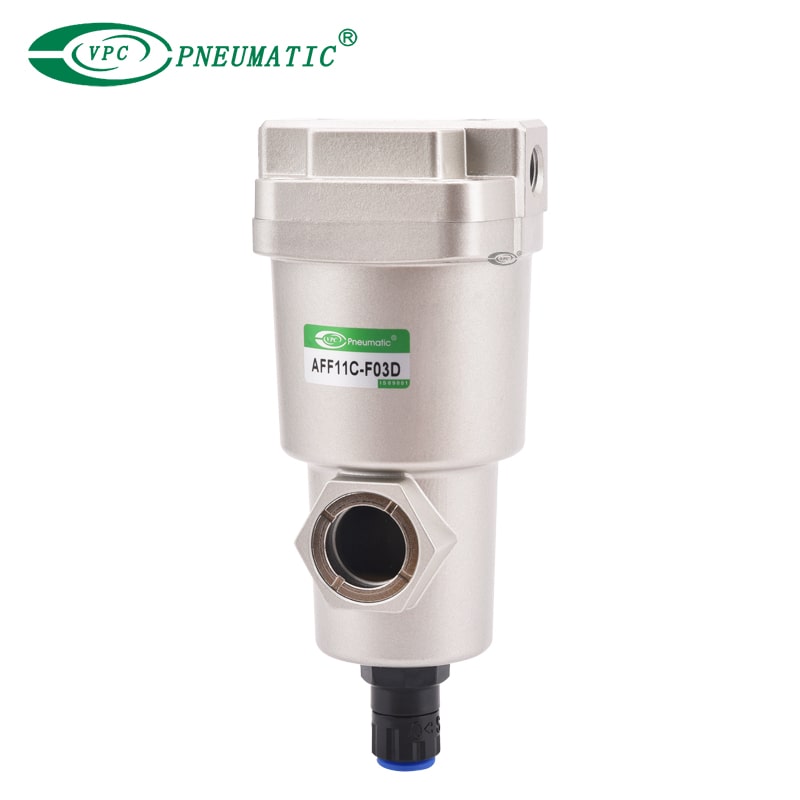

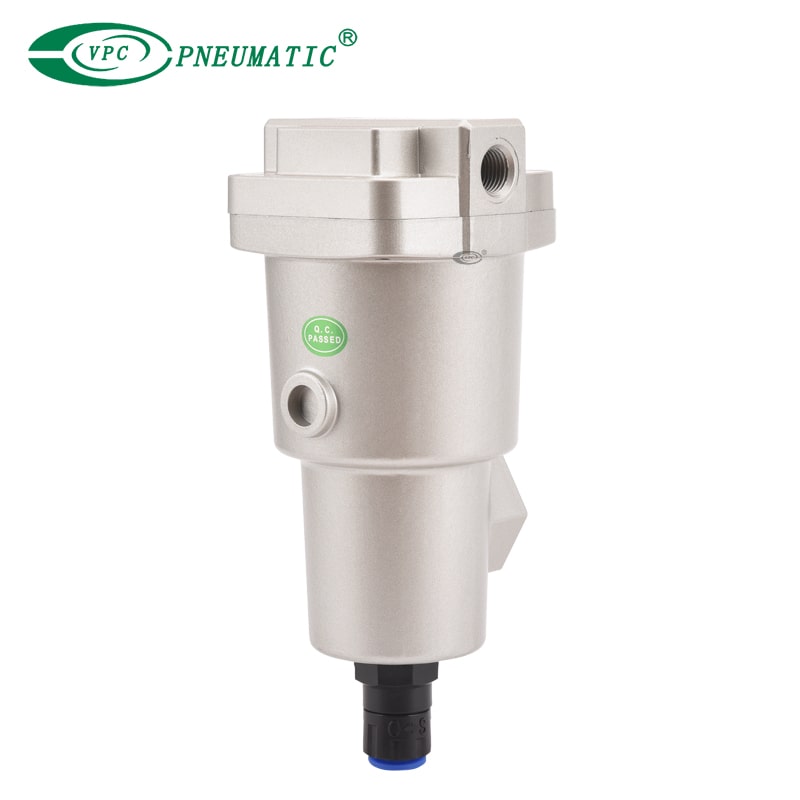

Filtre de ligne principale de la série AFF

Le filtre de ligne principale de la série AFF est la première étape d'un schéma de purification de l'air. Ce filtre grossier (3 μm) élimine les matières étrangères et les gouttelettes pour protéger les sèche-linge en aval et prolonger la durée de vie des filtres plus précis. Les unités sont facilement entretenues et les éléments sales peuvent être éliminés lors de la manipulation uniquement du bol filtrant.

Modèle:
Aff8c-f04d-t
Marque de produit:
VPC Pneumatic

Moyen de travail:	Air comprimé
Classe de filtration:	3 µm (efficacité de filtration: 99%)
Max.pression de travail:	1.0MPA
Température de fonctionnement:	5 à 60 ℃
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

Filtration des particules, suppression grossière des gouttelettes.

1. Le séparateur d'eau du filtre AFF peut éliminer les impuretés telles que l'huile, l'eau et les matières étrangères de l'air comprimé. Il peut améliorer les performances d'un séchoir en aval, prolonger la période de remplacement des éléments du filtre de précision et prévenir la défaillance de l'équipement.

2. Connexion modulaire AFF2C ~ 22C / AFF37B, 75B / AFF75A ~ 220A.

3. Indicateur de durée de vie en option.

4. Tailles de port disponibles: 1/8 'à 2 ' (RC, NPT ou G)

■ Symbole

Filtre de séparateur de séparateur d'eau

Spécifications du produit

Moyen de travail	Air comprimé
Max. pression de travail ^{* 1}	1.0MPA
Min. Pression de travail ^{* 2}	0,05 MPA
Pression de preuve	1,5 MPA
Température de travail	5 à 60 ℃
Cote de filtration	3 µm (efficacité de filtration: 99%)
Période de remplacement des éléments	2 ans ^{* 1} ou lorsque la chute de pression a atteint 0,1 MPa

* 1) La pression de fonctionnement maximale de l'AFF75A à AFF220A est de 0,97 MPa, et la période de remplacement des éléments est lorsque la chute de pression atteint 0,1 MPa ou après un an.

* 2) avec drain automatique: 0,1 MPa (pas de type) ou 0,15 MPa (type NC)

Peut éliminer les impuretés telles que l'huile, l'eau et les matières étrangères dans l'air comprimé et peut améliorer la fonction d'une sécheuse en aval, prolonger la période de remplacement de l'élément de filtre de précision et éviter les problèmes avec l'équipement.

Modèle		Spécification				N ° de pièce accessoire (option)			Des pièces de rechange
Opération manuelle	Drainage automatique	Puissance du compresseur (environ)	Débit	Taille du port	Poids	Assemblage du support	Gauge de pression (2pcs.)	Bride compagnon (2pcs.)	Assemblage des éléments
AFF2C-01- □	AFF2C-01D- □	2,2 kW	300L / min	1/8	0,38 kg	AM-BM101	——	——	Aff-el2b
AFF2C-02- □	AFF2C-02D- □			1/4
AFF4C-02- □	AFF4C-02D- □	3,7 kW	750L / min	1/4	0,55 kg	AM-BM102			Aff-el4b
AFF4C-03- □	AFF4C-03D- □			3/8
AFF8C-03- □	Aff8c-03d- □	7,5 kW	1500L / min	3/8	0,9 kg	AM-BM103			Aff-el8b
AFF8C-04- □	AFF8C-04D- □			1/2
AFF1C-04- □	AFF1C-04D- □	11 kW	2200L / min	1/2	1,4 kg	AM-BM104			Aff-el11b
AFF1C-06- □	AFF1C-06D- □			3/4
AFF22C-06- □	AFF22C-06D- □	22KW	3700L / min	3/4	2,1 kg	AM-BM105			AFF-EL22B
AFF22C-10- □	AFF22C-10D- □			1
AFF37B-10- □	AFF37B-10D- □	37KW	6000L / min	1	4,2 kg	BM56			Aff-el37b
Aff37b-14- □	Aff37b-14d- □			1 1/2
AFF75B-14- □	Aff75b-14d- □	75 kW	12000L / min	1 1/2	10,5 kg	BM57			AFF-EL75B
AFF75B-20- □	AFF75B-20D- □			2
AFF75A-20- □	AFF75A-20D- □	75 kW	12400L / min	Bride 2B	50 kg	——	G46-15-02	50 (2B) JIS 10K FF	EC700-003N
AFF125A-30- □	AFF125A-30D- □	110 à 125KW	23700L / min	Bride 3B	52 kg			80 (3B) JIS 10K FF	EC700-003N
AFF150A-40- □	AFF150A-40D- □	150 kW	30000L / min	Bride 4B	72 kg			100 (4B) JIS 10K FF	EC800-003N
AFF220A-40- □	AFF220A-40D- □	180 à 220KW	45000L / min	Bride 4B	87 kg			100 (4B) JIS 10K FF	EC900-003N
