| Plages d'alésage: | |
|---|---|
| Plage de course: | |
| Course de réglage: | |
Description du produit

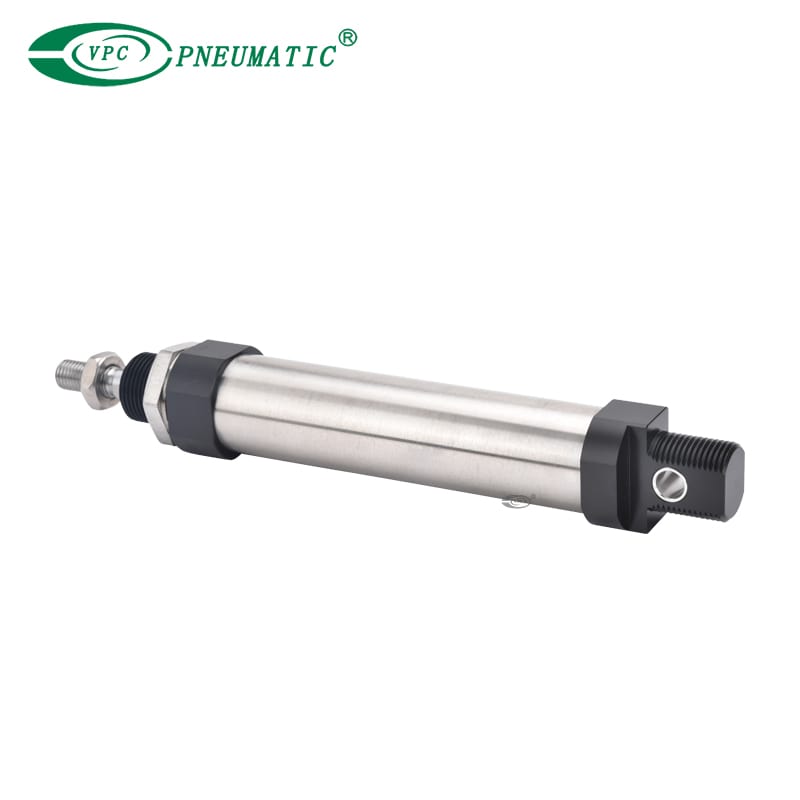

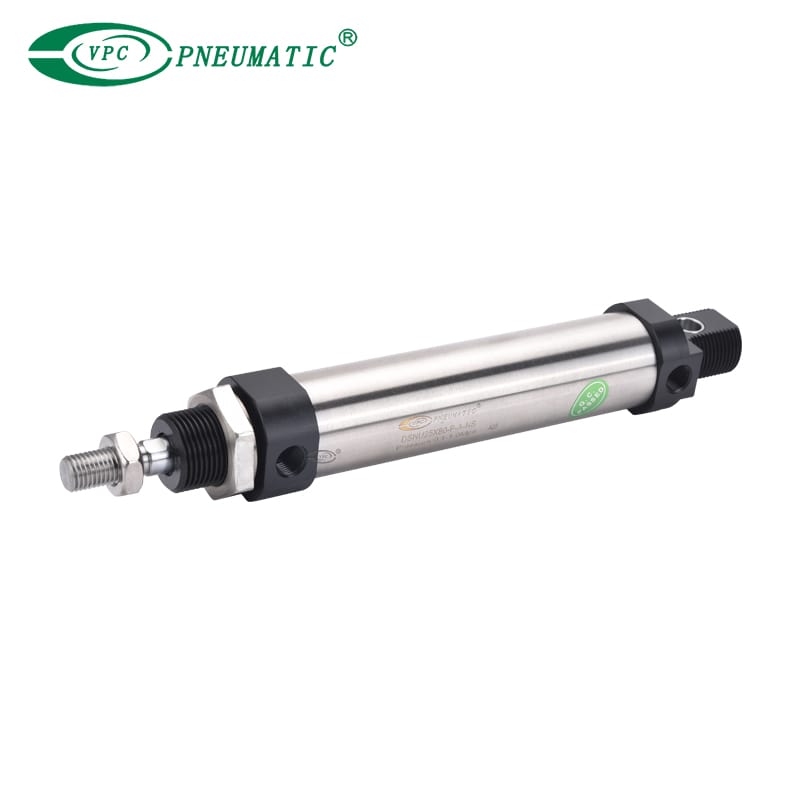

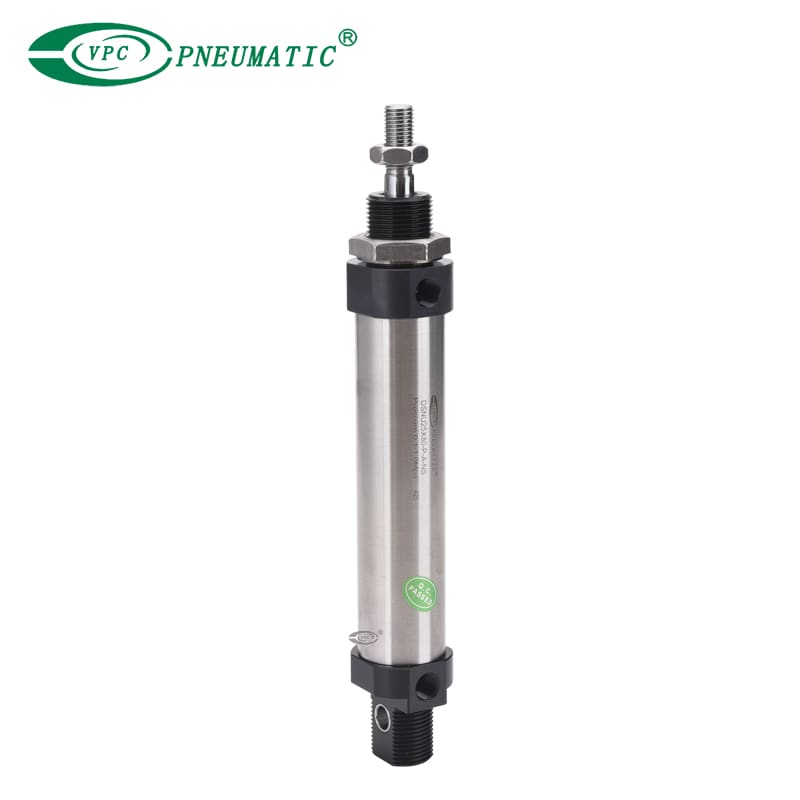

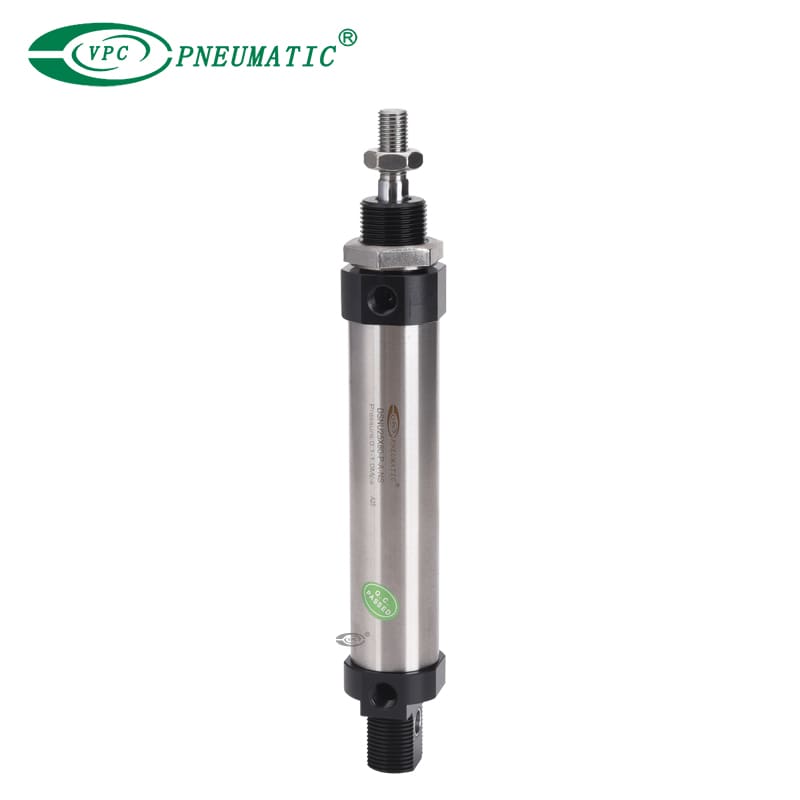

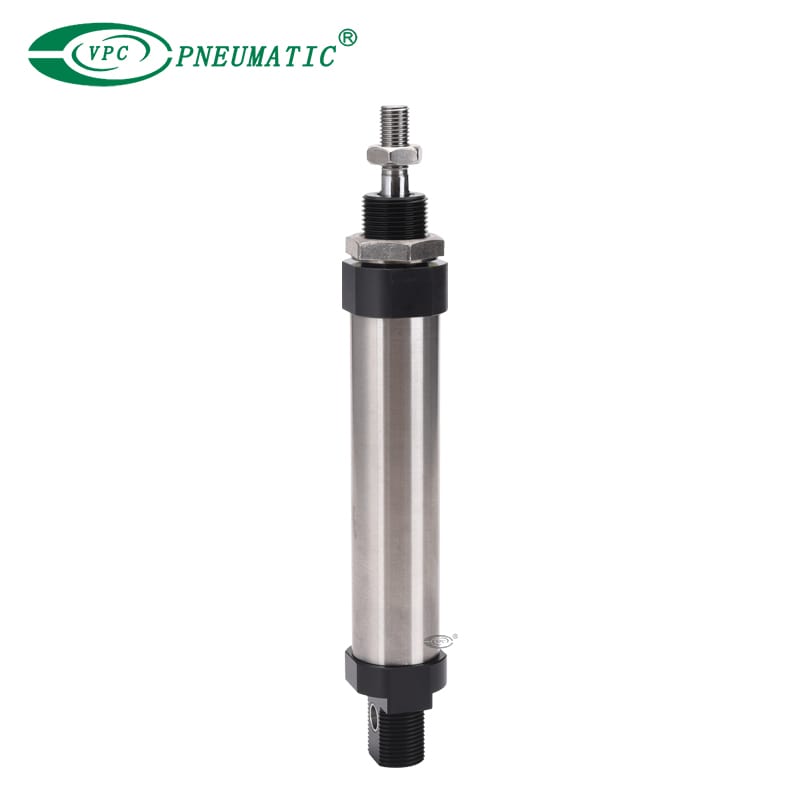

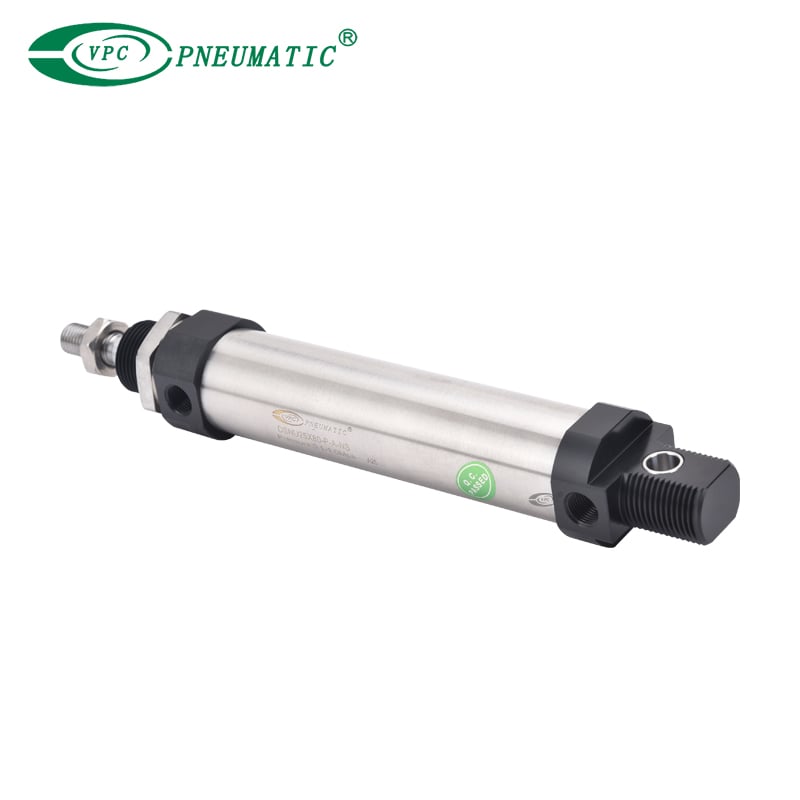

1. Barreau de cylindre en acier inoxydable de haute qualité - construit en acier inoxydable résistant à la corrosion, assurant la durabilité et la conformité aux normes d'hygiène de l'industrie alimentaire.
2.
3. Conception de sécurité de qualité alimentaire - Non-contaminant et facile à nettoyer, répondant aux exigences strictes d'hygiène des machines de transformation des aliments.
4. Structure compacte et économique de l'espace - conception miniature pour l'intégration transparente dans des équipements de transformation des aliments à espace limité.
5. Agtuation pneumatique à haute réponse - Les performances de démarrage rapide améliorent l'efficacité de coupe, adaptée aux opérations à haute fréquence.
6. Prix de piston de scellage premium et résistant à l'usure - conçu pour une durée de vie prolongée, réduisant les temps d'arrêt d'entretien et les coûts opérationnels.
* Les diamètres d'alésage de 8 à 25 mm sont conformes à l'ISO 6432.
Spécifications du produit
| Alésage (mm) | 8 | 10 | 12 | 16 | 20 | |
| Type d'acteur | Double jeu, jeu unique | |||||
| Moyen de travail | Air propre (filtration 40UM) | |||||
| Pression de travail | 0,15 à 1,0 MPA | 0,1-1,0 MPA | ||||
| Température de travail | -20 à 80 ℃ | |||||
| Lubrification | Aucun requis | |||||
| Plage de vitesse | - | 10 à 100 mm / s | ||||
| Type de coussin | Dsnu- □ -p | Bagues de coussin élastique | ||||
| Dsnu- □ -ppv | - | Coussin réglable | ||||
| Dsnu- □ -pps | － | Coussin auto-réajusté | ||||
| Coup de coussin | Dsnu- □ -ppv | － | 9 mm | 12 mm | 15 mm | |
| Dsnu- □ -pps | - | 12 mm | 15 mm | |||
| Taille du port | M5 | M5 | M5 | M5 | G1 / 8 | |
| Fil de tige de piston | M4 | M4 | M6 | M6 | M8 | |
| Type de montage | Montage direct (variante MH uniquement) | |||||
| Avec des accessoires | ||||||
| Alésage (mm) | 25 | 32 | 40 | 50 | 63 | |
| Type d'acteur | Double jeu, jeu unique | |||||
| Moyen de travail | Air propre (filtration 40UM) | |||||
| Pression de travail | 0,1-1,0 MPA | |||||
| Température de travail | -20 à 80 ℃ | |||||
| Lubrification | Aucun requis | |||||
| Plage de vitesse | 10 à 100 mm / s | 8 à 100 mm / s | 5 à 100 mm / s | |||
| Type de coussin | Dsnu- □ -p | Bagues de coussin élastique | ||||
| Dsnu- □ -ppv | Coussin réglable | |||||
| Dsnu- □ -pps | Coussin auto-réajusté | |||||
| Coup de coussin | Dsnu- □ -ppv | 17 mm | 14 mm | 18 mm | 20 mm | 21 mm |
| Dsnu- □ -pps | 17 mm | 14 mm | 18 mm | 20 mm | 21 mm | |
| Taille du port | G1 / 8 | G1 / 8 | G1 / 4 | G1 / 4 | G3 / 8 | |
| Fil de tige de piston | M10 × 1,25 | M10 × 1,25 | M12 × 1,25 | M16 × 1,5 | M16 × 1,5 | |
| Type de montage | Montage direct (variante MH uniquement) | |||||
| Avec des accessoires | ||||||
Dimensions principales
