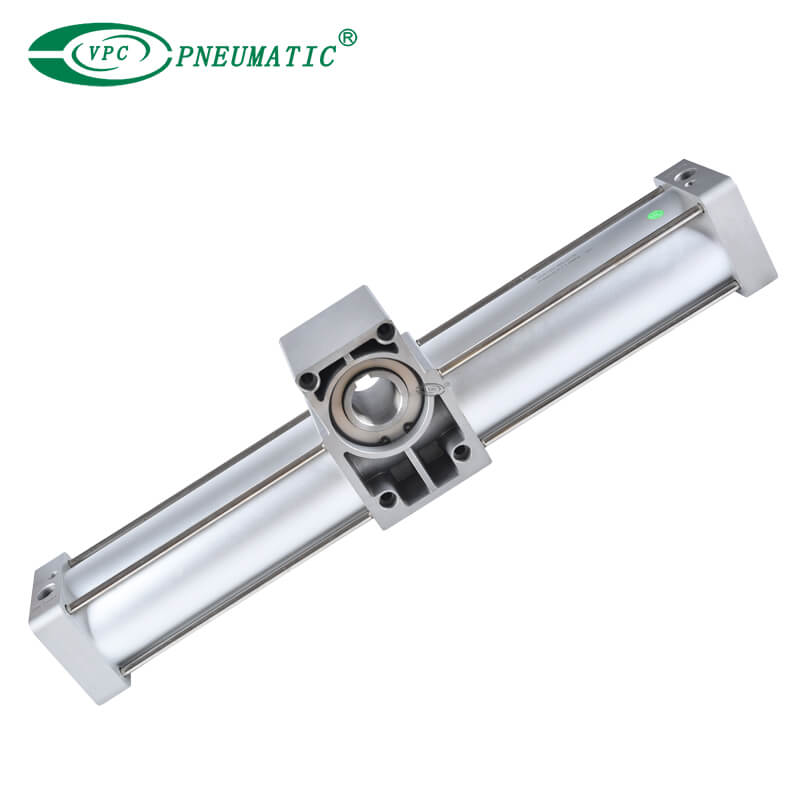

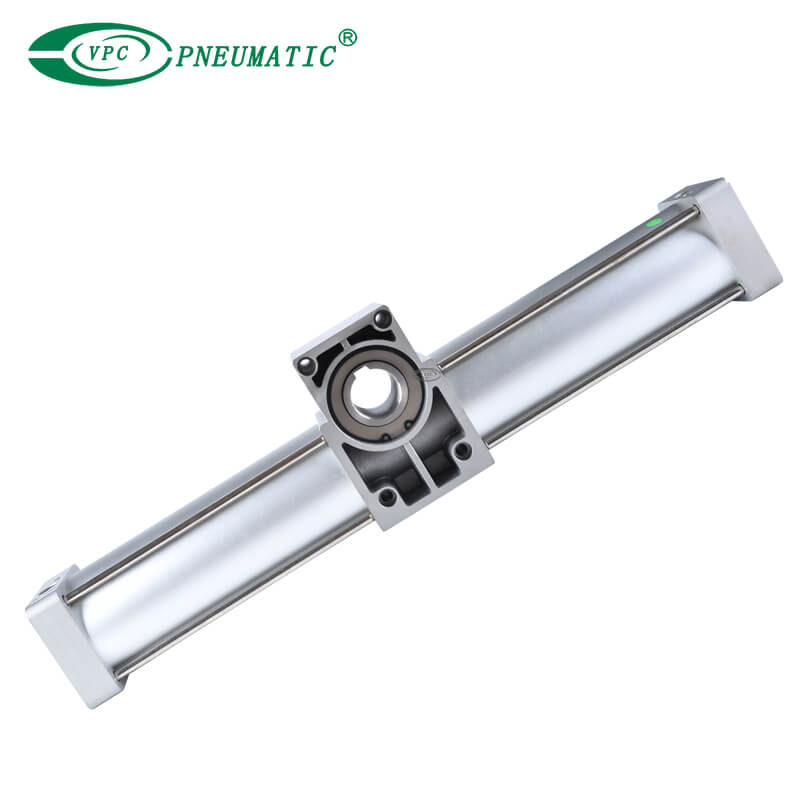

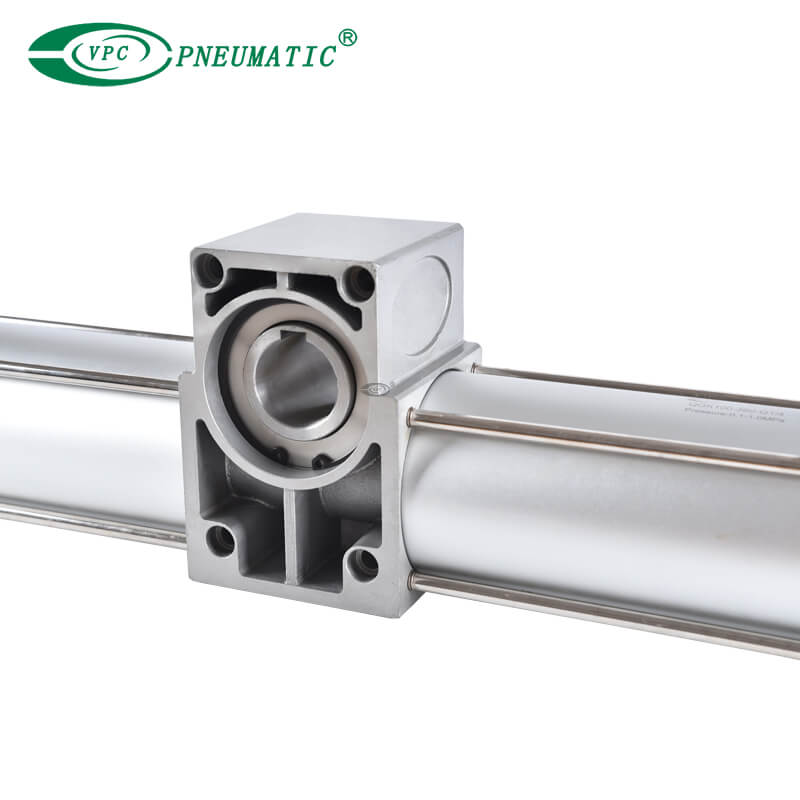

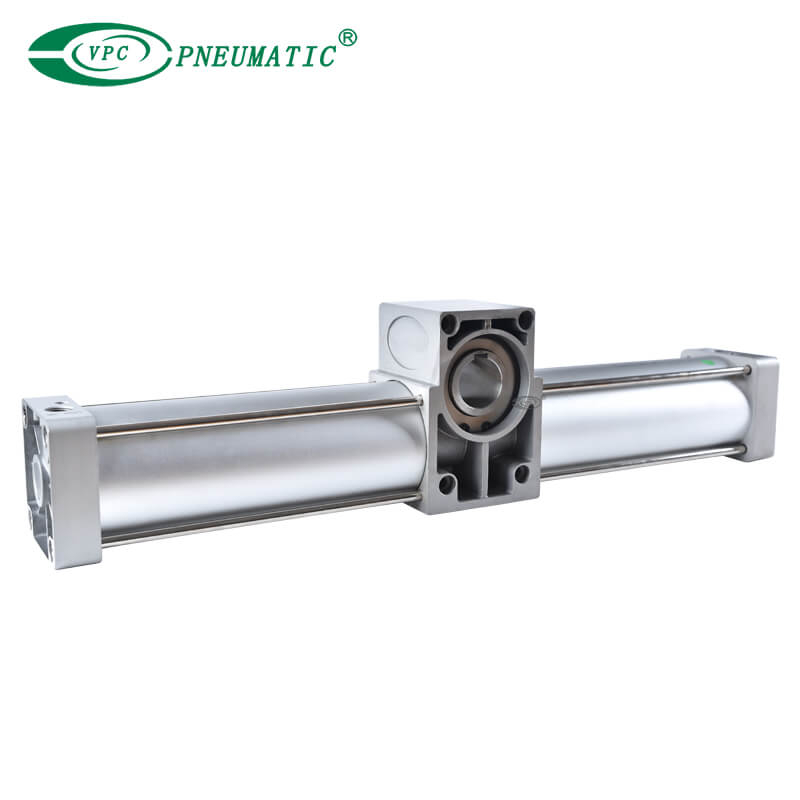

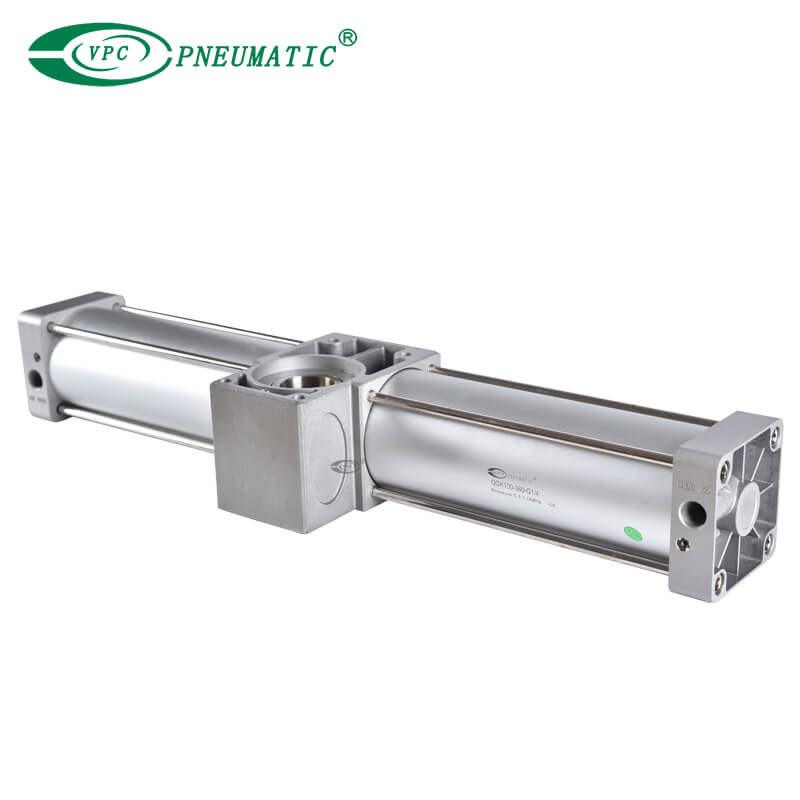

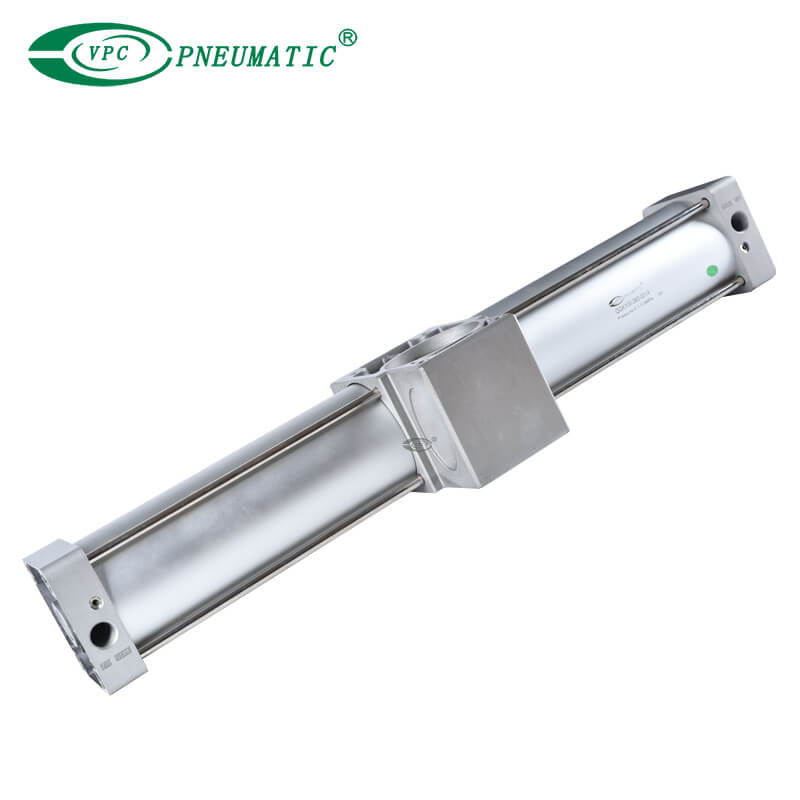

QGK100-360-G
VPC Pneumatic
| Matériau du corps: | |
|---|---|
| Trou: | |
| Angle de rotation: | |
| État de disponibilité: | |
Description du produit
1. Offre un contrôle de rotation précis pour des applications de positionnement précises.
2. Terminal avec tampon d'air réglable, pas de choc en fin de course rotative.
3. La structure du cylindre est compacte, l'angle de rotation peut être sélectionné selon la norme, pas de lubrification à l'huile, pas de pollution par les gaz d'échappement.
4. Lorsque la structure réglable QGKJ est sélectionnée, l'angle de rotation peut être ajusté à +8°.
5. Le cylindre peut être installé avec l'interrupteur magnétique spécifié et le boîtier rotatif dispose d'un port de montage.
※ Il s'agit d'un cylindre à air personnalisé. Veuillez contacter VPC pour d'autres spécifications.
Applications
1. Systèmes d’automatisation : Idéal pour les bras robotisés et les chaînes d’assemblage automatisées.
2. Équipement CNC : utilisé dans des processus d'usinage et de fabrication précis.
3. Machines d’emballage : utilisées pour les tâches de remplissage, de scellage et d’étiquetage.
4. Systèmes de convoyeurs : Facilite le mouvement et la direction des produits lors de la manutention.
5. Textile et impression : prend en charge des opérations précises de découpe et d’impression de tissus.
6. Transformation des aliments : appliqué aux machines qui nécessitent une désinfection et un entretien faciles.
Spécifications du produit
| Alésage | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Type d'acteur | Crémaillère et pignon (double effet) | ||||||
| Milieu de travail | Air (à filtrer par un élément filtrant de 40 um) | ||||||
| Pression de travail | 0,2 à 1,0 MPa | ||||||
| Pression d'épreuve | 1,5 MPa | ||||||
| Température | ﹣20 à 70 ℃ | ||||||
| Plage de réglage de l'angle | 90°, 180°, 360° | ||||||
| Couple de 0,5 MPa (Nm) | 6 | 9.5 | 15 | 55 | 89 | 140 | 346 |
| Taille du port | G1/8 | G1/4 | G3/8 | G1/2 | |||
| Ports de montage du pignon | Montage de l'arbre de pignon | Montage de l'alésage du pignon | |||||
* Pour plus d'informations sur les actionneurs rotatifs QGK, veuillez contacter VPC.
